【国家标准(GB)】 塑料薄膜粘连性试验方法

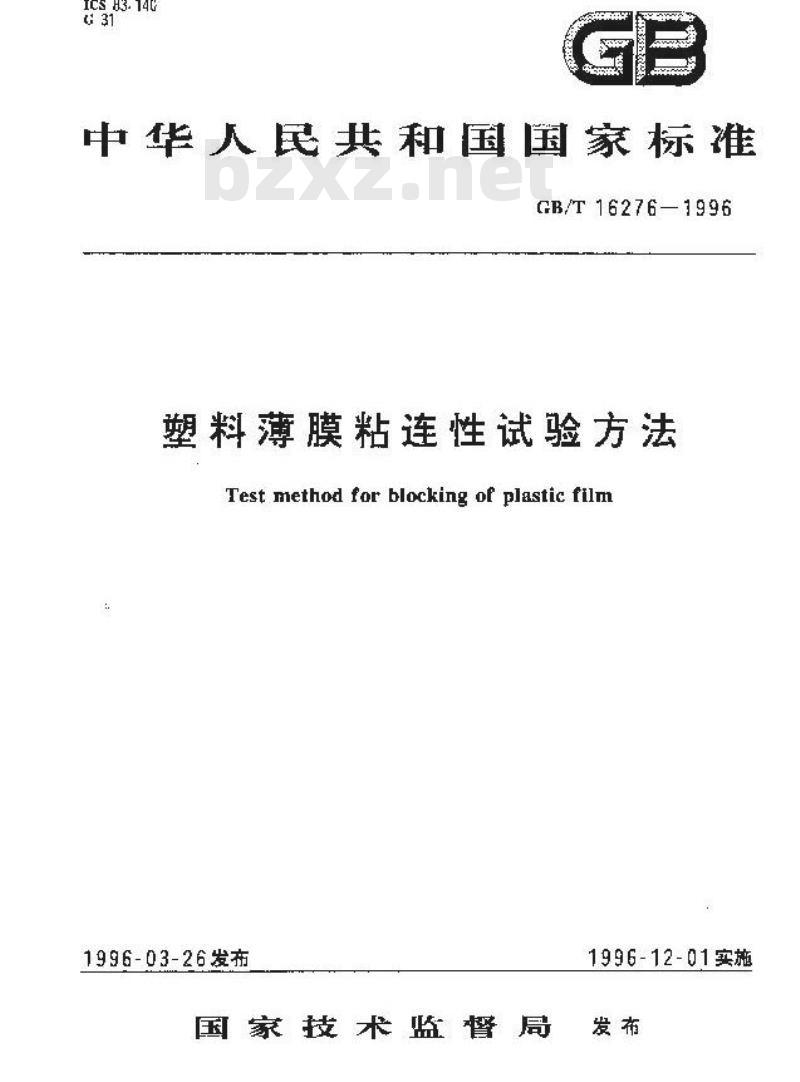

ICS 83. 14G
中华人民共和国国家标准
GB/T 16276—1996
塑料薄膜粘连性试验方法
Test method for blocking of plastic film1996-03-26发布
1996-12-01实施
国家技术监督局发布

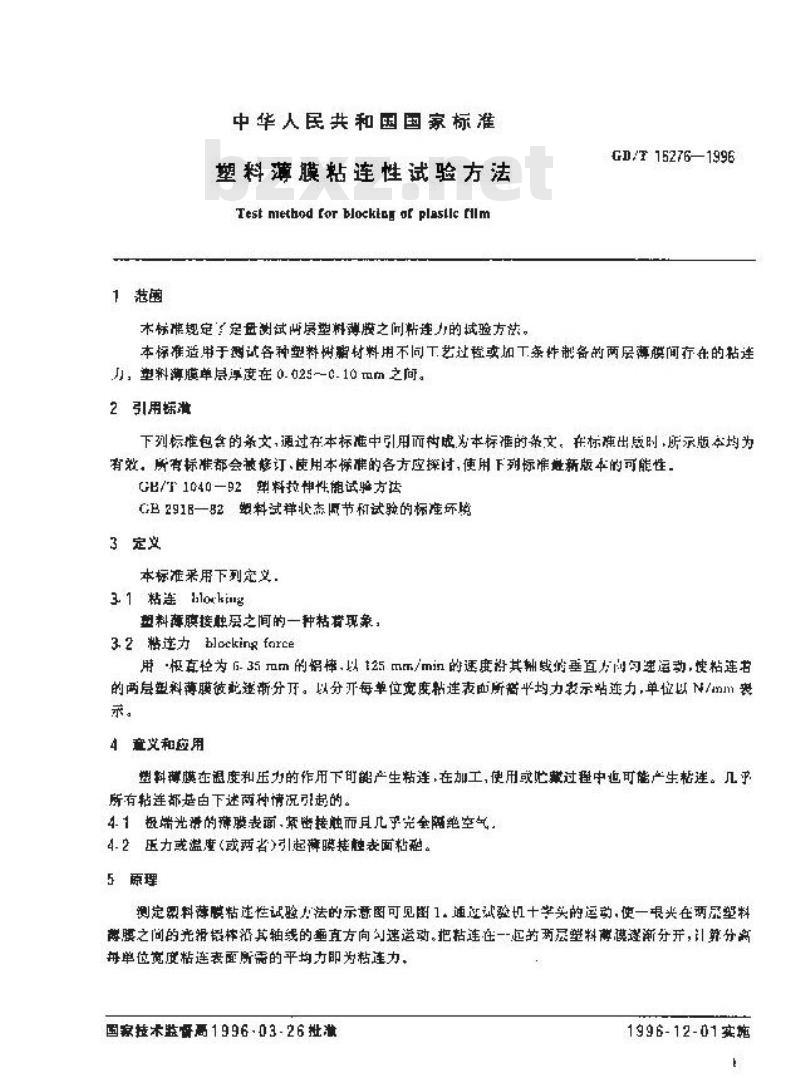

1范幽
中华人民共和国国家标雅
塑料薄膜粘连性试验方法
Test method tor blockin ot plasllc rllm术标规定定盘测试两景型料测脏之问粘连力的试验方法。GD/T15276—1996
本标准适用于试各种塑料树翻材料用不同工艺过程或加工条件制备的两层薄膜间疗在的粘违J，塑料薄膜单层厚度在0.025--0.10mm之间。2引用标激
下列标准包含的条文，通过在本标准中引用而街成为本标准的条文。在标确出版时，所示版本均为有效。所有标准都会被修订、使用本梯确的各方应探讨，使用下列标准避新版年的可能性，GB/T1040-92塑料拉性能试验方法CB2918—82塑料试样状杰原节和试验的标准环境3定文
本标准采用下列定义，
31粘连lloxkimng
塑料薄膜接触层之间的一种粘者现象：32粘连力blockinfarce
用概真径为G-35mm的悼，以125mm/min的速度将其轴载纳垂互力尚勾速运动，快粘连右的两层塑料薄膜彼此述新分万。以分开每单位宽度粘连表血所平均力表示站连力，单位以N/Mm表录。
4意文和应用
塑料薄膜在退度和压力的作用下可产生粘连，在加工，使用或忙载过程中也可能产生粘连。几乎所有粘连都楚白下述两种情况引起的。4.1极端光游的薄膜表面，紧密接触而且儿乎光全随绝空气，4.2压力或溢度(或两省>引起薄膜触表面粘。5原理
测定显料荐膜粘逆性试验小法的示意图可见图1，通过试验机十学头的运动，使一退类在两尿塑料遵腰之问的光滑最粹沿其轴线的重直方向勾速运动。把粘连在一起的两亮塑料薄模避渐分开，计韩分书单位宽度粘连表面所需的平均力即为粘连力、国家拉术监骨高1996·03-26批游1996-12-01实施
6设备
6.1试验机

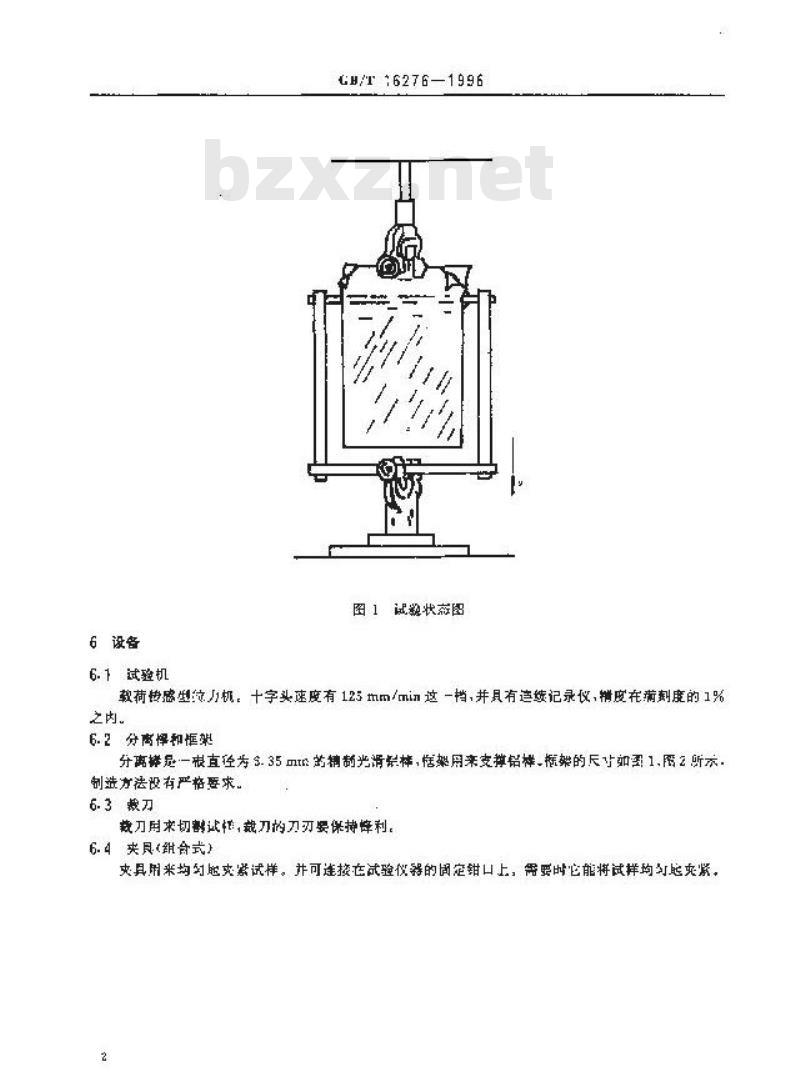

GH/T16276—1996
图1试激状图
教荷传感型纹J机。十字头速度有 125 mm/min这-挡,并具有追续记录仪,精度在葡刻度的 1%之内。
6.2分离慢知情架
分惠样员一根直径为335可班范糖断光滑报样，恬架网来变举铝样，握攀的反让1，原2所制造方法设有严格要求。
6.3 载乃
裁刀用来切试性，裁刀刀刃要保持峰利。6.4来月组式)
夹具用来均均感变紫试样。并可连按在试验悦器的定钳口上，需要时它能将试样均灯起紧，$x
GB/T16276-1996

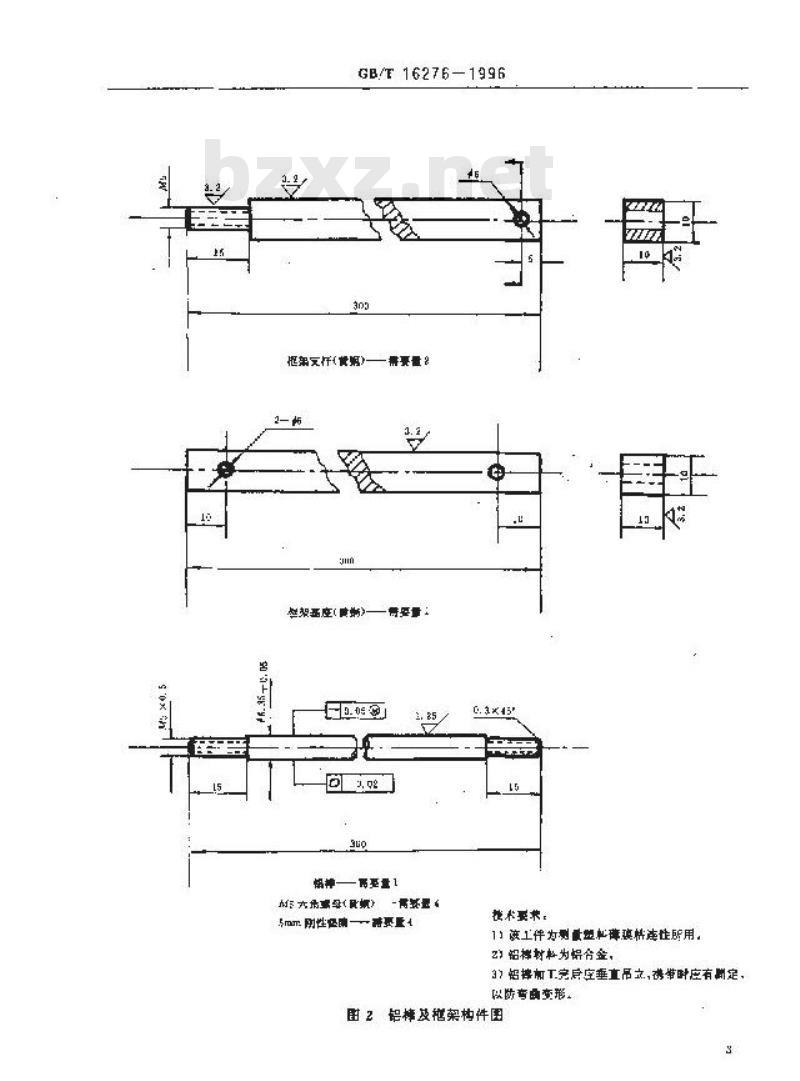

招案实迁（期）-
性架西座(降物)一
帮要量8
邮量量：
怕神—需要量1
是成）常量
5mm别性促确一~需要重4
糖术要术。
11该工件为测最塑机薄膜性连所用，2绍撑材格为惕合金，
3）智持加T完尽座垂直品文，荐带时应有则定以变曲变形。
围2铝棒及架构件图

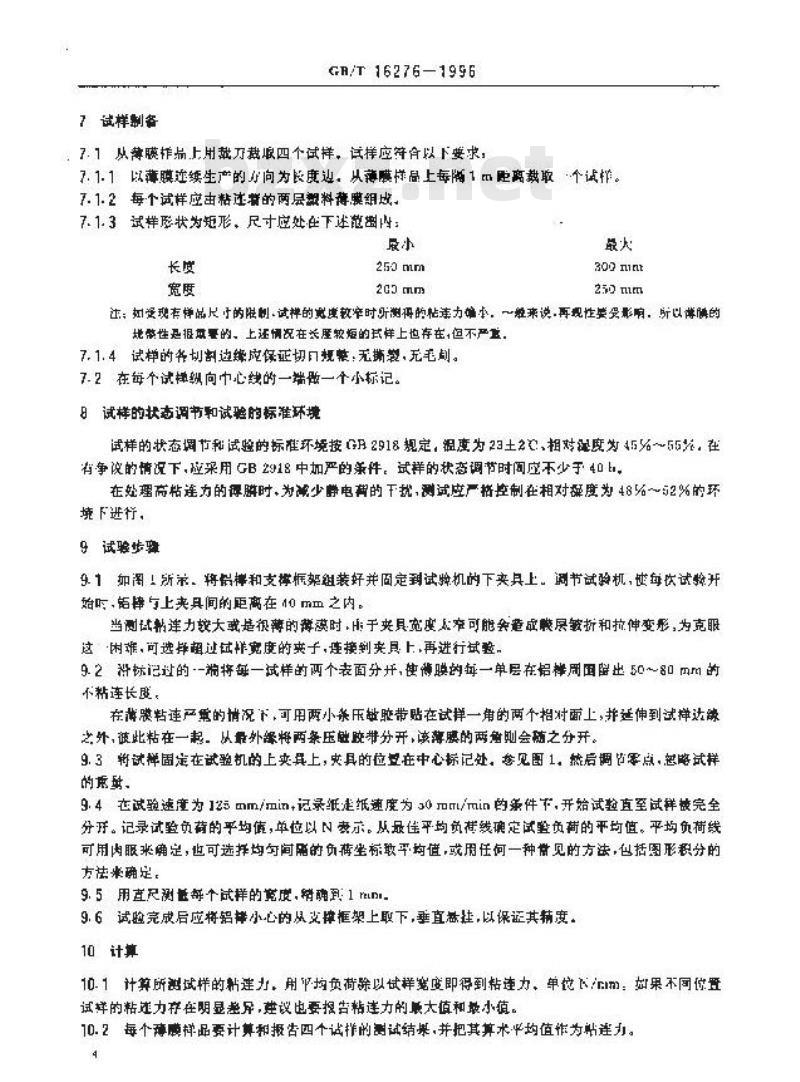

7试样剃餐
GA/T16276—1996
：7.1从薄膜样品上用载刀裁取四个试样，试样应符育以下要求：7.1.1以薄膜逆续生产的办向为长度边，以薄膜样品上每随1m更离裁取·个试样。了.1.2每个试样应由粘逆的两层料薄膜组战，7.1.3试样形状为矩形、尺寸应处在下述删：段小
注；如受现有样品尺于的限制试禅的赋度较窄时所谢得的帖连力遍，～轻来说·再现性要受影响，所以博膜的地常性忍退要的，上还情况在长度较短的式样上也存在，但不产直，7.1.4试样的各划制边续应保证切日规整：无撕载，无毛制。7.2在每个试样纵向中心线的一端做一个小标记。8试样的状态调节和试验的标准环境试样的状态调节和试验的标难环境按0月2918规定，温度为23土2℃，相对湿度45%～55，在有争议的请说下，险采用GB2918中加严的漾件。试样的状态调节时间应不少于40b，在处理高粘连力的评时，为感少常电费的干款，测试度产格控制在相对操度效48%～52%的环境下进行，
9试验步
91如图！所求。将惕摔和支撑板架组装好并固定到试频机的下夹具上。节试验机，世每饮试验开始时，辞与上夹具间的距离在10m血之内。当测试粘连力较大或是很薄的游漠时，于夹具充度太窄可能会意成赚房折和拉伸变形，为克服这困难，可选择超过试排宽度的来子，连接到突具上再进行试验，92滑标追过的·一为将每一试样的两个表面分开，使领膜的每一单层在铝样周国留出5080mm的不粘连长段。
在薄膜粘连产重的情况下，可用两小条压敏腔带贴在试样一角的两个相对面上，并适伸到试样达漆之外，被此粘在一起，从量外警将两案压融胶带分开，该淳膜的两财则会施之分开。9.3将试样固定在试验机的上夹其上，央具的位空在中心标记处，参见图1。然后调零点，起略试样的虑
9.4试验速度为125mm/min+记录纸走纸速度为30mm/min的策件下，开始试验直室试样裁完全分于。记录试验负萄的乎均，单位以N麦示。从最佳平均负荷线确定试整负的平均值。平均负荷线可用肉服来确是，也可选择均句间陷的负薄坐标敢平均值，或用任何一种常见的方法，包括图形积分的方法米确足
9.5用直尺测每个试样的竟度，销确到；1rml9.6试跑完成后应将铝举小心的以支接框架上取下，垂直益挂，以保证其辅度。10计算
10.1计算所满试样的粘连力，用均负荷除以试样宽度即得到粘连力，单饱〖rm：如果不同位置试样的粘述力存在明显整异，避议也要报告粘连力的最大值和最小值。10.2每个薄膜样品要计算和报告四个试推的测试结来，并把其算术平均值作为粘连力。4
11按齿
试验抵肯应包括以下内答，
11. 1 料萍膜单层厚度。
CE/T16276-1996www.bzxz.net
11.2当试样的状态谢节和试验的标准环境与本标准了款中阴推荐的不同时，需写明，11.3塑料薄的品种,状以及来源等有关率项，11.4报告每个被测试样的单个粘连力值和平均值，必要时还要抵告量人值和最小值。12韩密度（置信虚为95必）
12-1重复性一由一个操作人员重复测试的试险结然之差不得超过0.38%×10-N/mr。12.2再现性一—由两个试验室提供的结果之差不得超过0.527×10-N/m可.耐如说明
本标推出中国石油化工总公司提出，本标准由全国塑料标准化技术委员会石化塑料树脂产品分技术委员会口。本标准由兼山石油化工公司例脂应用研究所负费起草。本标准主要起草人邸丽京，顺当，本标准梦服采用美国试验与材料协会标准ASTMD1893—67(1985)4塑料薄膜粘逆性标准试验法
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
