【国家标准(GB)】 家用和类似用途电自动控制器 家用电器用电控制器的特殊要求

GB14536.21996

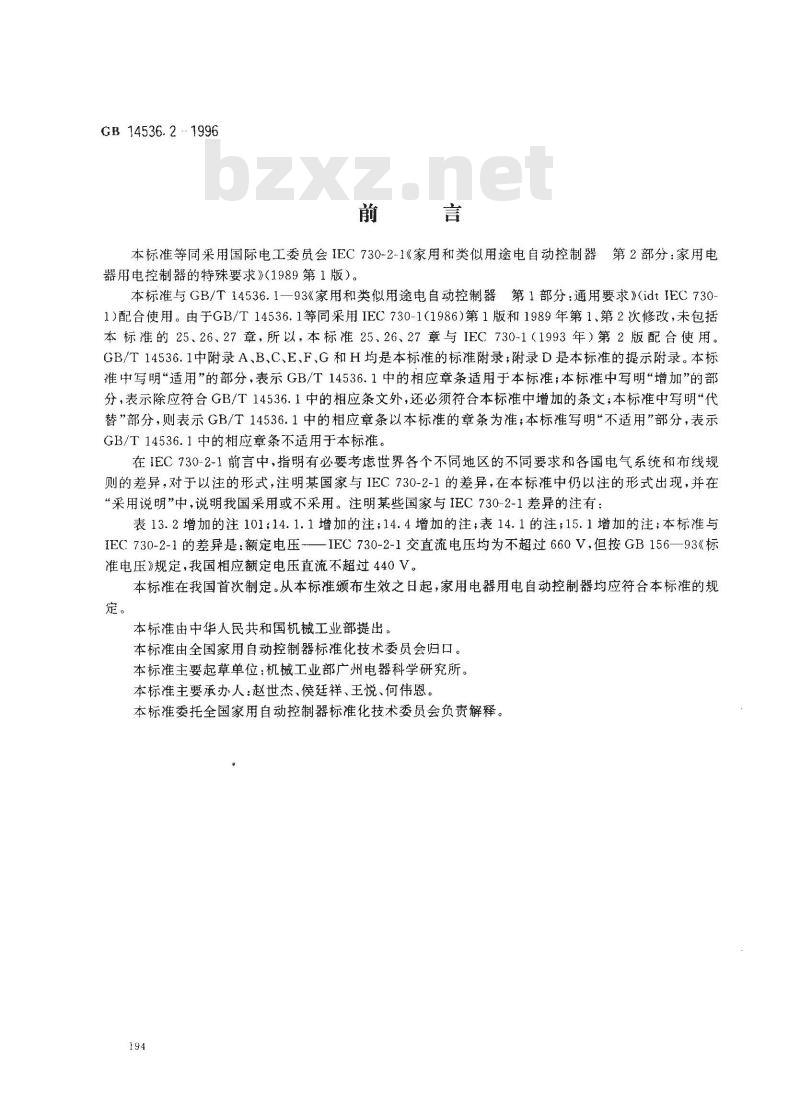

本标准等同采用国际电工委员会IEC730-2-1《家用和类似用途电自动控制器第2部分：家用电器用电控制器的特殊要求》（1989第1版）。本标准与GB/T14536.1—93《家用和类似用途电自动控制器第1部分：通用要求》(idtIEC730-1）配合使用。由于GB/T14536.1等同采用IEC730-1（1986）第1版和1989年第1、第2次修改，未包括本标准的25、26、27.章，所以，本标准25、26、27章与IEC730-1（1993年）第2版配合使用。GB/T14536.1中附录A、B、C、E、F、G和H均是本标准的标准附录；附录D是本标准的提示附录。本标准中写明“适用”的部分，表示GB/T14536.1中的相应章条适用于本标准；本标准中写明增加”的部分，表示除应符合GB/T14536.1中的相应条文外，还必须符合本标准中增加的条文；本标准中写明“代替”部分，则表示GB/T14536.1中的相应章条以本标准的章条为准；本标准写明“不适用”部分，表示GB/T14536.1中的相应章条不适用于本标推。在IEC730-2-1前言中，指明有必要考虑世界各个不同地区的不同要求和各国电气系统和布线规则的差异,对于以注的形式，注明某国家与IEC730-2-1的差异，在本标准中仍以注的形式出现，并在“采用说明”中，说明我国采用或不采用。注明某些国家与IEC730-2-1差异的注有：表13.2增加的注101；14.1.1增加的注；14.4增加的注；表14.1的注；15.1增加的注；本标准与IEC730-2-1的差异是：额定电压-—IEC730-2-1交直流电压均为不超过660V，但按GB156—93《标准电压》规定，我国相应额定电压直流不超过440V。本标准在我国首次制定。从本标准颁布生效之日起，家用电器用电自动控制器均应符合本标准的规定。
本标准由中华人民共和国机械工业部提出。本标准由全国家用自动控制器标准化技术委员会归口。本标准主要起草单位：机械工业部广州电器科学研究所。本标准主要承办人：赵世杰、侯廷祥、王悦、何伟恩。本标准委托全国家用自动控制器标准化技术委员会负责解释。194
GB14536.2—1996

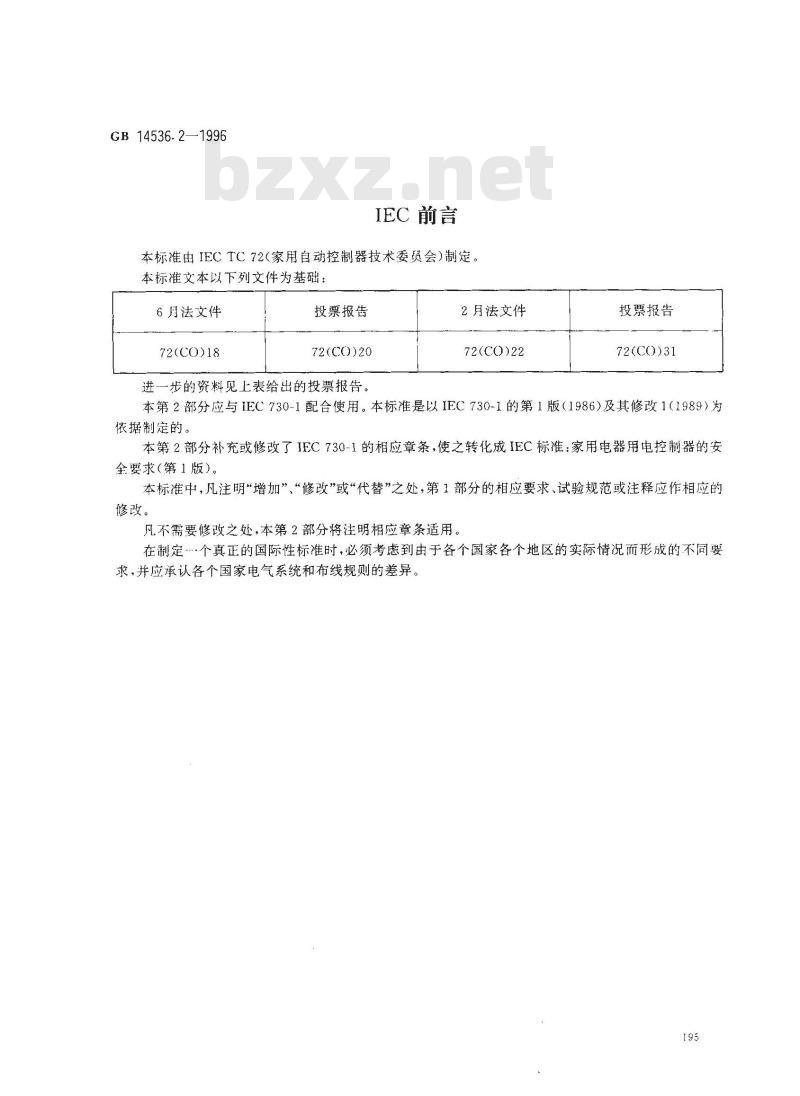

IEC 前言
本标准由IECTC72（家用自动控制器技术委员会）制定。本标准文本以下列文件为基础：6月法文件
72(CO)18
投票报告
72(CO)20
进一步的资料见上表给出的投票报告。2月法文件
72(CO)22
投票报告
72(CO)31
本第2部分应与IEC730-1配合使用。本标准是以IEC730-1的第1版（1986)及其修改1（1989）为依据制定的。
本第2部分补充或修改了IFC730-1的相应章条，使之转化成IEC标准：家用电器用电控制器的安全要求（第1版）。
本标准中，凡注明“增加”“修改”或“代替”之处，第1部分的相应要求、试验规范或注释应作相应的修改。
凡不需要修改之处，本第2部分将注明相应章条适用。在制定个真正的国际性标准时，必须考虑到由于各个国家各个地区的实际情况而形成的不同要求，并应承认各个国家电气系统和布线规则的差异。195

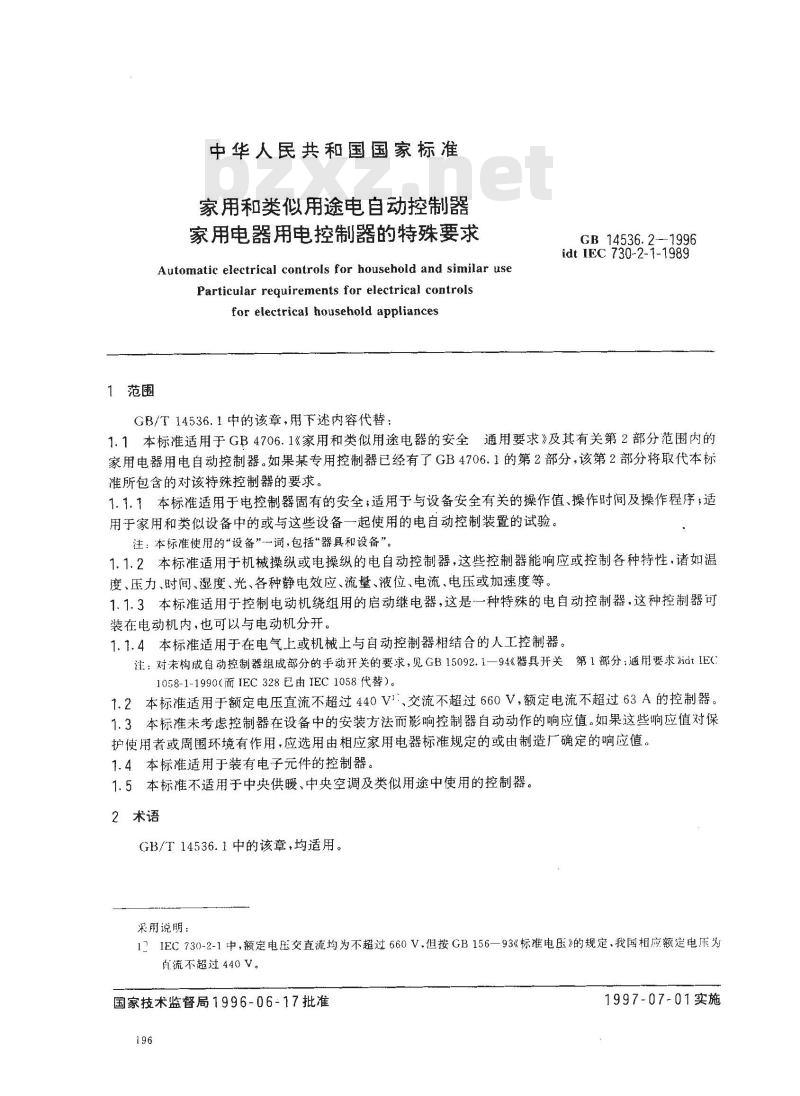

中华人民共和国国家标准
家用和类似用途电自动控制器
家用电器用电控制器的特殊要求Automatic electrical controls for household and similar useParticular requirements for electrical controlsfor electrical household appliances1范围
GB/T14536.1中的该章，用下述内容代替：GB14536.2-1996
idt IEC 730-2-1-1989
1.1本标准适用于GB4706.1《家用和类似用途电器的安全通用要求》及其有关第2部分范围内的家用电器用电自动控制器。如果某专用控制器已经有了GB4706.1的第2部分，该第2部分将取代本标准所包含的对该特殊控制器的要求。1.1.1本标准适用于电控制器固有的安全；适用于与设备安全有关的操作值、操作时间及操作程序；适用于家用和类似设备中的或与这些设备一起使用的电自动控制装置的试验。注：本标准使用的“设备”一词，包括“器具和设备”。1.1.2本标准适用于机械操纵或电操纵的电自动控制器，这些控制器能响应或控制各种特性，诸如温度、压力、时间、湿度、光、各种静电效应、流量、液位、电流、电压或加速度等。1.1.3本标准适用于控制电动机绕组用的启动继电器，这是一种特殊的电自动控制器，这种控制器可装在电动机内，也可以与电动机分开。1.1.4本标准适用于在电气上或机械上与自动控制器相结合的人工控制器。注：对未构成自动控制器组成部分的手动开关的要求，见GB15092.1一94《器具开关第1部分：通用要求》idtIE(）1058-1-1990（而IEC328已由IEC1058代替）。1.2本标准适用于额定电压直流不超过440V、交流不超过660V，额定电流不超过63A的控制器。1.3本标准未考虑控制器在设备中的安装方法而影响控制器自动动作的响应值。如果这些响应值对保护使用者或周围环境有作用，应选用由相应家用电器标准规定的或由制造厂确定的响应值。1.4本标准适用于装有电子元件的控制器。1.5本标准不适用于中央供暖、中央空调及类似用途中使用的控制器。2术语
GB/T14536.1中的该章，均适用。采用说明：
1IEC730-2-1中，额定电压交直流均为不超过660V，但按GB156—93《标准电压》的规定，我国相应额定电压为直流不超过440V。
国家技术监督局1996-06-17批准196
1997-07-01实施

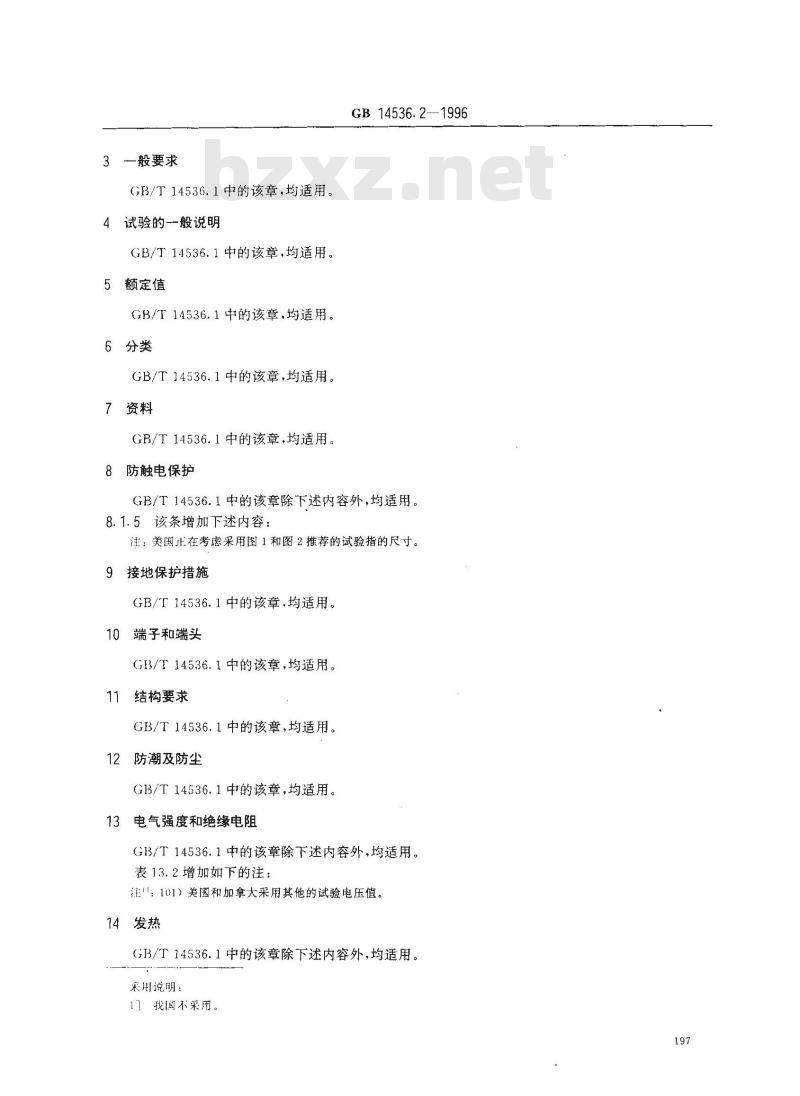

3一般要求
G3/T14536.1中的该章，均适用。试验的-般说明
GB/T14536.1中的该章，均适用。5额定值
GB/T14536.1中的该章，均适用。6分类
GB/T 14536.1中的该章，均适用。7资料
GB/T14536.1中的该章，均适用。8防触电保护
GB14536.2—1996
GB/T14536.1中的该章除下述内容外，均适用。8.1.5该条增加下述内容：
注：美国止在考虑采用图1和图2推荐的试验指的尺寸。9接地保护措施
GB/T14536.1中的该章，均适用。10端子和端头
GB/T14536.1中的该章，均适用。11结构要求
GB/T14536.1中的该章，均适用。12防潮及防尘
GB/T14536.1中的该章，均适用。13电气强度和绝缘电阻
GB/T14536.1中的该章除下述内容外，均适用。表13.2增加如下的注：
注！：101）美国和加拿大采用其他的试验电压值。14发热
GB/T14536.1中的该章除下述内容外，均适用。采川说明：
1]我国不采用。

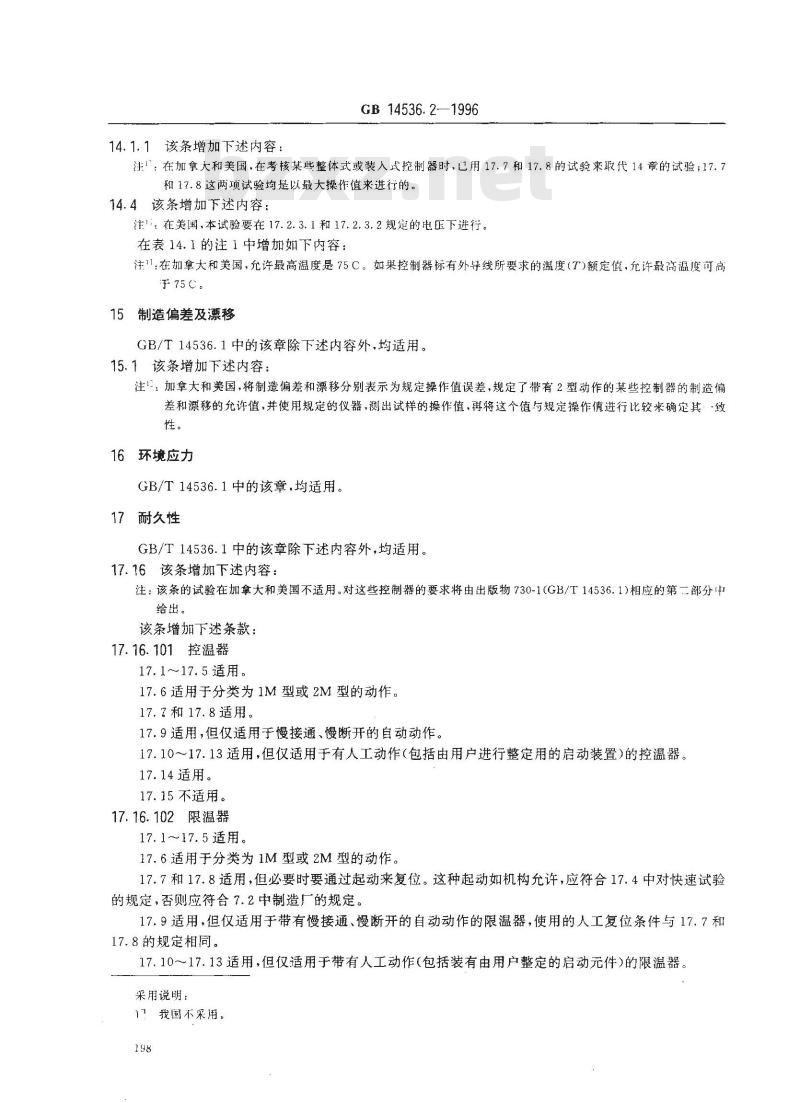

14.1.1该条增加下述内容：
GB 14536.2—1996
注1：在加拿大和美国，在考核某些整体式或装入式控制器时，已用17.7和17.8的试验来取代14章的试验；17.7和17.8这两项试验均是以最大操作值来进行的。14.4该条增加下述内容：
注：在美国、本试验要在17.2.3.1和17、2.3.2规定的电压下进行。在表14.1的注1中增加如下内容：注11：在加拿大和美国，允许最高温度是75C。如果控制器标有外导线所要求的温度(T)额定值，允许最高温度可高于75。
15制造偏差及漂移
GB/T14536.1中的该章除下述内容外，均适用。15.1该条增加下述内容：
注\：加拿大和美国，将制造偏差和漂移分别表示为规定操作值误差，规定了带有2型动作的某些控制器的制造偏差和漂移的允许值，并使用规定的仪器，测出试样的操作值，再将这个值与规定操作倩进行比较来确定其·致性。
16环境应力
GB/T14536.1中的该章，均适用。17耐久性
GB/T14536.1中的该章除下述内容外，均适用。17.16该条增加下述内容：
注：该条的试验在加拿大和美国不适用。对这些控制器的要求将由出版物730-1(GB/T14536.1)相应的第二部分中给出。
该条增加下述条款：
17.16.101控温器
17.1~17.5适用。
17.6适用于分类为1M型或2M型的动作。17.7和17.8适用。
17.9适用，但仅适用于慢接通、慢断开的自动动作。17.10～17.13适用，但仅适用于有人工动作（包括由用户进行整定用的启动装置）的控温器。17.14适用。
17.15不适用。
17.16.102限温器
17.1~17.5适用。
17.6适用于分类为1M型或2M型的动作。17.7和17.8适用，但必要时要通过起动来复位。这种起动如机构允许，应符合17.4中对快速试验的规定，否则应符合7.2中制造厂的规定。17.9适用，但仅适用于带有慢接通、慢断开的自动动作的限温器，使用的人工复位条件与17.7和17.8的规定相同。
17.10~～17.13适用，但仅适用于带有人工动作（包括装有由用户整定的启动元件）的限温器。采用说明：
17我国不采用。
GB 14536.2-1996
17.10~~17.13不适用于17.7～17.9的自动试验过程中试验的正常复位人工动作。如果限温器有不在自动试验过程中试验的其他手动动作，那么这些条款适用。17.14适用。
17.15不适用。
17.16.103热切断器
17.1～~17.5适用。
17.6适用于分类为1M型或2M型的动作，值“X”是（2士1）C或者是原始启动量的士2%，取两者中之较高者。
17.7和17.8适用，但必要时要通过启动操作来复位。这种起动如机构允许，应符合17.4中对快速试验的规定，否则应符合7.2中制造厂的规定值。17.9适用，但仅适用于带有慢接通、慢断开的自动动作的切断器，使用的人工复位条件与17.7和17.8中的规定相同。
17.10~~17.13不适用于在17.7~~17.9的自动试验期间进行的正常复位人工动作。如果热切断器在自动动作试验期间，不需要有人工动作的试验，则这些条款适用。17.14适用。
17.15不适用。
17.16.104能量调节器
17.1～17.5适用。
17.6适用于分类为1M型或2M型的动作，17.7和17.8适用，但过电压试验的自动周期数应改为7.1中规定的1/10或250h。两者中，取时简较短者。
启动元件的位置是在试验开始时能产生最快的自然周期（循环）速率的位置。17.10~～17.13适用，但对在17.7和17.8的自动动作试验期间已经试验的启动元件，其在17.13中规定的启动周期数要减去在17.7和17.8试验期间已进行的周期数。17. 14 适用。
17. 15 不适用。
17.16.105定时器
17.1～17.5适用。
17.6适用于分类为1M型或2M型的动作。17.7和17.8适用，但必须在每个周期的末尾进行起动以激发下一个周期。如果计时器有几个不同的程序。应选择触头操作次数最多的那个程序进行试验。试验可以按制造厂和试验机构一致认可的定时器的专用试验程序进行。这个专用的试验程序应该是可以比较准确地判断出对定时器所有专用应用程序的试验结果的程序。如果这个程序不能使所有触头动作，应用一套或几套新的试样以另外的程序重复试验，以确保所有触头都受到试验。如果触头的设计是相同的，从第一套试样的试验结果便可以推断出其余试样试验结果时，这些其余试样不必试验。
如果定时器需要一个外部电信号或机械信号才能使其从“停”位置起动，应以制造厂规定的方式进行模拟。
对于2型动作的定时器，电驱动的原动机构与0.9V的电源连接，所有其他负载及连接保持与17.7的一样，这样试验至少达试验总数的50%。对于1型动作的定时器，如果由于加速（例如由于离合器的过度使用）而失效，试验应视为无效，而区应用另一种方法重复进行试验。17.9仅适用于有慢接通、慢断开的自动动作的定时器。199
GB 14536.2—1996
17.10~~17.13适用，但在17.7和17.8的试验期间试验过的人工动作，其起动的周期数应减去在这些试验过程中所进行的周期数。在17.10~17.13的试验过程中，如果使用离合器，要注意确保离合器不会由于加速而失效。如果失效或认为可能失效，起动速度应改为规定的速度，但应在两个周期之间加进休息时间，以便将正常使用时产生的热量散发掉。
17.14适用。
17. 15 不适用。
17.16.106定时开关
17. 1~～17.5适用。
17.6适用于分类为1M型或2M型的动作。17.7和17.8适用，但如果定时开关有不同的程序，应该选择触头操作次数最多的程序。试验可以按制造厂和试验机构一致认可的定时器的专用试验程序进行。这个专用的试验程序应该是可以比较准确地判断出对定时器所有专用应用程序的试验结果的程序。如果这个程序不能使所有触头动作，应用一套或几套新的试样以另外的程序重复试验，以确保所有触头都受到试验。如果触头的设计是相同的，从第一套试样的试验结果可以推断出其余试样的试验结果时，这些多余试样不必试验。
对于带有2型动作的定时开关，电驱动的原动机构与0.9V的电源连接，所有其他负载及其连接保持与17.7的一样，这样试验至少达试验总数的50%。17.9仅适用于有慢接通、慢断开的自动动作的定时开关。17.10～17.13适用，但在17.7和17.8试验期间已经试验过的人工动作，其起动周期数应减去在这些试验中所进行过的周期数
在17.10～17.13的试验过程中，如果使用离合器，应注意确保离合器不会由于加速而失效，如果失效或认为可能失效，起动速度应改为规定速度。但是应在两个周期之间加进休息时间，以便将正常使用时产生的热量散掉。
17.14适用。
17.15 不适用。
17.16.107人工控制器
17. 1~17. 5 适用。
17.6适用于分类为1M型2M型的动作。“X”值应尽可能小。17.7~17.9不适用。
17. 10~17.14 适用。
17.15 不适用。
17.16.108敏感控制器（温度敏感控制器除外）17.1~17.5适用。bZxz.net
17.6适用于分类为1M型2M类型的动作，“X”值应尽可能小。17. 7~17.8 适用。
17.9仅适用于慢接通、慢断开的自动动作。17.10~17.13适用，但仅适用于带有人工动作（包括装有由用户整定的起动元件）的敏感控制器。17.14适用。
17.15 不适用。
17.16.109电动控制器
在考虑中。
17.16.110电动机保护器
在考虑中。
17.16.111电动阀
在考虑中。
17.16.112电动机构
在考虑中。
18机械强度
GB/T14536.1中的该章，均适用。19螺纹部件及其连接
GB/T14536.1中的该章，均适用。20爬电距离、电气间隙及穿通绝缘距离GB/T14536.1中的该章，均适用。耐热、耐燃和耐漏电起痕
GB/T14536.1中的该章，均适用。22耐腐蚀性
GB/T14536.1中的该章，均适用。23无线电干扰抑制
GB/T14536.1中的该章，均适用。24分立组件
GB/T14536.1中的该章，均适用。25正常操作1
见GB/T14536.1附录H。
26在电源干扰下的操作
见GB/T14536.1附录H。
非正常操作！
见GB/T14536.1附录H。
采用说明：
GB 14536.2—1996
1］IEC730-2-1出版时，IEC730-1(1986第1版附录H正在制定中，GB/T14536.1制定时，已采用了IEC730-1第2次修订时的附录 H。
GB/T14536.1中的附录，均适用。202
GB14536.2-1996
