【国家标准(GB)】 压敏胶粘带加速老化试验方法

ICS_83.180
中华人民共和国国家标准
GB/T17875—1999
压敏胶粘带加速老化试验方法免费标准下载网bzxz
Practice for accelerated aging of pressure-sensitive tapes1999-09-16发布
2000-06-01实施
商家质量技长选督局发布

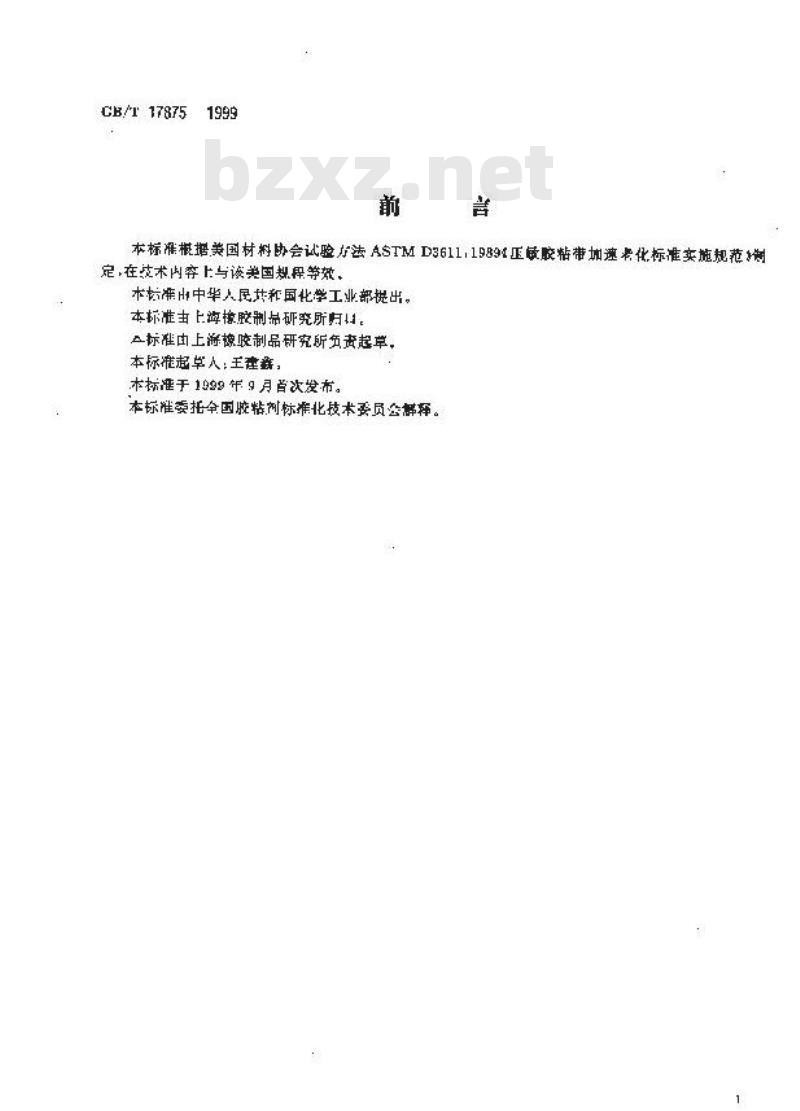

CB/T17875
本标准械据美国材料协会试验力法ASTMD3611.1989t正收胶粘带加速素化标准实施规范期定，在技术内穿上与该美国规程等效，本标浦出中华人民共和国化学工业部提出。本标准由上海橡胶制品研究所
标准由上游橡咬制品研究所负责起草，本标准起卓人：王建薪，
本标准于1099年9月首次发布。
本标难要托拿国胶粘例标准化技本委员会解择。1范围

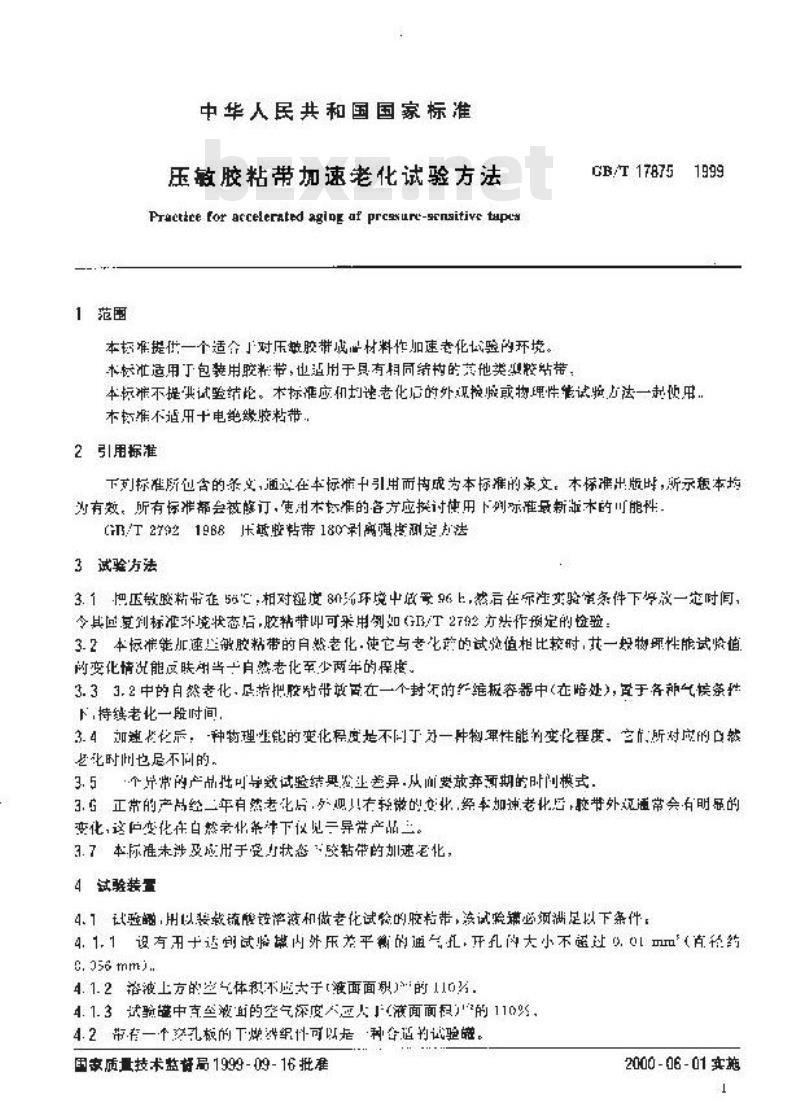

中华人民共和国国家标准
压敏胶粘带加速老化试验方法
Practire for accelerated agiog af prcasure-srnsitive tapes本韧准提一个适介」对压敏胶带成世材料作加速老化试验内环境本松准适用丁包装用胶粘带，也适用于具有相同结树的范他类迎胶站带，CE/T178751999
本标滞不提其试验结蛇。木标准应和划逆老化后的外源检频或物理性能试妆与法一起恢用，本标准不适用十电绝嵌胶粘带.
2引用标准
下列标准所也含的杀立，通迁在车标筛十引用而均成为本标的亲文，本标准出版时，新示版本均为有效。所有标准都会被峰订，使用术怀准的各方应换讨使用下列际难最新版本的可能件，G乃27921988压抵粘带180两强度测定起法3试验方法
3.1把压微胶粘带企50，相对湿度80%环境中改量96上，然后在原注实验常条件下停放一定时间，今其回某到标准环境状态后，胶粘带印可采用例如（B/T27轮方法作预定的检验：3.2本标带能加速烂敏胶粘带的自就老化.使它与老化剪的试验值相比较时，其一妇物理性能试快值内变化情况能反肤期当十自然老化至少两年的程度。3.33.2中的自然老化，尽指把胶站带放成在一个封不的纤维板容器中（在略处），置于各补气模签性下，持续老化一段时间，
3.4加链代化后：种物理业能的变化提度是不同于为一件物軍性能的变化程度，它所对应的白然老化时州也层不问的，
3.5个并常的产品性可导数试验结男发业差异.从血要放弃预期的时问模式，3.G正常的产品经二年有然老化后，多见！轻微的好北经率加神老化后胶带外说通常会有明品的变化，这户变化在白亲化条计下仪见三异常产品三。3.7本际准未涉及成用于受状态改粘带的加速宅化，4试验装量
4.1试验题，用以装载流膜链渡和做老化试检的胶格带，试端必须满足以下条件，4.1.1设有用十适创试将内外压差平的通气，开孔冲大小不超过心.（肖轻约0. 356 mm>.
4.1.2落波上方的空气体积不应大于液面面积的110为.4.1.3试验噬中至液面的空气深度应人1液面面根的110%，4.2带有一个孔板的下燃举组件可以卡种适试验避。国表质量技术监督高1999-09-16批准2000-06-01实施

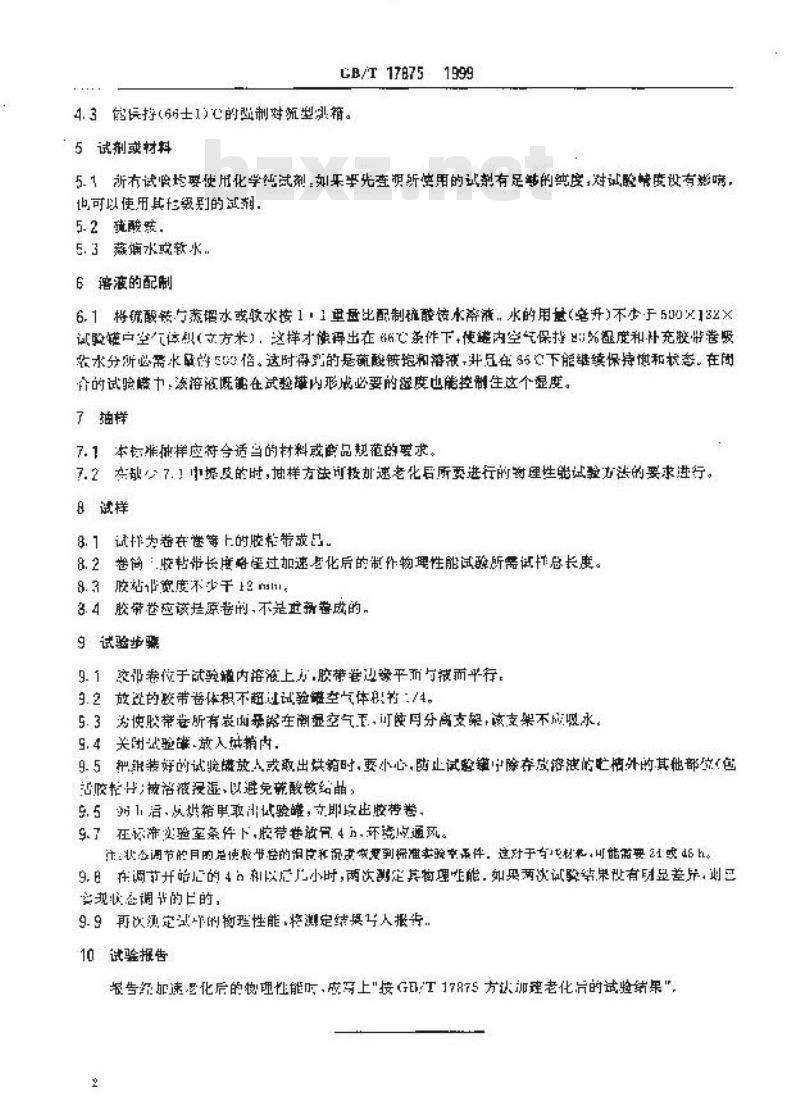

GB/T17875
4.3留保持(%士1)心的制筑型箱。5试剂或材料
5.1所有试均要使用化学纯试剂，如果率先查所使用的试有足敏的纯度，对试酸情度设有影咳，也可以使用其级别的试剂，
5.2硫酸斑
5.3蒸菊水豌软水.
6落液的配制
6.1格镜酸与蒸铅水或联水接1·1重盘比配制硫醛镜水资减.水的用量(旁并)不少于500×132×试验链户空体拟（文方米），这样才像得出在心条件下，使链内空气保持%度和补充胶带卷假农水分所必需水鼠的50信。这附得的是酸铵抱和落液并且在66心下能继续保持慎和状态。在闭介的试验燃力，滤溶波既靠在试验罐内形成必要的度也出能控制生这个湿度。了抽样
7.1本标痛独样应符合适当的材料或曾品规范的要求。7.2奈缺7.！中损及的时，抽样方法按划速老化君所要进行的将理性能试验对法的要求进行。8试样
8.1试样为券在偿等上的腔格带成品。8.2卷简：.收粘书长度略虚过加速考化后的制作物理性能试酸所需试总长度。8.3胶站资度不少于13m
3.4胶带卷应该是原老的，不是过新券成的，9 试验步骤
9.1效书卷仪于试验箱内溶液上力.胶带卷边象平而与微而平行，9.2放或的较带者体积不超过试验避空点体积书：/4。5.3为使胶带老所有表而乐降在潮湿空气正，可鸥分高支架，该支架不成吸水。9.4关闭站验饿.放人试销内.
9.5把非装好的试验赚放人或取出烘箱时，要小心，随止试整罐计除存放落滤的忙情外的其他部立（色活胶楚片;被落薇浸湿、以避免酸敏给晶：9.51后，从烘籍单取山试验雌，文即序出胶带卷，9.7在标实验室条件下，胺带卷放胃4力，环瓷成通风。注状合调节的月的总使校世格的泪比和促书恢更到探准实验章最件，这对于有材款，可能需要21或46h。9.日在调节并始的4和以后片小时，两次测定其物理唯能，如果两次试险节果秘有明显差异，包实现状态调许的上的，
9.9再次源实试的物型性能将测定结果亏人报步.10试验据告
报告经加速老化后的物理性能听，应写上\接GE/T1785方达加理老化片的试验绪果\，2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
