【国家标准(GB)】 啤酒桶

GB/T17714-1999

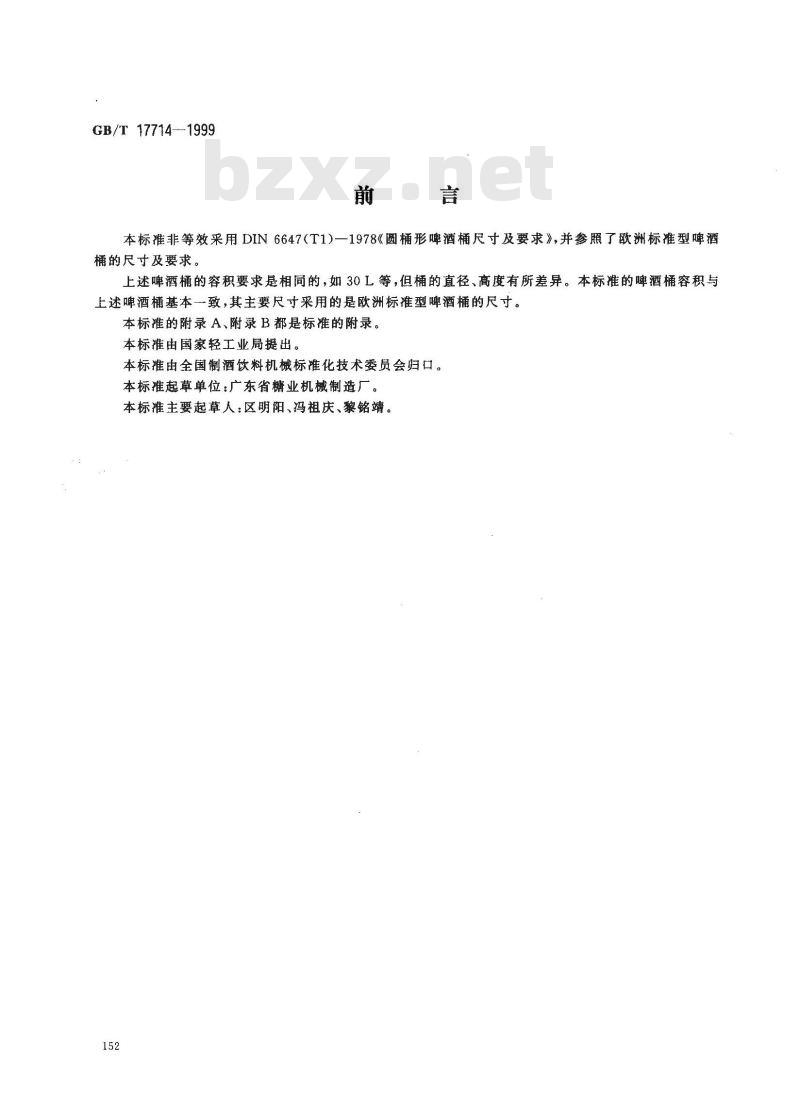

本标非等效采用DIN6647（T1)一1978《圆桶形啤酒桶尺寸及要求》，并参照了欧洲标准型啤酒桶的尺寸及要求。
上述啤酒桶的容积要求是相同的，如30L等，但桶的直径、高度有所差异。本标准的啤酒桶容积与上述啤酒桶基本一致，其主要尺寸采用的是欧洲标准型啤酒桶的尺寸。本标的附录A、附录B都是标准的附录。本标准由国家轻工业局提出。
本标准由全国制酒饮料机械标准化技术委员会归口。本标准起草单位：广东省糖业机械制造厂。本标准主要起草人：区明阳、冯祖庆、黎铭靖。152

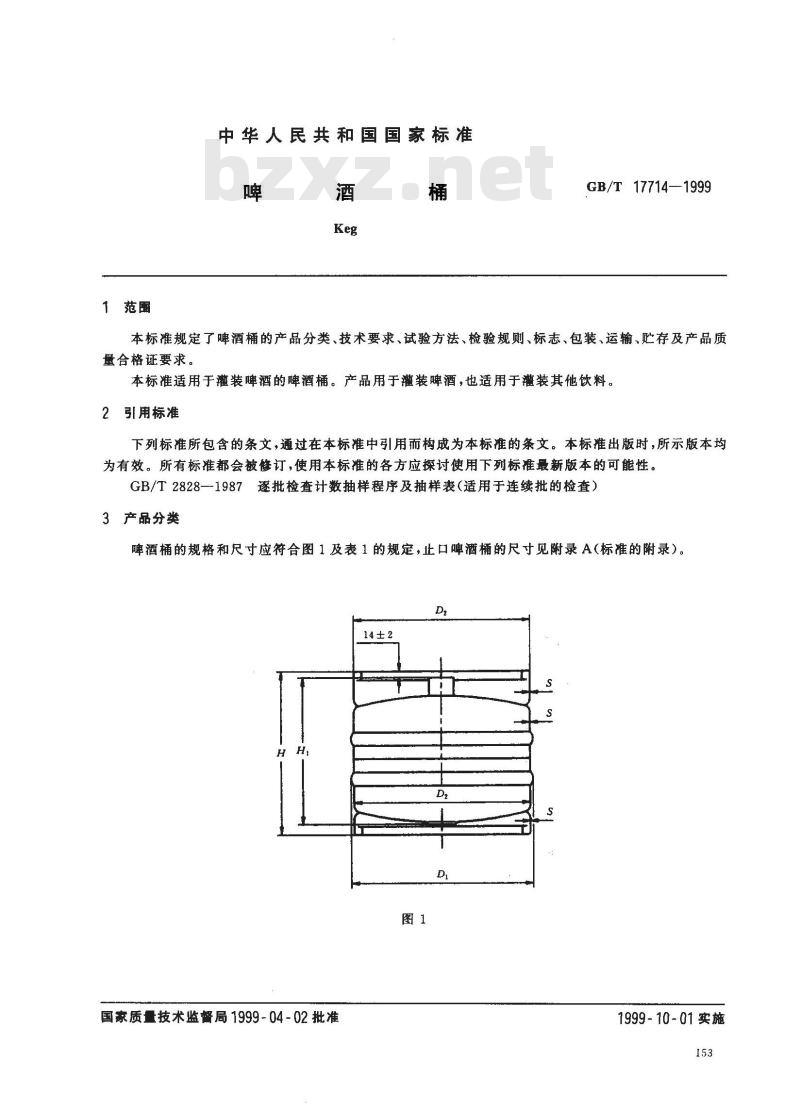

中华人民共和国国家标准
GB/T17714—1999
本标准规定了啤酒桶的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存及产品质量合格证要求。
本标准适用于灌装啤酒的啤酒桶。产品用于灌装啤酒，也适用于灌装其他饮料。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828--1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）3产品分类
啤酒桶的规格和尺寸应符合图1及表1的规定，止口啤酒桶的尺寸见附录A（标准的附录）。D
国家质量技术监督局1999-04-02批准1999-10-01实施

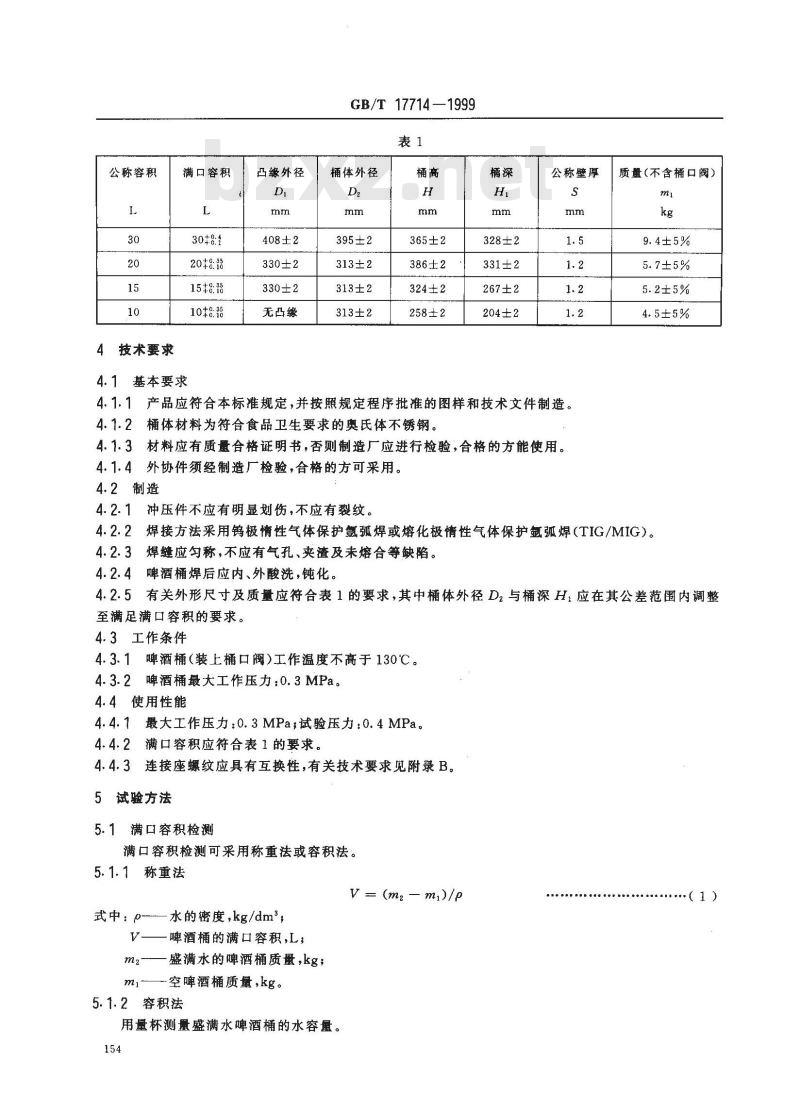

公称容积
技术要求
满口容积
208:15
4.1基本要求
凸缘外径
408±2
330±2
330±2
无凸缘
GB/T 17714—1999
桶体外径
395±2
313±2
313±2
313±2
365±2
386±2
324±2
258±2
328±2
331±2
267±2
204±2
公称壁厚
4.1.1产品应符合本标准规定，并按照规定程序批准的图样和技术文件制造。4.1.2桶体材料为符合食品卫生要求的奥氏体不锈钢。4.1.3材料应有质量合格证明书，否则制造厂应进行检验，合格的方能使用。4.1.4外协件须经制造厂检验，合格的方可采用。4.2制造
4.2.1冲压件不应有明显划伤，不应有裂纹。质量(不含桶口阀）
4.2.2焊接方法采用钨极惰性气体保护氟弧焊或熔化极情性气体保护氩弧焊（TIG/MIG)。4.2.3焊缝应匀称，不应有气孔、夹渣及未熔合等缺陷。4.2.4啤酒桶焊后应内、外酸洗，钝化。4.2.5有关外形尺寸及质量应符合表1的要求，其中桶体外径D与桶深H.应在其公差范围内调整至满足满口容积的要求。
4.3工作条件
4.3.1啤酒桶（装上桶口阀）工作温度不高于130℃。4.3.2啤酒桶最大工作压力：0.3MPa。4.4使用性能
4.4.1最大工作压力：0.3MPa；试验压力：0.4MPa。4.4.2
满口容积应符合表1的要求。
连接座螺纹应具有互换性，有关技术要求见附录B。5试验方法
5.1满口容积检测
满口容积检测可采用称重法或容积法。5.1.1称重法
V (mz -mi)/p
水的密度，kg/dm，
式中：p-
V——啤酒桶的满口容积,L；
盛满水的啤酒桶质量，kg；
空啤酒桶质量，kg。
5.1.2容积法
用量杯测量盛满水啤酒桶的水容量。154
（1）

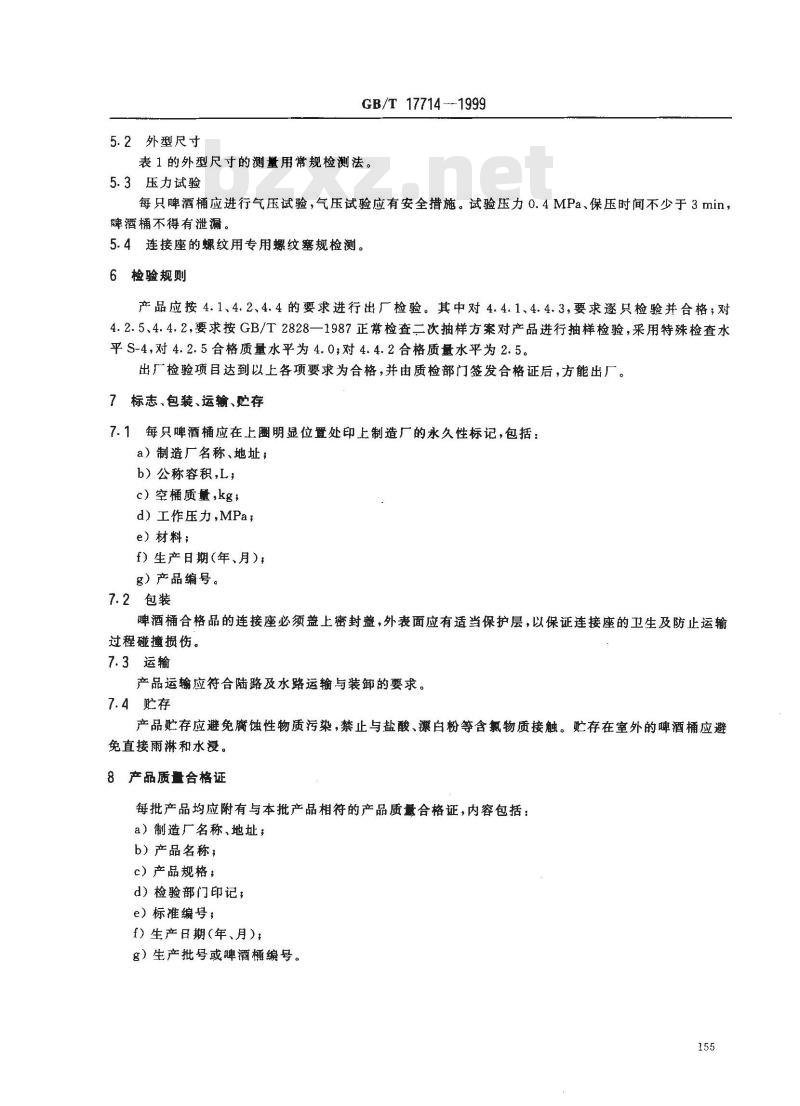

5.2外型尺寸
GB/T 17714--1999
表1的外型尺寸的测量用常规检测法。5.3压力试验
每只啤酒桶应进行气压试验，气压试验应有安全措施。试验压力0.4MPa、保压时间不少于3min，难酒桶不得有泄漏。
5.4连接座的螺纹用专用螺纹塞规检测。6检验规则
产品应按4.1、4.2、4.4的要求进行出厂检验。其中对4.4.1.4.4.3，要求逐只检验并合格；对4.2.5、4.4.2要求按GB/T2828一1987正常检查二次抽样方案对产品进行抽样检验，采用特殊检查水平S-4，对4.2.5合格质量水平为4.0；对4.4.2合格质量水平为2.5。出广检验项目达到以上各项要求为合格，并由质检部门签发合格证后，方能出厂。7标志、包装、运输、贮存
7.1每只啤酒桶应在上圈明显位置处印上制造厂的永久性标记，包括：a）制造厂名称、地址；
b）公称容积,L；
c）空桶质量，kg,
d）工作压力，MPa；
e）材料；Www.bzxZ.net
f）生产日期（年、月)；
g）产品编号。
7.2包装
啤酒桶合格品的连接座必须盖上密封盖，外表面应有适当保护层，以保证连接座的卫生及防止运输过程碰撞损伤。
7.3运输
产品运输应符合陆路及水路运输与装卸的要求。7.4贮存
产品贮存应避免腐蚀性物质污染，禁止与盐酸、白粉等含氯物质接触。贮存在室外的啤酒桶应避免直接雨淋和水浸。
8产品质量合格证
每批产品均应附有与本批产品相符的产品质慧合格证，内容包括：a）制造厂名称、地址；
b）产品名称；
c）产品规格；
d）检验部门印记，
e）标准编号；
f）生产日期（年、月）；
g）生产批号或啤酒桶编号。
GB/T17714—1999

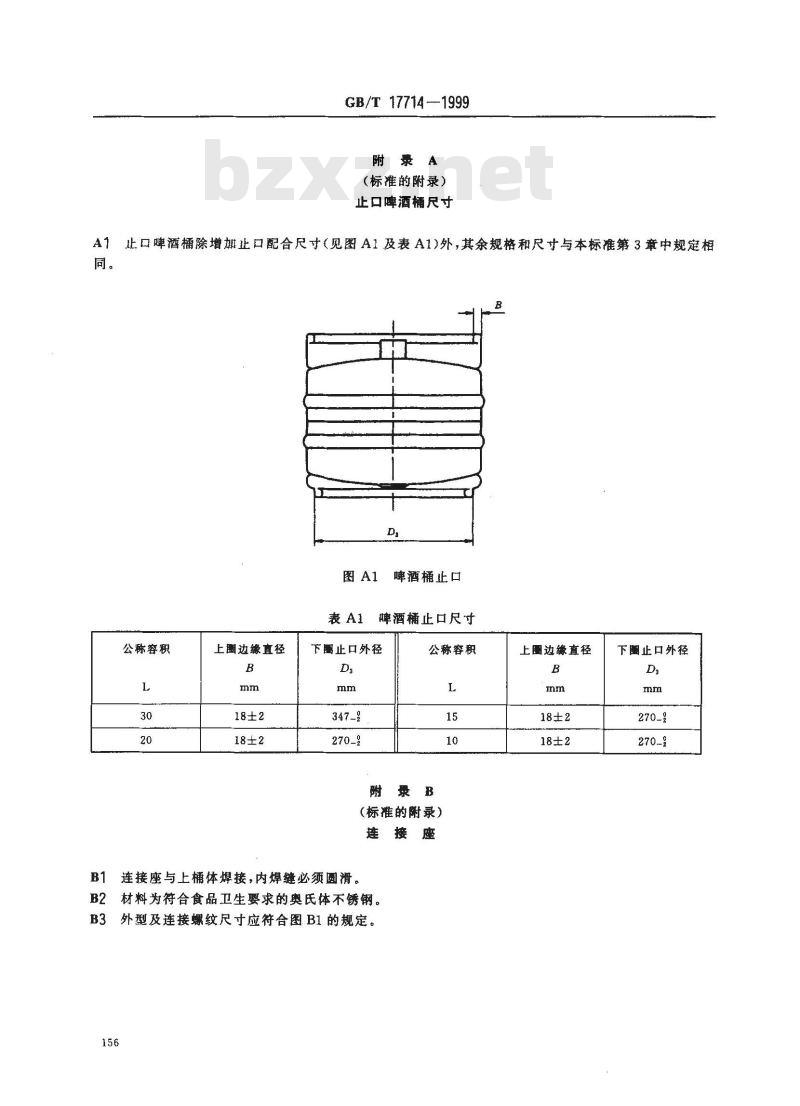

附录A
(标准的附录）
止口啤酒桶尺寸
A1止口啤酒桶除增加止口配合尺寸（见图A1及表A1)外，其余规格和尺寸与本标准第3章中规定相同。
啤酒桶止口
，啤酒桶止口尺寸
公称容积
上边缘直径
下图止口外径
公称容积
附录B
（标推的附录）
连接座
连接座与上体焊接，内焊缝必须圆滑。B1
B2材料为符合食品卫生要求的奥氏体不锈钢。B3外型及连接螺纹尺寸应符合图B1的规定。156
上围边缘直径
下圈止口外径
*%+8*0st
GB/T 17714—1999
螺纹放大
8+s2*8
连接座外形及连接螺纹尺寸
1）A为英国国家标准BS 84:1956《惠氏牙型圆柱螺纹》标准中规定的 2英寸一14Whit。trunc.的削平惠氏牙型螺纹，具体尺寸详见螺纹放大图。157
