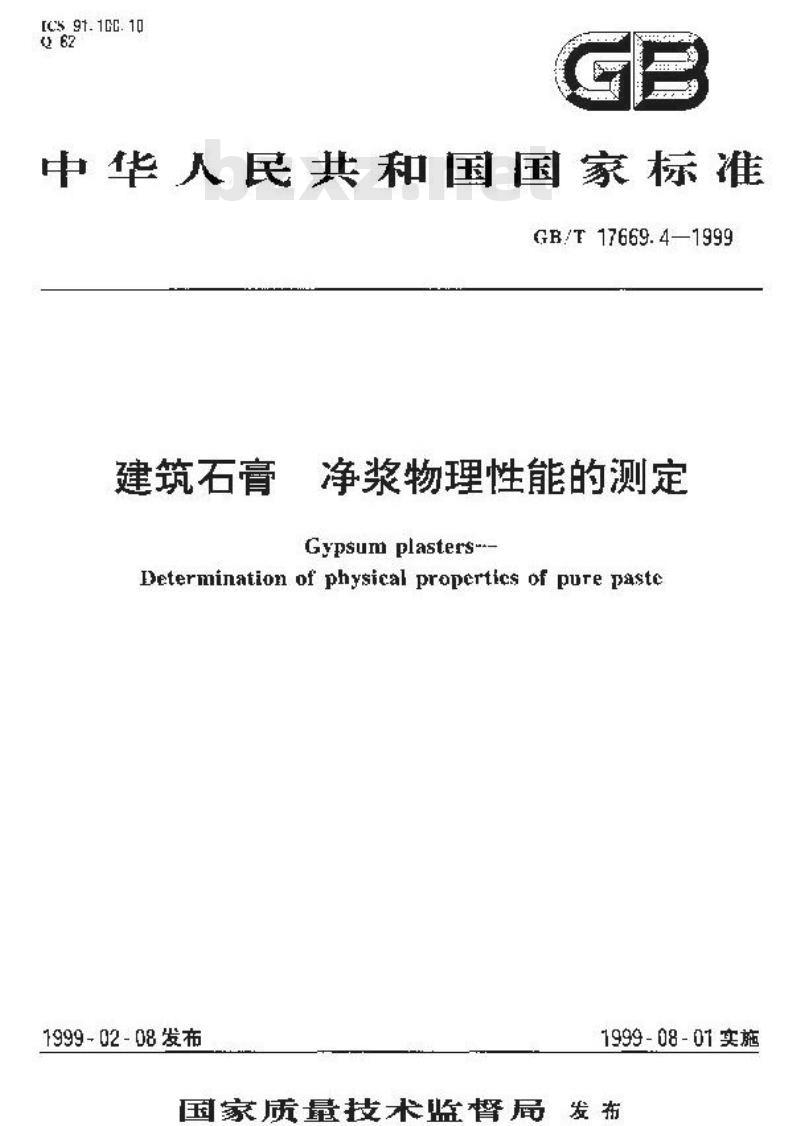

【国家标准(GB)】 建筑石膏 净浆物理性能的测定

[C5 91. 10C. 10
中华人民共和国国家标准
GB/T17669.4—1999
建筑石膏
净浆物理性能的测定
Gypsum plasters
Determination of physical propertics of pure paste1999-02-08 发布
1999- 08 - 01 实施
国家质量技术蓝督发布

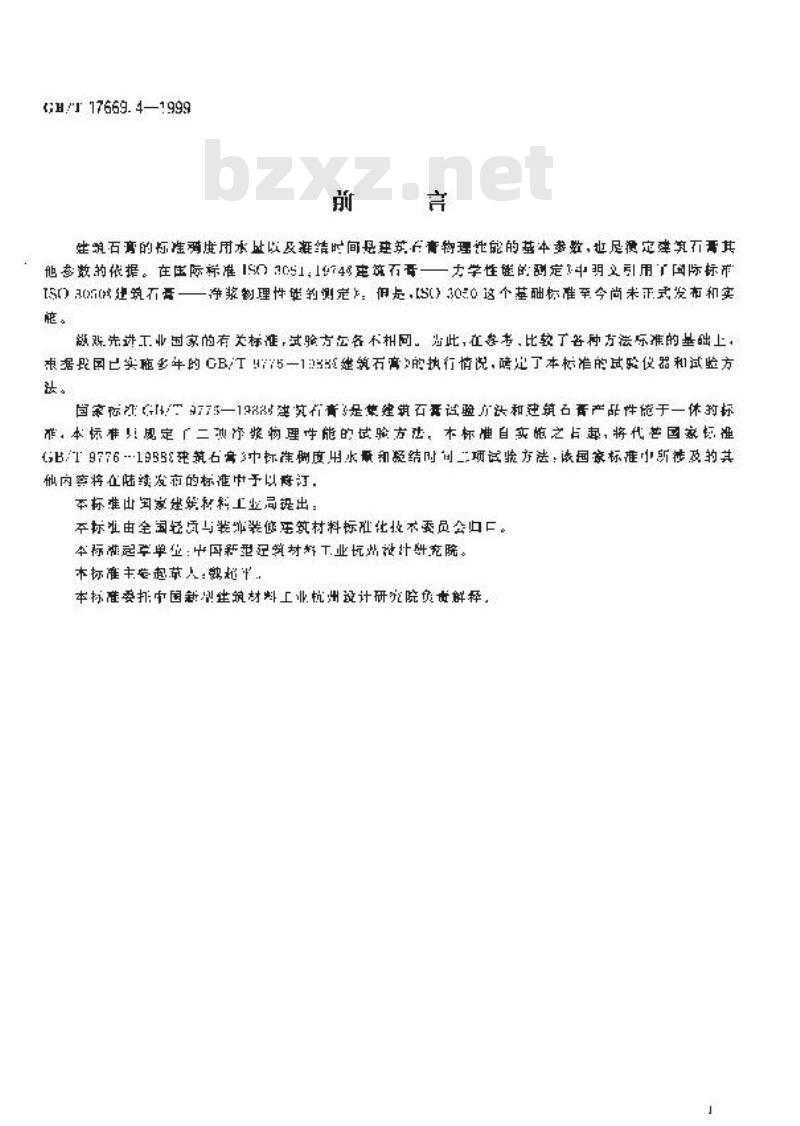

GHT 17669.4—1999
注明石育的标准度用水改及凝结时间是班筑下育物理也能的基本孝数，也尼得定弹筑石再其他参数的依据。在住际标准1S1051，1价44定筑石再一力学性能的测定中明文引用「国际标审[S门305建筑石高——净浆物理性继的测定：旧卡，[S(330元0这个基础标难至今尚未正式发布和实鹿。
观先进工业国家的有关标准，式验方去各不相同。为此，在参书，比较了各种方偿乐准的基础上，患据段国已实施多年的CB/TH775一13建筑石高2的执行情说,磅出了本标准的其验仪器和试验方法。免费标准bzxz.net
家标—1建是蒙建销石试验法和迪筑石香产品性施于一体的标非，本标准儿见定「二独净浆物理性能的试验方法，本标自实施之占趣，将代芒国家通GBT97761958建筑石高3中标准制度用水最和凝结时间二项试验方法：该国家标准小所涉及的其他内察将在陆续发布的标准中于以府订，本标维山国家继筑和程工业高提出：至标准由全国轻质与装球装修法筑材料标难化技不委员会归厂。本标游起举单企：中国新型证材料工业抗此设计册究院。本标准主起节人：起
本标准委扫中国新划建筑材料工业杭州设计研究院负责解释，1范围

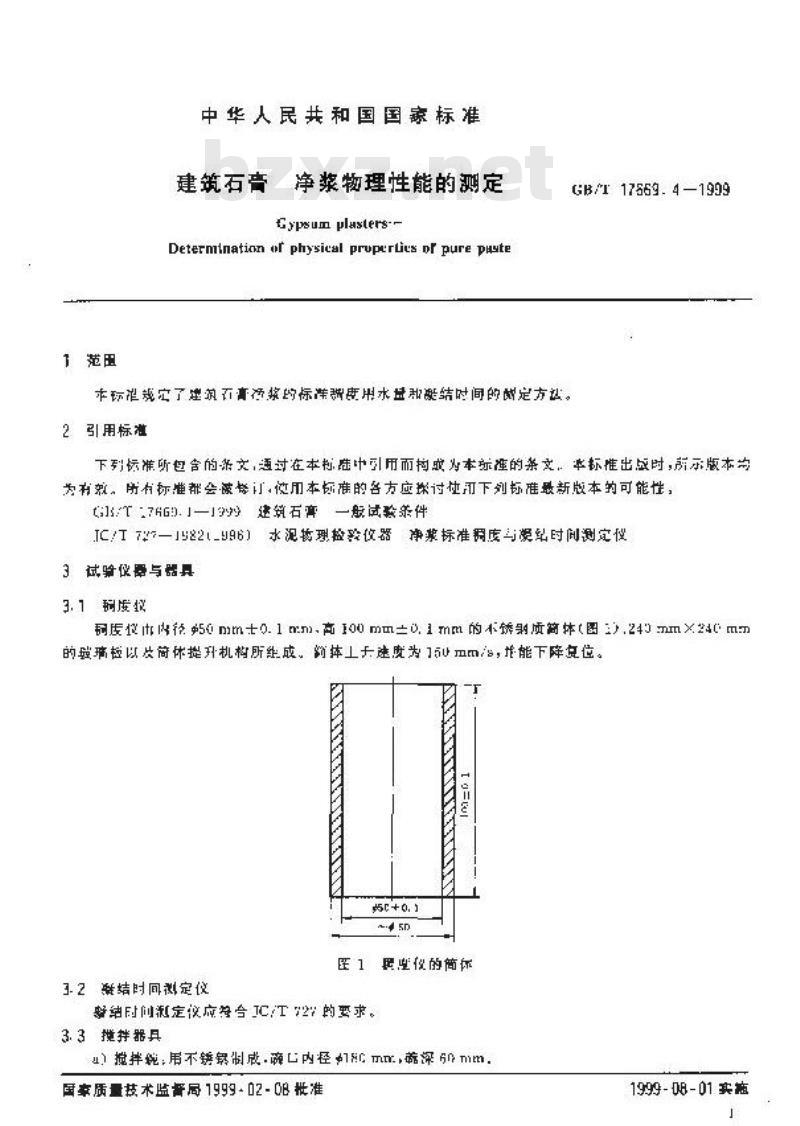

中华人民共和国国家标准
建筑石膏净浆物理性能的渺定
Gypsum plasters--
Determination orphysical pruperties prpurephuteGB/T17869.4-1999
本标准我定了理求不高负的标准度用水盘和凝结时间的定方议。2引用标准
下列标准所包含的条文，通对在本标陆中引用而构成为本标准的条文，率标准出成时，所示版本均为有效。所有标准都会该参订，用本标准的各方应珠付使下列标准最新版本的可能性，1T?6G).」一19建筑石高一般试验亲件C！工一82！以96）水记拖理格按位器净装标准翻废三凝纪时例测实仪3试验仪母与器具
质仅t内径50mm士0.1mm高100mm0.1mm的4矫别质简体（图）.24）mm×24cmm的验璃粒以放简休提升机构所组成。新体工于速度为16uⅡm/，作能下降克位。c+0.
压1是理仅的简你
3.2避结时回划定仪
整结时间冠定仪应特JC/T72V的要求。3.3揽拌器具
u）拌艳，用不锈银制成.确已内径cmm，落深mm.国豪质量技术监督局1999-02-0B抵准1999-08-01实施
GR/T 17669.2—1999
托和楼（阅2）：日三个不锈钢些成的例变环所组或些直径--轮，录长约1o0r:
图2拌剂接
3.4横器具
感盘 1 E的无平或已于严。
4试验录性
试验条产应符合/T17669.1的规定。5试样的处理
按GB/江1766.1要求理试样。
5标准酮应用水量的测定
将试样按下违步整连续谢定二次，先将册度仪的带体女部及坡鸡板照争共保持函润，将简件位，垂直放置于坂典板上，将站计的标准要度用水量的水例人拌碗中，称取试样 300与,在5 s内削人水中。用拌和棒挝托 31得到均分的石需聚，然后边按择边压速注人翻度仪同体内，用剧刀刮去暨浆，使浆百与后体上指面齐乎。从试样与求接助升垒50时，开动仪器变升按切。等商体提去后，测定料策扩展成的拼两至直方向上的直径，计朗其侧术平均值，
记录料扩尾直径等于180士5mm时的如水量，该加人的水的质量与试详的质射之比，以百分数安示，
取二次谢定继果的平均值作为该试样标准独度用水查，精确至1关、7费时间的测定
将试样按下述止骤连穿阅定次。按杯准测度H水量许不，光把水例人搅伴确中。称收式样200,在5内格式样例人水中伴和摔携拌0得到也与的料账，倒人坏模然后将玻境意拍高约3上下需动五次，用，去滋浆，并使料浆与不模主端齐平。将装满料浆的环模连同效璃底板放在收器的钢针下，倪针尖与料浆的表面相接缺，且离开模达级次丁1nm，迅速效松柠上的固实爆丝针即凹由地拆人料录中，每显30：重友一次，每次都应改变推点，开将针擦净、较直。2
GB/117669.4—1999

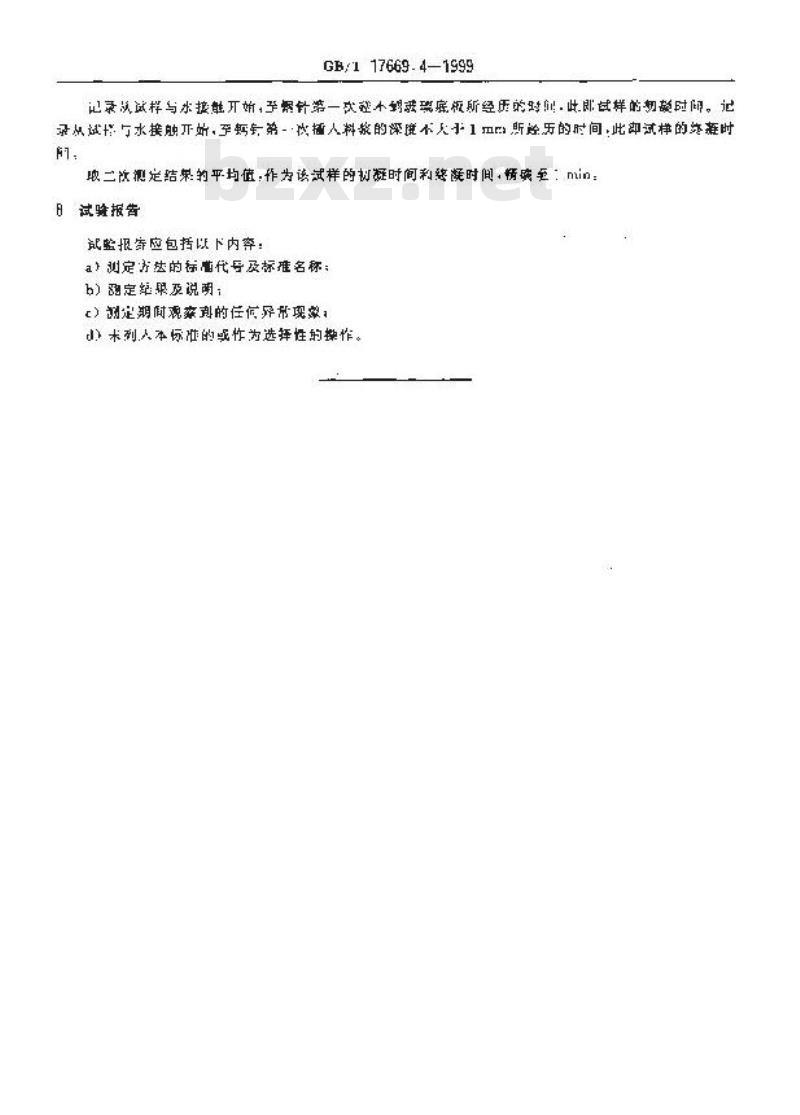

记录从试样与求接魅开好，孕爆针第一次不驾我底板所经质的对间此即试样的韧时间。记录从试指宁水接触开站，至钙第-次插人料款的深境不人于1丑斯经乐的时间，此即试样的终在时取二改测定结果的平均值，作为该试样的初凝时间利整凝时闻，畅病至：min：日试验报告
试监报应包括以下内穿：
a）洲定疗法的标随代号及标雅名称；b）定绝果及说明；
）谢定期间观案再的任信异市现效：小术到人本标准的或性为选择性的操作。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
