【国家标准(GB)】 电磁兼容 试验和测量技术 工频磁场抗扰度试验

GB/T 17626.8—1998

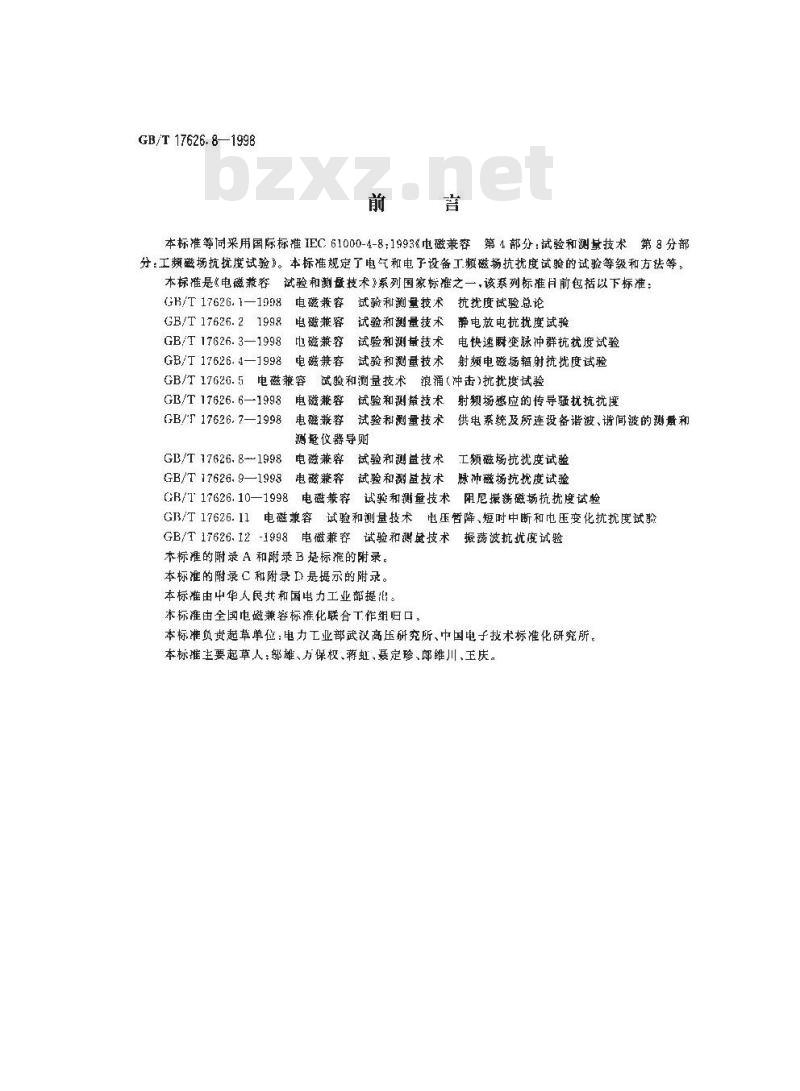

本标准等同采用国际标准IEC61000-4-8：1993&电磁兼容第4部分：试验和测量技术第8分部分：工频磁场抗扰度试验》。本标准规定了电气和电子设备工频磁场抗扰度试验的试验等级和方法等。本标准是电磁兼容
试验和测盘技术》系列国家标准之一，该系列标准月前包括以下标准：GR/T 17626. 1—1998
GB/T 17626.2
GB/T 17626.3—1998
GB/T 17626. 4—1998
电磁兼容
电磁兼容
电磁兼容
电磁兼容
试验和测量技术抗扰度试验总论试验測量技术静电放电抗扰度试验试验和测量技术电快速瞬变脉冲群抗扰度试验试验和测量技术
射频电磁场辐射抗扰度试验
电磁兼容
试验和测量技术浪涌（冲击）抗扰度试验GB/T 1762G.5
GB/T 17626. 6—1998
GB/T 17626. 7—1998
电磁兼容bZxz.net
试验和测章技术射规场感应的传导骚扰抗扰度试验和测量技术供电系统及所连设备谐波、请间波的测量和电磁兼容
测量仪器导则
工频磁场抗扰度试验
电磁兼容试验和测技术
GB/T 17626. 8-1998
GB/T 17626. 9—1998
电磁兼容试验和测量技术脉冲磁场抗扰度试验电磁兼容试验和测量技术
GB/T17626.10—1998
阻尼振游磁场抗扰度试验
GJ3/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗抗度试验GB/T 17626.12 -1998
电微兼容试验和测蜜技术振荡波抗扰度试验本标准的附录A和附录B是标准的附录。本标准的附录C 和附录 D 是提示的附录。本标摊由中华人民共和国电力工业部提E：本标准由全国电磁兼容标准化联合工作组归口：本标准负资超草单位：电力工业部武汉高压研究所、中国电子技术标准化研究所。本标雄主要起草人：邹雄、方保权、葬虹、塞定珍、郎维川、玉庆GB/T17626.8—1998

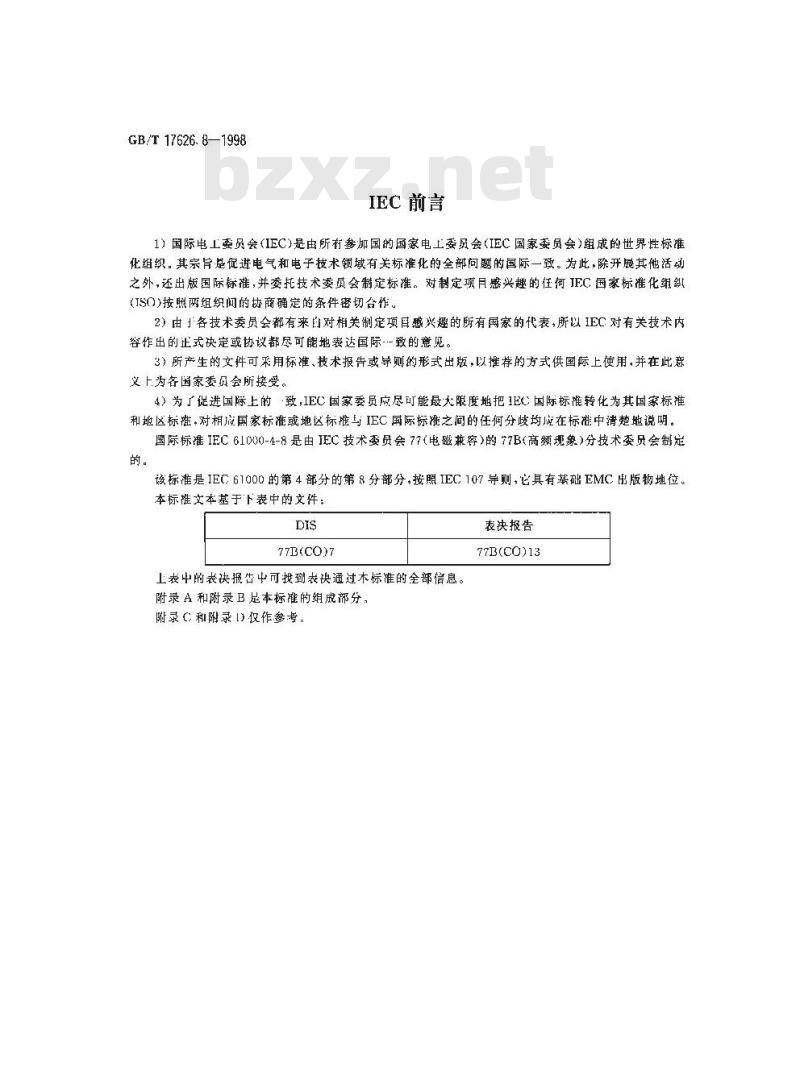

IEC前言
1）国际电工委员会（IEC）是由所有参加国的国家电上委员会（IEC国家委员会）组成的世界性标准化组织。其宗旨楚促进电气和电子技术领域有关标准化的全部问题的国际一致。为此，除开展其他活动之外，还出版国际标准，并委托技术委员会制定标准。对制定项月感兴越的任间IEC 国家标准化组织(ISO)按照两组织间的协商确定的条件密切合作2)由 1各技术委员会都有来自对相关制定项目感兴趣的所有国家的代表,所以 IEC 对有关技术内容作出的止式决定或协议都尽可能地表这国际·-致的意见。3）所产生的文件可采用标准、技术报告或导则的形式出，以推荐的方式供国际上使用，并在此意义上为各国家委员会所接受。
4）为了促进国际上的致，IEC国家委员应尽可能最大限度地把1EC国际标准转化为其国家标准和地区标准：对相成国家标准或地这标准与E厨际标准之间的任何分歧均成在标中清楚地说明。国际标准IEC61000-4-8是由JEC技术委员会77（电磁兼容）的77B（高频现象）分技术委员会制定的。
该标准是IEC61000的第4部分的第8分部分，按照IEC107导则，它具有基础EMC出版物地位。本标雄支本基于下表中的文件：DIS
77B(CO)7
上表中的表决报告中可找到表快通过木标准的全部信息。附录A和附录B足本标准的组成郝分附录C和附录作参考
表决报告
77B(CO)13
GB/T 17626. 8 1998

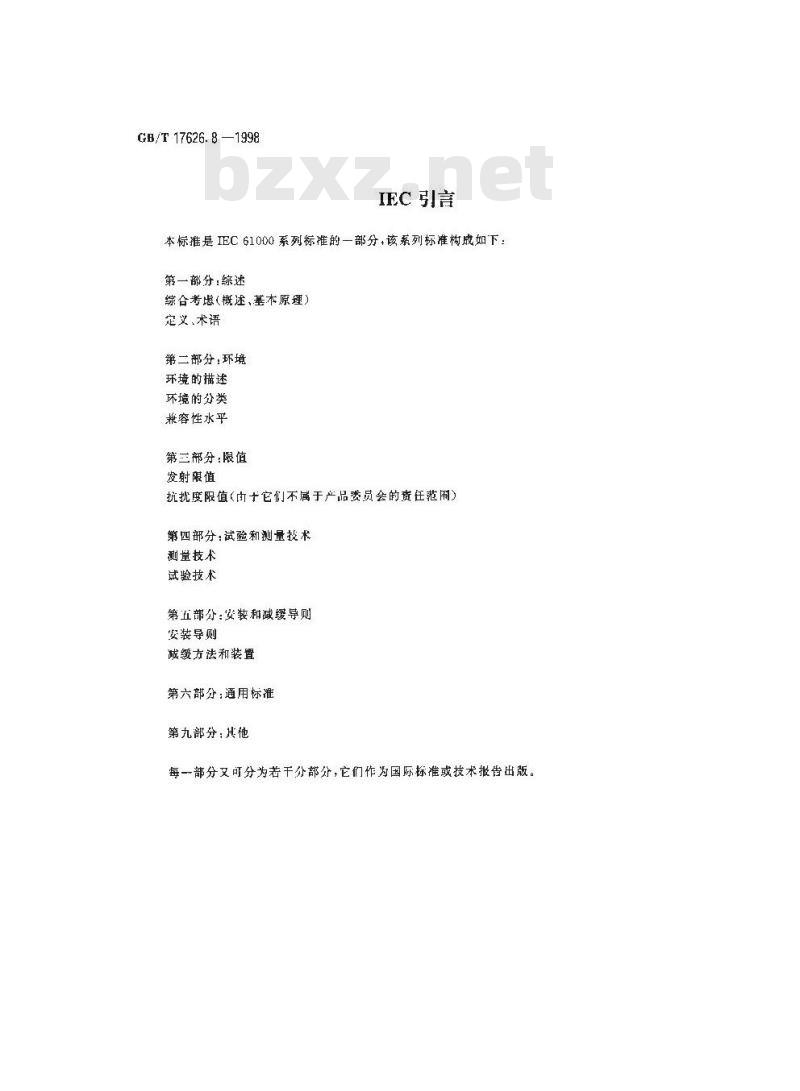

IFC引言
本标推是IEC 61000系列标准的一部分该系列标准构成如下：第一部分:综述
综合考虑（概述、基本原理）
定义、术语
第二部分：环境
环境的描述
环境的分类
兼容性水平
第三部分：限值
发射限值
抗扰度限值（由十它们不属于产品委员会的责任范用）第四部分：试验和测量技术
测量技术
试验技术
第五部分：安装和减缓导则
安装导则
减缓方法和装置
第六部分：通用标准
第九部分，其他
每一部分又可分为若干分部分，它们作为国际标准或技术报告出版。1范围

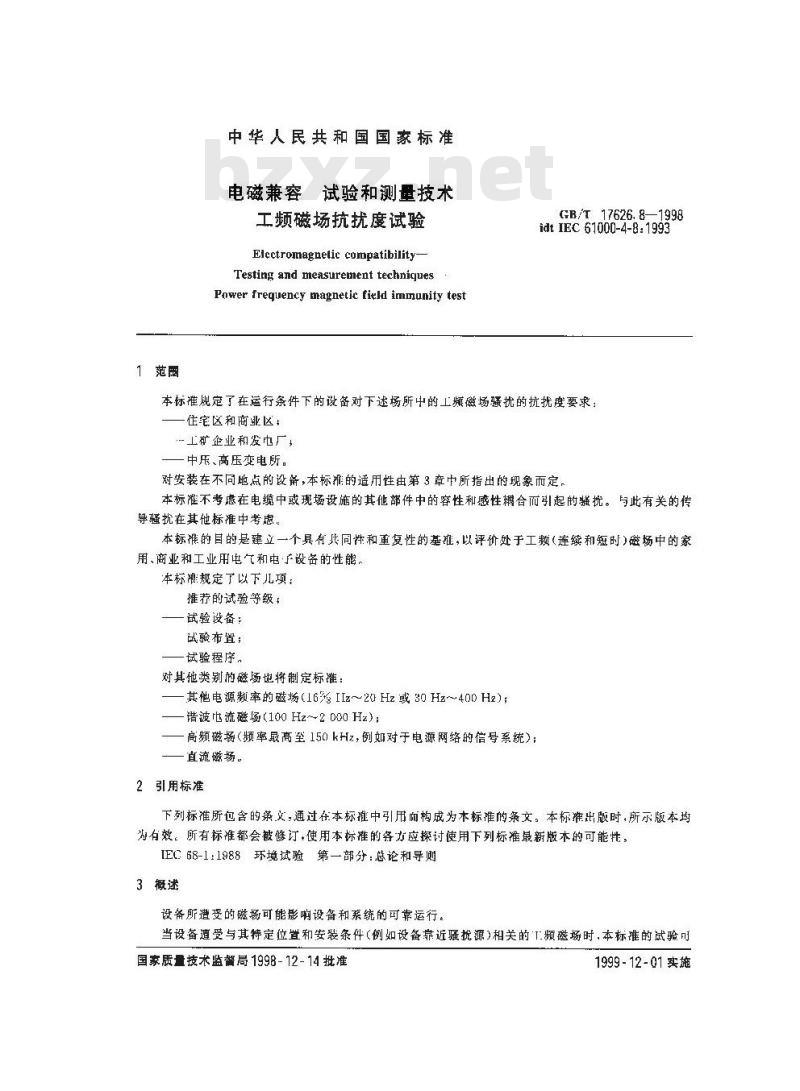

中华人民共和国国家标准
电磁兼容试验和测量技术
工频磁场抗扰度试验
Elcctromagnetic compatibilityTesting and measurement techniquesPower frequency magnetic field immunity testGB/T 17626.8—1998
idt IEC 61000-4-8: 1993
本标准规定了在运行条件下的设备对下述场所中的工频磁场骚扰的抗扰度要求：住宅区和商业区#
工矿企业和发厂，
一中压、高压变电所。
对安装在不同地点的设备，本标准的适用性由第3章中所指出的现象而定，本标准不考虑在电缆中或现场设施的其他部件中的容性和感性耦合而引起的骚扰。与此有关的传导骚扰在其他标准中考虑。
本标谁的目的是建立一个具有共同性和重复性的基准，以评价处于工频（连续和短时）磁场中的家用、商业和工业用电气和电产设备的性能，本标雅规定了以下儿项；
推荐的试验等级：
试验设备：
战骏布置；
试验程序。
对其他类别的磁场也将制定标灌：其他电源频率的磁场（16%Iz~~20Hz或30Hz~400H2）；谐被流磁场（100Hz~2000Hz）：高频磁场（频率最高至150kHz，例如对于电源网络的信号系统）；直流磁场。
2引用标准
下列标准所包含的条.文，通过在本标准中引用而构成为木标准的条文。本标准出版时所示版本均为有效。所有标准都会被修订，使用本标准的务方应探讨使用下列标准最新版本的可能性，[EC68-1:1988环境试验第一部分：总论和导则3概述
设备所遭变的磁场可能影响设备和系统的可靠运行。当设备道受与其待定位置和安装条件（例如设备靠近骚扰源)相关的T.频磁场时，本标准的试验可国家质量技术监督局1998-12-14批准1999-12-01实施
检验设备的抗扰度。
GB/T 17626.81998

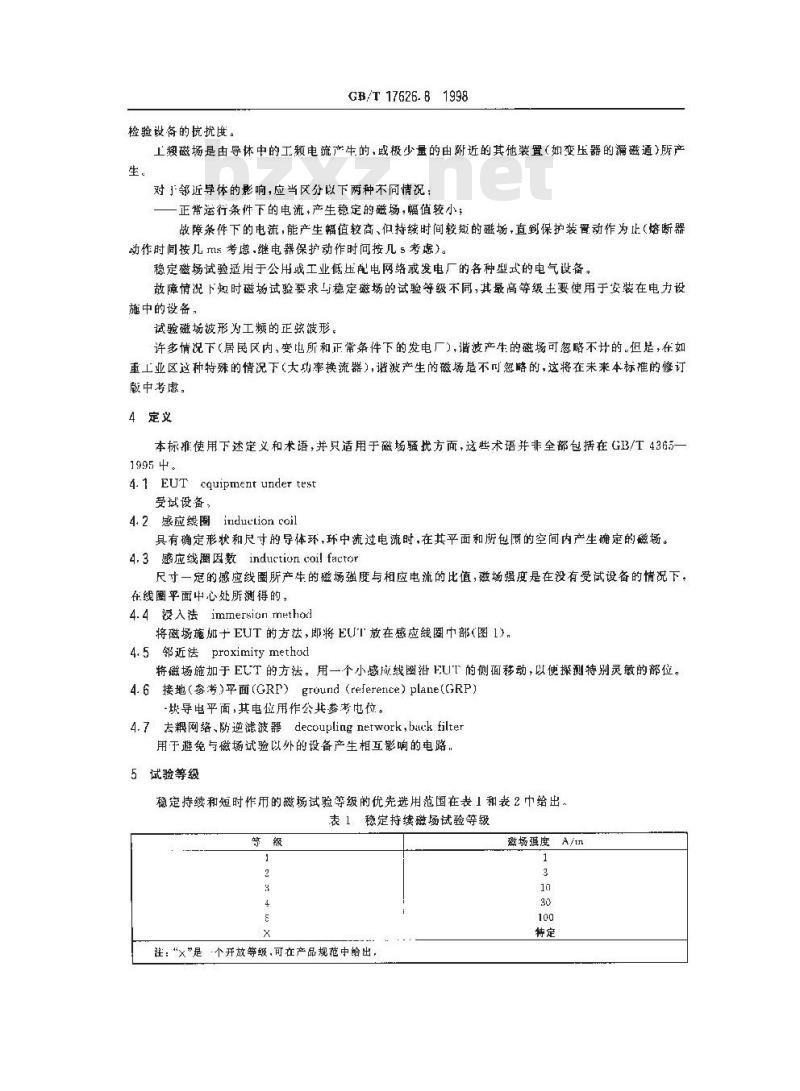

工磁场是由导体中的工电流产生的，或极少量的由附近的其他装置（如变压器的漏磁通)所产生。
对邻近导体的影响，应当区分以下两种不同情况：正常运行条件下的电流，产生稳定的磁场，幅值较小：故障条件下的电流，能产生幅值较高、但持续时间较短的磁场，直到保护装置动作为止（熔断器动作时间按几 T1s:考虑.继电器保护动作时问按几s考虑)。稳定磁场试验适用于公用或工业低压配电网络或发电厂的各种型式的电气设备。故障情况下知时磁场试验要求与稳定磁场的试验等级不同,其最高等级主要使用于安装在电力设中的设备，
试验磁场被形为工频的正弦波形。许多情况下(居民区内、变电所和正常条件下的发电厂)谐波产生的磁场可忽略不计的。但是，在如重上业区这种特殊的情况下(大功率换流器),谐波产生的微场是不可忽略的，这将在未来本标推的修订版中考虑。
4定义
本标殖使用下述定义和术语，并只适用于磁场骚扰方面，这些术语并非全部包括在GB/T 4365-1995 中。
4.1EUT cquipment under test
受试设备，
4.2感应线图induclion coil
具有确定形状和尺寸的导体环，环中流过电流时，在其平面和所包围的空间内产生确定的磁场。4.3感应线圈因数induetion coi! factor尺寸一定的感应线圈所产生的尴场强度与相应电流的比值,磁场强度是在没有受试设备的情况下。在线图平面中心处所测得的，
4.4 夜入法 immersian method将磁场施如于EUT的方法，即将EUT放在感应线圈巾部(图 1)。4.5 邻近法 proximity methocl将磁场施加于ELT的方法。用一个小感应线圈沿FUIT 的侧面移动，以便操测特别灵敏的部位。4.6接地（参考）平面（GRP）ground（reference）plane(GRP）块导电平面，其电位用作公其参考电位。4.7去耦网络、防逆滤波器decouplingnetwork，bau:kfilter用于避免与磁场试验以外的设备产生相互影响的电路。5试验等级
稳定持续和短时作用的磁杨试验等级的优先选用范国在表1和表2中给出。表1稳定持续磁场试验等级
注：“×”是·个开放等级,可在产品规范中给出，磁场强度
GB/T 17626. 8—1998
磁场强度用A/m表示,1 A/m相当于自由空吗的磁感应强度对 1.26 μT表21.5~3的短时试验等级
注；“x\是--个开放等级，可在产品规范中给出有关试验等级选择的资料在附录C中给出。有关实际等级的资料在附录D中给出。6试验设备
磁场强度A/tn
试验磁场由流人感应线圈中的电流产生，用浸人法将试验磁施加到受试设备。应用浸人法试验的例子见图1。
试验设备包括电流源(试验发生器),感应线图和辅助试验仪器。6.1试验发生器
试验发生器输出波形应与试验磁场的波形一致,并能为 6. 2 中规楚的感应线困提供所需的电流。发生器容道的大小应由线困阻抗而定,线关电感间在 2.5 μI(1 m 的标准线圈)到几 μH(如6 μH,1m×2.6m的矩形感应线圈.参见6.2)的范围内。试验发生器的技术参数如下：
一电流，由所选择的最高试验等级和感应线圈因数（参见6.2.2和附录A)确楚。感应线图因数的范围在 0. 87 m--(对台式设备或小型设备试验用的1 m标准线图)到 (. 66 m-1(对立式设备或大型设备试验用的 1 m×2,6 m 矩形感成线菌)之间;短路情况下的可操作性；
…低压输出端与接地端和连（该接地端与实验室的安全地相连）；.--采取预防措施，防止可能注人供电网络或影响试验结果的强骊扰发射。本标雄所考虑的电流源(即试验发生器)的特性和性能在6.1.1中给出。6.1.1试验发生器的特性
典型的电流源出-·台调压器（接至配电网）、台电流互感器和-套短时试验的控制电路组成。发生器应能在连续与式和短时方式下运行。其特性如下：技术参数
稳定持续方式工作时的输出电流范围:1A～100 A.按线图因数划分短时方式工作时的输山电流范用,300A～1000A,按线圈因数划分；输出电流的总畸变率:小」8%：
短时方式工作时的整定时间:1 s ~3 5 注标准线图的电流输出范围，稳定持续方式时为 1.2 A--120 A,短时方式时为 350 A~1 200 A。输出电流波形为正弦波。
发牛器原理图如函2所示。
6.1.2试验发生器特性的较验
为了比较不同试验发生器所得的试验绪果,应对其输出电流参数的基本特性进行校验。应校验与 6.2.1a)小现定的标准感应线圈相连的发生器的输出电流连接线应使用不长于 3m、截面适中的双绞线，
GB/T17626.8—1998
应该校验由发生器产生的扰发射（参见6.1)。校验的特性有，
输出电流值；
总畸变率.
应使用电流探头和具有土2%推确度的测量表来校验6.2感应线圈
6.2.1感应线圈的特性
与前面规定的(参见6.1.1)试验发生器相连接的感应线圈，应产生与所选试验等级和规定的均匀性相对应的磁场强度,
感应线圈应由铜，铅或其他导电的非磁性材料制成，其横截面和机械结构应有利于在试验期间使线图稳定：
上述线可产生本标谁所考虑的磁场+线圈可以是“单匝“线圈，并应具有合适的通流容量，即可满足所选试验等级的带要，
为了减小试验电流，可使用多匝线。感应线圈成具有适当的尺寸，以包围EUT(在三个互相垂直的方位上)。根据 ELJT 的大小,可使用不同尺寸的感应线。下面推荐的尺寸可以在整个EUT（台式设备或立式设备）体积内产生磁场，其偏差为二3dB。附录B中给出了感应线圈的邀场分布特性。a）用于台式设备的感应线围
对小型设备(如计算机监视器，电度表、程控发射机等等)试验时,标尺寸的感应线圈是边长为1 m的正方形，或育径为1 m的圆形,由裁面较小的导体制成。标推正方形线圈的试验体积为0. 6 m×0.6 m×0. 5m(高度)。为了使场均勾性比3dB更好或对更大的设备过行试验，可使用标准尺于的双重线团（亥姆密萃线图）。
双重线圈（亥姆霍线图）成由有适当问隔的两个或多个线圈组成（见图6、图B1、图B5)。间隔距离为0.8m的标准尺寸双重线圈，其场均匀性为3dB的试验体积为0.6mX0.6mX1m(高度），
例如，对丁0. 2 dB不均句性，亥姆霍兹线圜的尺寸及间随距离如图6所示b）用于文式设备的感应线匿
感成綫圈应根据EUT尺寸和场的不同极化方向制造线圈应能包围 EUT,其大小应使得线圈的一边到 EUT 外壳的最小距离等于所考虑 EUT 尺寸的1/3.
线圈应由横截面较小的导体制成。注：上L;T儿于可能较大，虑应线围可出“C\形截面或\T”形裁面的导体制成，以便有足馨的机撼稳定性试验体积由线圈的试验面积（每条边的60%×60%)乘以商度（对应于线图较短·边的50%)米决定。
6.2.2感应线阐的较准，线图因数为了能够比较不同试验设备所得的试验结果，感应线圈应在其运行条件下（即在试验之前,线图内无EUT的由空间条件下进行校准：.-个相对于EUT尺寸合适的感应线圈应采用绝缘支撑，放置在距实验室墙壁和其他磁性物体至少1m远的地方，并应与6.1.2中规定的试验发生器相连腰。应便用合适的磁场探头来校验由感应线圈产生的磁场强度。GB/T 17626. 8—1998
磁场探头应放在感应线圈中心（在没有EU工时），并具有适当的方向性以探测磁场强度的最大值。应调整感应线圈中的电流，以得到由试验等级规定的磁场强度校准应在工频下进行。
校推时成带有试验发生器和感应线围。线圈因数由上述过程确定（和校验）。线阐因数给出了获得所需的试验磁场而注人到线函中的电流值（H/I)。有关试验磁场测量的资料在附录 A 中给出。6.3试验仪器和辅时仪器
6.3.1试验仪器
试验仪器包括用于调节和测量注入感应线圈电流的电流测量系统（探头和仪表）。注，电源、控制和信号线路上的终端网络、防逆滤波等，是其他试验中试验布置的一部分，这重可保留。电流测盈系统是一套经过校准的电流测量仪、探头和分流器。测仪表的准确度应为1.2%。
6.3.2辅助仪器
辅助仪器包括模拟器以及操作和校验受试设备技术性能必需的其他仪器。7试验布工
试验布置包括以下儿个方面：
接地（参考)平面(GRP)！
·受试设备（EUT）；
感应线围；
试验发生器，
试验磁场如果干扰试验仪表和其他诚验装置附近的敏感设备，则成采取预防措施。试验布置的例子在下述图中给出：图3为式设备试验布置示意图：
图4为立式设备试验布置示意图。7.1接地(参考)平面
接地（警考）平面（GRP)应放置在试验室内，受试设备(EUT)和辅助试验设备应放在GRP上，并与GRP连接。
GRP应是0.25mm厚的非磁性金属薄板（钢或铝），也可用其他金属薄板，但其厚度最小应为0.65mm。
GRP的最小尺寸为1m×1m。
GRP的最终尺寸取快于EUT大小。GRP应与实验空的安全接地系统连接。7.2受试设备
受试设备的布置和连接要满足其功能要求。设备应放在GRP上，两者之间有0.1m厚的绝续（如十木块)支撑：
设备外壳应经EUT的接地端子直接与GRP上的安金接地连接。供电、输人和输出回路应与电源、控制和信号源连接。底使用由设备制造商提供或推荐的电缆，若没有推荐，应采用·种适合于受试设备信号的无屏蔽电缆。所有电缆成有1m的长度黎露于磁场中。如果有防逆滤波器，它应接在离EUT有1m电缆长度处，并与接地平面连接。通信线（数据线）应使用技术规范或标准中规定的电缆连接到EUT，7.3试验发生器
GB/T 17626. 8—1998
试验发牛器成放在距感应线不超过3m远处，发生器一竭应与GRP连接，7.4感应线圈
在6.2.1中规定的感底线菌应固住放在其心处的EUT。根据6.2.1a)和b)中规定的一般准则，在不同直方问上试验时，可选择不同尺寸的感应线阅，在垂直位置(水平极化场)使用的感应线圈可直接与GRP连接(在一根垂直导体的根部),GRP作为底边而成为线圈的·-部分。这时，从EUT到GRP的最短距离为0.1m是足够的。感应线圈应以与 6.2. 2 中规定的校准过程相同的方式与试验发生器和连。试验中选择的感应线困应在试验方案中规定。8试验程序
试验程序应包括：
实验室参考条件的校验；
—设备正确操作的预校验
—进行试验！
试验结果的评价。
8. 1实验室参考条件
为使环境参数对试验结果的影响减至最小,试验成在8. 1.1 和 8.1.2 中规定的气候和电磁参考条件下进行，
8.1.1气候条件
试验应按照IEC68-1的标雅气候条件进行：温度:15℃~35℃;
—相对湿度：25%~75%
一大气压力:86 kPa~106 kPa。
注：其他的取值可以在产品规范中出。8.1.2 电磁条件
实验室的电磁条件应能保证正确操作EUJT，面不致影响试验结果。否则，试验成在法拉第笼中进行，
特别悬，实验室的背景电磁场应至少比所选定的试整等级低20dB，8.2进行试验
试验应根据试验方案进行，包括对EUT 技术规范中所规定的性能的校验。电源，信号和其他功能电量应在其额定的范围内使用如果不能得到实际的操作信号，期可来用模拟信号。应在施加诚验场之前进行设备性能的预校验，应采用泛人法对EUIT 施树试验燃场,其布置如7.2 中所规定。试验等级不应超过产品的技术规范，注：为探测EUT 的最数密侧/位置(主要是对周定式的设备而言),时采用邻近法进行试验,这种方法不用于格验。图5给出了由部近法施始试场的示例。根据试验方案中确定的试验磁场的类型（稳定持续的或短时的），其强度和试验的持续时问应决定于所选的试验等级。
a）台式设备
设备应处于6.2.1a）中所规定、图3所示的标准尺(1m×1m）的感应线圈产生的试验磁场中。随后感应线圈应旋转90°，以使EUT暴露在不同方向的试验磁场中。b）立式设备
GB/T 17626. 8 -1998
设备应处于6.2.1b)中所规定的适当大小的感应线圈所产生的试验磁场中，试验应通过移动感应线关来重复进行,在每个正交方向对 EUT 的整体进行试验。试验应以线圈最短-一边的50为为步长，沿EUT的侧面将线圈移动到不同的位置重复进行往：以线最短一边边长的50法为步长移动感应线图，使试验磁场相互重叠。为了使EUT暴露在不同方向的试验磁场中，感应线菌应旋转90°，接着按相间的程序进行试验。9试验结果和试验报告
本章给出了对与本标准有关的试验结果的评价和试验报告的指导性源则，由于受试设备和系统的多样性和差异性，使得确定试验对设备和系统的影响变得比较风难。若专业委员会或产品技术规范没有给山不同的技术要求，试验结果应该按受试设备的运行条件和功能规范进行如下分类：
1) 在技术要求限值内性能正常;2）功能或性能暂时降低或丧失，但能自行恢复；3）功能或性能暂时降低或丧失，但需操作者干预或系统复位。4）因设备（元件）或软件损坏，或数据丢失而造成不能自行恢复至正带状态的功能降低或丧失。设备不症由十应用本标准规定的试验而出现危险或不安企的后果。验收试验时.试验程序和试验结果的说明必须在专门的产品标准中加以描述。一般地，如果设备在整个试验期间显示出其抗扰度，并H在试验结束,EUT满足技术规范中的功能要求，则表明试验合格。
技术规范中可以定义对ET产生的影响，但这些影响可认为是较小的，因而是可接受的对于这些情况，应确认设备在试验结束后能门动恢复其运行功能的能力，应记录设备失去其性能的时间间隔。
这些确认与试验结果的评价是密不可分的。试验报告应包括试验条件和试验结果。GRP
台式设备
图1用漫人法施加试验磁场
立式设备
至能电网电源
GB/T 17626. 8—1998
至题应钱围
V.—调压心—控制回路T。—变流器图2工频磁场试验发生器的原理图GRR
图3台式改备的试验布置
GRF接地平面C，供电回路A安全接地;C-信号回路;S一范缘支座：L一通信线路+ELT-受试设备;13一至电源;I,一感应线期;1)一至信导源,模拟器;L--接地端子,G 至试验发生器图4立式设备的试验布置
CB/T 17626. 8—1998
用邻近法探测磁场敏感性
n一每个义围的数一线阅问的距高，—载困的边长（m）I-电流值(A)+H—磁场强度（A/m)H=1.22Xm/6×I（a=6/2. 5时.磁场强度的非均匀性为=0. 2dB)6亥姆霍兹线困示意图
