【国家标准(GB)】 电磁兼容 试验和测量技术 抗扰度试验总论

GB/T17626.1--1998

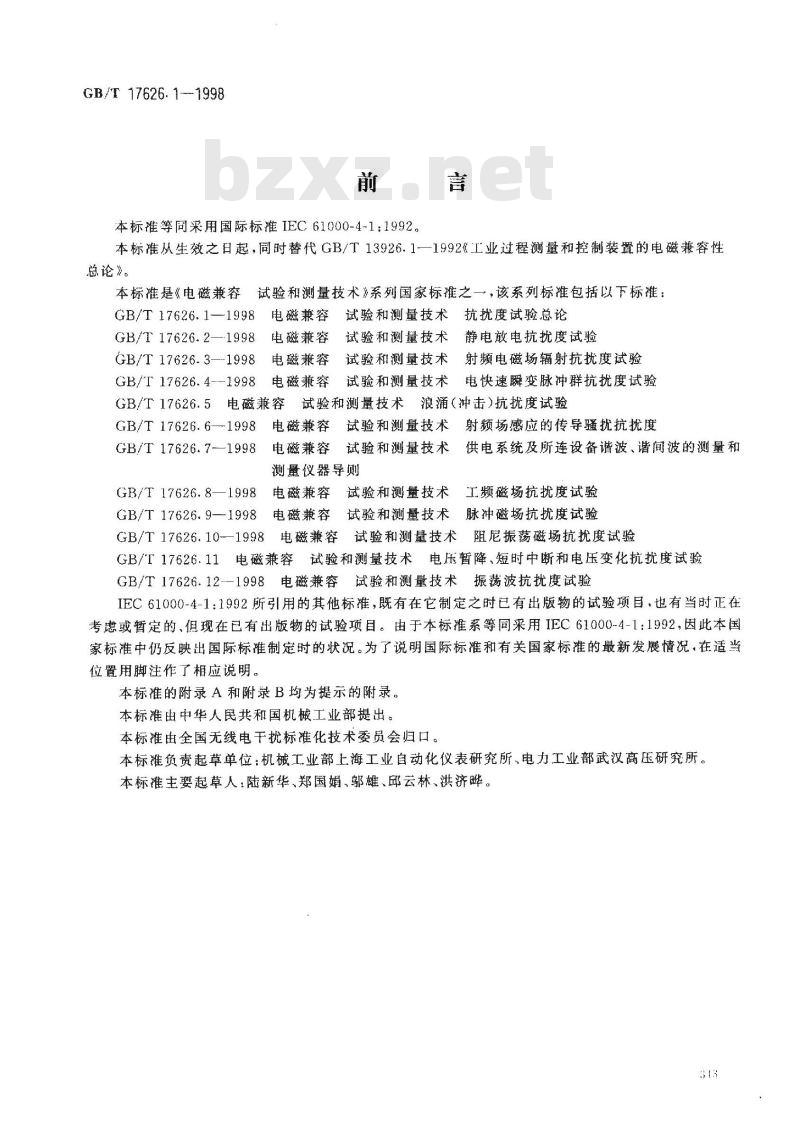

本标准等同采用国际标准IEC61000-4-1：1992。言
本标准从生效之日起，同时替代GB/T13926.1一1992《工业过程测量和控制装置的电磁兼容性总论》。
本标准是《电磁兼容试验和测量技术》系列国家标准之一，该系列标准包括以下标：GB/T17626.1—1998电磁兼容试验和测量技术抗扰度试验总论GB/T17626.2—1998电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3--1998电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4-1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6-1998电磁兼容试验和测量技术射频场感应的传导疆扰抗扰度3电磁兼容试验和测量技术供电系统及所连设备谱波、谐间波的测量和GB/T17626.7-—1998
测量仪器导则
GB/T17626.8—1998电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9—1998电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10--1998电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验GB/T17626.12--1998电磁兼容试验和测量技术振荡波抗扰度试验IEC61000-4-1：1992所引用的其他标准，既有在它制定之时已有出版物的试验项目，也有当时正在考虑或暂定的、但现在已有出版物的试验项目。由于本标准系等同采用IEC61000-4-1：1992，因此本国家标准中仍反映出国际标准制定时的状况。为了说明国际标准和有关国家标准的最新发展情况，在适当位置用脚注作了相应说明。
本标准的附录A和附录B均为提示的附录。本标准由中华人民共和国机械工业部提出。本标准由全国无线电干扰标准化技术委员会归口。本标准负责起草单位：机械工业部上海工业自动化仪表研究所、电力工业部武汉高压研究所。本标准主要起草人·陆新华、郑国娟、邬雄、邱云林、洪济晔。313
GB/T 17626. 1—1998

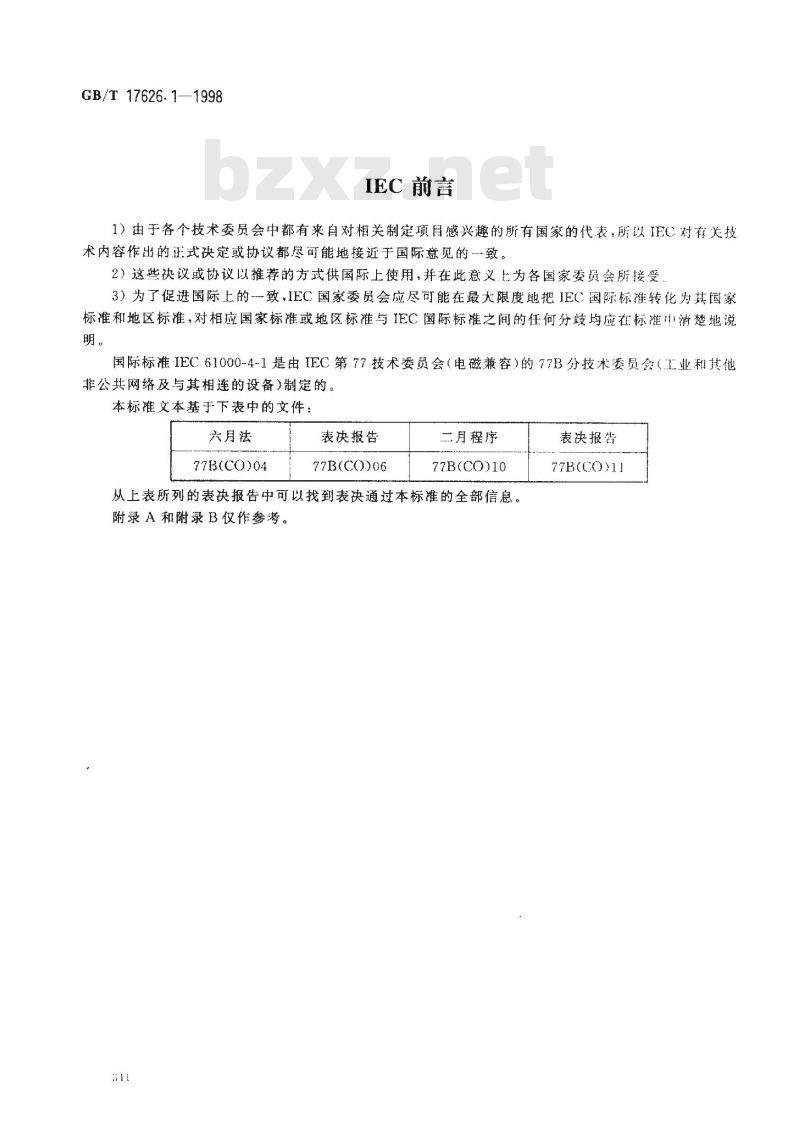

IEC前言
1）由于各个技术委员会中都有来自对相关制定项目感兴趣的所有国家的代表，所以IFC对有关技术内容作出的证式快定或协议都尽可能地接近于国际意见的一致。2）这些决议或协议以推荐的方式供国际上使用，并在此意义上为各国家委员会所接受3）为了促进国际上的一致，IEC国家委员会应尽可能在最大限度地把IEC国际标准转化为其国家标准和地区标准，对相应国家标准或地区标准与IEC国际标准之间的任何分歧均应在标准清楚地说明。
国际标准IEC61000-4-1是由IEC第77技术委员会（电磁兼容）的77B分技术委员会（.工业和其他非公共网络及与其相连的设备）制定的。本标准文本基于下表中的文件：六月法
77B(CO)04
表决报告
77B(CO)06
二月程序
77B(CO)10
从上表所列的表决报告中可以找到表决通过本标准的全部信息。附录A和附录B仅作参考。
表决报告
77B(CO)1)
GB/T 17626.1-—1998

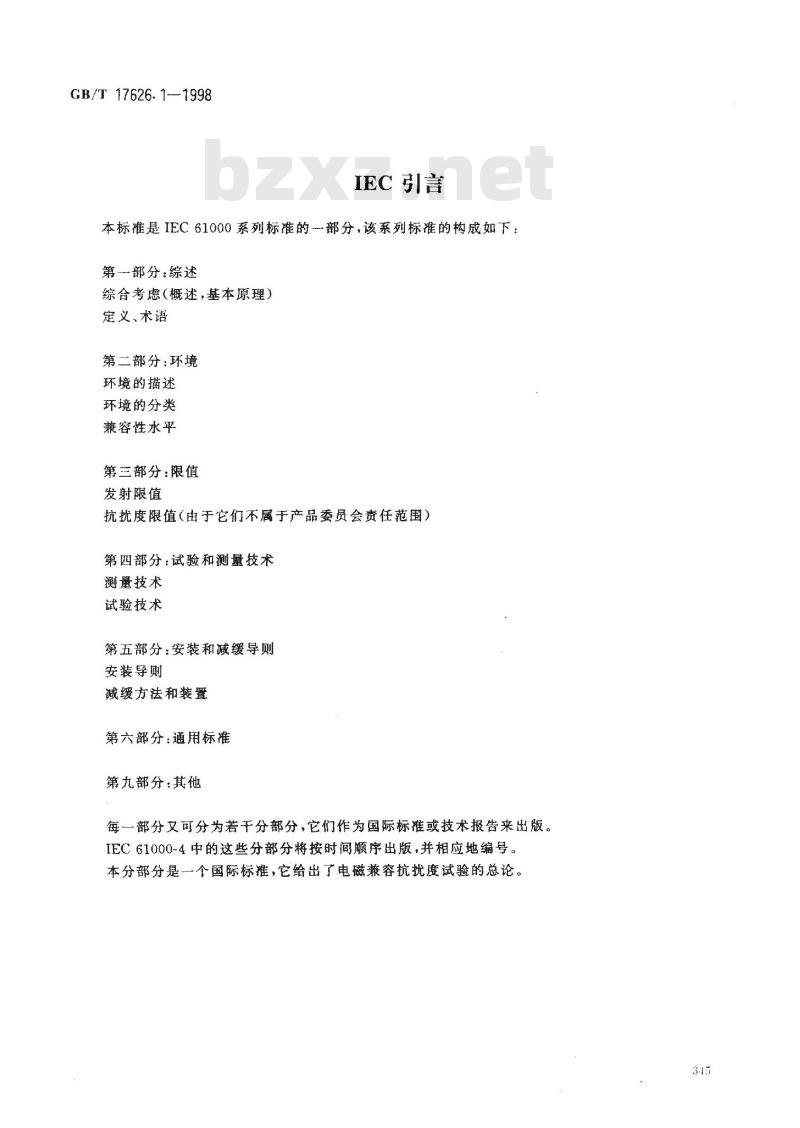

IEC 引言
本标准是IEC61000系列标准的部分，该系列标准的构成如下：第一部分：综述
综合考虑概述，基本原理）
定义、术语
第二部分;环境
环境的描述
环境的分类
兼容性水平
第三部分：限值
发射限值
抗扰度限值（由于它们不属于产品委员会责任范围）第四部分：试验和测量技术
测量技术
试验技术
第五部分：安装和减缓导则
安装导则
减缓方法和装置
第六部分：通用标准
第九部分：其他
每一部分又可分为若干分部分，它们作为国际标准或技术报告来出版。IEC61000-4中的这些分部分将按时间顺序出版，并相应地编号。本分部分是一个国际标准，它给出了电磁兼容抗扰度试验的总论。3.15
1范围
中华人民共和国国家标准
电磁兼容试验和测量技术
抗扰度试验总论
Electromagnetic compatibilityTesting and measurement techniquesOverview of immunity tests
GB/T 17626.1—1998
idt IEC 61000-4-1:1992
代替GB/T13926.1-1992
本标准是FMC（电磁兼容）基础标准。它考察了电气和（或）电子设备（装置和系统）在其电磁环境中的抗扰度试验。在与电力、控制和通讯网络相连设备的抗扰度试验中，对传导及辐射现象都作了考本标准的目的是：
一为有关专业标准化技术委员会或其他团体，电气和电子设备的用户和制造厂商提供有关EMC抗扰度规范和试验的通用的、全面的参考资料；就这些试验的选择和应用提供一般性指导。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T813~~-1989冲击试验用示波器和峰值电压表（negIEC790：1984）GB/T4365—1995电磁兼容术语（idtIEC50(161)：1990)GB/T15283—19940.5级、1级和2级交流有功电度表（idtIEC521：1988）GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则（idtIEC61000-4-7：1991）IEC34-1：1983旋转电机第1部分：额定值和性能IEC255-22-1:1988电气继电器第22部分：测量继电器和保护装置的电气骚扰试验第1分部分：1MHz脉冲群骚扰试验
IEC801-2：1991工业过程测量和控制装置的电磁兼容性第2部分：静电放电要求IEC801-5工业过程测量和控制装置的电磁兼容性第5部分：浪通电压抗扰度要求（考惠中）！）IEC801-6工业过程测量和控制装置的电磁兼容性第6部分：对9kHz以上传导射频扰的抗扰度要求(考虑中)2)
IEC816：1984低压电源和信号线上的短期瞬态的测量方法指导IEC61000-1：1992电磁兼容（EMC）第1部分：综述1）等同采用该标准最新版本的国家标准为GB/T17626.5（idtIEC61000-4-5)《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》。
2）等同采用该标准最新版本的国家标准为GB/T17626.6—1998（idtIEC61000-4~6:1996）《电磁兼容试验和测
量技术射频场感应的传导骚扰抗扰度》。国家质量技术监督局1998-12-31批准316
1999-12-01实施
GB/T 17626. 1- -1998

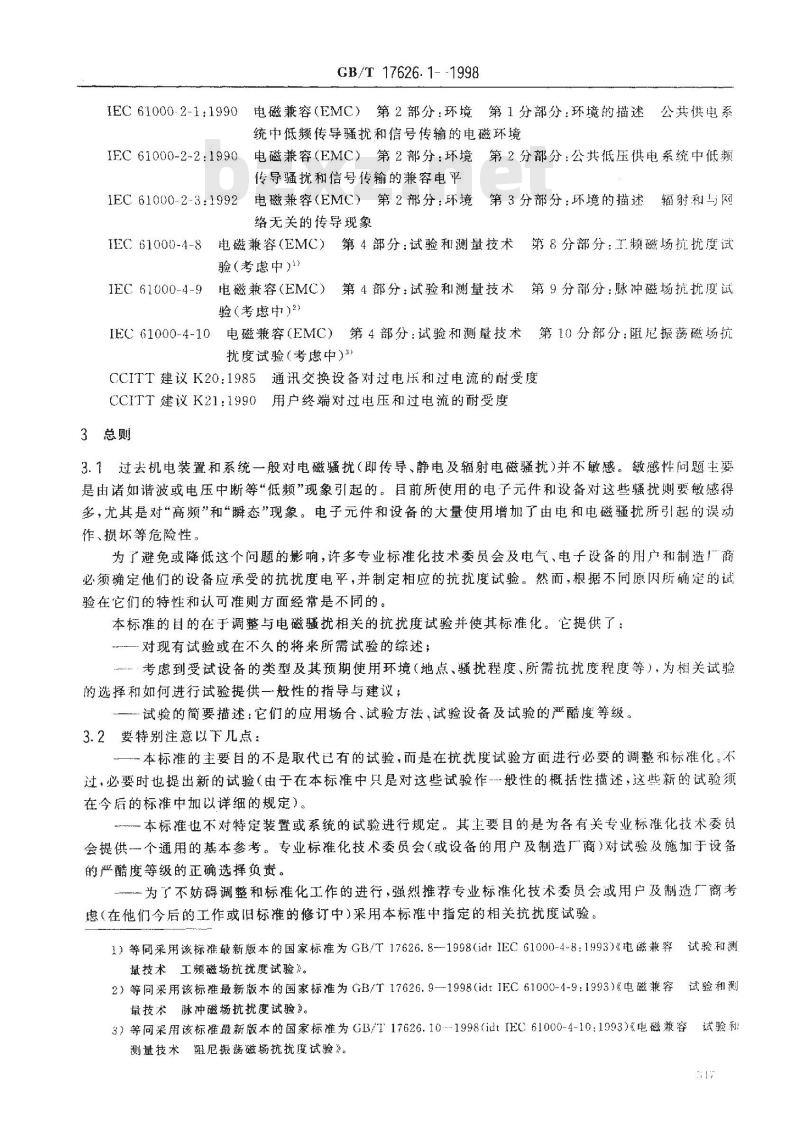

IEC61000-2-1：1990电磁兼容（EMC）第2部分：环境第1分部分：环境的描述公共供电系统中低频传导扰和信号传输的电磁环境IEC61000-2-2：1990电磁兼容（EMC）第2部分：环境第2分部分：公共低压供电系统中低频传导骚扰和信号传输的兼容电平IEC61000-2-3：1992电磁兼容（EMC）第2部分：环境第3分部分：环境的描述辐射和马网络无关的传导现
IEC61000-4-8电磁兼容（EMC）第4部分：试验和测量技术第8分部分：工频磁场抗扰度试验考虑中)1）
IEC61000-4-9电磁兼容（EMC）第4部分：试验和测量技术第9分部分：脉冲磁场抗扰度试验（考虑中）2）
IEC61000-4-10电磁兼容（EMC）第4部分：试验和测量技术第10分部分：阻尼振荡磁场抗扰度试验（考虑中）
CCITT建议K20：1985通讯交换设备对过电压和过电流的耐受度CCITT建议K21：1990用户终端对过电压和过电流的耐受度3总则
3.1过去机电装置和系统一般对电磁骚扰（即传导、静电及辐射电磁骚扰)并不敏感。敏感性问题生要是由诸如谐波或电压中断等“低频”现象引起的。目前所使用的电子元件和设备对这些骚扰则要敏感得多，尤其是对“高频”和“瞬态\现象。电子元件和设备的大量使用增加了由电和电磁骚扰所引起的误动作、损坏等危险性。免费标准下载网bzxz
为了避免或降低这个问题的影响，许多专业标化技术委员会及电气，电子设备的用户和制造厂商必须确定他们的设备应承受的抗扰度电平，并制定相应的抗扰度试验。然而，根据不同原闪所确定的试验在它们的特性和认可准则方面经常是不同的。本标准的目的在于调整与电磁骚扰相关的抗扰度试验并使其标准化。它提供了：—对现有试验或在不久的将来所需试验的综述；·考虑到受试设备的类型及其预期使用环境（地点、骚扰程度、所需抗扰度程度等），为相关试验的选择和如何进行试验提供一般性的指导与建议；一一试验的简要描述：它们的应用场合、试验方法，试验设备及试验的严酷度等级。3.2要特别注意以下几点：
一本标准的主要目的不是取代已有的试验，而是在抗扰度试验方面进行必要的调整和标准化。不过，必要时也提出新的试验（由于在本标准中只是对这些试验作-般性的概括性描述，这些新的试验须在今后的标准中加以详细的规定）。本标准也不对特定装置或系统的试验进行规定。其主要目的是为各有关专业标准化技术委员会提供个通用的基本参考。专业标准化技术委员会（或设备的用户及制造厂商）对试验及施加于设备的严酷度等级的正确选择负责。一为了不妨碍调整和标准化工作的进行，强烈推荐专业标准化技术委员会或用户及制造广商考虑（在他们今后的工作或旧标准的修订中）采用本标准中指定的相关抗扰度试验。1）等同采用该标准最新版本的国家标准为GB/T17626.8--1998(idtIEC61000-4-8：1993)《电磁兼容试验和测量技术工频磁场抗扰度试验》。2）等同采用该标准最新版本的国家标准为GB/T17626.9—1998（idtIEC61000-4-9:1993）《电滋兼容试验和测量技术脉冲磁场抗扰度试验》。3）等同采用该标最新版本的国家标准为GB/T17626.10--1998（idtIEC61000-4-10:1993)《电磁兼容试验利！测量技术阻尼振荡磁场抗扰度试验》。GB/T 17626. 11998
注：本标准仅涉及同电磁抗扰度有关的试验。有关骚扰的起源、兼容电平等更详细的资料，可参见IC7？的其他报告或其他技术委员会的报告。见IEC61000-1IEC61000-2-1，IEC61000-2-2及1EC61000-2-33.3本标准适用于：
一安装或连接到下列环境中的电气和电子设备：·住宅及商业公共低压电网；
·工业低压电网；
·公共及工业用电厂（包括控制室)中的低压控制网络；：电站（包括控制室)中的电网及低压控制网络：·通讯线路
洋：本标准地适用于配有专用电源的装置：传导及辐射骚扰表现为
·电骊扰；
·磁骚扰；
*静电骚扰；
·电磁骚扰；
·低频骚扰（从直流至10kHz～20kHz）：·高频骚扰（达数百MHz，辐射骚扰达1000MHz范围）；，由诸多因素引起的瞬态（持续时间从几毫秒到几纳秒）。其产生原因如：
·骚扰负载（如：非线性负载、波动负载等）；·网络和设备中的切换现象及故障；·大气现象（如：闪电)；
·静电：
·无线电发射机。
本标准试图包含能适用于大量设备和系统的试验。然而，某些特定的设备和系统可能要求不同的试验和（或)另外的试验（如：医疗、军用、船用设备等）。3.4在进行某些抗扰度试验时，可采用那些类似于绝缘试验中所用的试验波形（不过，般采用较低的严酷度等级）。应该注意这两种试验之间的基本区别：绝缘试验的目的是为了保护人、动物或设备避免高压所引起的危险或损坏，它关心绝缘击穿问题。在进行这些试验时，设备往往要同电源脱离。，抗扰度试验的目的是对处于电磁骚扰影响下的设备运行情况进行检查。在进行这些试验时，设备总处于供电状态并正常运转。4定义
本标准采用下列定义（对它们的实际运用作了些注解：图1和图2用图解对某些定义和注解进行了说明）。
注：有关EMC的完整术语，见GB/T4365。在适当的地方，指明了GB/T4365中的出处。4.1 电磁疆扰 electromagnetic disturbance任何可能引起装置、设备或系统性能降低的电磁现象。（GB/T4365---1995中1.5，已修改）4.2 电磁干扰 electromagnetic interference电磁骚扰引起的设备、传输通道或系统性能的下降。（GB/T4365--1995中1.6）注：骤扰和干扰分别是原因和结果。4.3电磁兼容性electromagnetic compatibility(EMC)318
GB/T 17626. 1--1998
设备或系统在其电磁环境中能正常工作且不对该环境中的任何事物构成不能承受的电磁骚扰的能力。(GB/T4365----1995中1.7)
4.4（电磁）兼容电卡（electromagnetic）compatibility level预期加在工作于指定条件的装置、设备或系统上的规定的最人电磁骚扰电平。（G13/T4365--1995中3.10)
注：实际上电磁兼容电平并非绝对最大值，面可能以小概率超出。4.5（对骚扰的）抗扰度immunity(toadisrurbance）装置、设备或系统面临电磁骚扰不降低运行性能的能力。（GB/T4365--1995中1.20）4.6抗扰度电平immunitylevel
将某给定电磁骚扰施加于某一装置、设备或系统而其仍能正常工作并保持所需性能等级时的最大骚扰电平。（GB/r4365-1995中3.14)4.7（电磁）敏感性（electromagneric）susceptibility在存在电磁骚扰的情况下，装置，设备或系统不能避免性能降低的能力。注：感性高，抗扰度低。（GB/T43651995中1.21）EUT：\受试设备\的缩写。
4.8严酷度等级severity level
为抗抗扰度试验规定的施加影响的电磁量的值。注：试验标准可按照不同的抗扰度电平来规定若下个严酷等级。4.9瞬态transient
在两相邻稳定状态之间变化的物理量或物理现象，其变化时闻小于所关注的时间尺度。（GB/T4365-1995 中 2. 1)
注：瞬态可以是…个任意极性的单向脉冲或第一个尖峰为任意极性的阻尼振荡波。4.10电压浪涌voltage surge
沿线路或电路传播的瞬态电压波。其特征是电压快速上升后缓慢下降。（GB/T4365-1995中8.11)
注：电压浪涌的时间参数定义如下：-*-根据（B/T4365-1995中2.5，上升时间是从峰值的10%至90%的上升时间（10%/90%上升时间）：-持续时间是在波的上升沿和下降沿之间50%峰值的持续时间（50%/50%持续时问）。4.11电源线power lines
从电源（交流或直流电压）引出的线路。4.12控制线control lines
在本标准中，所有用于控制、信号传输及测量的线路。4.13共模电压，不对称电压common modevoltage，asymmetrical voltage每个导体与规定参考点（通常是地或机壳）之间的相电压的平均值。（GB/T4365---1995中4.9）4.14差模电压，对称电压differential modevoltagesymmetrical voltage--组规定的带电导体中任意两根之间的电压。（GB/T4365-1995中4.8）骚扰电平、兼容电平、抗扰度电平和敏感性电平之间的理论联系如图1所示。然而，应当注意，骚扰电平通常服从统计分布规律。实际上，确定骚扰罕见的实际最高电平是非常困难的，面且往往是不可能的。另外，将绝大多数装置在大部分时间内不会暴露于其中的最高骚扰值定义为兼容电平通常是不经济的。
由于这些原因，对于某些技术委员会来说，将兼容电平定义为只会为少数或极少数的物体所超过的骚扰电平，而不是骚扰的“最大值”看来是合适的。例如，典型的兼容电平值可以是统计分布值的95%、98%或99%。该值应由TC77设定，或者在特殊情况下，由相关专业标准化技术委员会或通过出有关各方达成的协议来设定。
应当看到，敏感性电平可能也会呈统计分布。敏感性的最低限值实际上可以由“通过/不通过抗扰度试验电平来定义。
GB/T 17626. .-1998
设备的敏感性电平
抗扰度(试验)电平
兼容电平
发射限值
图1电磁骚扰不同电平之间的关系图2表示在计及扰电平和敏感性电平统计分布的情况下，骚扰电平、兼容电平、抗扰度（试验）电平和敏感性电平间的关系。
设备的敏感性（统计分布）
抗扰度限值（规定试验值）
兼容电平（常规值）
总的疆扰电平（统计分布）
著干骚扰源的总和
统计分布
图2计及统计特性、电磁骚扰不同电平之间的关系由此可见，兼容电平不应当被看作一个确定的骚扰电平，而更应被视为一个常规的参考值，可以在该值的基础上调整骚扰电平和抗扰度/试验电平之间的关系。5抗扰度试验目录
以附录A给出的总的框架为基础，可以认为下列试验足以覆盖骚扰的整个领域，在附录A中给出了这些试验的简短描述。
5.1低频骚扰
GB/T 17626. 1---1998
同低压供电网络中传导低频扰有关的抗扰度试验：a）谐波；
b）谐间波；
c）电源信号传输系统（100Hz~150（450）kHz）；d）电压波动；
e）电压暂降和短时中断；
f）三相电压不平衡；
g）工频变化；
h）交流网络中的直流分量。
5.2传导瞬态和高频骚扰
同传导瞬态和高频骚扰有关的抗扰度试验：a）100/1300us电压浪涌（熔断器熔断）；b）1.2/50μs（电压）—8/20us(电流）浪涌；c）快速瞬态电压脉冲群（n×5/50ns）；d）振铃波(0.5μs/100kHz)；
e）阻尼振荡波（0.1MHz和/或1MHz)；f）高频感应电压（0.01MHz～1MHz)；g）传导射频骚扰；
h）10/700μs电压浪涌。
5.3静电放电
同静电骚扰有关的抗扰度试验：a）静电放电（ESD)。
5.4磁骚扰
同磁骚扰有关的抗扰度试验：
a）工频磁场;
b）脉冲磁场；
c）阻尼振荡磁场。
5.5电磁骚扰
同电磁骚扰有关的抗扰度试验：a）辐射电磁场。
5.6其他抗扰度试验
a）控制和信号线上的工频电压；b）控制和信号线上的直流电压。6环境条件
对于特定产品，有关试验和严酷度等级的选择通常取决于环境条件。在本条款的范围内，“环境条件”包括电磁环境及安装条件。由于这些影响的多样性，有必要为各类骚扰定义特定的环境条件。低压供电网络中的低频骚扰
考虑了三种类型的环境：
一具有相对较低骚扰电平的公共低压配电网络；具有相对较高骚扰电平的工业低压配电网络；——电站中的低压网络。
瞬态和高频骚扰
这类骚扰的电平取决于：
一电磁骚扰源；
GB/T 17626.11998
一安装条件，如屏蔽、接地、过电压保护等。静电放电
环境条件主要取决于安装条件（特别是地面类型）及气候条件（空气凝度），共定义了四种环境等级附录A的A3.1中静电放电的簡短描述对此作了说明。磁骚扰
施加影响的磁场取决于流经设备附近导体中的电流和它们之间的距离以及附近磁性材料的存在情况。可以区分用于低压配电网络中的设备及用于电站中的设备。目前正在考虑规定不同等级。
辐射电磁场骚扰
施加影响的电磁场取决于发射机的功率及其与设备间的距离。由手持无线电收发机产生的于扰被认为需给予特别的关注。共定义了四个等级，附录A的A5.1中对辐射电磁场试验的简短捕述对此作了说明。
7抗扰度试验选择指导
抗扰度试验可适用于设备的：
开发阶段的设计试验；
—型式试验；
验收试验。
对设备必须进行提供所需可靠性所必需的全部试验，但显而易见，又不得不将试验项目总数限制到合理的最小值。与型式试验相比较，减少产品验收试验的总数是可以接受的。应用于某一特定产品抗扰度试验的选择取决于诸多因素，主要是：影响该设备的骚扰的类型；
环境条件；
~所需的可靠性和性能；
经济约束。
由于要考虑的设备和环境条件的多样性，很难指出有关抗扰度试验选择的推确规则。这种选择主要是有关专业标准化技术委员会的任务，或者可由生产厂商和用户间的协议来确定。表1可用作抗扰度试验选择的准则。
表中共区分了同位置有关的三种环境：a）安装在公共低压配电网络中的设备：“一可能具有最低要求的非公用（家庭和商业使用)设备；一供公用事业使用的设备，根据它们的特殊功能和无监视条件下长时间工作的特点，可能需要满足较前一·类设备更高的要求。b）安装在工业低压电网及工业控制网络中的设备，这种场合中，可能会有较强的骚扰。c）安装在电厂中（如：高压/中压变电站）中的设备，这种场合中，由于特殊的切换和故障现象·会产生特殊和极端的影响。
表1中未包括为信息处理设备和医疗设备提供的经特别防护的场所（如：计算机房、控制室等），这些场所应被视为特殊位置，其特点在于它们的安装条件以及试验和严酷度等级的专门选择。2
A1.1谐波
A1.2谐间波
信号电压
A1.1电压波动
电压暂降和短时中断
三相电压不平衡
工频变化
交流网络中的直流分量
100/1.300us电压浪涌
1.2/50μs(电压）--8/20μs（电流)浪涌
快速瞬变脉冲群
振铃波
阻尼振荡波
高频感应电压
传导射频骚扰
10/700pus电压浪涌
静电放电
工频磁场
脉冲磁场
阻尼振荡磁场
辐射电磁场
控制和信号线上的工频电压
控制和信号线上的直流电压
a）设备类型
GB/T 17626.1-1998
抗扰度试验选择指导
公共网络，包括家庭、
办公室及类似用途
控制和信号
考虑中
公共网络：公用事业用低压设备，如电动机：工业设施及电厂
控制和信号
考患中
考虑中
家庭及办公室：非公用低压设备，如加热调节器、洗衣机、办公机器等，工业设施及电厂：用于受强烈骚扰网络中的低压设备；一中压和高压电站：商压设备附近的低压设备。b）缩写和注释
***：推荐的。
**：可能的。
*：在特殊情况下。
表格中的空格表示该产品无须进行此项试验。1）主要适用于暴露于闪电（户外)中的设备。2）主要适用于不暴露于闪电（户外）中的设备。中压和高压电站
控制和信号
考虑中
考虑中
3）对高压变电站是推荐的；对中压电站可能不必要。c）相关试验和严酷度等级的选择是有关专业标准化技术委员会的责任，或者可由用户和生产厂商间的协议来确定。本表给出了试验选择的指导。3
8严酷度等级的选择
GB/T 17626.1---1998
对大多数试验，均提出了若干个严酷度试验等级。由于设备品种繁多，以及对这些设备的不同要求和环境条件的多样性，不可能为每种特殊情况下试验等级的选择确立精确的判断标准。然面，下列这些最重要的因素能用作严酷度等级选择的准则：在指定环境条件下用户所需要的可靠性程度；环境条件，它表明了骚扰电平；—一经济约束，选择极端试验值可能会使产品不经济；一一通常不能对这些因素进行单独考虑。这些因素共同作用，甚至可能会相互抵触，例如，非常高的可靠性要求同经济约束是矛盾的。合适的试验等级的选择是相关专业标准化技术委员会的任务，或者由生产厂商和用户达成的协议来确定；在所有情况下，都应考虑技术-经济最佳方案。附录A中的表格给出了对各种试验推荐严酷度等级的综述。：9试验结果的评估
由于受试设备和系统的多样性和差异性，使得确定试验对设备和系统的影响变得比较困难。若有关专业标准化技术委员会或产品技术规范没有给出不同的技术要求，试验结果应该按受试设备的运行条件和功能规范进行如下分类。a）在技术要求限值内性能正常；b）功能或性能暂时降低或丧失，但能自行恢复；c）功能或性能暂时降低或丧失，但需操作者干预或系统复位；d）因设备（元件）或软件损坏，或数据丢失而造成不能自行恢复至正常状态的功能降低或丧失验收试验时，试验程序和试验结果的说明必须在专门的产品标准中加以描述。一般地，如果设备在整个试验期间显示出其抗扰度，并且在试验结束后，受试设备满足技术规范中的功能要求，则表明试验合格。技术规范可以定义对受试设备产生的影响，这些影响可认为是不重要的，因而是可接受的。对于这些情况，应确认设备在试验结束后能自动恢复其运行功能的能力，应记录设备失去其性能的时间间隔。这些确认与对试验结果的评价密不可分。试验报告应包括试验条件和试验结果。3.1
