【国家标准(GB)】 钢的伸长率换算 第1部分:碳素钢和低合金钢

GB/T 17600.1—1998

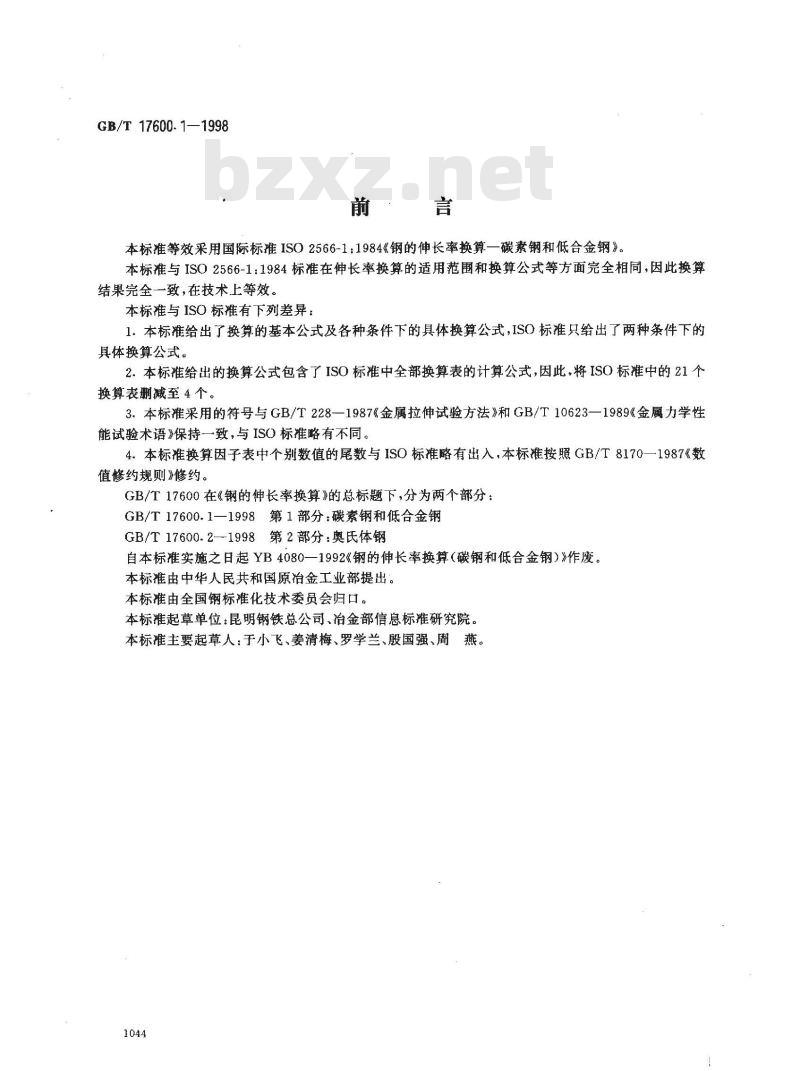

前·言
本标准等效采用国际标准ISO2566-1：1984《钢的伸长率换算一碳素钢和低合金钢》。本标准与ISO2566-1：1984标准在伸长率换算的适用范围和换算公式等方面完全相同，因此换算结果完全一致，在技术上等效。本标准与ISO标准有下列差异：
1．本标准给出了换算的基本公式及各种条件下的具体换算公式，ISO标准只给出了两种条件下的具体换算公式。
2.本标准给出的换算公式包含了ISO标准中全部换算表的计算公式，因此，将ISO标准中的21个换算表删减至4个。
3.本标准采用的符号与GB/T228—1987《金属拉伸试验方法》和GB/T10623—1989《金属力学性能试验术语》保持一致，与 ISO标准略有不同。4.本标准换算因子表中个别数值的尾数与ISO标准略有出入，本标准按照GB/T8170一1987《数值修约规则》修约。
GB/T17600在《钢的伸长率换算》的总标题下，分为两个部分：GB/T17600.1一1998第1部分：碳素钢和低合金钢GB/T17600.2--1998第2部分：奥氏体钢自本标准实施之日起YB4080一1992《钢的伸长率换算（碳钢和低合金钢）》作废。本标准由中华人民共和国原治金工业部提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：昆明钢铁总公司、治金部信息标准研究院。本标准主要起草人：于小飞、姜清梅、罗学兰、殷国强、周燕。1044
GB/T 17600.1—1998

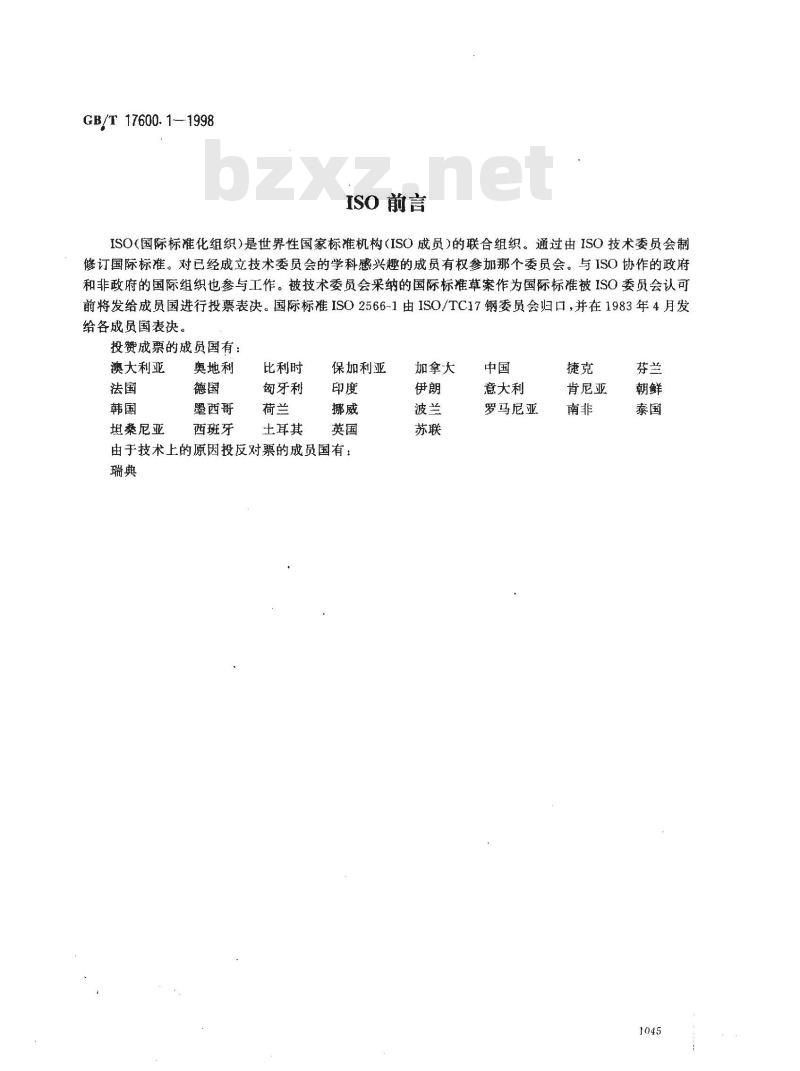

ISO前言
ISO（国际标准化组织）是世界性国家标雅机构（ISO成员）的联合组织。通过由ISO技术委员会制修订国际标准。对已经成立技术委员会的学科感兴趣的成员有权参加那个委员会。与ISO协作的政府和非政府的国际组织也参与工作。被技术委员会采纳的国际标准草案作为国际标准被ISO委员会认可前将发给成员国进行投票表决。国际标准ISO2566-1由ISO/TC17钢委员会归口，并在1983年4月发给各成员国表决。
投赞成票的成员国有：
澳大利亚
坦桑尼亚
奥地利
墨西哥
西班牙
比利时
匈牙利
土耳其
保加利亚
由于技术上的原因投反对票的成员国有：瑞典
加拿大
意大利
罗马尼亚
肯尼亚

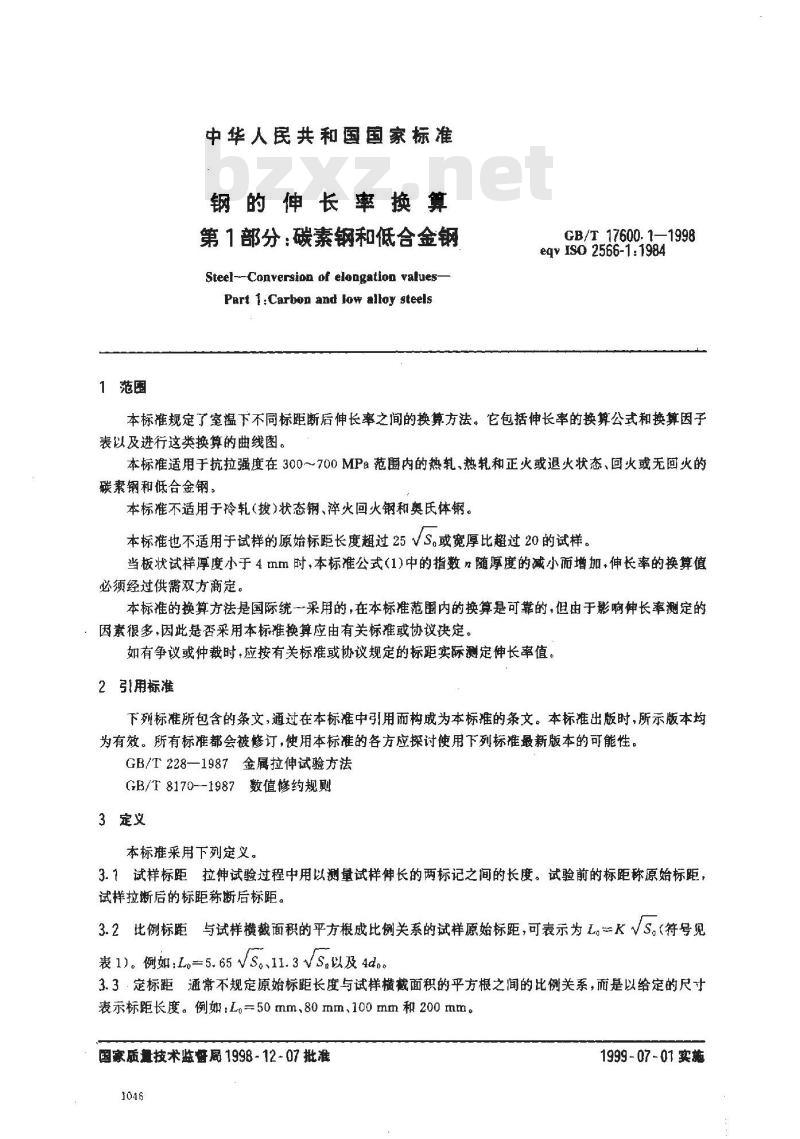

1范圈
中华人民共和国国家标准
钢的伸长率换算
第1部分：碳素钢和低合金钢
Steel--Conversion of elongation values-Part 1:Carbon and low alloy steelsGB/T 17600. 1—1998
eqvIs0 2566-1:1984
本标谁规定了室温下不同标距断后伸长率之间的换算方法。它包括伸长率的换算公式和换算因子表以及进行这类换算的曲线图。本标准适用于抗拉强度在300～700MPa范围内的热轧，热轧和正火或退火状态、回火或无回火的碳素钢和低合金钢。
本标不适用于冷轧（拔）状态钢、淬火回火钢和奥氏体钢。本标准也不适用于试样的原始标距长度超过25VS。或宽厚比超过20的试样。当板状试样厚度小于4mm时，本标准公式(1)中的指数n随厚度的减小而增加，伸长率的换算值必须经过供需双方商定。
本标准的换算方法是国际统一采用的，在本标准范围内的换算是可靠的，但由于影响神长率测定的：因素很多，因此是否采用本标准换算应由有关标难或协议决定。如有争议或仲裁时，应按有关标准或协议规定的标距实际测定伸长率值。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，GB/T228—1987金属拉伸试验方法GB/T8170--1987数值修约规则
3定义
本标推采用下列定义。
3.1试样标距拉伸试验过程中用以测量试样伸长的两标记之间的长度。试验前的标距称原始标距，试样拉断后的标距称断后标距。3.2比例标距与试样横截面积的平方根成比例关系的试祥原始标距，可表示为LKs。（符号见表1)。例如；Lo=5.65VS。11.3 VS.以及4d。3.3·定标距通常不规定原始标距长度与试样横截面积的平方根之间的比例关系，而是以给定的尺寸表示标距长度。例如：Lg=50mm、80mm、100mm和200mm。国家质量技术监督局1998-12-07批准1046
1999-07-01实施
4符号
本标准采用的符号见表1。
实测断后伸长率
断后伸长率
GB/T 17600. 1—1998
表１符号
圆形试样乎行长度部分的原始直径Lo
5伸长率的换算
5.1基本公式
试样的原始标距
8.所对应试样的原始标距
试样原始横面积
所对应试样的原始横截面积
拉伸试样的比例系数,K=L。/s。,所对应试样的比例系数，K,=Lor/Vs近似材料常数，在本标准适用范围内n=0.4不同比例标距之间伸长率的换算因子不同定标距之间伸长率的换算因子明
标距5.65S.的伸长率与不同定标距伸长率之间的换算因子标距4VS。的伸长率与不同定标距伸长率之间的换算因子伸长率的换算以Oliver公式为基础，用于换算的基本公式可表示为：8, = (Lo/ VS.)\.(NS./Lo)\-8或
0 = (K/K.)\-
（1）
为便于使用，本标准给出了由基本公式导出的，在不同条件下使用的简化公式及换算因子；根据公式绘制了曲线图，可从图形上直接查出伸长率的换算值。注：本标准中伸长率的换算值按GB/T228和GB/T8170的相应条款进行修约。5.2由已知比例标距的伸长率换算到另一个比例标距的伸长率根据公式（2)计算出常用比例试样的（K/K.)0.4值，称换算因子入,列于表2，则8,=入·。例：已知标距5.65Vs。的伸长率为25%，换算成标距11.3√s。的伸长率。查表2，入=0.758，则8,=0.758×25%=18.95%、修约到19%。5.3横截面积相等的试样，从一个定标距伸长率换算到另一个定标距的伸长率将基本公式(1)简化：
0f = (Lo/Lor)0.4. 8
计算出常用定标距试样的（Lo/Lor）0.4值，称换算因子α，列于表3，则,一α·。(3）
例：已知定标距为200mm试样的实测伸长率为20%，换算到相同横截面积下，定标距为100mm的伸长率值，查表3，得知α=1.320，则a=1.320×20%=26.40%，修约到26%。5.4由比例标距伸长率换算定标距的伸长率将基本公式简化成：
0. = K0.4 .(VSo./lr)a.4. d
如果已知标距为5.65√S。的伸长率，需换算成其他定标距试样的伸长率，则：（4）
GB/T17600.1-1998

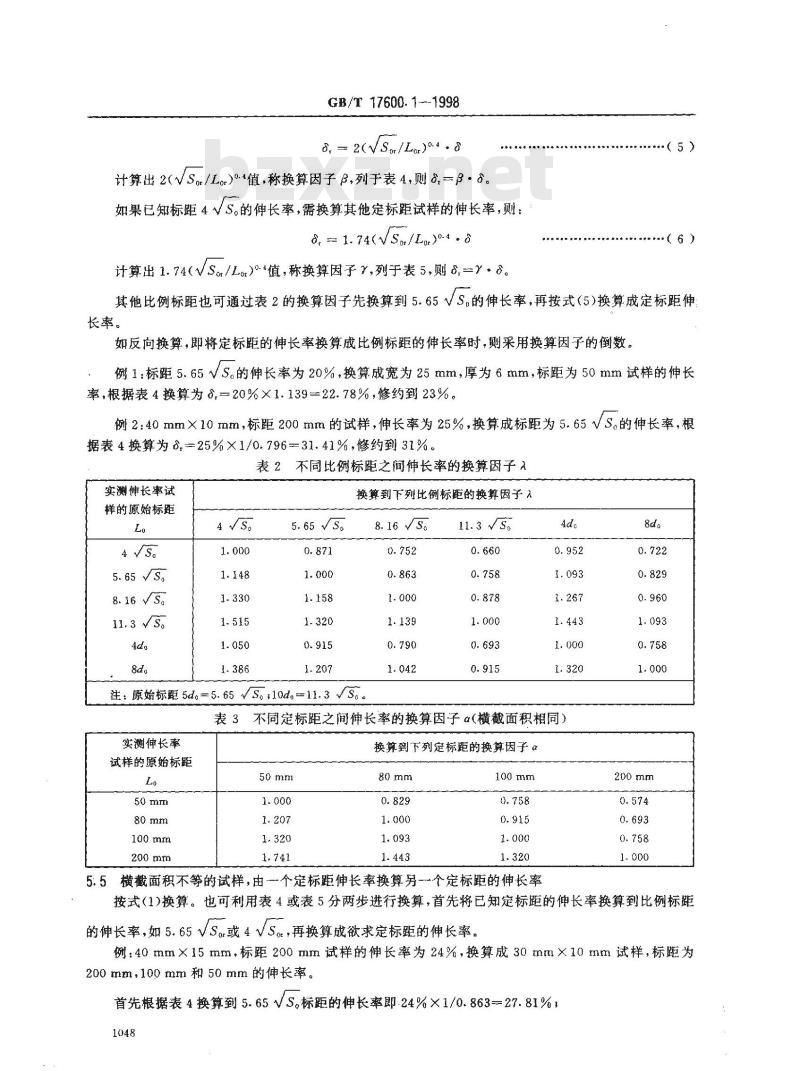

3, = 2(VS./Lor)0.4 .
计算出2(VSor/Lor）°4值，称换算因子β，列于表4.则=β·8。如果已知标距4VS。的伸长率，需换算其他定标距试样的伸长率，则：8, = 1. 74(VS. /Lr)0-4 - 8
计算出1.74（S/Lr）04值，称换算因子，列于表5，则=8。+*(5)
其他比例标距也可通过表2的换算因子先换算到5.65Vs。的伸长率，再按式（5)换算成定标距伸：长率。免费标准下载网bzxz
如反向换算，即将定标距的伸长率换算成比例标距的伸长率时，则采用换算因子的倒数。例1：标距5.65√s。的伸长率为20%，换算成宽为25mm，厚为6mm，标距为50mm试样的伸长率，根据表4换算为8,=20%×1.139=22.78%，修约到23%。例2:40mm×10mm，标距200mm的试样，伸长率为25%，换算成标距为5.65VS。的伸长率，根据表4换算为,=25%×1/0.796一31.41%，修约到31%。表2不同比例标距之间伸长率的换算因子入实测伸长率试
样的原始标距
换算到下列比例标距的换算因子入8.16s
注：原始标距5d。=5.65s。10dg=11.3VS。11.3Vs。
表3不同定标距之间伸长率的换算因子α（横截面积相同）实测伸长率
试样的原始标距
换算到下列定标距的换算因子α100mm
5.5横截面积不等的试样，由一个定标距伸长率换算另一个定标距的伸长率8d。
按式（1)换算。也可利用表4或表5分两步进行换算，首先将已知定标距的伸长率换算到比例标距的伸长率，如5.65VS。r或4VSo，再换算成欲求定标距的伸长率。例：40mm×15mm，标距200mm试样的伸长率为24%，换算成30mm×10mm试样，标距为200mm，100mm和50mm的伸长率。首先根据表4换算到5.65VS。标距的伸长率即.24%×1/0.863=27.81%；1048
GB/T17600.1—1998
换算到30mm×10mm，200mm标距的伸长率，即8,=27.81%×0.752=20.91%（见表4），修约到21%
换算到30mm×10mm，100mm标距的伸长率，8,=27.81%×0.992=27.58%，修约到28%；换算到30mm×10mm，50mm标距的伸长率，8,=27.81%×1.309=36.40%，修约到36%。其他比例标距的伸长率可根据表2给出的换算困子换算。6曲线图的应用
6.1曲线图1～图5是伸长率换算的另-种快速方法。6.2图1和图2是根据式（5)在等式两边取对数而得到的，图1用于标距5.65VS。和50mm之间的伸长率换算，图2用于标距5.65VS。和200mm之间的伸长率换算。例：25mm×12.5mm，横截面积为312.5mm2，标距为200mm的试样，伸长率21%，求标距5.65Vs。的伸长率。
从图2的横坐标上找到312.5mm和纵坐标上找到21，其交点通过的斜线所对应的值为27.7%，修约到28%；即欲求的5.65VS。标距的伸长率值。6.3图3和图4是根据式(6)在等式两边取对数而得到的，分别用于4Vs。与50mm及4Vs。与200mm之间的伸长率换算，应用方法同6.2。6.4图5是根据式(2)的换算因子入一（K/K,)°*取对数得到的，即：Iga 0.4lgK - 0. 4lgK,
用于获得各种类型试样的换算因子入，应用中需按下述步骤进行：a）计算出两个试样的比例系数，K=Lo/VS。、K,-Lar/VSor（7)
b）从图5上读出换算因子入，即横坐标上找到K，纵坐标上找到K，，其交点通过的斜线所对应的值为值；
c）求得的伸长率为：,一入·8。例：14mm×30mm板状试样，横截面积为420mm2，定标距L。=200mm的实测伸长率为20%，需换算同样横截面积下Lar=100mm时的伸长率。首先求出K-200/V420=9.76，K，=100//420-4.88。再从图5的横坐标找到9.76，纵坐标找到4.88，其交点处于斜线1.30与1.35之间、^=1.32。最后=1.32×20%=26.4%，修约到26%。表4标距5.65Vs。的伸长率与不同定标距伸长率的换算因子β欲求伸长率试样的
横截面积Sor
200 mm
由标距5.65VS。换算到下列定标距的换算因子β100mm
欲求伸长率试样的
横截面积Sar
200 mm
GB/T17600.1-1998
表4(续）
由标距5.65VS。换算到下列定标距的换算因子β100mm
欲求伸长率试样的
横截面积Sor
GB/T17600.1-1998
表4（续）
由标距5.65/S.换算到下列定标距的换算因子β80mm
欲求伸长率试样的
横截面积Soz
欲求伸长率试样的
横截面积So
GB/T17600.1—1998
表4(完）
由标距5.65/S。换算到下列定标距的换算因子β100mm
表5标距4VS。的伸长率与不同定标距伸长率的换算因子由比例标距 4/S。换算到下列定标距的换算因子100mm
200 mm
欲求伸长率试样的
横截面积Sor
GB/T17600.1—1998
表5（续）
由比例标距 4 S。换算到下列定标距的换算因子100mm
欲求伸长率试样的
横截面积 Sor
1·500
GB/T17600.1--1998
表5（完）
由比例标距4S。换算到下列定标距的换算因子100mm
GB/T17600.1--1998
5.65Vs。的伸长率
横截面积,mm2
图15.65Vs。与50mm定标距的伸长率的换算500
