【国家标准(GB)】 滚珠丝杠副 第2部分:公称直径和公称导程 公制系列

GB/T 17587. 2 - 1998

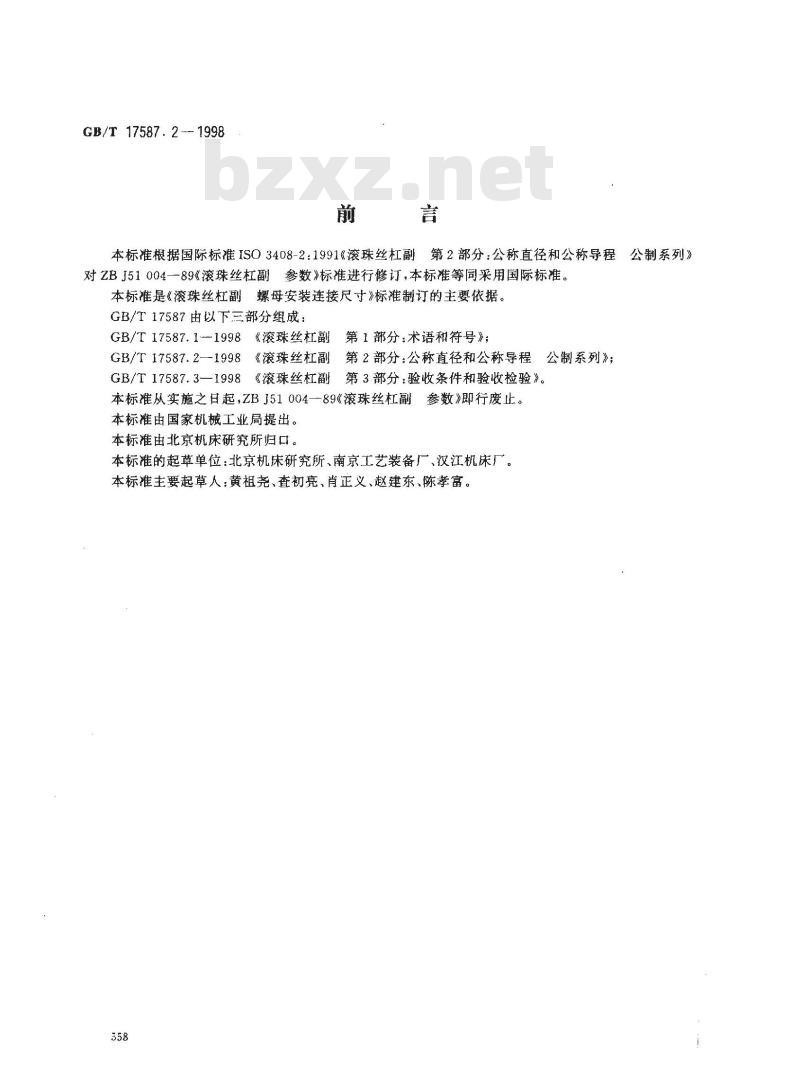

本标准根据国际标准ISO3408-2：1991《滚珠丝杠副第2部分：公称直径和公称导程公制系列》
对ZBJ51004—-89《滚珠丝杠副参数》标准进行修订，本标准等同采用国际标准。本标准是《滚珠丝杠副螺母安装连接尺寸》标准制订的主要依据。GB/T17587由以下三部分组成：
GB/T17587.1-1998《滚珠丝杠副GB/T17587.2—1998《滚珠丝杠副GB/T17587.3—1998《滚珠丝杠副第1部分：术语和符号》；
第2部分：公称直径和公称导程公制系列》；第3部分：验收条件和验收检验》。本标准从实施之日起，ZBJ51004—89《滚珠丝杠副参数》即行废止。本标准由国家机械工业局提出。本标准由北京机床研究所归口。本标准的起草单位：北京机床研究所、南京工艺装备厂、汉江机床厂。本标准主要起草人：黄祖尧、查初亮、肖正义、赵建东、陈孝富。558免费标准bzxz.net
GB/T 17587. 2 - 1998

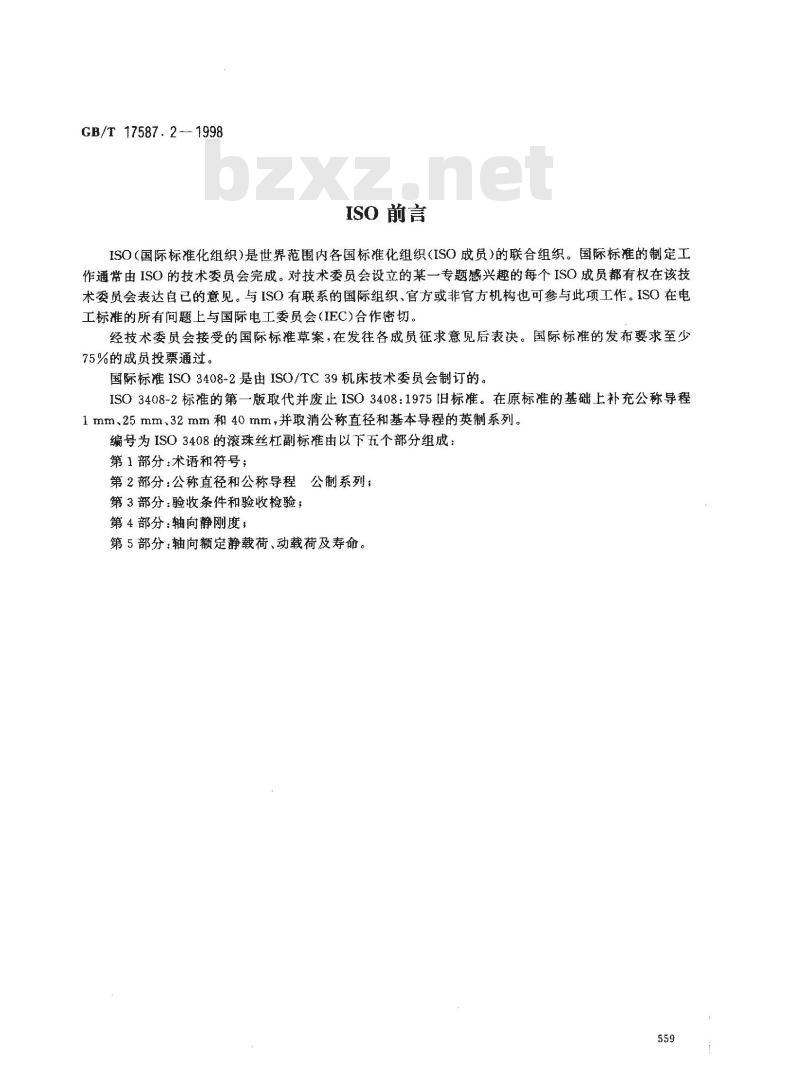

ISO前言
ISO（国际标准化组织）是世界范围内各国标准化组织（ISO成员）的联合组织。国际标准的制定工作通常由ISO的技术委员会完成。对技术委员会设立的某一专题感兴趣的每个ISO成员都有权在该技术委员会表达自已的意见。与ISO有联系的国际组织、官方或非官方机构也可参与此项工作。ISO在电工标准的所有问题上与国际电工委员会(IEC)合作密切。经技术委员会接受的国际标准草案，在发往各成员征求意见后表决。国际标准的发布要求至少75%的成员投票通过。
国际标准ISO3408-2是由ISO/TC39机床技术委员会制订的。ISO3408-2标准的第一版取代并废止ISO3408：1975旧标准。在原标准的基础上补充公称导程1mm、25mm.32mm和40mm，并取消公称直径和基本导程的英制系列。编号为ISO3408的滚珠丝杠副标准由以下五个部分组成第1部分：术语和符号；
第2部分：公称直径和公称导程公制系列；第3部分：验收条件和验收检验；第4部分：轴向静刚度；
第5部分：轴向额定静载荷、动载荷及寿命。559
中华人民共和国国家标准
滚珠丝杠副
第2部分：
公称直径和公称导程
公制系列
Ball screws-
Part 2:Nominal diameters and nominal leads--Metric series范围
GB/T17587.2 ~1998
idt ISO 3408-2:1991
本标准规定了滚珠丝杠副的公称直径和公称导程的公制系列，并提出了公称直径和公称导程的优先组合与一般组合，当优先组合不够用时，可选用一般组合。本标准适用于各类机械产品使用的公称直径在6～200mm范围、公称导程在1～40mm范围的公制滚珠丝杠副。
2引用标准
下列标推所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T17587.11998滚珠丝杠副第1部分：术语和符号3定义
本标准使用GB/T17587.1中给出的定义。4公称直径
本标准使用下列公称直径系列：6,8,10,12,16,20,25,32,40,50,63,80,100,125,160,200mm。5公称导程
本标准使用下列公称导程系列：1,2,2.5,3,4,5.6,8,10,12,16,20,25,3240mm.公称导程的优先系列：
2.5,5,10,20,40mm。
6公称直径和公称导程的组合
6.1优先组合
见表1。
6.2--般组合
见表2。
表2中划横线的公称导程值为优先组合值，当优先组合不够用时，可选用表中没有划横线的公称导程与公称直径构成的一般组合。国家质量技术监督局1998-11-18批准560
1999-09-01实施
公称直径
公称直径
GB/T 17587. 2- 1998

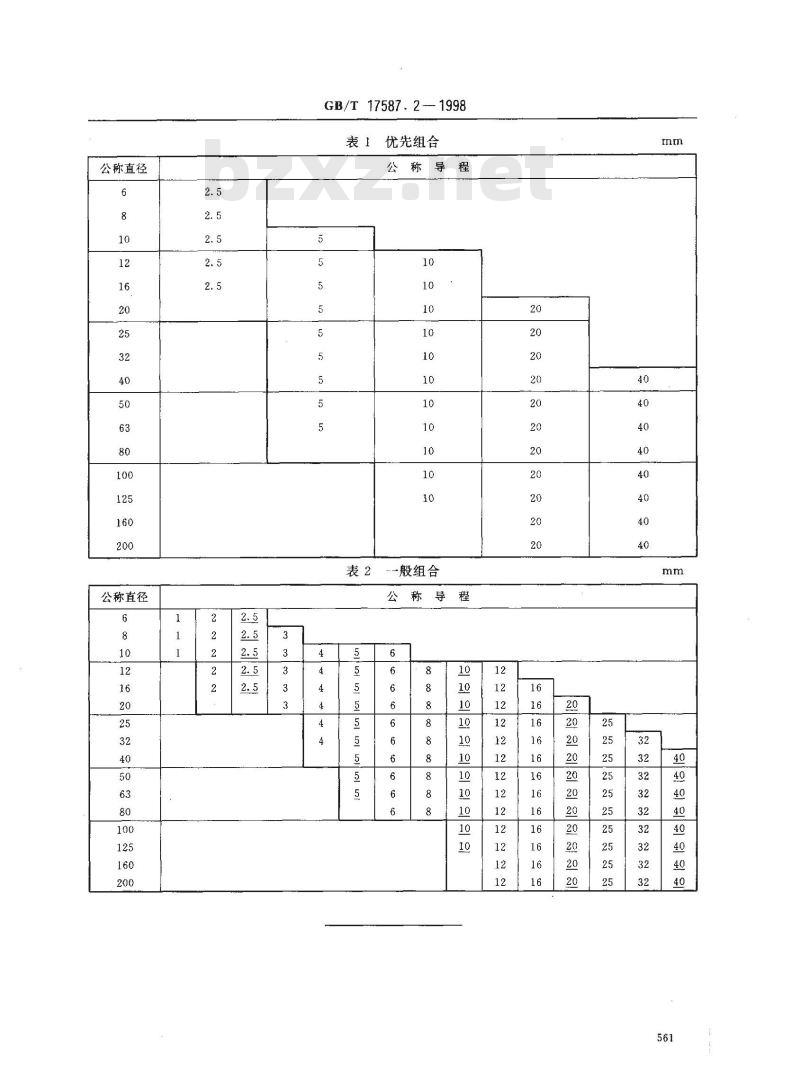

表1优先组合
公称导程
表2-般组合
公称导程
