【国家标准(GB)】 电气元器件的标准数据元素类型和相关分类模式 第2部分：EXPRESS字典模式

GB/T17564.2—2000

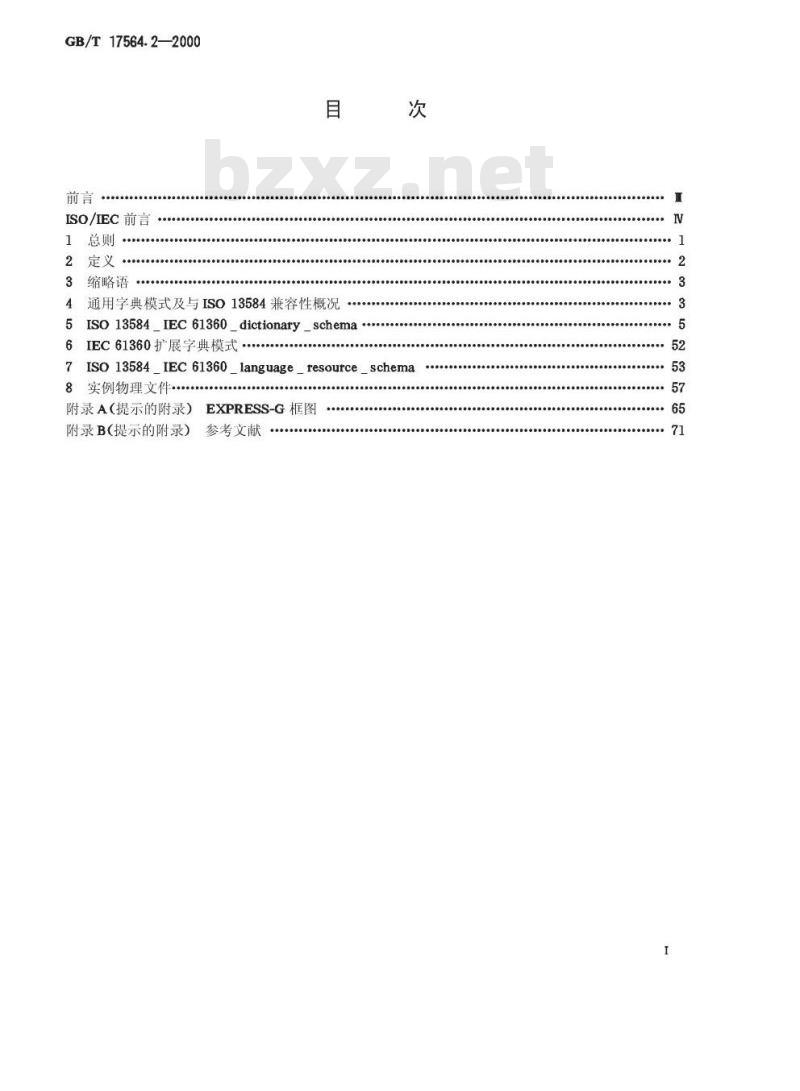

ISO/IEC前言
缩略语
通用字典模式及与ISO13584兼容性概况5
ISO 13584_IEc 61360_ dictionary_schema ....6IEC61360扩展字典模式....
*................
ISO13584_IEc 61360_language_resource_schema......7
8实例物理文件
附录A（提示的附录）EXPRESS-G框图附录B（提示的附录）
参考文献
GB/T17564.2—2000

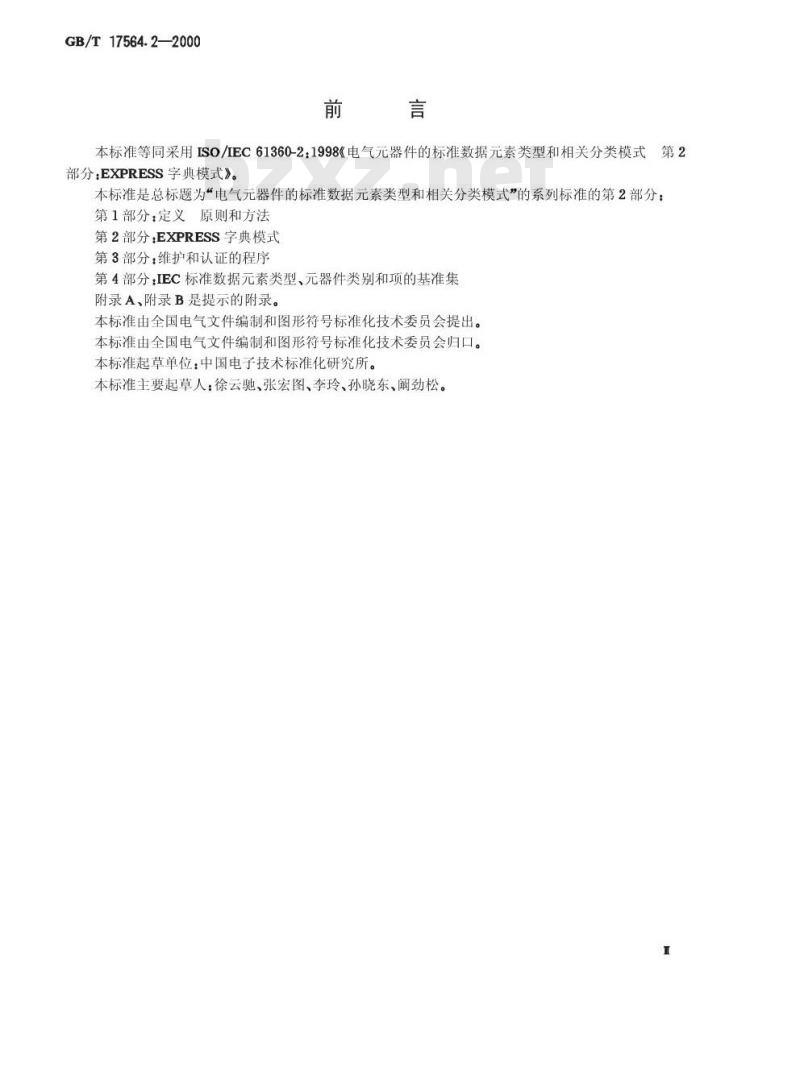

本标准等同采用ISO/IEC61360-2：1998《电气元器件的标准数据元素类型和相关分类模式第2
部分：EXPRESS字典模式》。
本标准是总标题为“电气元器件的标准数据元素类型和相关分类模式”的系列标准的第2部分：第1部分：定义原则和方法
第2部分：EXPRESS字典模式
第3部分：维护和认证的程序
第4部分：IEC标准数据元素类型、元器件类别和项的基准集附录A、附录B是提示的附录。
本标准由全国电气文件编制和图形符号标准化技术委员会提出。本标准由全国电气文件编制和图形符号标准化技术委员会归口。本标准起草单位：中国电子技术标准化研究所。本标准主要起草人：徐云驰、张宏图、李玲、孙晓东、阀劲松。I
GB/T17564.2—2000

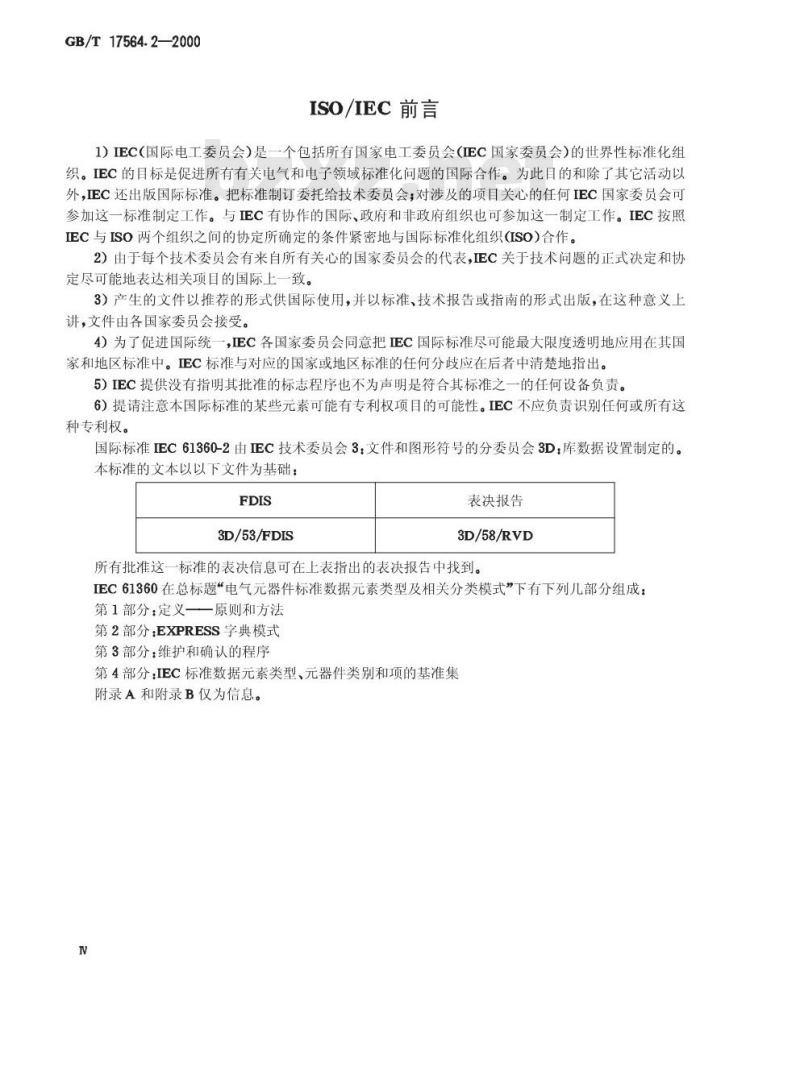

ISO/IEC前言
1）IEC（国际电工委员会）是一个包括所有国家电工委员会（IEC国家委员会）的世界性标准化组织。IEC的目标是促进所有有关电气和电子领域标准化问题的国际合作。为此目的和除了其它活动以外，EC还出版国际标准。把标准制订委托给技术委员会；对涉及的项目关心的任何IEC国家委员会可参加这一标准制定工作。与EC有协作的国际、政府和非政府组织也可参加这一制定工作。EC按照IEC与ISO两个组织之间的协定所确定的条件紧密地与国际标准化组织（ISO）合作。2）由于每个技术委员会有来自所有关心的国家委员会的代表，EC关于技术问题的正式决定和协定尽可能地表达相关项自的国际上一致。3）产生的文件以推荐的形式供国际使用，并以标准、技术报告或指南的形式出版，在这种意义上讲，文件由各国家委员会接受。4）为了促进国际统一，EC各国家委员会同意把EC国际标准尽可能最大限度透明地应用在其国家和地区标准中。EC标准与对应的国家或地区标准的任何分歧应在后者中清楚地指出。5)IEC提供没有指明其批准的标志程序也不为声明是符合其标准之一的任何设备负责。6）提请注意本国际标准的某些元素可能有专利权项目的可能性。IEC不应负责识别任何或所有这种专利权。
国际标准IEC61360-2由IEC技术委员会3：文件和图形符号的分委员会3D：库数据设置制定的。本标准的文本以以下文件为基础：FDIS
3D/53/FDIS
表决报告
3D/58/RVD
所有批准这一标准的表决信息可在上表指出的表决报告中找到。IEC61360在总标题电气元器件标准数据元素类型及相关分类模式”下有下列几部分组成：第1部分：定义一一原则和方法
第2部分：EXPRESS字典模式
第3部分：维护和确认的程序
第4部分：IEC标准数据元素类型、元器件类别和项的基准集附录A和附录B仅为信息。
1总则

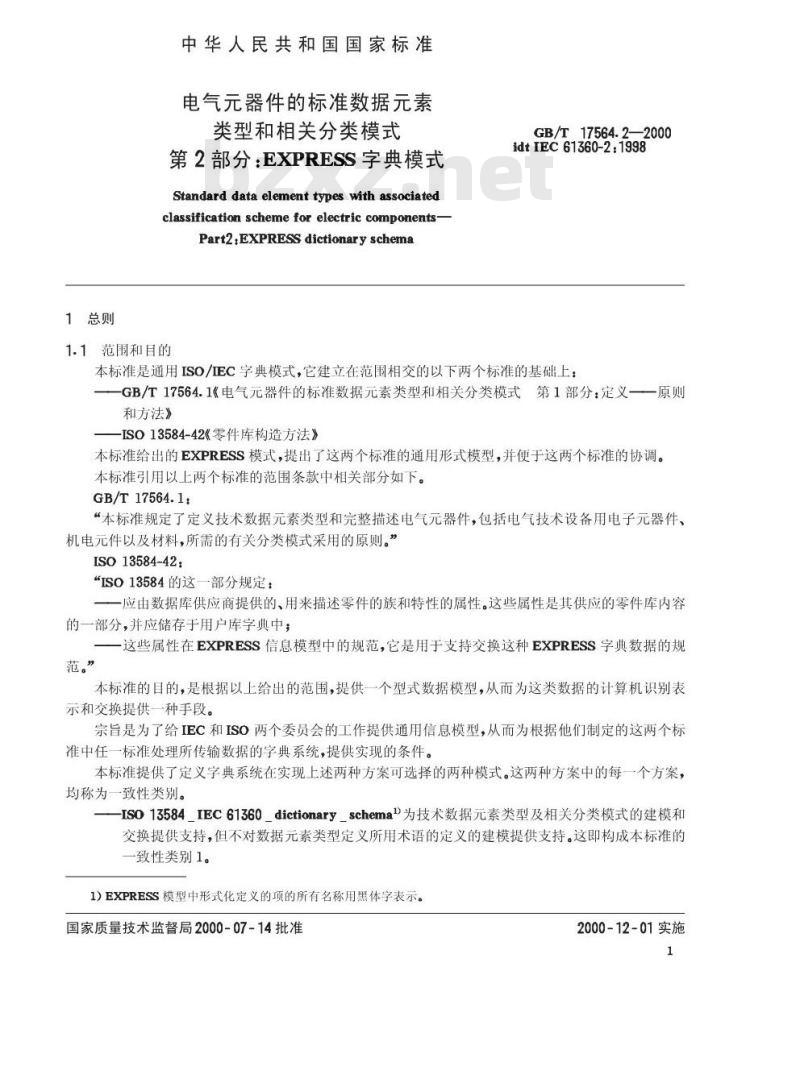

中华人民共和国国家标准
电气元器件的标准数据元素
类型和相关分类模式
第2部分：EXPRESS字典模式
Standard data element types with associatedclassification schemeforelectric componentsPart2,EXPRESSdictionaryschema1.1范围和目的
GB/T17564.2—2000
idtIEC61360-2:1998
本标准是通用ISO/EC字典模式，它建立在范围相交的以下两个标准的基础上：GB/T17564.1《电气元器件的标准数据元素类型和相关分类模式第1部分：定义一一原则和方法》
-ISO13584-42《零件库构造方法本标准给出的EXPRESS模式，提出了这两个标准的通用形式模型，并便于这两个标准的协调。本标准引用以上两个标准的范围条款中相关部分如下。GB/T17564.1:
“本标准规定了定义技术数据元素类型和完整描述电气元器件，包括电气技术设备用电子元器件、机电元件以及材料，所需的有关分类模式采用的原则。”ISO13584-42：
“ISO13584的这一部分规定：
一应由数据库供应商提供的、用来描述零件的族和特性的属性。这些属性是其供应的零件库内容的一部分，并应储存于用户库字典中；一这些属性在EXPRESS信息模型中的规范，它是用于支持交换这种EXPRESS字典数据的规范。”
本标准的目的，是根据以上给出的范围，提供一个型式数据模型，从而为这类数据的计算机识别表示和交换提供一种手段。
宗旨是为了给IEC和ISO两个委员会的工作提供通用信息模型，从而为根据他们制定的这两个标准中任一标准处理所传输数据的学典系统，提供实现的条件。本标准提供了定义字典系统在实现上述两种方案可选择的两种模式。这两种方案中的每一个方案，均称为一致性类别。
-IS013584IEC61360dictionaryschema为技术数据元素类型及相关分类模式的建模和交换提供支持，但不对数据元素类型定义所用术语的定义的建模提供支持。这即构成本标准的一致性类别1。
1)EXPRESS模型中形式化定义的项的所有名称用黑体字表示。国家质量技术监督局2000-07-14批准2000-12-01实施
GB/T17564.2—2000

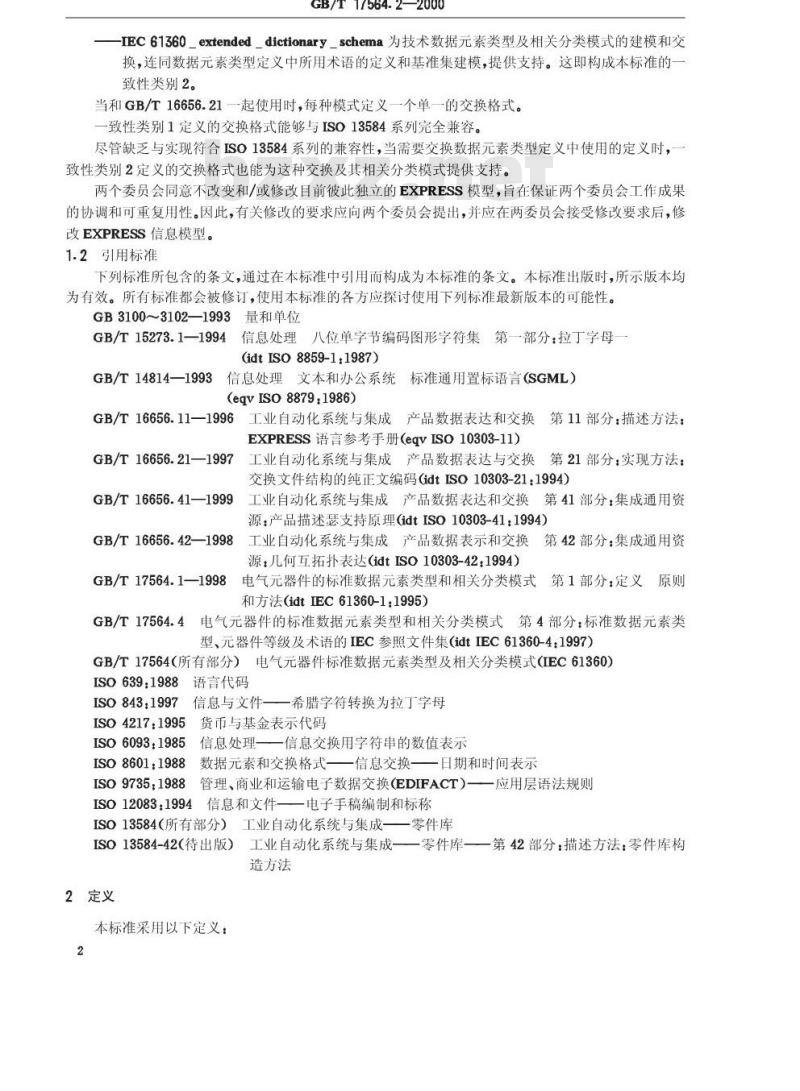

-IEC61360_extended_dictionary_schema为技术数据元素类型及相关分类模式的建模和交换，连同数据元素类型定义中所用术语的定义和基准集建模，提供支持。这即构成本标准的致性类别2。
当和GB/T16656.21一起使用时，每种模式定义一个单一的交换格式。-致性类别1定义的交换格式能够与ISO13584系列完全兼容。尽管缺乏与实现符合ISO13584系列的兼容性，当需要交换数据元素类型定义中使用的定义时，一致性类别2定义的交换格式也能为这种交换及其相关分类模式提供支持。两个委员会同意不改变和/或修改自前彼此独立的EXPRESS模型，旨在保证两个委员会工作成果的协调和可重复用性。因此，有关修改的要求应向两个委员会提出，并应在两委员会接受修改要求后，修改EXPRESS信息模型。
1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3100~3102—1993量和单位
GB/T15273.1—1994
1信息处理八位单字节编码图形字符集第一部分：拉丁字母(idtISo8859-1:1987)
GB/T14814—1993
3信息处理文本和办公系统标准通用置标语言（SGML）(eqvISo8879:1986)
GB/T16656.11一1996工业自动化系统与集成产品数据表达和交换第11部分：描述方法：EXPRESS语言参考手册（eqVISO10303-11）工业自动化系统与集成产品数据表达与交换第21部分：实现方法：GB/T16656.21—1997
交换文件结构的纯正文编码(idtISO10303-21：1994）GB/T16656.41—1999
9工业自动化系统与集成产品数据表达和交换第41部分：集成通用资源：产品描述瑟支持原理（idtISO10303-41：1994）GB/T16656.42—1998
GB/T17564.1—1998
工业自动化系统与集成产品数据表示和交换第42部分：集成通用资源：儿何互拓扑表达（idtIS010303-42：1994）电气元器件的标准数据元素类型和相关分类模式，第1部分：定义原则和方法（idtIEC61360-1：1995）GB/T17564.4
电气元器件的标准数据元素类型和相关分类模式第4部分：标准数据元素类型、元器件等级及术语的IEC参照文件集（idtIEC61360-4：1997）GB/T17564（所有部分）电气元器件标准数据元素类型及相关分类模式（IEC61360）ISO639:1988
语言代码
信息与文件一一希腊字符转换为拉丁字母ISO843.1997
ISO 4217:1995
ISO6093:1985
ISO8601:1988
ISO 9735:1988
货币与基金表示代码
信息处理—一信息交换用字符串的数值表示数据元素和交换格式——信息交换—日期和时间表示管理、商业和运输电子数据交换(EDIFACT)一一应用层语法规则ISO12083:1994
信息和文件一电子手稿编制和标称工业自动化系统与集成一一零件库ISO13584（所有部分）
ISO13584-42待出版）工业自动化系统与集成——零件库——第42部分：描述方法：零件库构造方法
2定义
本标准采用以下定义：
GB/T17564.2—2000
2.1基本语义单元BasicSemanticUnit（BSU）提供应用域某些对象（如：类别、数据元素类型)的唯一和通用标识的实体。2.2字典元素dictionaryelement构成应用域某些对象（如：类别、数据元素类型)的字典描述的属性集。2.3通用字典模式commondictionarymodel采用EXPRESS信息建模语言的字典信息模型。2.4数据类型datatype
数据元素类型的允许值集。
注：在EC内，把作为测量单位或值域的data_type按每个数据元素类型分别定义。2.5IEC根类IECrootclass
指GB/T17564.4中定义的所有类中超类的类；它的类代码是‘AAA000”，它的版本号为001”。2.6适用数据元素类型applicabledataelementtype指按元器件类别定义且适合属于该元器件类别的任何元器件的数据元素类型。2.7直观数据元素类型visibledataelementtype按元器件类别定义且适合或不适合该元器件类别中不同元器件的数据元素类型。注
1数据元素类型被定义为直观数据元素类型的类的代码，是该数据元素类型标识的部分。2在正C范围内，在根类层上定义为直观数据类型的所有数据元素类型，是元器件类别和材料类别两者的超类。3缩略语
本标准采用以下缩略语：
—BSU：基本语义单元（BasicSemanticUnit）-DET：数据元素类型（DataElementType）—ICS：国际标准分类（InternationalClassificationofStandards）-SI：国际单位制（InternationalSystemUnits）4通用字典模式及与IS013584兼容性概况在以下条款中，给出了通用字典模式的结构，并说明了在国际标准中必须采用同样的信息模型以保证它们的兼容性的原因。
通用字典模式兼有GB/T17564和ISO13584的要求。因此，它包括满足这两个标准特定要求的资源，并按照为满足通用要求定义的任选能力或类型中的子类型提供这些资源。4.1利用通用字典模式交换GB/T17564.1适应的数据a）不应将ISO13584的特定扩展，用来交换按GB/T17564.1定义的字典元素。这些ISO13584的特定扩展，是为多语言能力提供的present_translations、translated_label和translated_text。
b）某些字符串的固定长度大于GB/T17564.1中定义的长度。然而，当用通用字典模式交换这些字符串时，应按如下方式填充它们的长度：一元器件类别的code：6个字符长的IEC代码应处于应以8个下横线（）填充的14个字符长交换格式中的左侧；
一数据元素类型的code：6个字符长的正C代码应处于应以8个下横线（填充的14个学符长交换格式中的左侧；
一数据元素类型值的valuecode：IEC代码的可变字符长度应处于18个字符长、用下横线（）填充的交换格式中的左侧；
GB/T17564.2—2000
元器件类别的codedname：IEC代码的可变字符长度应处于应以下横线（）填充的18个字符长交换格式中的左侧；
一一修订编号revisionnumber：两个字符长的IEC代码应放在右边，且应以1个零（O)填充。c）如果一个元器件类具有超类时，coded_name应被定义为该超类的分类数据元素类型的domain中的value_code。
d）如果一个特定的元器件类别中存在分类数据元素类型时，应针对其domain中的每个value定义一个子类和term
e）应始终为根据GB/T17564.1定义的元器件类别，提供按通用字典模式中的一致性类别2选择的分类数据元素类型。
f）尽管通用字典模式允许使用多种单位制，也只应采用SI单位。然而，当使用这一模式交换GB/T17564适应的数据时，SI单位仅用于定量数据元素类型。4.2同ISO13584-42的兼容性
实现对本标准（GB/T17564.2)的符合，应支持属于它指明能支持的一致性类别的所有实体、类型和相关限制。
因此，符合本标准一致性类别1，就需要支持通用字典模式中定义的所有实体、类型和相关限制。从而，符合通用字典模式的ISO13584数据，无论它是符合一致性类别1，还是符合包括一致性类别1所有特点的一致性类别2，都可以通过实现对GB/T17564的符合而予以处理。在ISO13584中，用一个特定一致性类别2来包含通用字典模式中定义的所有实体、类型和相关限制。因此，实现与这一特定一致性类别一致的对ISO13584符合，应能支持属于本标准的一致性类别1的EC数据。
4.3GB/T17564.1和GB/T17564.2之间的命名对应由于特定的应用限制，如：EXPRESS语言不允许名称中有空格，而通过用下横线顶替名称中空格的方式，创造了许多相似的“EXPRESS名称”（例如：把优先名称表示为preferred_name）。在其他一些场合，在EXPRESS模型中使用的名称不同于GB/T17564.1中使用的名称，其原因是致力于与零件库一起实现一个通用的EXPRESS信息模型。下面表1提供了用于GB/T17564的两部分中所用名称的交叉对照指南。4.4通用字典模式主要结构
本条说明了通用字典模式提供的主要资源结构。—dictionary_element是指字典中定义的任何元素；一supplier_element获取字典元素（类别、特性和数据类型）供应商的数据，class使由特性描述的类别（族）的字典元素典型化；-property_DET是特性的字典元素；-data_type规定特性的类型。
字典模式的这些部分，在第5章ISO13584_IEC61360_dictionary_schema”中做出了更为详细的说明。
在表示通用字典模式方面，提供了作为策划模型的一些总体框图（图1图11）。这些策划模型利用EXPRESS-G图形符号作为EXPRESS语言。为使框图清晰起见，省略了EXPRESS模型中所定义的某些关系。下面图1作为一策划模型，示出了通用字典模式主要结构的要点。多数这类框图都包括有概要模型（或策划模型），但是示出的详细程度仅适用于某一特定场合。2)这一一致性类别在ISO13584-24中定义为一致性类别0。4
GB/T17564.2中的命名
Component_ class
conditlon_DET
dependent_P_DET
det _ classification
(DER)die_identifier
dicvalue
material class
meaning
non_dependent_P_DET
preferred_symbol
revisfon
source_ doc_ of _ definltionsource_ doc _ of _ definitionsource_doc_ of_definition
synonymous_symbols
value_ code
version
GB/T17564.2—2000
表 1 X-对照表
GB/T17564.1中的命名
Componentclass元器件类别
Conditiondataelementtype条件数据元素类型Dataelementtype数据元素类型
Dataelementtypeclass数据元素类型类别Identifier识别符
Value值
Material class材料类别
Value meaning值意义
Dataelementtype数据元素类型
Preferredlettersymbol优先字符Revisionnumber修订编号
Source document of data element type definition数据元素类型定义源文件
Source document of component calss definition元器件类别定义源文件
Sourcedocumentof termdefinition项定义源文件Synonymouslettersymbols同义字母符号Unit of measure测量单位
Valuecode值代码
Versionnumber修订编号
(ABS) dietionary elcment
defined_by
supplier element
(ABS)lass
described byL(0:?]
(ABS)property_DET
图1字典模式概要
5IS013584IEc61360dictionaryschemadomain
(ABS)data_type
作为构成ISO13584-42和GB/T17564通用信息模型主要部分，本章包含了字典模式的全部EXPRESS列表，并附有评论和说明性文本。本章中文本的顺序，首先按EXPRESS语言要求的顺序、其次按重要性予以决定。
SCHEMAISo13584_IEC61360_dictionary_schema;*
5.1其他模式的引用
本条包含了字典模式中采用的其他EXPRESS模式引用。在这些引用的相应评论中均指明了它们的来源。
GB/T17564.2—2000
REFERENCEFROMsupport_resource_schema(identifier,label,text);(\fromISo 10303-4l,STEPpart 41:\Fundamentals of ProductDescription and Support\)REFERENCEFROMperson_organization_schema(organization，address);(*fromISO10303-4l;STEPpart41：\FundamentalsofProductDescriptionandSupport*)REFERENCEFROMmeasure_schema
(\from ISO 10303-4l,STEP part4l:\Fundamentals of Product Description and Support\*)REFERENCEFROMISO13584_IEC61360_language_resource_schema；(*see clause 6\IS0 13584_IEC 61360_language_resource_schema\*)*
5.2常量定义
本条包含了后面的5.8（基本类型和实体定义)中所用的常量定义。EXPRESS规范：
CONSTANT
property_ code_len:
class_ code_ len:
data_type_code_len:
suppliercodelens
version_len:
reversion_len:
value_ code_ len:
pref_name_ len:
short_name_len:
syn_name_len:
DET_classification_len：
source_doc_ len:
value_format_len:
sep_cv:
sepid:
STRING:-\';
STRING:-'.';
END_CONSTANT;bZxz.net
INTEGER:-14;
INTEGER;=14;
INTEGER:=14;
INTEGER:=18;
INTEGER,=3;
INTEGER:-3;
INTEGER:=18;
INTEGER:=30;
INTEGER:-15;
INTEGER:=pref_name_len;
INTEGER:=3;
INTEGER:-80;
INTEGER:=80;
5.3基本语义单元：字典的定义和使用5.3.1交换要求
在字典和零件库数据的交换上，通常要对数据分类。例如：引用已有类别，可以用规定它们超类的某些类别，对一字典予以改进，或者当交换一零件库的内容时，每次交换只是引用而不包括字典元素。必须能够做到，无歧义且始终如一地引用字典数据。因此，一个明显的要求是：第一，能交换数据块；第二，这些数据块之间有关联。图2描绘出了这一要求。
每个这样的数据块均对应一个物理文件（根据GB/T16656.2）。EXPRESS（见GB/T16656.11)属性仅能包含同一物理文件中数据的引用。因此，不可能用EXPRESS属性直接实现数据块的相互引用。5.3.2字典数据的三级结构
在本条中，引入basic_semantic_unit(BSU）的概念作为实现这些数据块相互查阅的一种工具。个BSU为字典描述提供一通用的唯一标识。见图3所示。6
GB/T17564.2—2000
假定，某些内容块（contentitem）需要引用某一字典描述，如：传送一个元器件的特性值。为此，通过dictionary_definition属性，引用基本语义单元。字典描述(dictionary_element）通过属性identified_by引用基本语义单元。由对基本语义单元唯一标识符的对应，而建立起这种间接关联。学典激据块
内容数据块
图2相互关联的数据块
注意：
在同一物理文件中，能够但未必既给出字典元素又给出内容项。字典元素并不需要按引用它的某些内容项的交换而给出。这种情况下，假设已在目标系统字典中给出。相反，字典数据在没有任何内容数据的条件下也可以进行交换。在同一物理文件中既有字典元素事件又有内容项事件时，基本语义单元可以是一个单一事件。同样机制也适用于不同字典元素间的引用（如：一元器件类别和相关的property_DETs之间)。
-个BSU在任何需要之处对字典描述提供一基准集（如：字典传送、更新传送、库传送、元器件数据交换）。与特性相关的数据能作为一对(propertyBSU，内客项
identifiedby
Basic Semantic Unit
absolutid:
JEC.root.XYZ
[Basic Semantic Unit absolut id:EC.rootXYZ
学典定义
图3利用基本语义单元实现“相互”关联7
5.3.2.1basicsemantic_unit
GB/T17564.2—2000
basic_semanticunit是dictionary_element的一唯一标识。EXPRESS规范：
ENTITYbasic_semantic_unit
ABSTRACTSUPERTYPEOF(ONEOF(
supplier_BSU,
class_BSU，
property_BSU,
data_type_BSU,
supplier_related_BSU,
class_related_BSU));
code:code_type;
version:version_type;
DERIVE
dic_identifier;identifier;code+sep_cv+version;INVERSE
definition;SET[O:1JOF dictionary_elementFORidentified_by;
referenced_by:SET[O:1JOFcontent_itemFORdictionay_definition;
ENDENTITY,--basicsemantic_unit*
属性定义：
code3)：分配用来标识某一字典元素的代码。version\，某一字典元素的版本号。dicidentifier：由并置代码和版本构成的全部标识。definition：由这一BSU标识的字典元素的引用。如果在一些交换上下文中没有出现，就假设已在目标系统字典中出现。
referenced_by：利用与这一BSU关联的字典元素的项。5.3.2.2dictionary_element
dictionary_element是在语义字典中需要按某些概念捕获的数据的全部定义。应按每一个概念采用一个分离子类型。dictionary_element与专为识别字典中这一定义的basic_semantic_unit关联。图4给出基本语义单元和字典元素之间关系的策划模型。3）见GB/T17564.1—1998的3.2.1和5.3.14）见GB/T17564.1—1998的3.2.7和5.3.2。5）见GB/T17564.1—1998的3.2.9和5.3.4。8
(INV definition S[O:1]
GB/T17564.2—2000
(ABS)dictionary_element
identified_by
basic_sementice nit
(INV referenced by S[0:1]
version
(DER)dic_identifier
dictionary_definition
(ABS) content_item
图4基本语义单元和字典元素之间的关系String
Shring
String
通过在basic_semantic_unit实体中包含版本属性，它即构成（与revision和time_stamp属性相反)字典元素标识的一部分。
EXPRESS规范
ENTITYdictionary_element
ABSTRACTSUPERTYPEOFONEOF(
supplier_element，
classandproperty_elements，
data_type_element));
identified_by:basic_semantic_unit;time_stamps:OPTIONALdates;
revision;revision_type;
END_ENTITY;
属性定义：
identified_by：识别这一字典元素的BsU。time_stamp：这一字典元素建立和更新的可选日期。revision，这一字典元素的修订编号。5.3.2.3content_item
content_item是引用字典中描述的数据块。它应属于子类型。EXPRESS规范：
ENTITY content_item
ABSTRACTSUPERTYPE;
6）见GB/T17564.1—1998的3.2.8和5.3.3。9
