【国家标准(GB)】 轻集料及其试验方法 第1部分: 轻集料

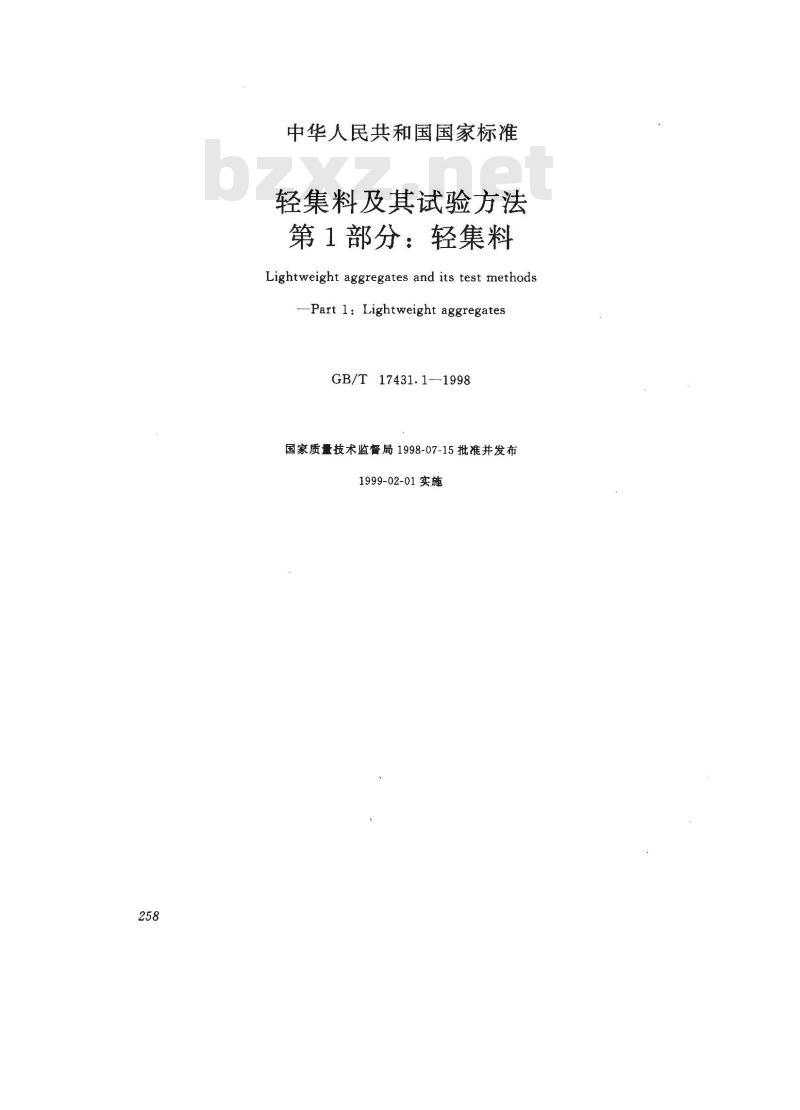

中华人民共和国国家标准
轻集料及其试验方法
第1部分：轻集料
Lightweight aggregates and its test methods-Part l: Lightweight aggregatesGB/T 17431.1-—1998
国家质量技术监督局1998-07-15批准并发布1999-02-01实施

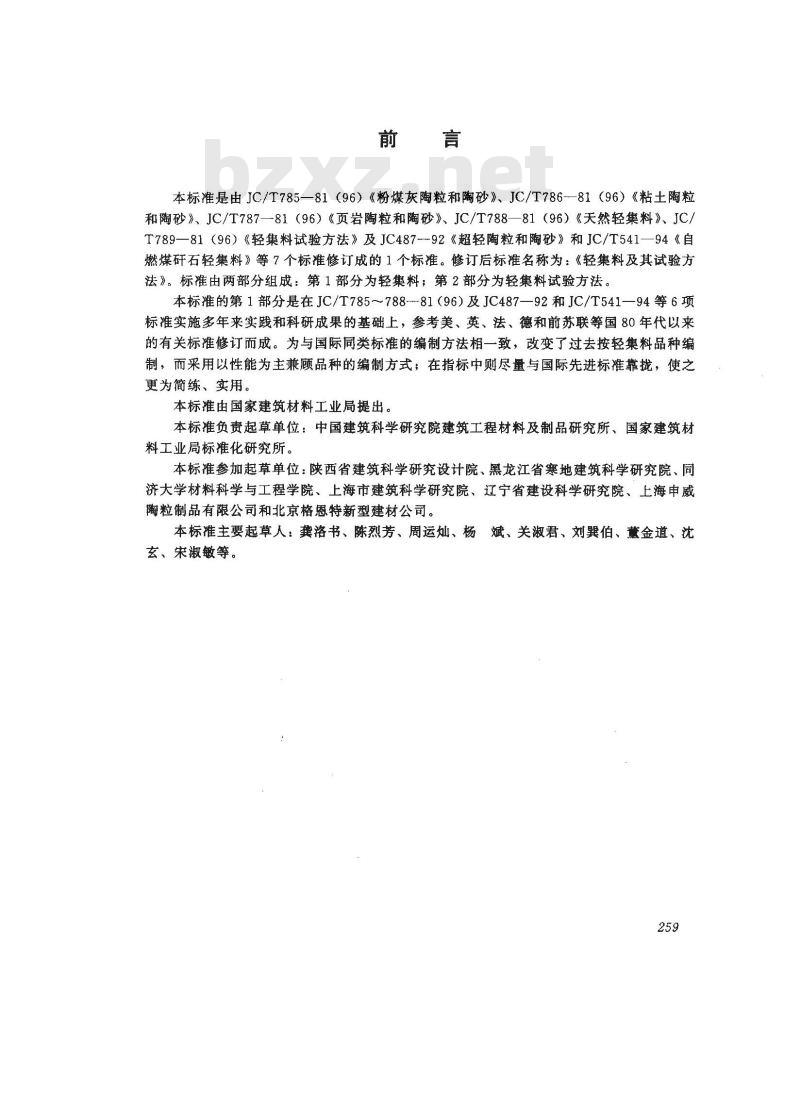

本标准是由JC/T785—81（96）《粉煤灰陶粒和陶砂》、JC/T786-—81（96）《粘土陶粒和陶砂》、JC/T787—81（96）《页岩陶粒和陶砂》、JC/T788—81（96）《天然轻集料》、JC/T789—81（96）《轻集料试验方法》及JC487-92《超轻陶粒和陶砂》和JC/T541—94《自燃煤研石轻集料》等7个标准修订成的1个标准。修订后标准名称为：《轻集料及其试验方法》。标准由两部分组成：第1部分为轻集料；第2部分为轻集料试验方法。本标准的第1部分是在JC/T785～788-81（96）及JC487—92和JC/T541—94等6项标准实施多年来实践和科研成果的基础上，参考美、英、法、德和前苏联等国80年代以来的有关标准修订而成。为与国际同类标准的编制方法相一致，改变了过去按轻集料品种编制，而采用以性能为主兼顾品种的编制方式，在指标中则尽量与国际先进标准靠拢，使之更为简练、实用。
本标准由国家建筑材料工业局提出。本标准负责起草单位：中国建筑科学研究院建筑工程材料及制品研究所、国家建筑材料工业局标准化研究所。
本标准参加起草单位：陕西省建筑科学研究设计院、黑龙江省寒地建筑科学研究院、同济大学材料科学与工程学院、上海市建筑科学研究院、辽宁省建设科学研究院、上海申威陶粒制品有限公司和北京格恩特新型建材公司。本标准主要起草人：龚洛书、陈烈芳、周运灿、杨斌、关淑君、刘翼伯、薏金道、沈玄、宋淑敏等。

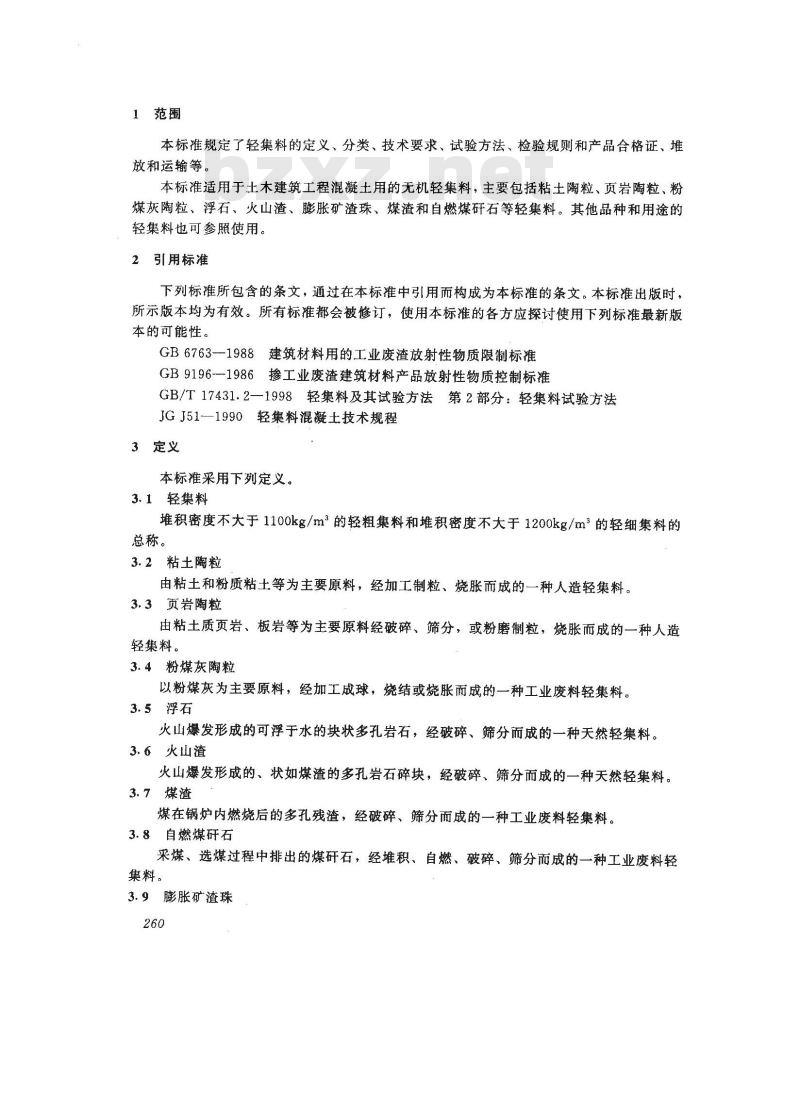

1范围
本标准规定了轻集料的定义、分类、技术要求、试验方法、检验规则和产品合格证、堆放和运输等。
本标准适用于土木建筑工程混凝土用的无机轻集料，主要包括粘土陶粒、页岩陶粒、粉煤灰陶粒、浮石、火山渣、膨胀矿渣珠、煤渣和自燃煤研石等轻集料。其他品种和用途的轻集料也可参照使用。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB6763-1988建筑材料用的工业废渣放射性物质限制标准GB9196--1986掺工业废渣建筑材料产品放射性物质控制标准GB/T17431.2—1998轻集料及其试验方法第2部分：轻集料试验方法JGJ51—1990轻集料混凝土技术规程3定义
本标准采用下列定义。
3.1轻集料
堆积密度不大于1100kg/m2的轻粗集料和堆积密度不大于1200kg/m2的轻细集料的总称。
3.2粘土陶粒
由粘土和粉质粘土等为主要原料，经加工制粒、烧胀而成的一种人造轻集料。3.3贡岩陶粒
由粘土质页岩、板岩等为主要原料经破碎、筛分，或粉磨制粒，烧胀而成的一种人造轻集料。
3.4粉煤灰陶粒
以粉煤灰为主要原料，经加工成球，烧结或烧胀而成的一种工业废料轻集料。3.5浮石
火山爆发形成的可浮于水的块状多孔岩石，经破碎、筛分而成的一种天然轻集料。3.6火山渣
火山爆发形成的、状如煤渣的多孔岩石碎块，经破碎、筛分而成的一种天然轻集料。3.7煤渣
煤在锅炉内燃烧后的多孔残渣，经破碎、筛分而成的一种工业废料轻集料。3.8自燃煤砾石
采煤、选煤过程中排出的煤研石，经堆积、自燃、破碎、筛分而成的一种工业废料轻集料。
3.9膨胀矿渣珠

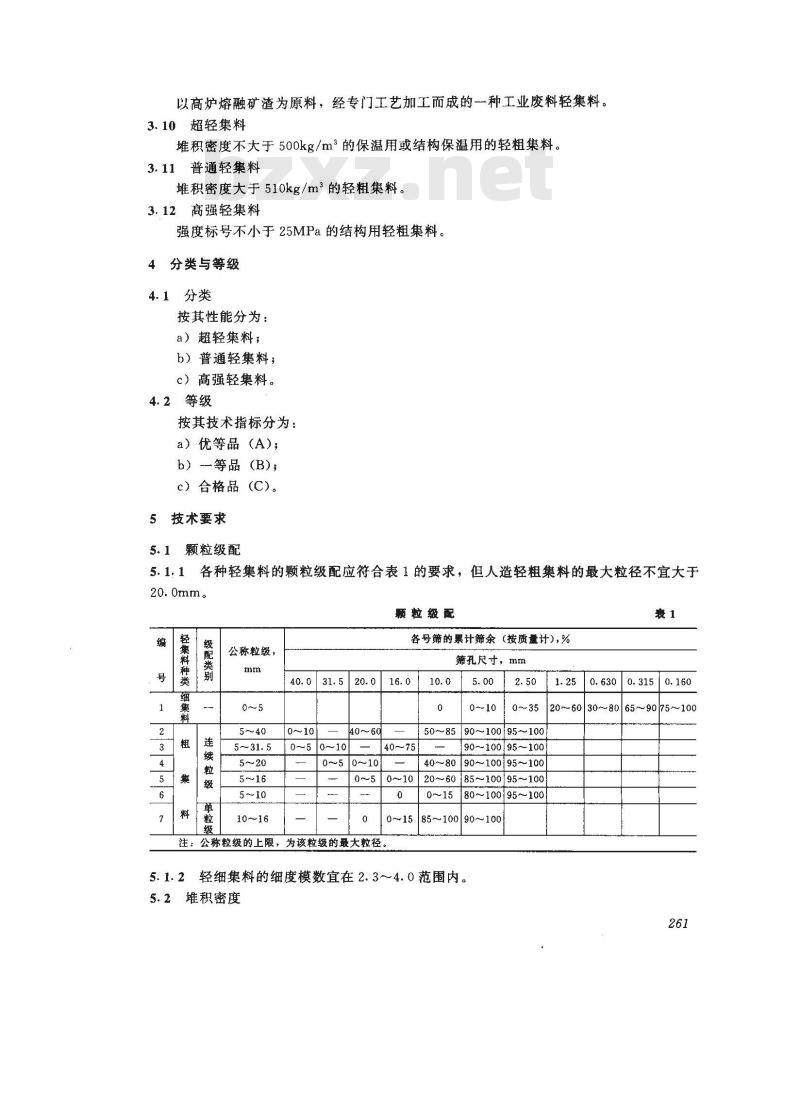

以高炉熔融矿渣为原料，经专门工艺加工而成的一种工业废料轻集料。3.10超轻集料
堆积密度不大于500kg/m的保温用或结构保温用的轻粗集料。3.11普通轻集料
堆积密度大于510kg/m2的轻粗集料。3.12高强轻集料
强度标号不小于25MPa的结构用轻粗集料。4分类与等级
4.1分类
按其性能分为：
a）超轻集料；
b）普通轻集料；
c）高强轻集料。
4.2等级
按其技术指标分为：
a）优等品（A)；
b）—等品（B);
c）合格品（C)。
5技术要求
5.1颗粒级配
各种轻集料的颗粒级配应符合表1的要求，但人造轻粗集料的最大粒径不宜大于20.0mm。
颗粒级配
轻集料种类
莼巢料
级配类别
公称粒级，
5～40
0～50~10
各号筛的累计筛余（按质量计），%筛孔尺寸，mm
[0~50~10
注：公称粒级的上限，为该粒级的最大粒径，5. 1. 2
0～10
90~10095~100
90~100
95~100
90~10095~100
85~100
f95~100
0～15
80~10095~100
10090~
轻细集料的细度模数宜在2.3～4.0范围内。5.2堆积密度
0.6300.3150.160
20~6030~8065~9075~100

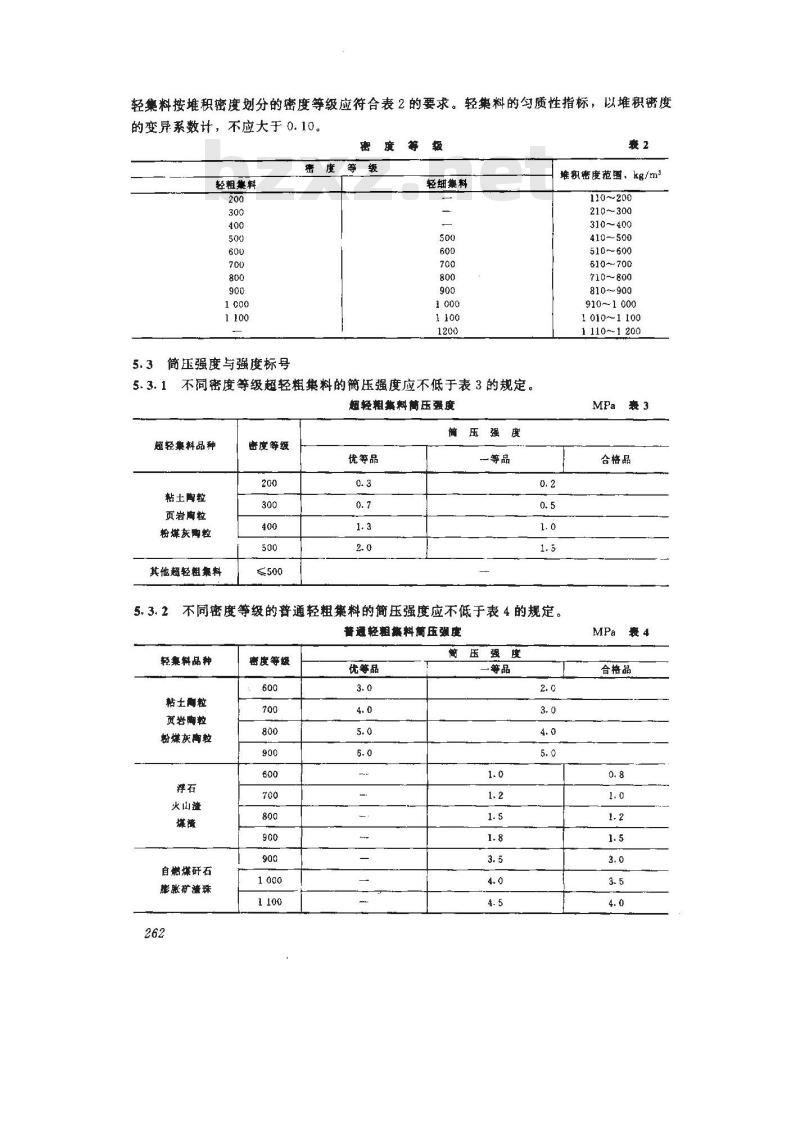

轻集料按堆积密度划分的密度等级应符合表2的要求。轻集料的勾质性指标，以堆积密度的变异系数计，不应大于0.10。密度等级
密度等级
轻粗集料
简压强度与强度标号
轻细集料
5.3.1不同密度等级超轻粗集料的简压强度应不低于表3的规定。超轻粗集料简压强度
超轻集料品种
粘土陶粒
页岩胸粒
粉煤灰陶粒
其他超轻粗集料
密度等级
优等品
简压强度
一等品
堆积密度范围，kg / m
110200
210~300
310~400
410-~500
510~600
610~700
710～800
810~900
9101000
1010~1100
1110~1200
MPa表3
合格品
不同密度等级的普通轻粗集料的简压强度应不低于表4的规定。普通轻粗集料简压弧度
轻集料品种
黏士制粒
贡岩脚粒
粉煤灰离粒
火山溢
自蝴煤研石
影胀矿清珠
密度等级
优等品
简压强度
二等品
合格品
不同密度等级高强轻粗集料的筒压强度和强度标号均应不低于表5的规定。5. 3. 3
高强轻粗集料的简压强度和强度标号密Www.bzxZ.net
吸水率与软化系数
不同密度等级轻粗集料的吸水率应不大于表6的规定。轻粗集料的吸水率
超轻集料
普通轻集料
高强轻集料
5.4.2软化系数
轻集料品种
粘土陶粒
页岩陶粒
粉煤灰陶粒
粘土陶粒
页岩陶粒
粉煤灰陶粒
自燃煤研石
膨胀矿渣珠
天然轻集料
粘土陶粒
页岩陶粒
粉煤灰陶粒
密度等级
600～900
600~900
600~900
600~900
900~1100
600～900
600~900
MPa裹5
吸水率，%
不作规定
人造轻粗集料和工业废料轻粗集料的软化系数应不小于0.8；天然轻粗集料的软化系数应不小于0.7。
5.4.3轻细集料的吸水率和软化系数不作规定。5.5粒型系数
5.5.1不同粒型轻粗集料的粒型系数应符合表7的规定。轻粗集料的粒型系数
轻集料粒型
圆球型
普通型
碎石型
优等品
注：轻集料粒型的分类及其定义见 JG J51。平均粒型系数
一等品
合格品
5.6有害物质含量
轻集料有害物质含量应符合表8的规定。有害物质含量
项目名称
煮沸质量损失，%
烧失量，%
硫化物和硫酸盐含量（按SO3计)，%含泥量，%
有机物含量
放射性比活度
试验方法
质量指标
不深于标准色
符合GB9196规定
天然轻集料不作规定；用于无
筋混凝土的煤渣允许达20
用于无筋混凝土的自燃煤研石
允许含量≤1.5
结构用轻集料≤2;不允许含有
粘土块
煤渣、自燃煤研石应符合
GB6763的规定
轻集料各项性能指标的检测按本标准GB/T17431.2和GB6763、GB9196的有关规定进行。
7检验规则
7.1检验分类
7.1.1出厂检验
轻粗集料的检验项目为：颗粒级配、堆积密度、粒型系数、筒压强度（高强轻粗集料尚应检测强度标号）和吸水率。轻细集料的检验项目为：细度模数、堆积密度。7.1.2型式检验
轻集料检验项目，应按第5章规定的技术要求全部检测。有下列情况之一者，必须进行型式检验：a）新产品投产和老产品转产时；b）正常生产时，每半年进行一次（放射性比活度除外），c）当原材料或生产工艺变化时，d）停产半年以上，恢复生产时，e）国家质量监督机构要求检验时。7.2组批规则
轻集料按品种、种类、密度等级和质量等级分批检验与验收。每200m为一批。不足200m2亦以一批论。
7.3抽样规则
样品的抽样按GB/T17431.2和GB6763、GB9196的有关规定进行。7.4判定规则
7.4.1检验（含复检）后，各项性能指标都符合本标准的相应等级规定时，可判为该等级。7.4.2若有一项性能指标不符合本标准要求时，则应从同一批轻集料中加倍取样，对不符合标准要求的项目进行复检。
复检后，仍然不符合本标准要求时，则该批产品判为降等或不合格8产品合格证、堆放和运输
8.1轻集料出厂时，生产厂应提供质量合格证书，其内容包括：a）轻集料品种名称和生产厂名；b）合格证编号及发放日期；
c）检验结果及执行标准编号；
d）批量编号及供货数量；
e）检验部门及检验人员签盖。
8.2轻集料应按品种、密度等级、质量等级和颗粒级配类别分别堆放和运输。必要时，应有防雨淋措施。
8.3可用车、船散装或袋装运输。运输过程中应避免污染或压碎8.4运输时，应采取措施以防粉尘飞扬。265
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
