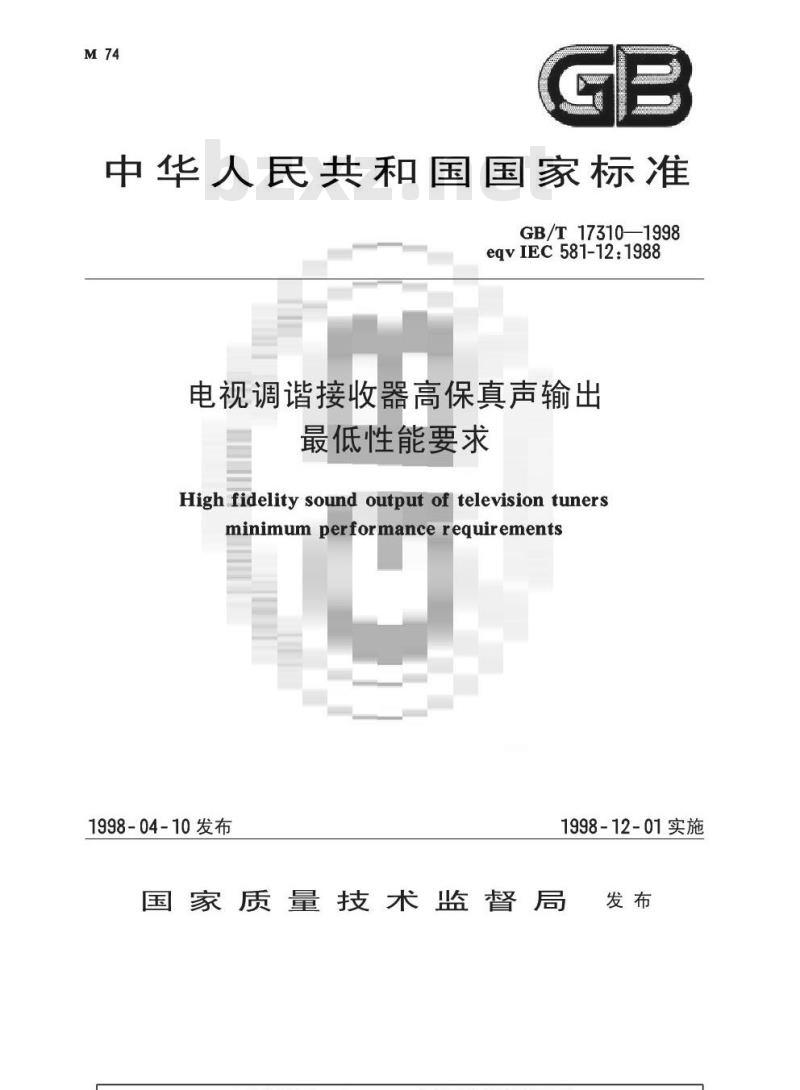

中华人民共和国国家标准
GB/T17310—1998
eqvIEc581-12：1988
电视调谐接收器高保真声输出
最低性能要求
High fidelity sound output of television tunersminimum performance reguirements1998-04-10发布
1998-12-01实施
国家质量技术监督局
GB/T17310—1998

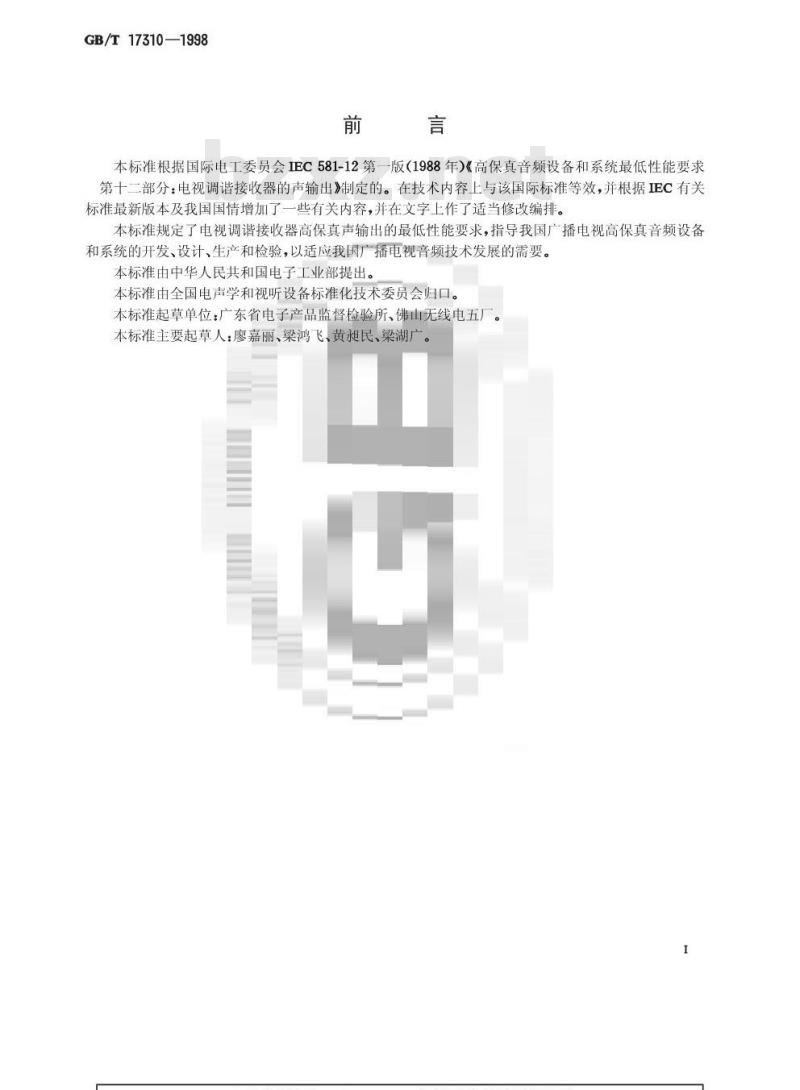

本标准根据国际电工委员会IEC581-12第一版（1988年）《高保真音频设备和系统最低性能要求第十二部分：电视调谐接收器的声输出》制定的。在技术内容上与该国际标准等效，并根据IEC有关标准最新版本及我国国情增加了一些有关内容，并在文字上作了适当修改编排。本标准规定了电视调谐接收器高保真声输出的最低性能要求，指导我国广播电视高保真音频设备和系统的开发、设计、生产和检验，以适应我国广播电视音频技术发展的需要。本标准由中华人民共和国电子工业部提出。本标准由全国电声学和视听设备标准化技术委员会归口。本标准起草单位：广东省电子产品监督检验所、佛山无线电五厂。本标准主要起草人：廖嘉丽、梁鸿飞、黄昶民、梁湖广。I
GB/T17310—1998
IEC前言

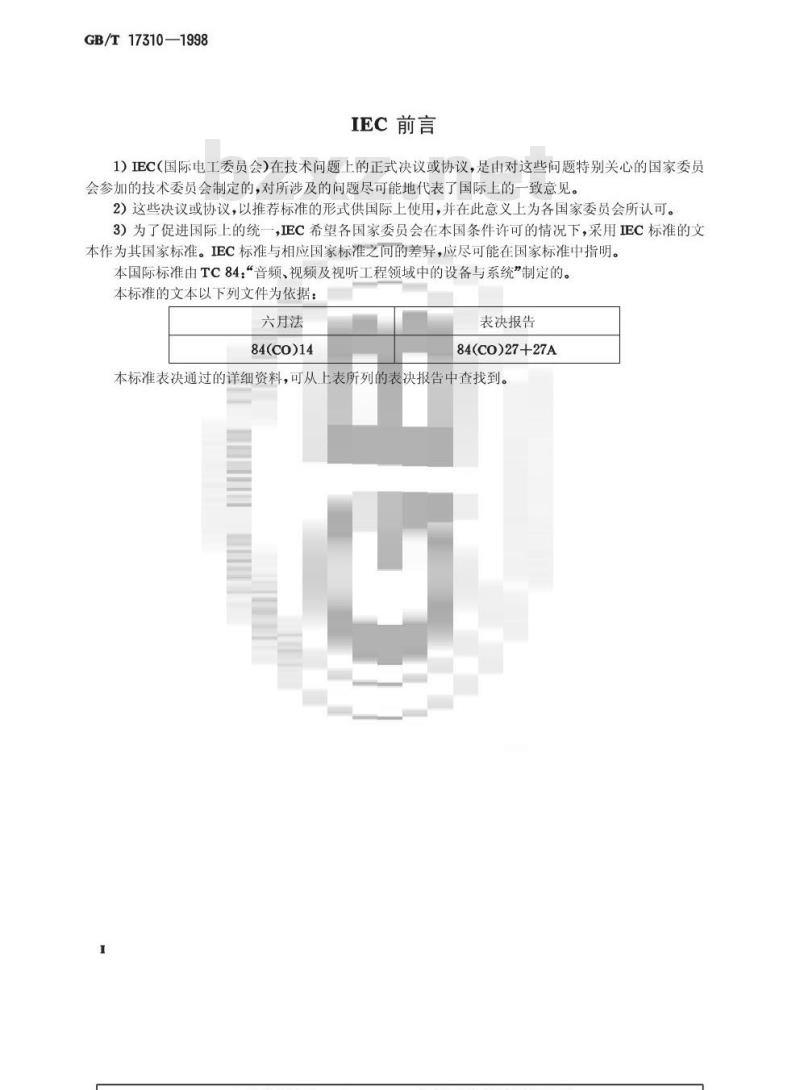

1）IEC（国际电工委员会）在技术问题上的正式决议或协议，是由对这些问题特别关心的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能地代表了国际上的一致意见。2）这些决议或协议，以推荐标准的形式供国际上使用，并在此意义上为各国家委员会所认可。3）为了促进国际上的统一，EC希望各国家委员会在本国条件许可的情况下，采用IEC标准的文本作为其国家标准。IEC标准与相应国家标准之间的差异，应尽可能在国家标准中指明。本国际标准由TC84：“音频、视频及视听工程领域中的设备与系统”制定的。本标准的文本以下列文件为依据：六月法
84(co)14
表决报告
84(CO)27+27A
本标准表决通过的详细资料，可从上表所列的表决报告中查找到。1范围
中华人民共和国国家标准
电视调谐接收器高保真声输出
最低性能要求
High fidelity sound output of television tunersminimum performance requirementsGB/T17310—1998
eqvIEC581-12:1988
本标准规定了电视调谐接收器的高保真声输出的最低性能要求。该调谐接收器可带有也可不带有图像接收装置，系设计用于接收符合CCIR规定的B,G、D、K、H、I及M制式的单声及立体声/双声的电视广播，并主要用于家用高质量声重放系统。本标准适用于具有电视调谐器功能，并备有连接到高保真音频设备的装置的任何设备。注：由于存在各种各样的立体声及双声系统以及在此领域的进一步发展，本标准只对已建立的心理声学要求提出性能要求，而与传输制式无关。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6163—85调频广播接收机测量方法GB/T14197—93声系统设备互连的优选配接值GB/T14947-—94声系统设备互连用连接器的应用GB/T17309.1—1998电视广播接收机测量方法第1部分：般考虑射频和视频电性能测量以及显示性能的测量（idtIEC107-1（第二版））IEC107-2（第二版）
3测量条件
电视广播接收机测量方法第2部分：伴音通道的测量，对单声道的一般测量方法
除本标准规定的测量条件外，所有测量应按GB/T17309.1一1998及IEC107-2（第二版）给出的测量条件进行。
环境温度：15℃~35℃；
相对湿度：25%~75%；
大气压：86kPa~106kPa；
电源电压：额定值士2%；
交流电源：频率波动士2%
谐波分量<5%；
输入信号：除非另有规定，所有测量应按4.1规定的高保真性能所要求的额定最小输入信号电平进行，
国家质量技术监督局1998-04-10批准1998-12-01实施
图像视频测试信号：全黑信号；GB/T17310—1998
声音音频测试信号：1kHz正弦波信号，调制度30%与电视信号的定义及在GB/T17309.1中对射频输入信号电平的推荐值有所不同，在本标准中提到的射频输入信号电平是指射频电视信号中的声音载频的射频输入信号电平，而不是指图像载频的电平。
1调制度将作为额定最大系统频偏的百分数给出，随所采用的电视制式而有所不同。B、G、D、K、H及I制的额定最大系统频偏为士50kHz。M制的额定最大系统频偏为土25kHz。2图像载频与声音载频的射频信号电平之比由所采用的电视制式标准规定。基本参数的最低性能要求及其测量方法4

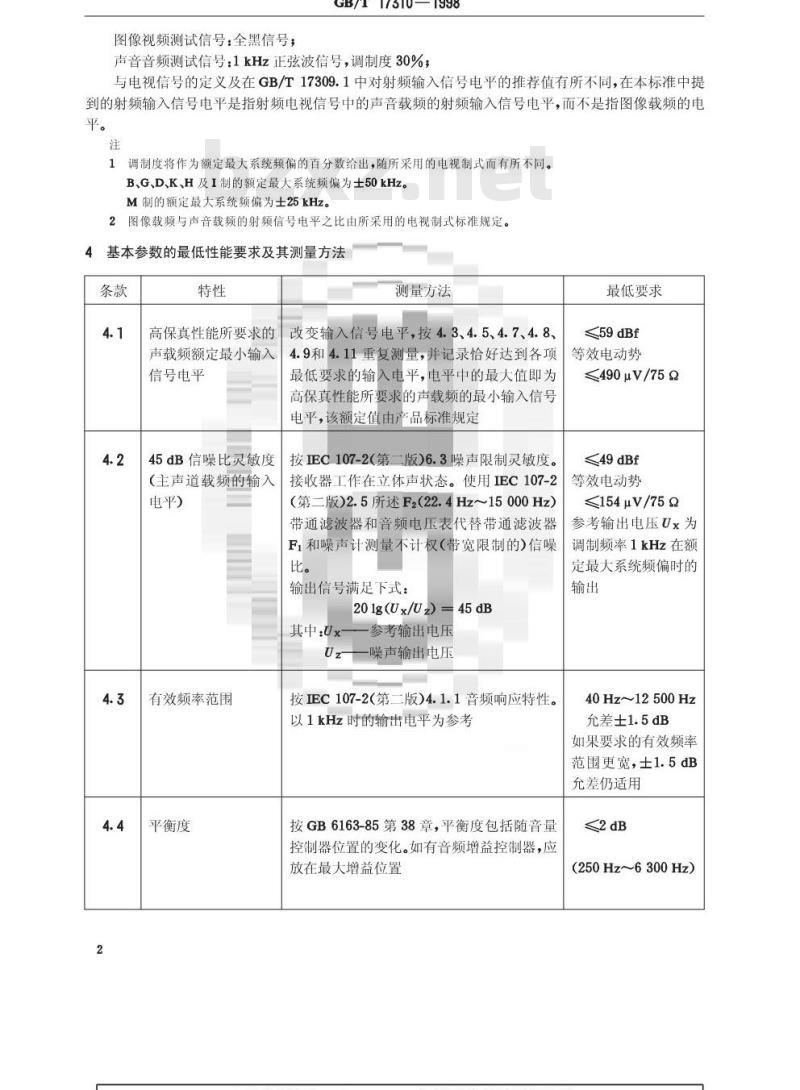

测量方法
改变输入信号电平，按4.3、4.5、4.7、4.8、高保真性能所要求的
声载频额定最小输入
信号电平
45dB信噪比灵敏度
（主声道载频的输入
电平)
有效频率范围
平衡度
4.9和4.11重复测量，并记录恰好达到各项最低要求的输入电平，电平中的最大值即为高保真性能所要求的声载频的最小输入信号电平，该额定值由产品标准规定按IEC107-2（第二版）6.3噪声限制灵敏度。接收器工作在立体声状态。使用IEC107-2（第二版）2.5所述F2（22.4Hz~15000Hz）带通滤波器和音频电压表代替带通滤波器F和噪声计测量不计权（带宽限制的）信噪输出信号满足下式：
201g（Ux/Uz)=45dB
其中：Ux
参考输出电压
Uz噪声输出电压
按IEC107-2(第二版)4.1.1音频响应特性。以1kHz时的输出电平为参考
按GB6163-85第38章，平衡度包括随音量控制器位置的变化。如有音频增益控制器，应放在最大增益位置
最低要求
≤59dBf
等效电动势
<490μV/75
≤49dBf
等效电动势
<154μV/75Q
参考输出电压Ux为
调制频率1kHz在额
定最大系统频偏时的
40Hz~12500Hz
允差士1.5dB
如果要求的有效频率www.bzxz.net
范围更宽，士1.5dB
允差仍适用
≤2dB
(250Hz~6300Hz)
总谐波失真
总谐波失真随时间的
立体声分离度
GB/T17310—1998
测量方法
按IEC107-2（第二版)4.2.2总谐波失真。除非另有规定，用调制频率1000Hz及额定最大系统频偏进行测量。对于立体声或双声，分别测量每一声道，测量时另一声道不加调制。接收机按制造厂说明书调谐后应符合本要求。
注：谐波失真的测量方法应使干扰电压等不包括在内。
在某些情况下（例如低频偏时）可能需要有选择的测量
按4.5调谐接收器，然后断开电源至少一小时后再接通电源，不重新调谐接收器，如需要可重调信号发生器，使输入信号保持在原始频率
接收器置于第3章规定的测量条件下，两声道分别调制，分离度的确定如下：L通道对R通道的分离度：
(UL)z(dB)
201g（）
R通道对L通道的分离度：
(UR)B(dB)
201gUR
(UL)=L通道输出电压
（U,）一由于输入电压加至R通道引起L通道的输出电压
(UR)R=R通道输出电压
（UR）一由于输入电压加至L通道引起R通道的输出电压
最低要求
a）在额定最大系统
频偏及10%调制度
之间的任何频偏；
b）在射频输入信号
电平为77 dBf 与信
噪比为45dB时所需
输入信号电平之间的
任何值；
c）在调制频率为
5kHz、射频输入信
号电平为59dBf和
调制度为10%时：
d）在调制频率为
50Hz、射频输入信号
电平为59dBf及额
定最大系统频偏时
总谐波失真<1.5%
从调谐接收器接通电
源60s开始直至达
到温度稳定状态
(250 Hz~3150Hz)
≥20dB
（3150Hz~6300Hz）
两分离通道串音衰减
不计权（带宽限制的）
信噪比
GB/T17310—1998
测量方法
接收器置于第3章规定的测量条件下，两个通道轮流加调制，串音衰减的确定如下：从A通道进入B通道的串音衰减：(U(dB)
201g（Un）A
从B通道进入A通道的串音衰减：(Un) (dB)
201gu）n
其中：
(U)A通道输出电压
(UA）B=由于输入电压加至B通道引起A通道的输出电压
(UB）n-B通道输出电压
（U）=由于输入电压加至A通道引起B通道的输出电压
按IEC107-2（第二版）6.1信噪比。不计权（带宽限制的）信噪比采用IEC107-2（第）版）2.5所述F2(22.4Hz~15000Hz）带通滤波器及音频电压表代替带通滤波器F1和噪声计测量。
信噪比如下：
Ux(dB)
20培uz
其中：Ux——参考输出电压
Uz—噪声输出电压
最低要求
B、G、D、K、H及I制
(1000 Hz)
(250Hz~10000Hz）
M制式：
（由主通道至副通
（由副通道至主通
用1kHz正弦波信号
调制干扰通道
注：两分离通道间的申
音比立体声声道间
的串音要讨厌得多，
所以4.8指标比4.7
指标要高
参考输出电压Ux应
为：当调制频率为
1000Hz，在额定最
大系统频偏时所给出
的输出电压
计权信噪比
调幅抑制比
选择性
从天线进入的无用信
号的抑制
单信号中频抑制
单信号镜像抑制
单信号假响应抑制
射频非线性引起的假
副载波基波及谐波抑
制(基带副载波制式)
视频通道无用信号的
GB/T17310—1998
测量方法
按IEC107-2（第二版）6.1信噪比。采用IEC107-2（第二版）2.5所述F1（200Hz～15000Hz)带通滤波器和噪声计(PS计权网络及准峰值电压表)测量
按IEC107-2（第二版)5.4调幅抑制比。接收机在单声状态
在考虑中
在考虑中
在考虑中
按IEC107-2（第二版)5.1内部产生的于扰蜂音。
注：进一步的测量在考虑中
最低要求
≥43dB
参考输出电压Ux应
为：当调制频率为
1000Hz，在额定最
大系统频偏时所给出
的输出电压
在考虑中
在考虑中
在考虑中
在考虑中
视频通道无用信号的
抑制随时间的变化
对14kHz～25kHz
频段（广播部门用作
监测信号)内的调制
信号的抑制
a）机械的
b）电的
应规定的特性
GB/T17310—1998
测量方法
按4.15调谐接收器，然后断开电源至少1h后再接通电源，不重新调谐接收器，如需要可重调信号发生器，使输入信号保持在原始频率
在考虑中
最低要求
在考虑中
在考虑中
按GB/T14947
按GB/T14197
本标准4.1~4.11所
列特性在制造厂手
册、说明书及技术规
范中须遵循
