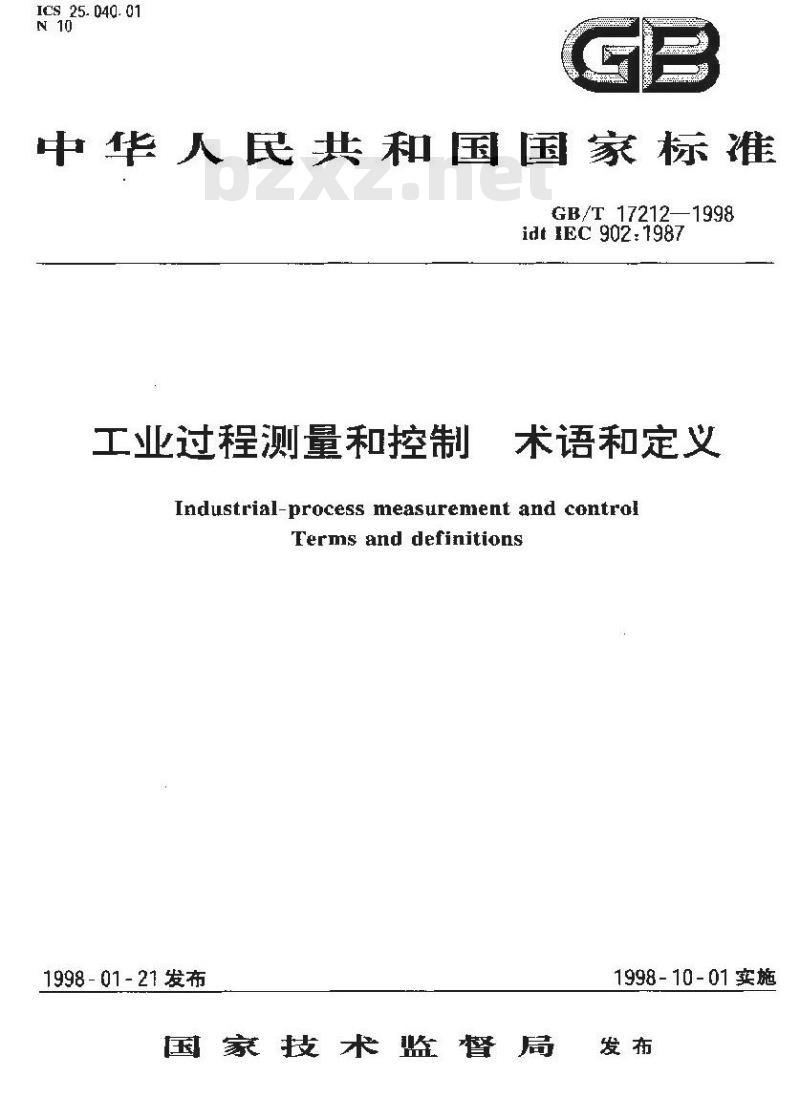

【国家标准(GB)】 工业过程测量和控制 术语和定义

ICs 25. 040. 01
中华人民共和国国家标准
GB/T17212—1998
idt 1EC 902:1987
工业过程测量和控制
术语和定义
Industrial-process measurement and controlTerms and definitions
1998-01-21发布
国家技术蓝督局bZxz.net
1998-10-01实施
GB/T 17212—1998
TEC前言
IEC序言
适用范围
总体结构
5术语和定义
附录A(（标准的附录）
按汶语拼音字母索引
附录B(标的附录）
按英语字母隶引
G/T 17212—1998

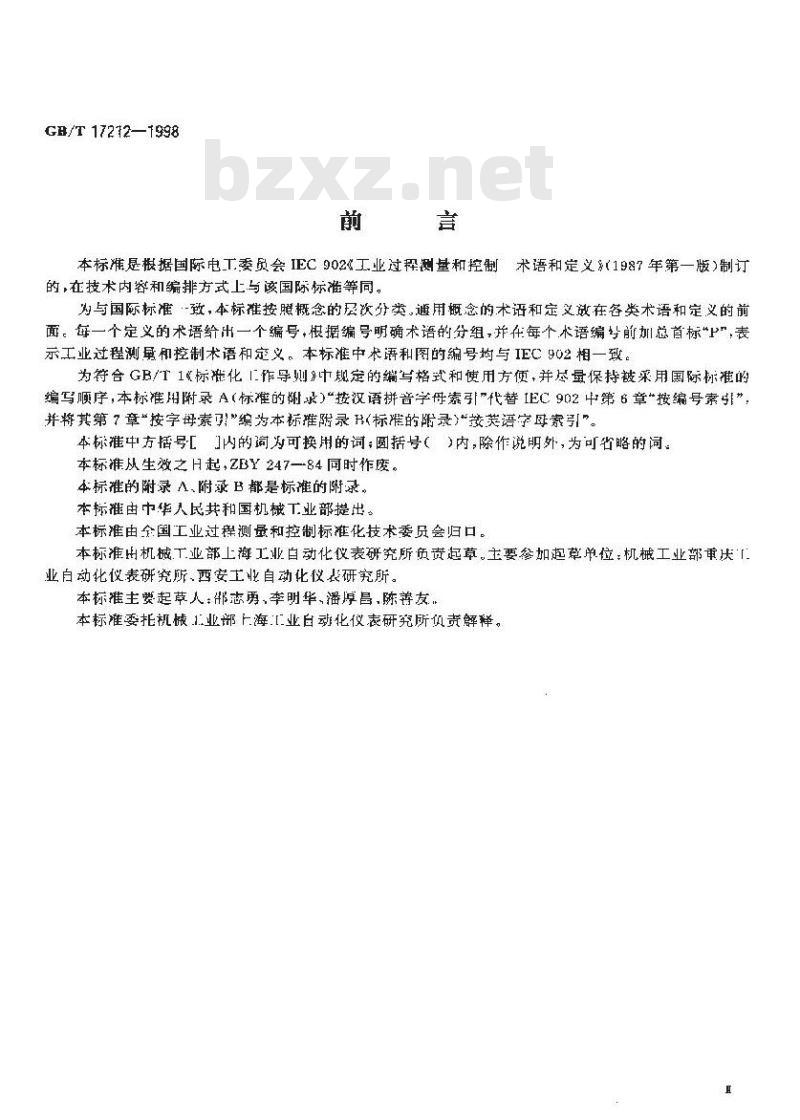

本标准是根据国际电工委员会IEC902《工业过释测量和控制术语和定义（1987年第一版）制订的，在技术内容和编排方式上与该国际标准等同。为与国际标准·致，本标准按照概念的层次分类。通用概念的术语和定义放在各类术语和定义的前面。每一个定义的术语给出一个编号，根据编号明确术语的分组，并在每个术语编孕前加总首标“P”，表示工业过程测量和控制术语和定义。本标准中术语和图的编号均与IEC902相一致。为符合GB/T1标准化作导则》中规定的编写格武和使用方使，并尽量保持被采用国际标准的编写顺序,本标准用附录 A（标准的谢录)\按汉语拼音字册索引\代替 IEC 902 中第 6 章\按编号索非”，并将其第7章\按字母索\编为本标准阳录H（标准的附录）“接英语字母索引\。本标推中方据号内的词为可换用的罚：圆括号（）内，除作说明外，为可省略的词本标准从生效之H起，ZBY247—84同时作废。4标准的附录 A,附录 B都是标准的附录。本标准由中华人民共和国机械工业部提出。本标准由全国工业过程测量和控制标准化技术委员会归口。本标准出机械T业部上海工业自动化仪表研究所负责起草。主要参加起草单位：机械工业部重庆「业白动化仪表研究所.西安工业自动化仪表研究所，本标准主要起草人邻志勇季明华，潘厚昌，陈善友.本标准委托机械1.业部上海业白动化仪表研究所负责解释。GB/T 172121998

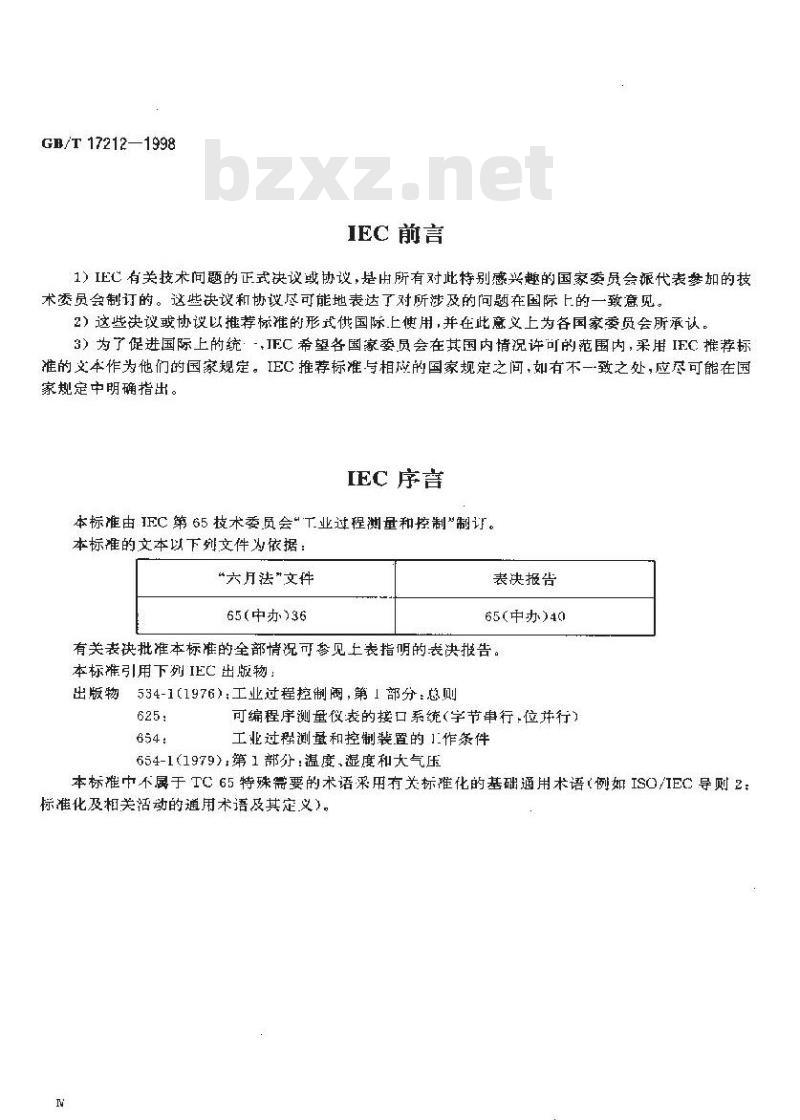

IEC前言
1）IE心有关技术间题的正式决议或协议，是出所有对此特别感兴趣的国家委员会派代表参加的技术委员会制订的。这些决议和协议尽可能地表达了对所涉及的问题在国际上的一致意见。2）这些决议或协议以推荐标准的形式供国际.上使用，并在此意义上为各国家委员会所承认。3）为了促进国际上的统：-IEC希望各国家委员会在其国内情况许可的范围内，采用IFC推荐标准的文本作为他们的国家规定。IEC推荐标准与相应的国家规定之间，如有不一致之处，应尽可能在国家规定中明确指出。
IEC序喜
本标准由IFC第65技术委员会“T.业过程测量和控制\制订。本标准的文本以下列文件为依据：“六月法”文件
65(中办)36
表决报告
65(中办)40
有关表决批准本标准的全部情况可参见上表指明的表决报告。本标推引用下列IEC出版物：
534-1（1976）：工业过程控制阔，第1部分：总则出版物主
可编程序测量仪表的接口系统（学节串行，位并行)工业过程测蚤和控制装置的1作条件654-1（1979），第1部分：温度，壶度和大气压本标罹巾不属于TC65特殊需要的术语采用有关标准化的基础通用术语（例如ISO/IEC导则2：标准化及相关活动的通用术语及其定义）。N

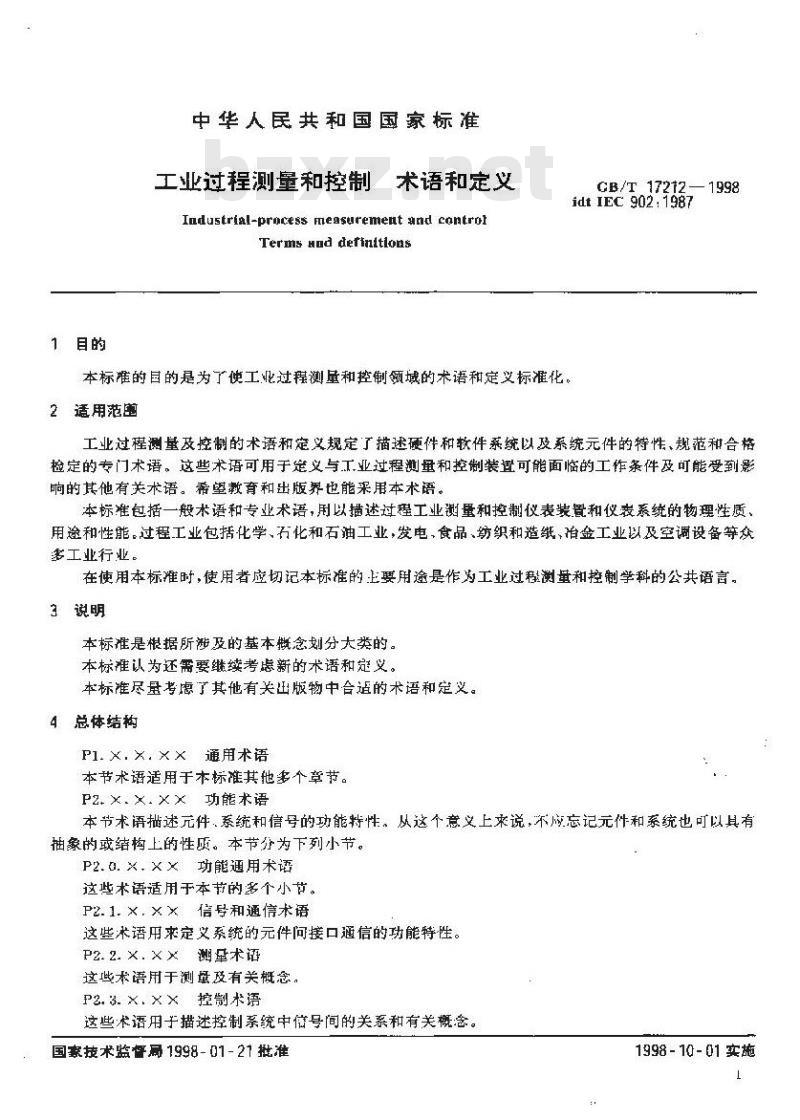

1目的
中华人民共和国国家标准
工业过程测量和控制
术语和定义
Industrial-process measurement and controlTerms Hod definitlons
GB/T 17212 1998
idt IEC 902:1987
本标准的的是为了使工业过程测量和控制领域的术语和定义标准化。2适用范围
工业过程测量及控制的术语和定义规定了描述硬件和软件系统以及系统元件的特性、规范和合格检定的专门术语。这些术语可用于定义与工,业过程测量和控制装置可能面临的工作条件及可能受到影响的其他有关术语。希望教育和出版界也能采用本术语。本标准包括一般术语和专业术语，用以描述过程工业测量和控制仪表装置和仪表系统的物理性质、用途和性能。过程工业包括化学、石化和石油工业，发电，食品、纺织和造纸，冶金工业以及空调设备等众多工业行业，
在使用本标准时，使用者应切记本标准的主要用途是作为工业过程测量和控制学科的公共语言。3说明
本标准是根据所涉及的基本概念划分大类的。本标准认为还需要继续考虑新的术语和冠义。本标准尽量考虑了其他有关出版物中合适的术语和定义。4总体结构
P1. ×.×.× × 通用术语
本节术语适用于本标准其他多个章节。P2.×.×.××功能术语
本节术语描述元件系统和信号的功能特性。从这个意义上来说，不应忘记元件和系统也可以具有抽象的或结构上的性质。本节分为下列小节。P2. 0. ×,××功能通用术语
这些术语适用干本节的多个小节。P2.1.×.××信号和通信术语
这些术语用求定义系统的元件问接口通信的功能特性。P2. 2. ×.× × 测量术语
这些术语用于测量及有关概念,
P2. 3. ×, × × 控制术语
这些术语用于描述控制系统中信号间的关系和有关概念。国豪技术监督β1998-01-21批准1998-10-01实施
P3. X. X. X X
硬件术语
GB/T 172121998
硬件术语通带由硬件的功能米定义，有时硬件的机构造来延义。P3. 0. ×. X ×
硬件通用术语
这些硬件术语适用本节的多个小节。P3.1. X. X X
测量硬件术语
P3, 2. X. X X
P3. 3. X. X ×
P3. 4. X. X X
P3. 5. X. X X
F3. 6. X. X X
P3. 7. X- × ×
P4, X. X. XX
控制和计算碰件术语
终端控制元件术语
监规硬件术语
辅助硬件术语
结构硬件术语
安全硬件术语
数字技术术语
这些术语专门用于捕述数字计算机的功能。P4. 0. X. × X
P4. 1. X. × ×
P4. 2. ×. X X
P4. 3. X- X X
P4. 4- X. X X
P4. 5. X. X X
数字技术通用术语
语言术语
程序设计术语
有关保证措施的术语
数字通信术语
数字硬件术语
P5. X: X. XX
保证和可靠性术语
保证和可靠性术语包括与装置和系统的监视以及运行保证《如通信保证技术和信号鉴定技术）有关的术语。与提高系统可靠性有关的术语（如亢余等）和用作度量或表达可靠性程度的术语亦包括在本节中。
P6.×，×，××工作条件术语
本节术语描述工业过程在运行中所处的环境工作条件，包括像参比标准和工作等级这样的概念，5术语和定义
.X.X.×X通用术语
P1.0.×.××基础道用术语
P1.0.0.01系统system
为实现规定功能以达到某-一目标而构成的相互关联的一组光件。证，系统与周国环境及其他外部系统之间被认为由·-假想面懈开，此想两切断该系统与周围环境和外部系统之闻的联系。系统通过这些联系受到周围环境的影响和外部系梳的作用，它本身也对周围环境或外部系统起作用
P1.0.0.02测量measurement
以确定量值为月的的一组操作。β1. 0. 0. D3控制 control
为达到规定的目标,在系统上或系统内的有目的作用。注：除控制作用本身外，控制可包括监视和安全保护P1.0.0.04控制系统controlsystem通过精密制导或操纵个或几个变量以达到预定状态的系统。注：控制系统,分为主抗系统和被控系统(见图 1-1 和 P2. 3小节)。2
P1. 0.0. 05、线性系统linear system可用一组线性方程式描述的系统。GB/T17212—1998
主控系统
敲控系统
图 1-1 控制系统
注：对规定范围内的任何输入值,线性系统传递函数的系数是恒定的。它对同时存在的几个输入的时间明应等于对每个单独输入的时间响应之和。不符合这些条件的系统称为“非我性系统”。P1.0.0.06工业过程industrlalprocess基本完成一个或一系列物理变换或化学变化的一组运行。注：其他过程如物质或能最的枪送和[或暂时尤存，信息的传输等可看作是工业过程的一部分。P1.0.D.07在线on-line
当设备或装置随工业过程在线运行时，在过程发生的当时作用于工业过程和[或受这个过程的作用。
F1. 0. 0. 08离线off-line
当设备或装置随工业过程离线运行时，在过程发生的当时与此工业过有联系，但不作用于这个工业过程或不登过个过程的作用。P1. 0. 0. o9 过程测量process measurement确定各过程变量值的信息获取。P1. 0. 0. 10 过程控制process control为达到规定的标而对影响过程状说的变量的操纵。P1. 0. 0. 11 技术规范technical specification规定产品或服务的特性(如质量水平,性能、安全、尺寸等)的文件。它可包括术语和定义、符号、试验和试验方法，包装、标记和标签要求，技术规范也可采敢实施规程的形式。P1. 0. D. 12标准规范standard specification内受影响的整个同业以科学、技术积实践经验的综合成果为基础，以提高最任社会效益为日的而合作撤订月一致同意或普遍费同，经国家、区域或国际级公认的团体批谁，握供给社会各葬使用的技术规范或其他技术文性。
注在某些用语中，“标准\一词还经带用于表示有别十本定义的含义在这种情说下，它可以是·种不完垒符合本定义所规定金部条件的技术规范.例如：\公司标准\。P103测标准器)meesurement standard用以定义实现、保持或复现一个量的一个或多个已知值的单位的实物量具、测量仪器或系统，其口的是通过比对把这些量值传递到其他测量仪器。例如:a）1 kg 质量标难，
h）标准率块：
）100标准电阻：
d）饱和惠斯登标准电池；
）标准安培表：
f）钝原了频率标准。
P1.0.0.14算法algorithm
GB/T 17212—1998
按-定步数解题的一组明确规定的法则。P1.0.0.15数parameter
描述给定系统内各变量关系的量。注：参数可以是常数,也可取决于时间或基些系统变量的大小。P1.0.0.16配置configuration
组态configuration
（1）（硬件的）配置一一系统设计的一个步骤：选择纽件，指定其位置及确定它们之间的连接。（2）（软件的>组态一一在预先装入逻辑组件的系统或装置中，主通过键盘操作选择需要的组件：指定其适当的逻辑位置（即控制回路、显示点等），并将它们连接起来。它与编制程序不同。P1.0.0.17 程序program
为得到-一定结果而提出的一系列操作。P1. 0. 0. 18 判定表 decision table列出在确定一个问题时所要考虑的各种可能性，包括需要采取的措施的表格。有时用于代替程序文件的流程图表。
P1. 0. 0. 19 流程图表 flow chart定义、分析或解题方法的图解表示。图中用符号表示操作，数据流、装置等。P1.0.0.20流程围flow diagram
描述工业过程的图解表示。
P1. 0. 0. 21未知框black box
用来描述实现某种功能而仅知其输入和输出信号的装置的通称。P1. 0. 0. 22 功能块 runeifanal block系统的限定部分。它至少具有一种功能，其特征是具有最低数量的明确的输入和输出信少。p1. 0. 0. 23方块_框图block diagram用表示信号流向的定问连线（但无需标明全部连线）所连接的功能块来表示系统或系统部分及其内部功能关系的图。
P1.0.0.24初始化initialization产件戒建竞基本件或起动状恐。P1. 0. 0. 25 组合性 modularity通过对易与其他部件或单元连接或配置的分立单元进行组合，赋丁系统功能适应性的特性。P1. D. 0. 26 装置 device
实现预定功能的器械或便件元件，P1.0.0.27频作员uperator
启动和监视··个工艺过程和二或其主控系统（可以是计算机）运行的人员。P1. 0. 0. 28 补偿compensallon采用特殊结构、附加装置、线路或特殊材料等以抵消规定上作条件变化所造成的误差源的作用。P1. 0. 0, 29兼容性cnmpatibility功能单元满足规定接口要求的能力。P1. 1. X. X×X数据和信号术语4
P1.1.0.01数据data
GB/T 17212—1998
按已知或假定的排列来表示信息的字符或连续函数。P1.1.0.02模拟数据analngue dath仅由连续函数组成的数据。
P7.1.0.03数字数据digital data仅由字符组成的数据。
P1.1. 0. 04 变量variable
其值可变且通常可测出的量或状态。P1.1.0.05 信号signal
其一个或多个参数载有信号所表示的一个或多个变的信息的物理变量。注：这些格数称为信号的“信息参数\。例如，对于调幅正效载波，降时振幅为信号的信总考数；对下以持续时间或位置调制的脉冲信号，每一脉冲的持续时间(或宽度)或位司分别为信号的信息参数。P7.1.0.06模拟信号analoguesignal信息参数可表现为给定范围内所有值的信号。P1. 1. 0. 07标准化信号standardized signal具有标准化的上、下范围值的信号。例如：4mA~20mA(d.c.)
20 kPa~100 kPa
P1.1.0.08数字信号digilalsignal信息参数可表现为用数字表示的组离做位中任一值的信号。
P1.1.0.09输人信号input signal施如到装置、元件或系统输入端的信号。P1.1.0.1D输出信号outputsignal由装置、元件或系统送出的信号。P1.1.0.11 量化 quantization
将一个变量的范围分割成数目有限且未必相等的不同小范制的过想，每个小范围由秘为量化值的指定值来表示。
P1.1.0.12量化信号quantived signal具有量化信息参数的信号
P1.1.0.13二进制信号binarysignal仅有二个值的量化信号。
P1.1.0.14范围range
所研究的量的上、下限所限定的数值区间（图2-1)。注：术语“范围\通情加臂饰语。例如,它可应用于被測变虽或下作条件P1.1.0.15量程span
给定范围上，下限值之间的代数差（见图2-1)。例如：a）范围0℃～150℃时，量程为150℃；h）范用一20℃-~200℃时，量程为220℃；c）范围20℃～150℃时,量程为130℃：d）范围4mA～20mA时，量程为16mAe）范制一100 r～=20时,量程为 80℃。P1.2.X.××静态和动态特性术语P1.2. 0. ××静态利动态特性通用术语P1.2.0.01时间响应timeresponseGB/T 17212 -—1998
一个输入变量的规定变化引起系统输出变量随着时间的变化。P1.2.0.02阶跃响应stepresponse个输人变量的阶频变化引起的系统时间响成（见图1-2），注：出确定输出响应对相应的输入阶嵌之比得出线性系统的单位阶联响应。P1.2.0.03斜坡响应ramp respanse一个输入变量的变化斜率从零逐步跃增到某个有限值引起的系统时间响应。P1. 2. 0. 04脉冲响应impulse response在-个輪入上施加--个脉冲函数引起的系统时间啪应。注：在线性系统中，单位录冲响应（加权函数)追单位阶欧响逆的时问导数。P1.2.0.05稳态steadystale
系统的特性参数保持恒定的系统状态。注：例望，正弦妞的特性参数是均方根值，频率和初始相情。输出！
实际值的时
哺存曲线
避时趾冲
长整稳态值
一（建立时间的）
规定范围
最够值的规百分数
上升时间
初蜘值
阶医响应时间
建立时间
图1-2系统对输入阶跃增单的典型时间响成P1. 2. 0. 06瞬态
transient
变量在两个稳态间迅速过渡时的状态。P1.2.0.07拉普拉斯变换Laplacetransform函数（)对复变量：的函数《s)的变换，变换式为：F(s) =
8傅里叶变换Fouriertransform
P1. 2. 0.08
f(t>e-nde
函数()对实变量的的函数F(j)的变换·变换式为：6
GB/T 17212 --1998
P1. 2. 0. 09 传递函数transfer functionf()e-iade
在线性系统中，当所有初始条件对变时，输出信号的拉普拉斯变换对料应输人信号的拉普拉斯变换之比。
P1.2.0. 10频率响应fregueney response在线性系统中.输出信号的博里啡变换对相应输入信号的傅里叶变换之比。注
1痴率响应与复半面虚轴上取得的传递函数致。2题率响应是稳态正弦摘入与得出的基本落输出之间蝠值和相位两当旅龄于赖事而定的关系，Pt.2.Q. 11描述函数describing function在稳态非线性环节中，对正弦输人信号只取输出信号正弦基波分量的赖率响成。注：描还函数可取决下摘入信号的懒率和幅值，或只取决于输入信号的崛慎。P1.2.0.12稳定性stabililty
系统受外界扰动偏移稳态条件后，当扰动中止时回复到原稳态条件的特性。P1.2.0. 13增益 in
在止弦稳态线性系统中,输出信号幅值与相应的输入信号幅值之比。注
1增益是显率响应的绝对值。
2实际使用中，除零频率外各率上的增益常被称为“动态增益”以区别岑频率上的“静态增益\P1. 2. o.14对数增益logarithmic gain以分贝表示的 20 1g G之值,其中G为增益,P1.2.0.15囊减attenuation
由扩线路或传输距离影响造成的信号减小。注：衰减可用无量纲比值、标量比值或分贝表示。P1.2.0.16相角phaseangle
在正弦稳态线性系统中，输出信号与相励的输人信号之间的相位差（见图1-1）。注：相角是频率响应的判据。
P1. 2. D. 17输送延迟transport dela由输送物质所需的时问或信号有限传播速率引起的延迟。P1. 2.0. 18时滞 dead time
从输入变产生变化的爵间起至输出变基开始变化的瞬间为止的时间闯隔（见图-2）。P1.2.0.19时间常数time constanl时间带数是由阶联或脉冲输入引起的一阶线性系统的输出完成总上升或总下降63.2%所需的时间。
1这种的间响应用A(1--e-)或Ae:VT(按情况决定>描述，其中T是时间常数。2在高阶系统中,过程的每一个一阶组分都有一个时间常数。在博围中,折角题率山!现在=1/T。P1.2.0.20（振荡的)阻尼damping（of an oseillalion）振荡的帼值随时间逐渐减小。
P1.2.0.21阻尼比dampingratio
三阶性系统自内振荡的阻尼度母，以辙出在最终稳签值谢近的一对（方向相反的连续摆动的较太幅值与较小幅值之商表示（无符号)见图1-3)。输出
2自然固有频率
P1. 2. 0. 22
GB/T 17212— 1998
输出的您态值
阻尼比一·鲁·兴等
图 1-3二阶迟后系统的阻尼响应natural Inherent freguency
由微分方程描述的二阶线性系统的频率：dr
阻尼因数
P1, 2. 0. 23
damping fuctor
山微分方程描述的阶线性系统固数D的值：+2Da%
P1.2.0.24特征频率eigen frequency且有阻尼困数卫的二阶线性系统阶跃响应的视频率也(）
与自然周有频率，的关系为：
os(u-)-
sin(ue - D)
注：对于阶肤变化t），所描选的阶既响应是由一阶系统微分方程给出的：Idete+
P1.2.0.25谐振频率
resonane frequency
:() = ()
与系统的阅有频率相致，从而学起输出显著变大的正弦输入倍号的频率u。让：在传遵函数包含由下列微分方程描达的元索的线性系统中：d
2,da(m
()-V()
相应题率确应的增盖在处为最大站与自然尚有频率的关系为：0, 0。 Y1 --213
P1. 2. 1. ×X阶欧和斜坡响应术语P1. 2. 1-01瞬时过冲 transient overshoot在阶跃响应中，输出变量偏离最终稳态值的最大瞬态编差，以最终稳态值与初始稳态值之差的片分数表示（见图1-2和P1.2.0.02)。P1.2.1.02上升时间risetime
在阶跃响应中，从由零开始的输出信号达到最终稳态值规定的小百分数（例如10%)的瞬间起：至8
