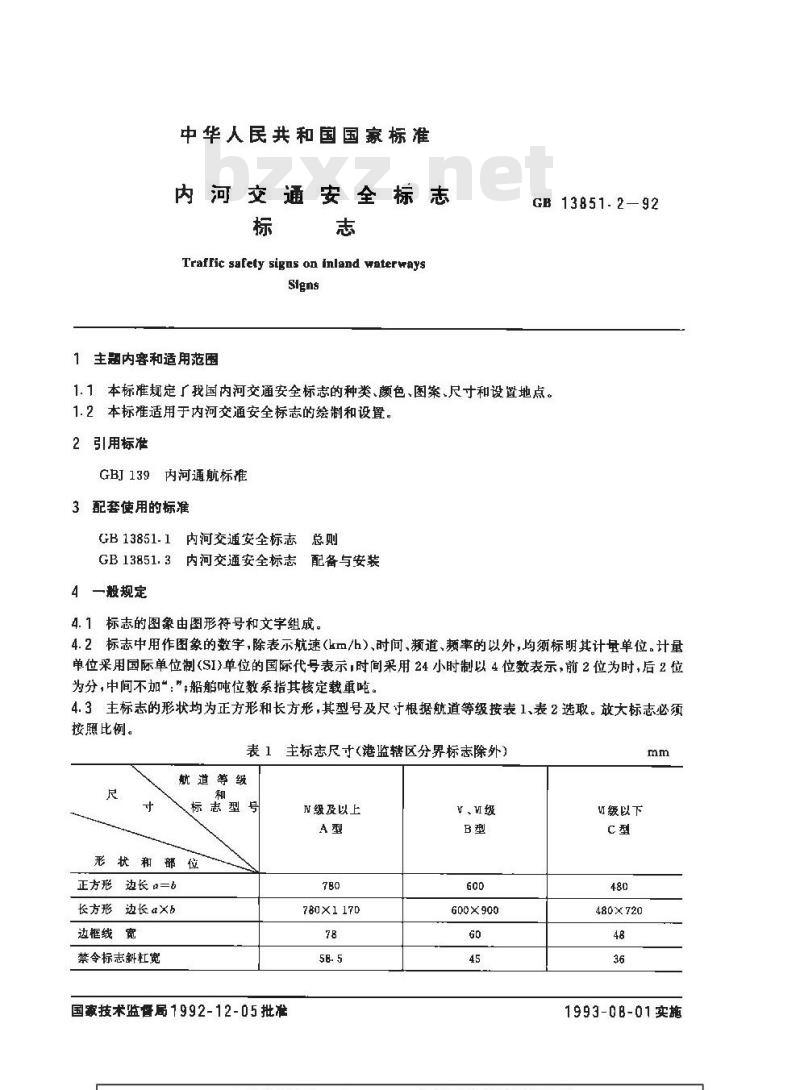

内河交通安全标志
Trafric safety sigus on inland waterwaysSigns
1主内容和适用范围
GB 13851.2—92
1.1本标准规定了我国内河交通安全标志的种类、额色、图案、尺寸和设置地点。1.2本标准适用于内河交通安全标志的绘制和设置。2 引用标准
GBJ139内河通航标准
3配套使用的标准
GB13851.1内河交通安全标志总则GB13851.3内河交通安全标志配备与安装4一般规定
4.1标志的图象由图形符号和文字组成。4.2标志中用作图象的数字，除表示航速（km/h）、时间、频道、频率的以外，均须标明其计量单位。计量单位采用国际单位制SI)单位的国际代号表示，时间采用24小时制以4位数表示，前2位为时，后2位为分，中间不加\：\；船舶吨位数系指其核定载重吨。4.3主标志的形状均为正方形和长方形，其型号及尺寸根据航道等级按表1、表2选取。放大标志必须按照比例。

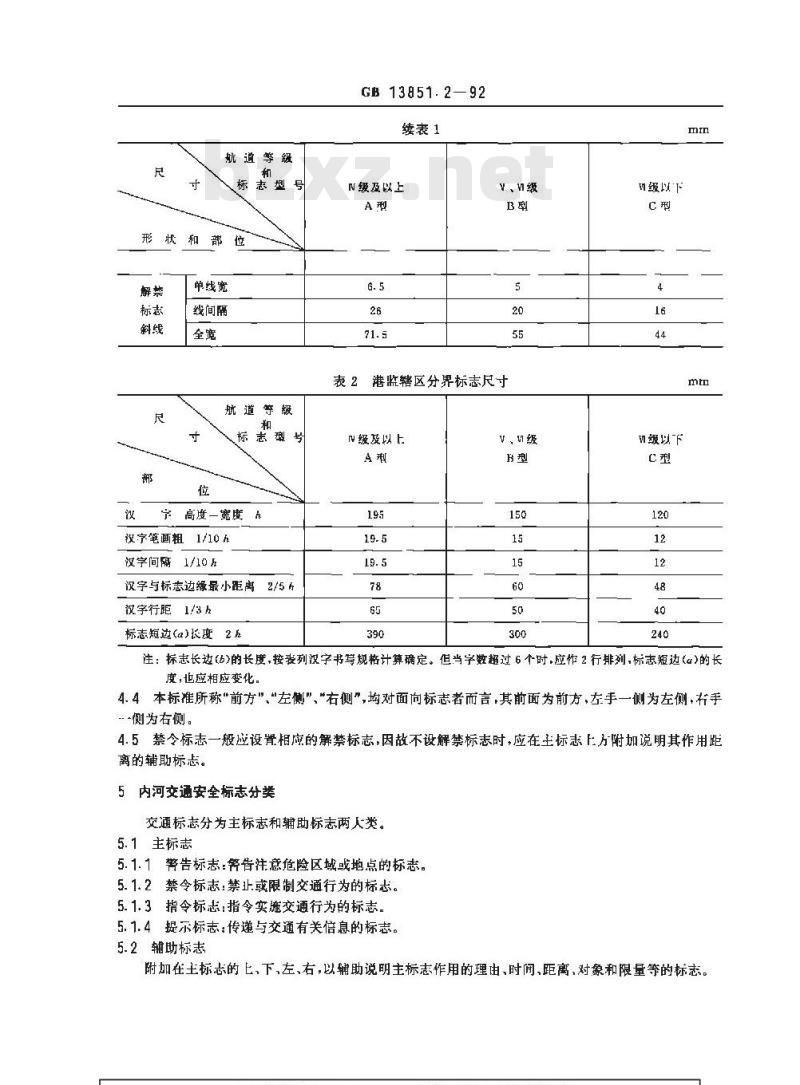

表1主标志尺寸(港监辖区分界标志除外)尺
航道等级
标志型号
形状和部位
正方形边长口=6
长方形边长a×b
边框线宽
禁令标志斜杠宽
国家技术监督局1992-12-05批准N级及以上
v、u级
780×1170
600×900免费标准bzxz.net
α级以下
480×720
1993-08-01实施
航道等级
标志型号
单线宽
线间隔
航道等级
标志型号
宁，高度一宽度h
授字笔画粗
汉字间隔
汉字与标志边缘最小距离2/5
汉字行距1/3h
标志短边(a)长度2
GB 13851.2—92
续表1
N级及以上
表2港监辖区分界标志尺寸
级及以上
v、w级
列级以下
研级以F
注：标志长边(b)的长度，按裁列汉字书写规格计算确定。但当字数超过6个时，应作2行排列，标志短边(α)的长度,也应相应变化。
4.4本标准所称\前方”\左衡”、“右侧”,均对面向标志者而言,其前面为前方,左手一侧为左侧,右手-侧为右侧。
4.5禁令标志一般应设背相应的解禁标志，因故不设解禁标志时，应在主标志上方附加说明其作用距离的辅助标志。
5内河交通安全标志分类
交通标志分为主标志和辅助标志两人类。5.1主标志
5.1.1警告标志：等告注意危险区域或地点的标志。5.1.2禁令标志：禁止或限制交通行为的标志。5.1.3指令标志：指令实施交通行为的标志。5.1.4提示标志：传递与交通有关信息的标志。5.2辅助标志
附加在主标志的匕，下，左、右，以辅助说明主标志作用的理由、时间、距离，对象和限量等的标志。5警告标志
GB 13851.2—92

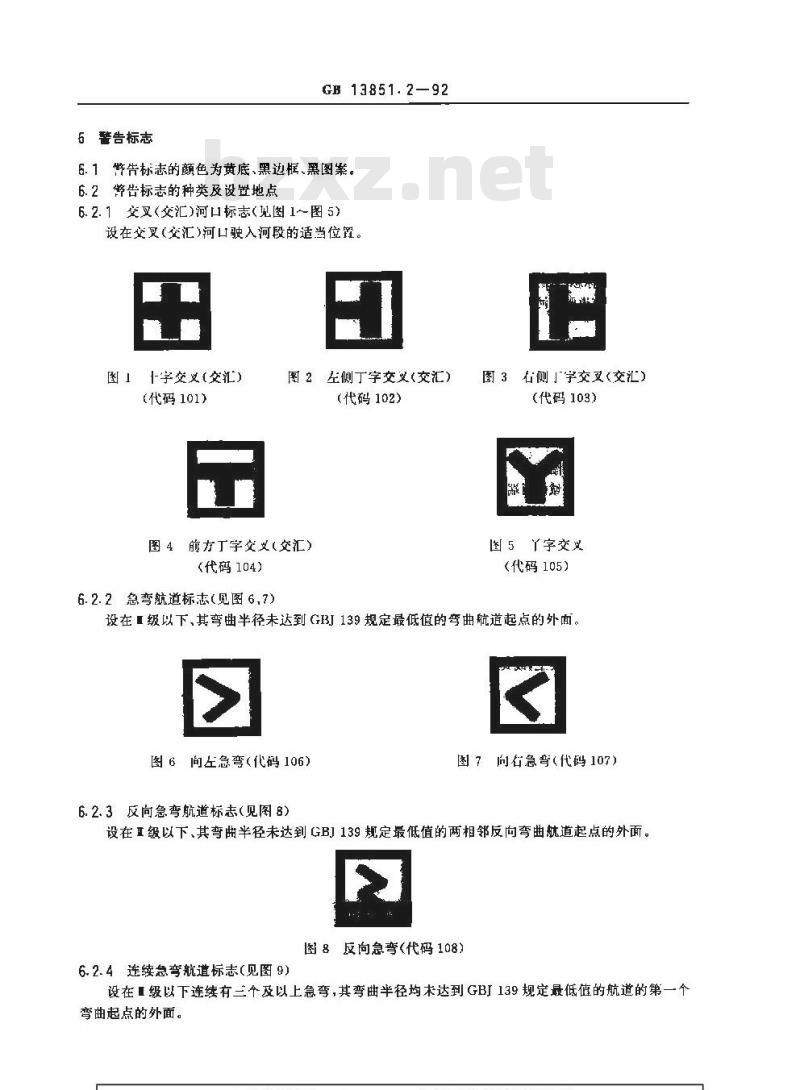

6.1赞告标志的颜色为黄底、黑边框、黑图案。6.2警告标志的种类及设置地点
6.2. 1交叉(交汇)河口标志(见图1~图5)设在交叉（交汇）河口驶入河段的适当位置。田
图十字交义(交汇)
（代码101）
左侧丁字交义(交汇)
（代码102）
图4前方丁字交义（交汇）
（代码104）
6.2.2急弯航道标志(见图6,7)
右侧」字交叉(交汇)
（代码103）
图5丫字交义
（代码105）
设在【级以下，其弯曲半径未达到GBJ139规定最低值的弯曲航道起点的外面。区
图6：间左急弯（代码106）
6.2.3反向急弯航道标志(见图8)区
图7向右急弯(代码107)
设在直级以下、其弯曲半径未达到GB1139规定最低值的两相邻反向弯曲航道起点的外面。区
图8反向急弯（代码108)
6.2.4连续急弯航道标志（见图9)设在级以下连续有三个及以上急弯，其弯曲半径均末达到GBI139规定最低值的航道的第一个弯曲起点的外面。
6.2.5窄航道标志（见图10～图12）CB 13851-2—92
图9连续急弯（代码109）

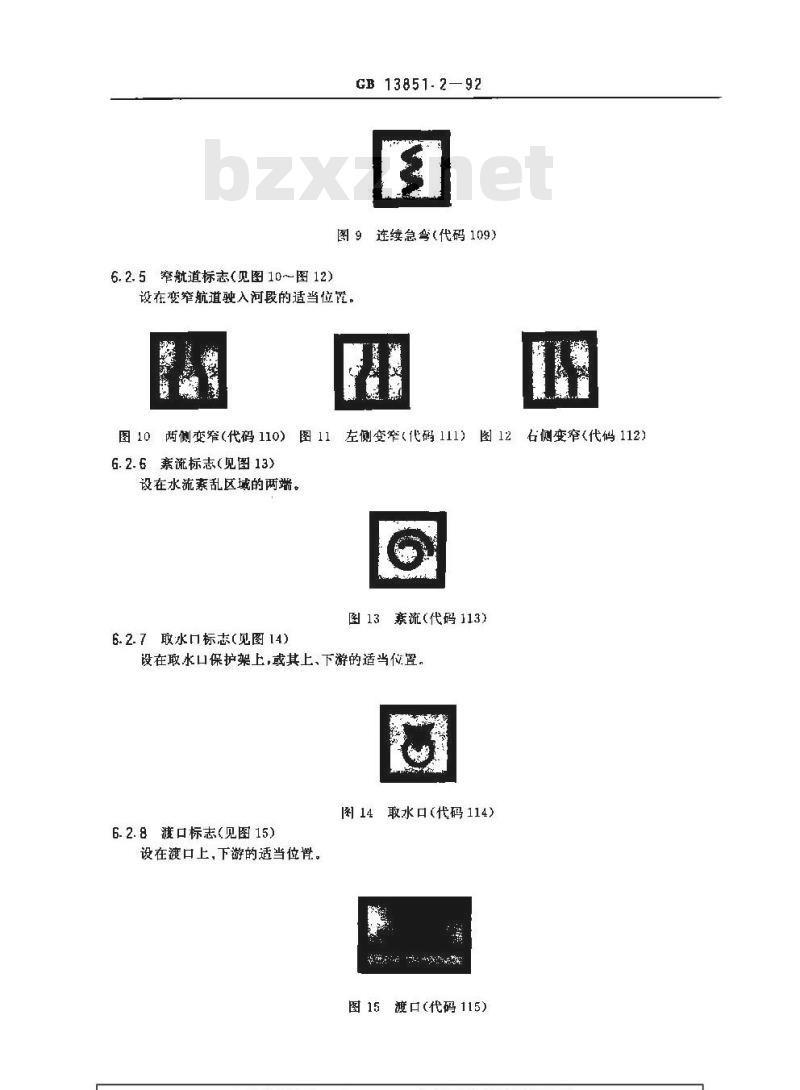

设在变窄航道驶入河段的适当位置。1左侧变窄(代码111)
图12右侧变窄<代码112)
图10两侧变窄（代码110）图11
6.2.6流标志(见图 13)
设在水流素乱区域的两端。
图13紊流（代码113）
6.2.7取水口标志(见图14)
设在取水口保护架上,或其上、下游的适当位置。图14取水口（代码114）
6.2.8渡口标志（见图15）
设在渡口上，下游的适当位臂。r2-.-2
图15渡口（代码115）

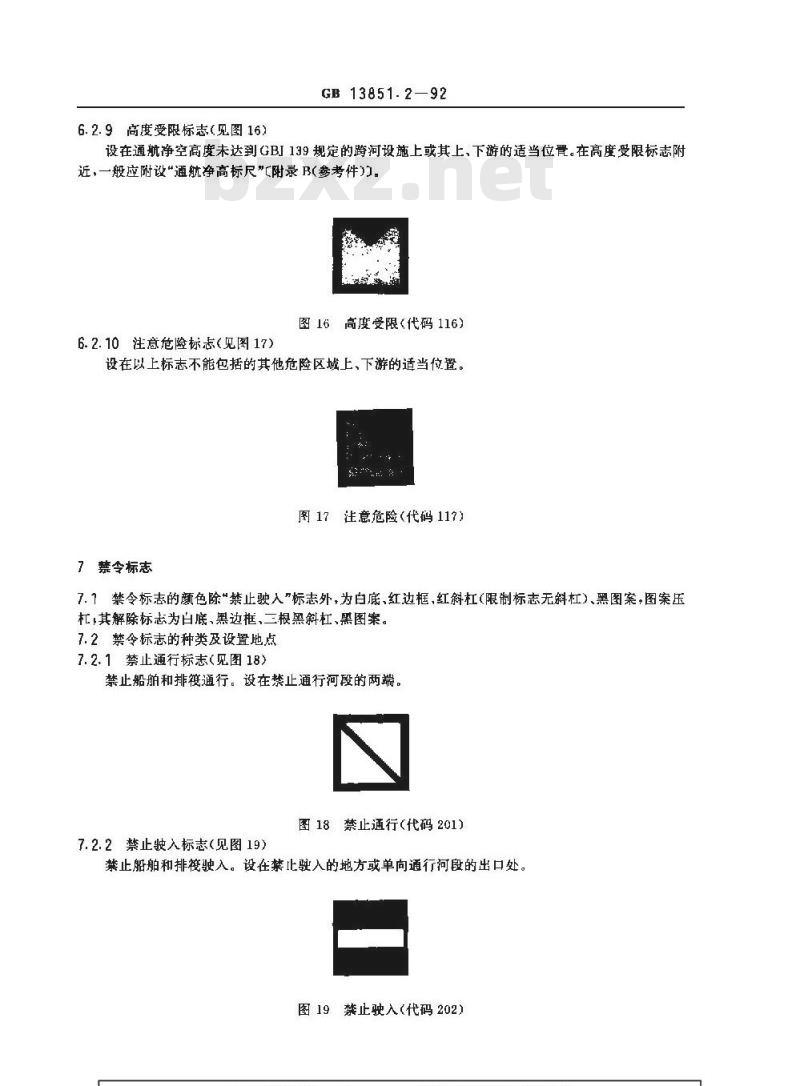

6.2.9高度受限标志(见图16)
GB 13851.2—92
设在通航净空高度未达到GBI139规定的跨河设施上或其上，下游的适当位胃。在高度受限标志附近，一般应附设“通航净高标尺”[附录B(参考件))。图16高度受限(代码116)
6.2.10注意危险标志（见图17)
设在以上标志不能包括的其他危险区域上、下游的适当位置。图 17注意危险(代码117)
7禁令标志
7.1禁令标志的颜色除“禁止驶入”标志外，为白底，红边框，红斜杠（限制标志无斜杠）、黑图案，图案压杠,其解除标志为白底、黑边框，三根黑斜杠、黑图案。7.2禁令标志的种类及设置地点
7.2.1禁止通行标志（见图18)
禁止船舶和排筱通行。设在禁止通行河段的两端。图18禁止通行代码201)
7.2.2禁止驶入标志(见图19)
禁止船舶和排筱驶入。设在禁止驶入的地方或单向通行河段的出口处。图19禁止驶入（代码202)
:com7.2.3禁止转弯标志（见图20,21)GB 13B51.2—92
表示前方交叉河口禁止船舶、排向左或向右转弯。设在禁止转弯的交叉河口驶入河段的适当位。
图20禁止向左转弯（代码203）
7.2.4禁止掉头标志（见图22）
图21禁止向右转弯（代码204）
禁止机动船，船队、排箍掉头。设在禁止掉头河段的两端。图
图22禁止掉头（代码205）
7.2.5禁止追越标志(见图23)
禁止一切船舶，排筱追越。设在禁止追越河段的两端，图
图23禁止追越（代码206）
7.2.6禁止船队，排筱追越（见图24)）禁止船队，排筱追越。设在禁止船队，排筱追越河段的两端。图
禁止船队、排筱追越（代码207)图24
7.2.7禁止会船标志（见图25）
禁止船舶，排筱交会。设在禁止交会河段的两端。7.2.8禁止并列行驶标志<见图26）GB 13851.2- 92
图25禁止会船（代码208）
禁止船舶、排筱并列行驶。设在禁止并列行驶河段的两端。网
图26禁止并列行驶（代码209)
7.2.9禁止顶推或旁拖标志（见图27)禁止采用顶推或旁拖的拖带方式。设在禁止顶推或旁拖河段的两端。图27
7.2.10禁止偏拖标志（见图28)
禁止顶推或旁拖（代码210）
禁止吊拖船队采用偏缆左或右）拖带。设在禁止偏缆拖带河段的两端区
图28禁止偏拖（代码211)
7.2.11禁止停泊标志（见图29）禁止船舶，排筱锚泊或系泊。顺航道设在禁止停泊的地点。7.2.12禁止用锚标志（见图30）GB 13851.2—92
图29禁止停泊（代码212)
禁止船舶和排筱锚泊、抛锚掉头、放倒锚和送流铺（水中或岸上)等。设在禁止用锚河段的两端。区
图30禁止用铺（代码213）
7.2.13禁止系带标志（见图31）禁止船舶和排筷系缆.系链。顺航道设在禁止系缆、系链的地点。图31、禁止系带（代码214）
7.2.14禁止鸣笛标志（见图32)
禁止机动船鸣放声号。设在禁止鸣放声号河段的两端。2禁止鸣笛（代码215）
7.2.15禁用高音喇吸标志（见图33)禁止使用高音喇叭。设在禁用高音喇呗河段的两。7.2.16禁止明火标志（见图34）GB 13851.2—92
图33禁用高音喇叭（代码216）
禁止使用明火。顺航道设在禁止明火的地方，图34禁止明火（代码217)
7.2.17禁止滑水标志（见图35）禁止滑水。顺航道设在禁止清水的地方。区
图35禁止滑水（代码218）
7.2.18禁止驶帆标志（见图36）禁止驶帆（运动或训练）。顺航道设在禁止驶帆的地方。区
图36禁止驶帆（代码219)
7.2.19禁止驶帆板标志（见图37)禁止驶帆板。顺航道设在禁止驶帆板的地方。7.2.20禁止划艇标志（见图38）GB 13851.2—92
图37禁止驶帆板（代码220)
禁止划艇（运动，训练、娱乐）。顺航道设在禁止划艇的地方。图38禁止划艇（代码221）
7.2.21解除禁止掉头标志（见图39）表示禁止悼头的河段结束。设在禁止掉头河段的终点。图39解除禁止掉头（代码301）
7.2.22解除禁止迫越标志（见图10）表示禁止追越的河段结束。设在禁止追越河段的终点。图10解除禁止追越（代码302）
7.2.23解除禁止会船标志（见图11)表示禁止船舶、排筱交会的河段结束。设在禁止交会河段的终点。GB 13851.2—92
图41解除禁止会船（代码303）
7.2.24解除禁止顶推或旁拖标志（见图42）表示禁止顶推或旁拖的河段结束。设在禁止项推或旁拖河段的终点。便
图12解除禁止顶推或旁拖（代码304）7.2.25解除禁止偏拖标志（见图43)表示禁止吊拖船队采用偏缆（左或右拖带的河段结束。设在禁止偏缆拖带河段的终点。图43解除禁止偏拖（代码305）
7.2.26解除禁止鸣笛标志（见图44)表示禁止鸣笛的河段结束。设在禁止鸣笛河段的终点。图44解除禁止鸣笛（代码306）
7.2.27解除禁用高音喇叭（见图45）表示禁止使用高音喇叭的河段结束。设在禁用高音喇叭河段的终点。GB 13851.2—92
图45解除禁用高音喇叭（代码307）7.2.2B限制宽度标志（见图46）表示航道上与通航有关的设施的通航净空(或有效)宽度受限，禁止宽度超过标志所示数值的船舶、排筱通行。设在通航<或有效)宽度受限航道的两端。图46为示例，表示限制宽度为6.5 m：5m
图46限制宽度（代码401）
7.2.29航道一侧受限标志（见图47、48）表示航道一侧(左或右)受长期或临时因素响，船舶和排筱通过时应与岸侧保持一定的距离设在一侧受限航道的两谢。图47、48为示例：图47表示应距左侧河半40m外通过：图48表示应距右侧河岸40 m外通过。
图47航道左侧受限（代码402）
7.2.30限制航速标志（见图4950）40m
图48航道右侧受限（代码403）
禁止机动船以高于或低于标示数值的航速行驶。设在需要限速河段的两端。图49、50为示例：图49表示船舶的实际航速，逆水时不得超过5km/h，顺水时不得超过7km/h，图50表示船舶的实际航速不得低于4km/h。
图49限制高速（代码404)
图50限制低速（代码405）
