【国家标准(GB)】 短波无线电测向台(站)电磁环境要求

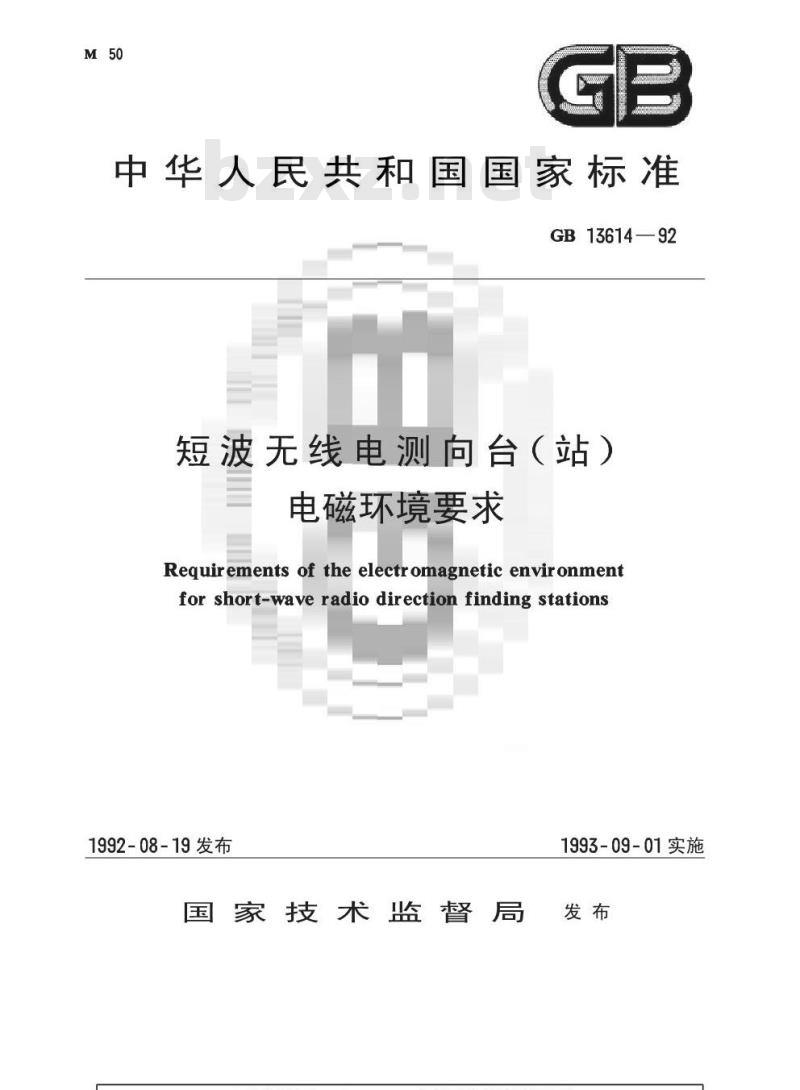

中华人民共和国国家标准
GB 13614—92
短波无线电测向台（站）
电磁环境要求
Requirements of theelectromagnetic environmentfor short-wave radio direction finding stations1992-08-19发布
国家技术监督局
1993-09-01实施

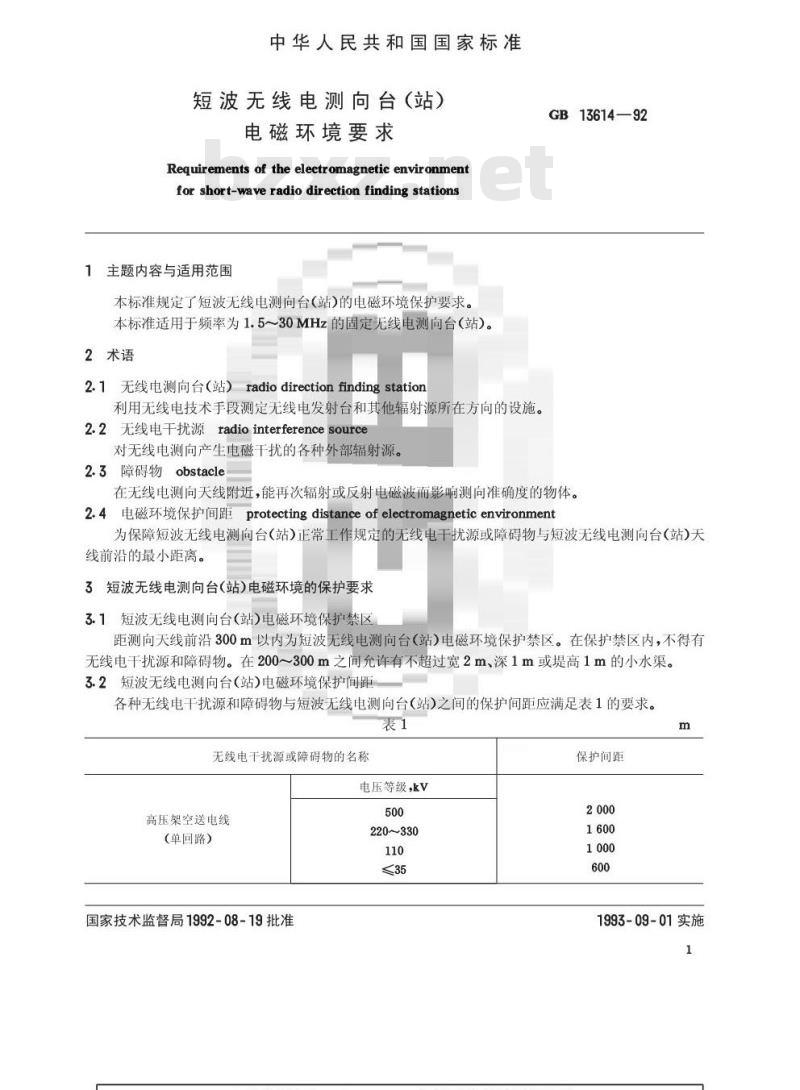

中华人民共和国国家标准
短波无线电测向台（站）
电磁环境要求
Requirements of the electromagnetic environmentfor short-wave radio direction finding stations1主题内容与适用范围
本标准规定了短波无线电测向台（站）的电磁环境保护要求。本标准适用于频率为1.5～30MHz的固定无线电测向台（站）。2术语
2.1无线电测向台（站）radiodirectionfinding station利用无线电技术手段测定无线电发射台和其他辐射源所在方向的设施。2.2无线电干扰源radiointerferencesource对无线电测向产生电磁干扰的各种外部辐射源。2.3障碍物obstacle
GB13614—92
在无线电测向天线附近，能再次辐射或反射电磁波而影响测向准确度的物体。2.4电磁环境保护间距protectingdistanceofelectromagneticenvironment为保障短波无线电测向台（站）正常工作规定的无线电干扰源或障碍物与短波无线电测向台（站）天线前沿的最小距离。
3短波无线电测向台（站）电磁环境的保护要求3.1短波无线电测向台（站）电磁环境保护禁区距测向天线前沿300m以内为短波无线电测向台（站）电磁环境保护禁区。在保护禁区内，不得有无线电干扰源和障碍物。在200～300m之间允许有不超过宽2m、深1m或堤高1m的小水渠。3.2短波无线电测向台(站)电磁环境保护间距各种无线电干扰源和障碍物与短波无线电测向台（站）之间的保护间距应满足表1的要求。表1
无线电干扰源或障碍物的名称
电压等级，kv
高压架空送电线
（单回路）
国家技术监督局1992-08-19批准500
220~330
保护间距
1993-09-01实施
GB13614—92

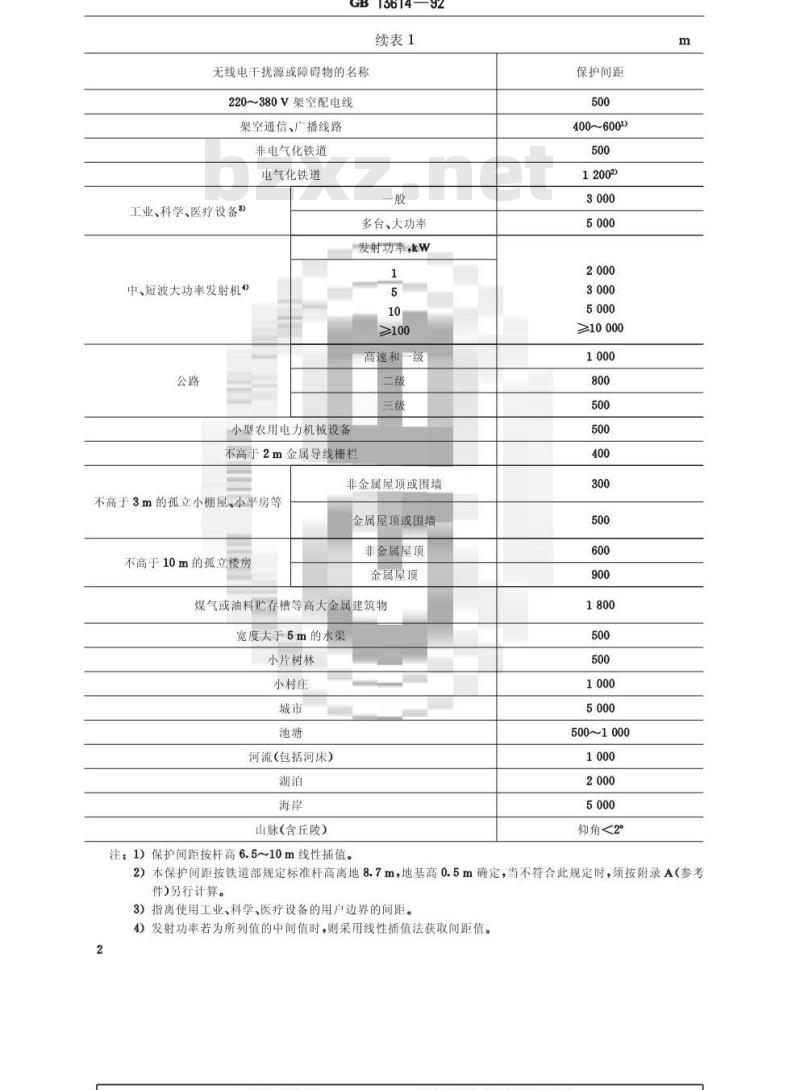

续表1
无线电干扰源或障碍物的名称
220~380V架空配电线
架空通信、广播线路
非电气化铁道
电气化铁道
工业、科学、医疗设备3)
中、短波大功率发射机\
小型农用电力机械设备
多台、大功率
发射功率，kw
高速和一级
不高于2m金属导线栅栏
非金属屋顶或围墙
不高于3m的孤立小棚屋、小平房等金属屋顶或围墙
不高于10m的孤立楼房
非金属屋顶
金属屋顶
煤气或油料存槽等高大金属建筑物宽度大于5㎡的水渠
小片树林
小村庄
河流(包括河床）
山脉(含丘陵）
注：1）保护间距按杆高6.5~10m线性插值。保护间距
400~600)
≥10.000
500~1000
仰角<2°
2）本保护间距按铁道部规定标准杆高离地8.7m，地基高0.5m确定，当不符合此规定时，须按附录A（参考件)另行计算。
3）指离使用工业、科学、医疗设备的用户边界的间距。4）发射功率若为所列值的中间值时，则采用线性插值法获取间距值。2

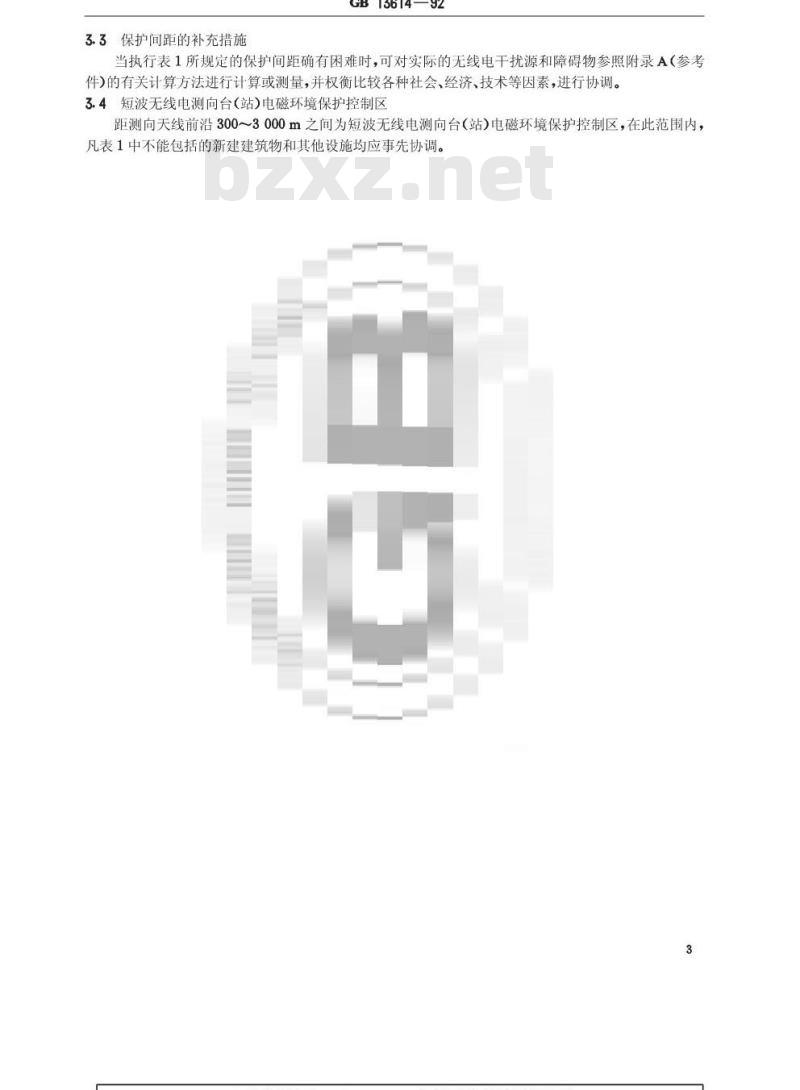

保护间距的补充措施
GB13614—92
当执行表1所规定的保护间距确有困难时，可对实际的无线电干扰源和障碍物参照附录A（参考件)的有关计算方法进行计算或测量，并权衡比较各种社会、经济、技术等因素，进行协调。短波无线电测向台（站）电磁环境保护控制区3. 4
距测向天线前沿300～3000m之间为短波无线电测向台（站)电磁环境保护控制区，在此范围内，凡表1中不能包括的新建建筑物和其他设施均应事先协调。GB13614—92

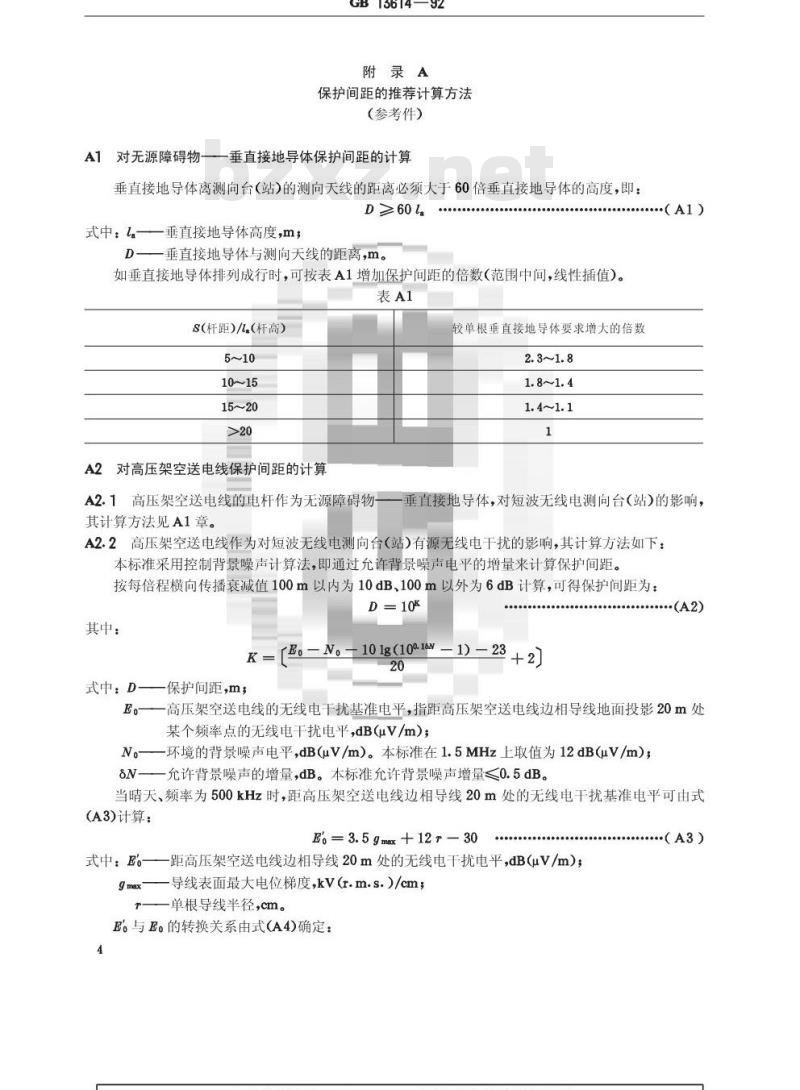

附录A
保护间距的推荐计算方法
(参考件）
A1对无源障碍物一一垂直接地导体保护间距的计算垂直接地导体离测向台（站）的测向天线的距离必须大于60倍垂直接地导体的高度，即：D≥60t
式中：la——垂直接地导体高度，m，D-
一垂直接地导体与测向天线的距离，m如垂直接地导体排列成行时，可按表A1增加保护间距的倍数（范围中间，线性插值）。表A1
s(杆距)/（杆高）
A2对高压架空送电线保护间距的计算A2.1高压架空送电线的电杆作为无源障碍物+其计算方法见A1章。
较单根垂直接地导体要求增大的倍数2.3~1.8
（A1）
垂直接地导体，对短波无线电测向台（站）的影响，A2.2高压架空送电线作为对短波无线电测向台（站）有源无线电干扰的影响，其计算方法如下：本标准采用控制背景噪声计算法，即通过允许背景噪声电平的增量来计算保护间距。按每倍程横向传播衰减值100m以内为10dB、100m以外为6dB计算，可得保护间距为：D=10K
其中：
K[。N。-1018(10Ww -1 -28 + 2]20
式中：D——保护间距，m，
·（A2）
高压架空送电线的无线电干扰基准电平，指距高压架空送电线边相导线地面投影20m处某个频率点的无线电干扰电平，dB(uV/m）；环境的背景噪声电平，dB(μV/m）。本标准在1.5MHz上取值为12dB(μV/m）；一允许背景噪声的增量，dB。本标准允许背景噪声增量<0.5dB。当晴天、频率为500kHz时，距高压架空送电线边相导线20m处的无线电干扰基准电平可由式(A3)计算：
E。=3.5gmx+12p-30
式中：E。一距高压架空送电线边相导线20m处的无线电干扰电平，dB(uV/m）；gm
导线表面最大电位梯度，kv(r.m.s.)/cm，单根导线半径，cm。
E。与E。的转换关系由式(A4)确定：4
·（A3）
GB13614—92
E。=E。-16.51g[1+
式中：h—一高压架空送电线的导线对地平均高度，m。E。亦可直接测量或取国家有关部门规定的最大限值。计算时还应考虑到频率和晴、雨天等情况进行折算。B
如果需要得到其他频率上的无线电干扰场强，可按式(A5)进行修正：AE=5[1-2(1g10f)此内容来自标准下载网
式中：△E一该频率的无线电干扰场强修正值，dB（uV/m）；·（A4)
·（A5）
一一实际在0.15～4MHz频段内的计算频率，MHz。考虑到雨天，应在晴天无线电干扰电平基础上增加15dB。
A3对电气化铁道无线电干扰保护间距的计算A3.1电气化铁道的电杆作为无源障碍物一一垂直接地导体，对短波无线电测向台（站）的影响，其计算方法见A1章。
A3.2电气化铁道的无线电干扰对短波无线电测向台（站）的影响，本标准规定当信号场强为灵敏度场强，即背景噪声使示向度摆动士3°左右时，允许电气化列车无线电干扰使示向度拉偏小于10或当信号场强为灵敏度场强电平上增加20dB时，允许电气化列车无线电干扰使示向度拉偏小于1°。A4对工业、科学、医疗设备无线电干扰保护间距的计算A4.1工业、科学、医疗设备的无线电干扰限值在短波频段按表A2取值：表A2
频率范围
1.50~1.705
1.705~2.194
2.194~3.95
A4.2接收系统的干扰门限值计算公式如下：距用户边界30m处的干扰场强BsodB(uV/m)
Err=-35-71gf+101gb
式中：ERT
干扰门限值，dB(uV/m）；
一频率，MHz，
b—接收机带宽,Hz。
A4.3垂直极化波在一般地面上的衰减按图A1的曲线查找。A5对大功率发射台无线电干扰保护间距的计算（A6）
短波无线电测向台（站）对大功率发射台无线电干扰的保护间距，可按图A2地波传播的曲线来估算。计算时最大干扰场强短波可取10mV/m，中波取100mV/m。此曲线是根据发射功率1kW和使用短于2/4的垂直单极天线的条件下作出的，对不同的发射功率，其纵坐标读数应相应增加。A6同一干扰源存在有源和无源影响时的保护间距取值原则当某个干扰源，既含有源干扰的影响，又含障碍物的影响，则应按其中较大的保护间距值来确定。6
GB13614—92
图A1电场衰减特性（f<30MHz垂直极化）GB13614—92
图A2地波传播曲线图g=3×10-3s/m，8=157
附加说明：
GB13614—92
本标准由中国人民解放军无线电管理委员会办公室提出。本标准由中国人民解放军总参谋部第五十八研究所、总参谋部无线电管理技术站负责起草。本标准主要起草人朱锦生、孙业长、陈作海、林伟达、邹兴中、刘崇青、黄继东。
