【国家标准(GB)】 客车安全顶窗

GB/T168881997

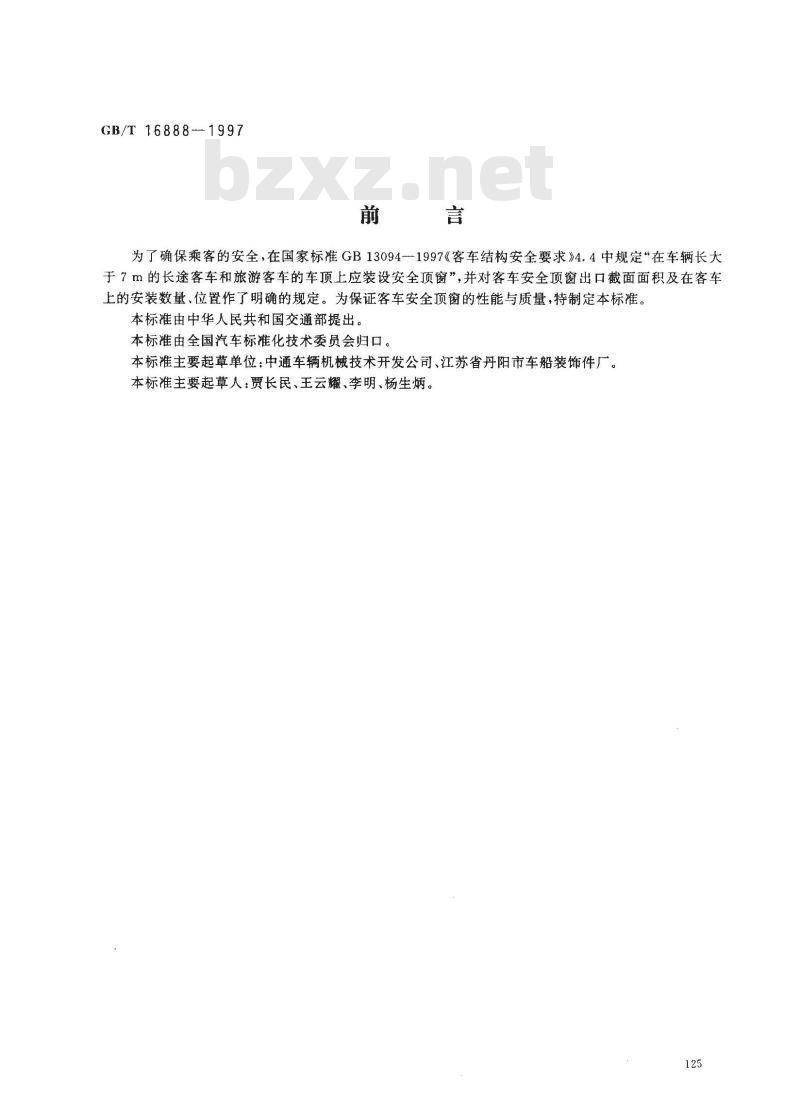

为了确保乘客的安全，在国家标准GB13094-1997《客车结构安全要求》4.4中规定在车辆长大于7m的长途客车和旅游客车的车顶上应装设安全顶窗”，并对客车安全顶窗出口截面面积及在客车上的安装数量、位置作了明确的规定。为保证客车安全顶窗的性能与质量，特制定本标准。本标准由中华人民共和国交通部提出。本标准由全国汽车标准化技术委员会归口。本标准主要起草单位：中通车辆机械技术开发公司、江苏省丹阳市车船装饰件厂。本标准主要起草人：贾长民、王云耀、李明、杨生炳。125

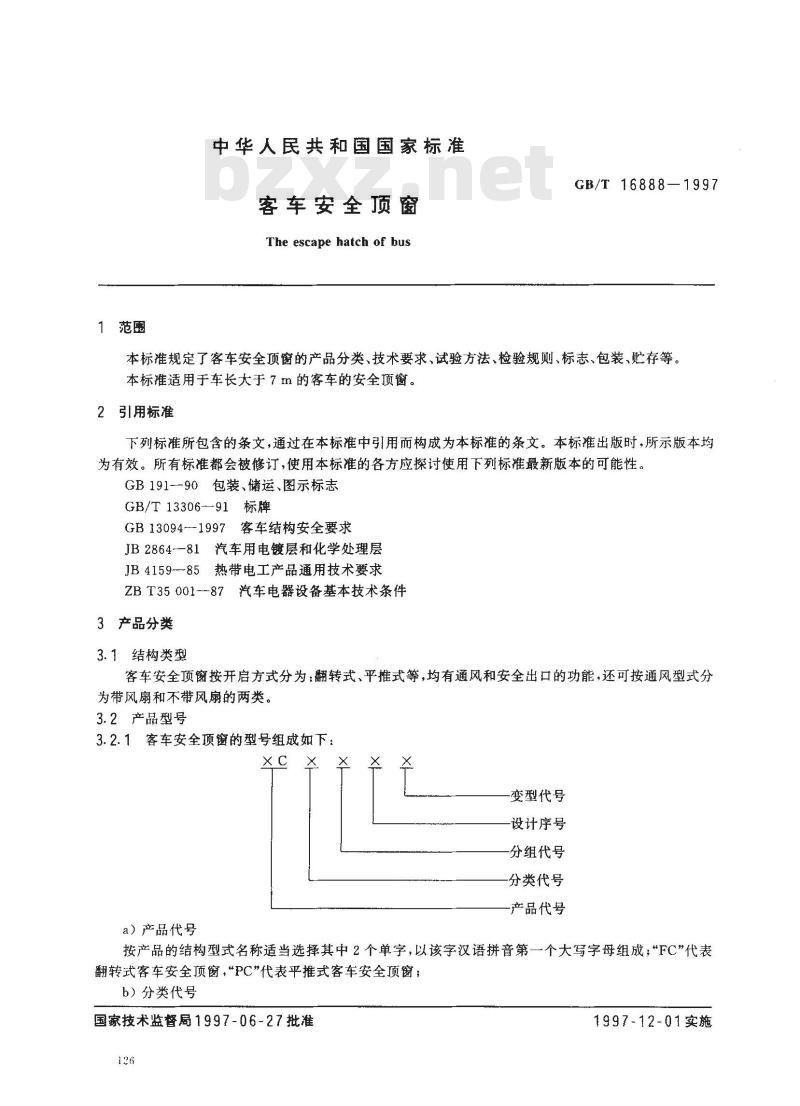

1范围
中华人民共和国国家标准
客车安全顶窗
The escape hatch of bus
GB/T 16888—1997
本标准规定了客车安全顶窗的产品分类、技术要求、试验方法、检验规则、标志、包装、贮存等。本标准适用于车长大于7m的客车的安全顶窗。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-90包装、储运、图示标志GB/T 13306-91标牌
GB13094-1997客车结构安全要求JB2864-81汽车用电镀层和化学处理层JB4159-85热带电工产品通用技术要求ZBT35001--87汽车电器设备基本技术条件3产品分类
3.1结构类型
客车安全顶窗按开启方式分为：翻转式、平推式等，均有通风和安全出口的功能，还可按通风型式分为带风扇和不带风扇的两类。
3.2产品型号
3.2.1客车安全项密的型号组成如下：xC
a）产品代号
变型代号
设计序号
分组代号www.bzxz.net
分类代号
-产品代号
按产品的结构型式名称适当选择其中2个单字，以该字汉语拼音第一个大写字母组成；“FC”代表翻转式客车安全顶窗，“PC”代表平推式客车安全顶窗；b）分类代号
国家技术监督局1997-06-27批准126
1997-12-01实施
GB/T16888-1997

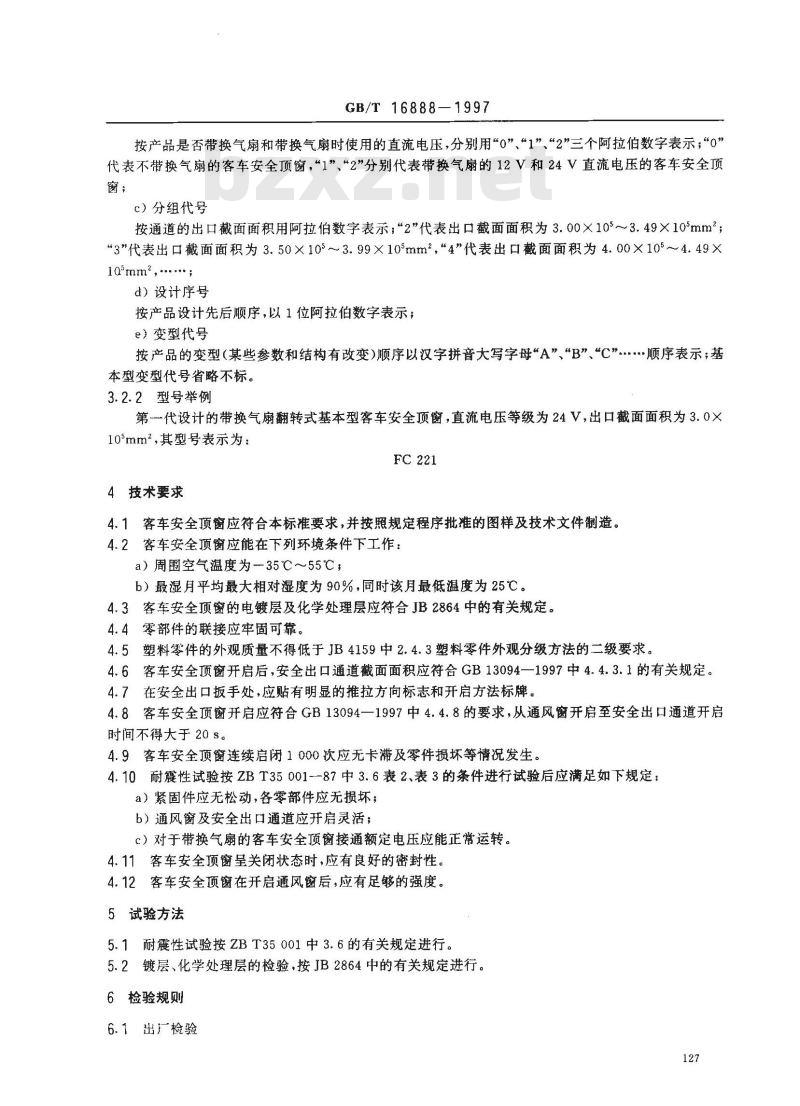

按产品是否带换气扇和带换气扇时使用的直流电压，分别用“0”“1”“2”三个阿拉伯数字表示；“0”代表不带换气扇的客车安全顶窗，“1”“2\分别代表带换气扇的12V和24V直流电压的客车安全顶窗；
c）分组代号
按通道的出口截面面积用阿拉伯数字表示；“2\代表出口截面面积为3.00×105～3.49×10°mm；“3”代表出口截面面积为3.50×105～3.99×10°mm，4\代表出口截面面积为4.00×105～4.49×1Q\mm?,*-.-.;
d）设计序号
按产品设计先后顺序，以1位阿拉伯数字表示；e）变型代号
按产品的变型（某些参数和结构有改变)顺序以汉字拼音大写字母“A”“B”、“C”..·顺序表示；基本型变型代号省略不标。
3.2.2型号举例
第代设计的带换气扇翻转式基本型客车安全顶窗，直流电压等级为24V，出口截面面积为3.0×10°mm2，其型号表示为：
4技术要求
4.1客车安全顶窗应符合本标准要求，并按照规定程序批准的图样及技术文件制造。4.2客车安全顶窗应能在下列环境条件下工作：a）周围空气温度为35℃～55℃，b）最湿月平均最大相对湿度为90%，同时该月最低温度为25℃。4.3客车安全顶项窗的电镀层及化学处理层应符合JB2864中的有关规定。4.4零部件的联接应牢固可靠。
4.5塑料零件的外观质量不得低于JB4159中2.4.3塑料零件外观分级方法的二级要求。4.6客车安全顶窗开启后，安全出口通道截面面积应符合GB13094—1997中4.4.3.1的有关规定。4.7在安全出口扳手处，应贴有明显的推拉方向标志和开启方法标牌。4.8客车安全顶窗开启应符合GB13094一1997中4.4.8的要求，从通风窗开启至安全出口通道开启时间不得大于20s
4.9客车安全顶窗连续启闭1000次应无卡滞及零件损坏等情况发生。4.10耐震性试验按ZBT35001-87中3.6表2、表3的条件进行试验后应满足如下规定：a）紧固件应无松动，各零部件应无损坏，b）通风窗及安全出口通道应开启灵活：c）对于带换气扇的客车安全顶窗接通额定电压应能正常运转。4.11客车安全顶窗呈关闭状态时，应有良好的密封性。4.12客车安全项窗在开启通风窗后，应有足够的强度。5试验方法
5.1耐震性试验按ZBT35001中3.6的有关规定进行。5.2镀层、化学处理层的检验，按JB2864中的有关规定进行。6检验规则

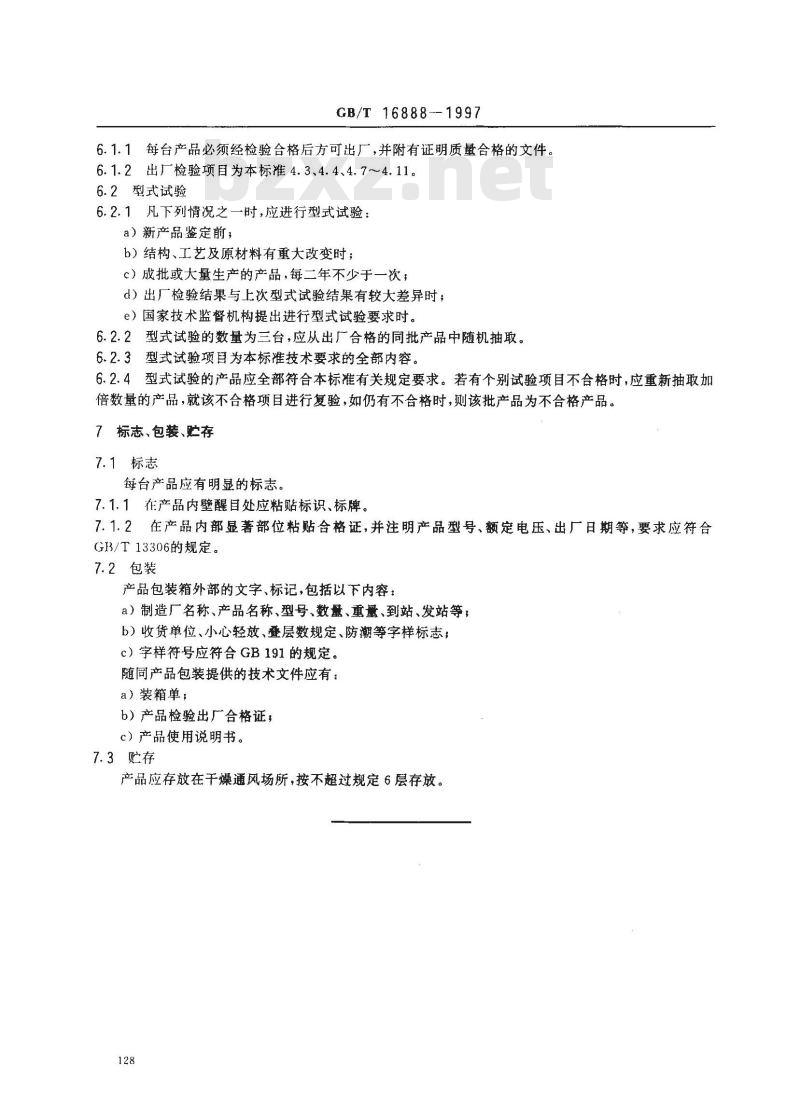

6.1出厂检验
GB/T 16888--1997
6.1.1每台产品必须经检验合格后方可出厂，并附有证明质量合格的文件。6.1.2出厂检验项目为本标准4.3、4.4、4.7~~4.11。6.2型式试验
6.2.1凡下列情况之一时，应进行型式试验：a）新产品鉴定前，
b）结构、工艺及原材料有重大改变时；c）成批或大量生产的产品，每二年不少于一次；d）出厂检验结果与上次型式试验结果有较大差异时；e）国家技术监督机构提出进行型式试验要求时。6.2.2型式试验的数量为三台，应从出广合格的同批产品中随机抽取。6.2.3型式试验项目为本标准技术要求的全部内容。6.2.4型式试验的产品应全部符合本标准有关规定要求。若有个别试验项目不合格时，应重新抽取加倍数量的产品，就该不合格项目进行复验，如仍有不合格时，则该批产品为不合格产品。7标志、包装、贮存
7.1标志
每台产品应有明显的标志。
7.1.1在产品内壁醒目处应粘贴标识、标牌。7.1.2在产品内部显著部位粘贴合格证，并注明产品型号、额定电压、出厂日期等，要求应符合GB/T13306的规定。
7.2包装
产品包装箱外部的文字、标记，包括以下内容：a）制造厂名称、产品名称、型号、数量、重量、到站、发站等，b）收货单位、小心轻放、叠层数规定、防潮等字样标志；c）字样符号应符合GB191的规定。随同产品包装提供的技术文件应有：a）装箱单；
b）产品检验出厂广合格证，
c）产品使用说明书。
7.3贮存
产品应存放在干燥通风场所，按不超过规定6层存放。128
