【国家标准(GB)】 产品几何量技术规范(GPS)坐标测量机的验收检测和复检检测 第1部分：词汇

ICs 17. 040. 10

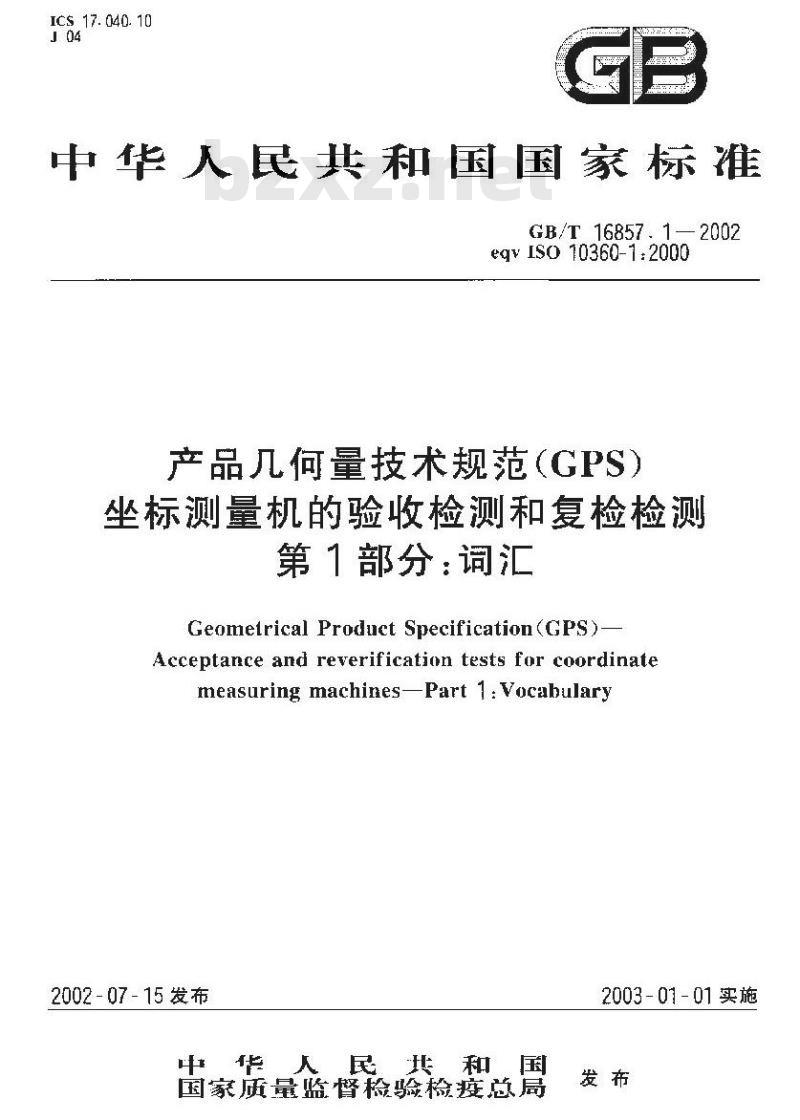

中华人民共和国国家标准
GB/T16857.1—2002
eqy1so10360-1:2000
产品几何量技术规范（GPS）
坐标测量机的验收检测和复检检测第1部分：词汇
Geomelrical Product Specification(GPS)-Acceptance and reverification tests for coordinatemeasuring machines-Part 1:Vocabulary2002- 07 - 15 发布
中华人民共和国
国家质量监督检验检疫总局
2003-01-01实施
GB/T 16857.1: 2002

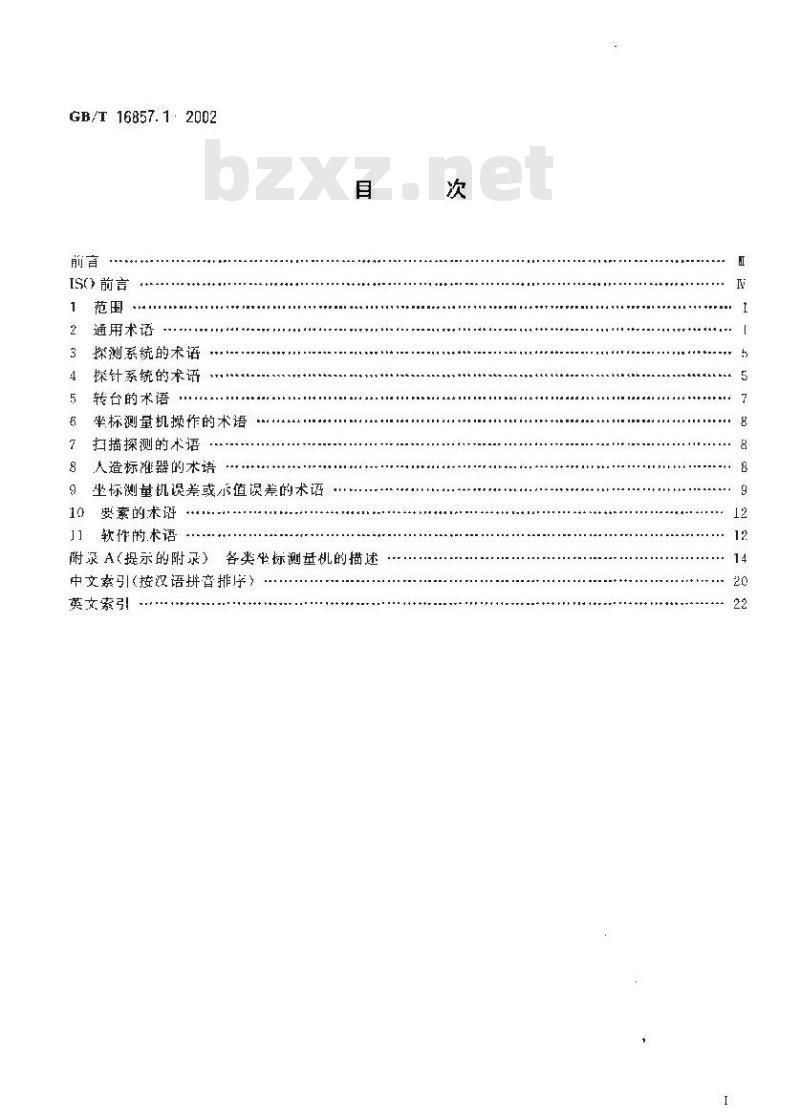

IS 前言
通用术语
探测系统的术语
探计系统的术语
转台的术语
坐标测量机操作的术语
扫描探测的术语
人造标难器的术语
坐标测量凯误差或示值误差的术语10
要素的术语
软性的术语
附录A（提示的附录）各类型标测量机的描述中文索引(按没语拼音排序)
英文索引
GB/T16857.1--2002

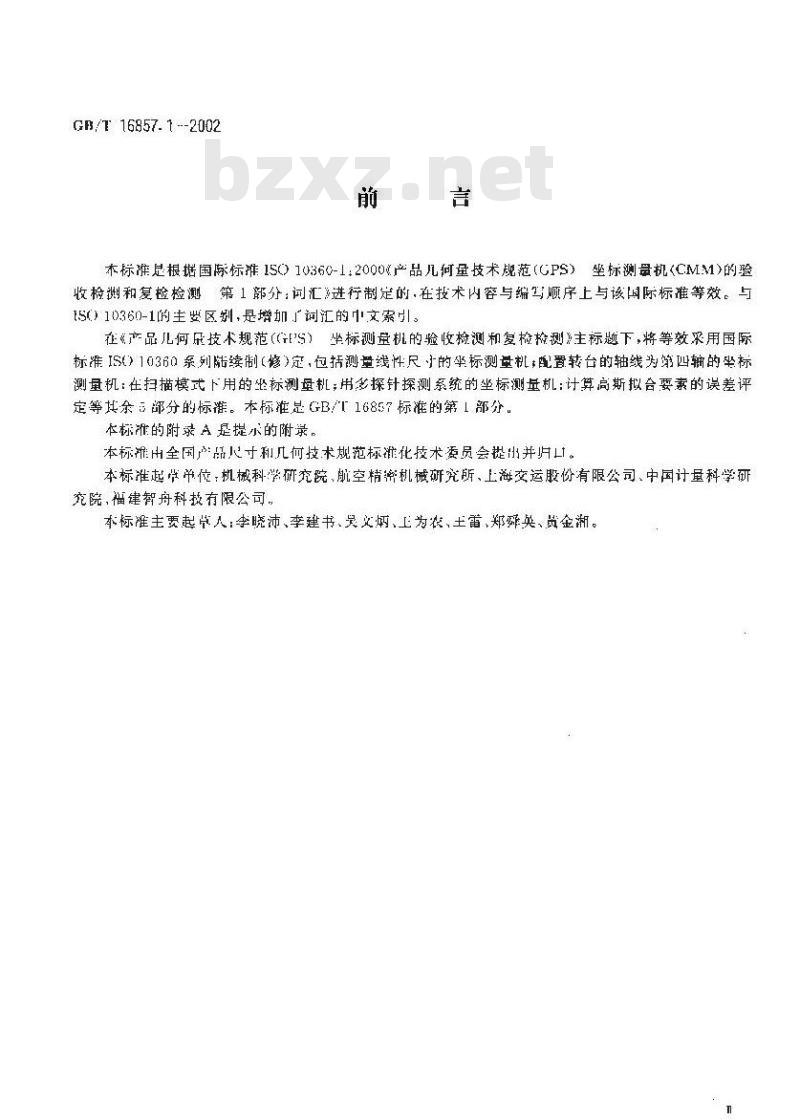

本标雄是根据国际标准1S0）10360-1:2000产品儿何量技术规范（GPS）坐标测量机（CMM)的验收检逊和复检检测第1部分：词汇进行制定的在技术内容与编马顺序上与该国际标准等效。与[S10360-1的主要区别，是增加词汇的中文索。征产品儿何屈技术规范（GS）坐标测量机的验收检测和复检梳测\主标题下，将等效采用国际标准IS）10360系列陆续制（修)定，包括测量线性尺寸的坐标测量机*配置转台的轴线为第四轴的坐标测氧机：在扫描模式下用的整标测垃机用彩探针探测系统的坐标测量机：计算高斯拟合要兼的误差评定等其余5部分的标准。本标准是GB/T16857标准的第1部分本标准的附录A是提尔的附录，
本标雄出全国品尺寸利几何技术规范标准化技术委员会提出并归山。本标准起学单位，机械科学研究院，航空精密机械研究所、上海交运股份有限公司、中国计量科学研究院，福建智舟科技有限公司。本标准主要起毕人：李晓沛、李建书、是文炳、工为、土雷、郑舜英、贵金湘。GB/T 16857.1 2002
ISO前言
1SO（国际标准化组织）是由各国标准团体(IS0）成员团体）组成的世界范固的联合组织。国际标准的制定通常由1SO的技术委员会来完感：各成员团体若对某技术委员会确立的项目感兴趣，内有权滤员参邮其中的工作，与ISO有联系的政府的非瞰府的国际组织也可参加有关I作，1SO与从事电工技术标准化的国际电工委员会（有者密划合作关系。按ISO/TEC.导则第3部分给定的规则,起草国际标准。由技术委员会通过的国际标谁节案提交务成员团体表决·需取得垒少了5%参如的成员团体的同意才能作为国际标准发布。
放注意到本部分15010360标准中莱些部分可能会涉及到专利权的问题。IS0）不应承担鉴别任一全部这样的专利权的责任。
ISO103GO在主标题“产品几何量技术规范（GPS）坐标测量机(CMM)的验收检测和复检检测”下，出以下部分构成：
第1部分：词汇：
一第2部分：测量线性尺寸的坐标诞量凯一第3部分：配置转台轴线为第四轴的坐标测量机；一第4部分：在打描模式下用的坐标测量机；第5部分：用多探针探测系统的坐标测量机第6部分:计算高斯拟合要素的误差评定。本部分IS010360的附求A和附求部是提性的附录：1范围
中华人民共和国国家标准
产品几何量技术规范（GPS）
坐标测量机的验收检测和复检检测第1部分：词汇
Gcomctrical Product Speeification(GpS)Acccptance and reverificatioo tests for cortlinatemcasuring machines-Part 1:Yucabulary本标准确定广坐标测量机及其验收检测利复检检测的词汇。2通用术语
2.1坐标测量机（CMM）coordinatemcasuringmachine通过运转探测系统(2.6)测量T件表而空问坐标的测量系统，让：务类常见坐标测量机及其机械轴系的图例描述见附录A(提示的附录)。2.2坐标测量coorrlinale measuremen1由坐标测左机(2.1)米完成空闻坐标的测鼠2.3 测量空间 measuring olumeGB/T 16857. 1--2002
eqvs0 10360-1:2000
出坐标测量机测量空间坐标的极限这域来表承的坐标测量机(2.1)测量范制。2.4工件坐标系统wnrkpiececonrdinatesystem相对工件而确定的坐标系统：
2. 5机器坐标系统巩acbine cordinate system相对坐标测量机(2.1>的机械轴或计算轴而确定的坐标系统，注：齐类带见称测量机及其机械轴系的描述见附录A（提示的附录）：2. 6探测系统prubing syslem
由测头（3.1)以及可附加配置的测头加长杆、测头交换系统、探针（4.1）、探针交换系统和探针加长相等组成的系统,见,图 1 和图2。注
1探测系统与探测轴（2.23)相连。2操测系统.不仅限1接钟式探测系统（3.2)：2.7探测probing（loprobe）
测定坐标值的动作，
2.8离散点探测discrete-pointprobing退出中间点（2.11)后7.记录直接评定的指示测量点（2.12)的-种特定探测（2.7)模式，2.9扫描scanning
采集连续的测量点以表征被测表面上各条线的：种特定探测（2.7)模式，中华人民共和国国家质重监督检验检疫总局2002-07-15批准2003-01-01实施
2.10程序点program point
GB/T16857.1-2002
山坐标描述的点，并用求控制探测系统(2.6)内某特定点的运动。2. 11 中间点 intermediate point不作操测（2.7)的特定程序点（2.10）注：中间点通带来控制探测系统(2.6)的运动,改变其运动的速度和方间并作空程运动。2.12指示测量点indicated mcasured point探测系统（2.6)中的特定点，在执行探测<2.7>的瞬间指示该点的坐标值，见图3。注：特定点通帝位于感接近探针讨头（2)的中心处。1一璨测轴;2测头加长杆;3--测义交换系统;-1 测头5--探针交换系统;6探针加长杆17探针杆;8探针；5-探计针头，7心针头直径：！1一操谢系统：72探针系统（构成探计系统的部分）图1探测系统wwW.bzxz.Net
GB/T 16857. 1—2002
1—探测轴;2一万向系统:3一侧头加长杆;4·测头交换系统；5—测头r6—揽针如长杆:7—探针;8—为向探谢系统图 2 万向探测系统
2.13修正测量点
correetedmcasuredpoint
基于指示测量点（2.12)工件表面上点的估计值，见图3和图4。注 在测头(3. 1)无探针系统(1. 1)的情况下二比如光学探测系统(3. 4)_-示测量点(2. 12)与替正测盘点可为同一点。
指示测量点：--针双整正失量e一修F测量点总一目标接触点；一实际接触点，一实际要末：*一公称要索：·位岁误差图3点的命名（简化示意）
GB/T16857.12002
一指示测量点针头修止失量于,一修正测虽点;d修正测量点天量M;e指小测道点关母图4针头修正星（简化示意）
2. 14目标接触点larget contact pnint在公称组成要素上预定的接触点，见图3。2. 15实际接触点actual contact point探针针头（4.2)与实际要素间接触的点，见图3。?. 16针头修正矢量(亡) tip corrcction vecter把指示测量点(2.12)转换为修T测量点(2.13)的失量.见图3和图4.注
计头修止失望通常包括针头的结构尺寸（如半径）探润系统（2.6)的系统误养修正量。指示测录点（2.12)到修正测量点(2. 13)的转换可用下式表示：r
或中：
格门测量点的失量；
指示测止或的量；
针头偿正久量。
2对尴的作法通常是用近似的探针针头(1.2)半轻表示该失量的大小,采表面法向的估计表示方向。针头直径包命有趋正其，如探针杆的变曲通常称为\有效针头直径2.17（坐标测早机的）验收检测acceplanceleslef a CMM)按坐标测星机（2.1)制造商和用广共同商定的检测释序，验证一台坐标测量机符制造商所提供性能的一纠操作。
2.18（坐标测革机的）复检检测Tuverificationtest（ofaCMM）按验收检谢（2.17)的同一检测释序进行，检测坐标测量机(2.1)符合用户规定的性能的操作：2.19（坐标测量机的）中间检查interimeheckofaCMM）为保持坐标测量机(2.1)的测量可信程度，山用户规定和在复检检测之间完成的检測。2.20斯径向距商（R）Gaussianradial distance中球形尺寸实物标准器（8.2）上的一定量的修正测量点（2.13)求出辅助要靠的高斯（最小乘法）球心与同一球形尺寸实物标准器上修正测量点之间的距离。注:所有测止点形成提取要案，由此成辅助要奈,以而得到·系刻离斯径向鹿离(化)值。2.21范围range
同公称量的最大侦与最小值之差：2.22滞后hysteresis
GB/T 16857.1—2002
与预加的邀励欲序有关的测量仪器的响应特性，注：通常认为带后与被测量有关，也认为与感应量有关，2.23探测轴ram
安装探测系统（2.6)的坐标测量机(2.1)部件。3探测系统的术语
3. 1测头probe
探测（2-7)叫能发送信号的装置，3.2接触式探测系统eantactingprohingsystem需与待测表而发生实体接触的探测系统（2.6）。3-3非接触式探测系统non-contactingprnbingsystem不需与待测丧阅发牛实体接触的探测系统（2.6）注：光学探谢系统(3.4)就是非接勉式探测系统。3.4光学探测系统opicalprohingsystem用光学系统探测(2.7)产生修止正测量点（2.3)的一种非接触式探测系统(2.)3.5多测头系统multi-prohe systemH有率个测义（3.1)的探测系统（2.6)+见图5和图6。3.6万向探测系统arliculatingprobingsystem通过手动或机动调位装调整不同的空问角度位受的探测系统（2.6)，免图2。3.7探测系统的标定prohingsystemqualificatiun建立为以后测量所必须的探测系统（2.6)套数的操作。3.8多探针multiplestyll:multiplestylus探测系统12.6)装有带一个或若下个操针的多探针系统(4.4)，或带几个探针<4.1)的单探针系统或探测系统足多测头系统（3.5），或探测系统（2.6)能在密方位上定位的一个或儿个探针，见图5至图9。4探针系统的术语
4.1探针stylus
由探针针头（4.2）和探计杆组成的机械元件。4.2探针针头stylus tip
执行与工件接触的机械元件。
江：探针针头可以是球、圆柱，圆盘，锥尖彤等：4.3探针系统元件slylus system compnnents能执行与工件作接触的机械元件.如探针加长样和探针，4.4探针系统stylussystem
包括举少一个探针（4.1)的探针系统元件（4.3)的任一组金。4.5探针长度systemlength
探针针头的中心到探针杆轴屑的距离，见图10球形探针尖)，4.6探针针头偏置stylus lip offset在机器坐标系统(2.5)内，相对于已建立的基准,探针针头(4.2)中心的坐标。注：可内经标定的首个探钙（4.1)的中心建立基准，o
GB/T 16857.1--2002
1探测轴；2测头交系统，8一测头：4探针探针加长杆图5带多探针和多测头系统（两测头和两单探针的探测系统2-探测轴：2·测头交换系统：3--测实：4探针图6带多探针、率测头和测头交换系统（两测头、两单探针和测头交换系统）的探测系统1-探测物：2测头：3探：4一探针加长杆图7带多探词（两单探针)的操测系统5 转台的术语
GB/T 16857. 1—2002
1—探避轴12—测头;3—墨形探
图8带多探针（一个形探计)的探测系统1-操测轴;2—测头：3—探针交换系统：4—探针图步多探针（两单探针和一探针交换系统)的探测系统擦针长度
图10探针长度
rotarytable
5. 1 转台
工件相对坐标测录机(2.1)的线性运动轴线作旋转的工件装卡装置。注：转台可总是分度式的段万限调位式的，5.2转台设置rotarytublesetup
谢造商为找正（用机械方式或软件方式转台（5.1)的轴线与标测量机(2.1>的线性运动轴系而规定的操作程序，
6坐标测量机操作的术语
GB/T 16857.1—2002
6. 1离激点探测速度discrele-pnint prohing speed离散点探测(2.8)时探测系统(2.6)对:1.件运动速度的人小，6.2扫描速度scamningspced
扫描（2.9)时探测系统（2.6>相对.1件运动的速度，6.3返回距离back off distance从新的程序点（2.10）到中间点（2.11)的所离.该中间点为紧接从前…-个程序点所确定的探针针头(4.2)的返回运动点=
7扫描探测的术语
7-1修正扫描点corrected scanpoint扫捐(2.9)探测得到的修正测童点（2.13)。7.2目标扫描线target scan line沿口标接触点(2. 14)展伸的线。7. 3修正扫描线 corrected scan line[H扫捕（2.9）探测得到的修正测量点（2.13)描述的线：7.4目标扫描乎面targct scan plane目标接触点(2.11)所处的平面。7.5预定路径扫描pre-defined path scanning在两规定的端点之间由日标扫描线（7.2)控制探测系统（2.6)运动的一种扫描（2.9)方式，注,端点可以是日标接触点(2. 14).也可以是修正测量点(2. 13)。7.6非预定路径扫描not prc defined path scanniog在两规定的端点之间由探测系统本身信号的反馈控制探测系统（2.6)运动的-种扫描(2.9)方式。7.7扫描顺序scan sequence
由一个中间点扫描到另一个中间点的运动组成坐标测机（2.1)的一套连接的白动操纵的动作。7.8（坐标测量机的）离点密度highprintdensily(ofaCMM）每两个连接扫描点之间的距离小或等于0.1mm的修正扫描点（7.1)的分布。7.9（坐标测量机的)低点密度Eaw puinl density(of u CMM)每两个连接打描点之间的距离大于或等丁1mm的修正扫描点(7、1)的分布。8人造标准器的术语
8. 1实物标准器material slandard复现一要素可谢源的尺寸量值的实物量其。8.2尺寸实物标准器material standard of sizc复现寸要素的实物标准器（8.1）8.3 标准球 referenee spherc
置丁坐标测量机(2.1)的测量空间区（2.3)内，用作探测系统标延(3.7)的球形尺寸实物标准器(8.2).
8.4检测球test5phere
用作验收检测(2.17)和复检检测（2.18)的球形尺寸实物标推器（8.2)。8
