【国家标准(GB)】 滚动轴承 滚针和推力圆柱滚子组合轴承 外形尺寸

GB/T16643-1996

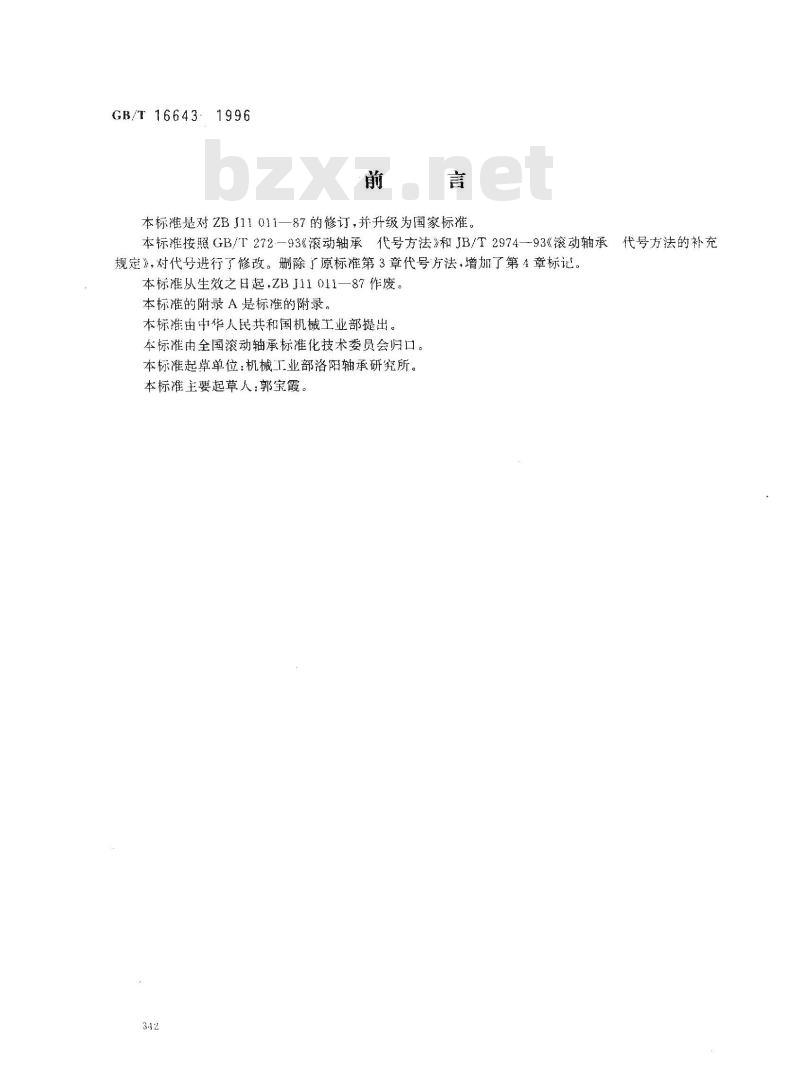

本标准是对ZBJ11011一87的修订，并升级为国家标准。本标准按照GB/T272-93《滚动轴承代号方法》和JB/T2974-93《滚动轴承规定》，对代号进行了修改。删除了原标准第3章代号方法，增加了第4章标记。本标准从生效之日起，ZBJ11011一87作废。本标准的附录A是标准的附录。
本标准由中华人民共和国机械工业部提出。本标准由全国滚动轴承标准化技术委员会归口。本标准起草单位：机械二工业部洛阳轴承研究所。本标准主要起草人：郭宝霞。
代号方法的补充
1范围

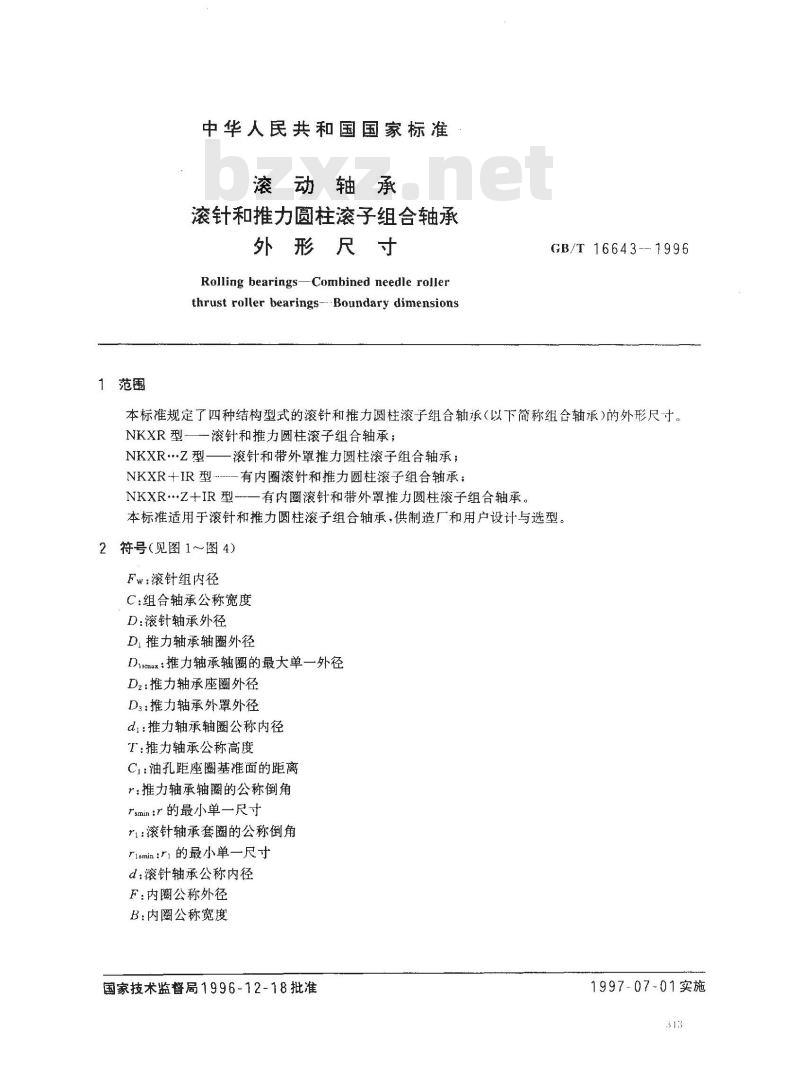

中华人民共和国国家标准
滚动轴承
滚针和推力圆柱滚子组合轴承
外形尺寸
Rolling bearings-Combined needle rollerthrust roller bearings--- Boundary dimensionsGB/T16643-1996
本标准规定了四种结构型式的滚针和推力圆柱滚子组合轴承（以下简称组合轴承）的外形尺寸。NKXR型一滚针和推力圆柱滚子组合轴承；NKXRZ型——滚针和带外罩推力圆柱滚子组合轴承；NKXR+IR型-有内圈滚针和推力圆柱滚子组合轴承；NKXRZ+IR型-—有内圈滚针和带外罩推力圆柱滚子组合轴承。本标准适用于滚针和推力圆柱滚子组合轴承，供制造厂和用户设计与选型。2符号（见图1～图4）
Fw：滚针组内径
C：组合轴承公称宽度
D:滚针轴承外径
DI推力轴承轴圈外径
Dismax：推力轴承轴圈的最大单一外径Dz:推力轴承座圈外径
D：推力轴承外罩外径
di：推力轴承轴圈公称内径
T：推力轴承公称高度
CI:油孔距座圈基推面的距离
r：推力轴承轴圈的公称倒角
rsmin:r的最小单一尺寸
r1:滚针轴承套圈的公称倒角
rismin:ri的最小单一尺寸
d:滚针轴承公称内径
F：内圈公称外径
B：内圈公称宽度
国家技术监督局1996-12-18批准1997-07-01实施
GB/T16643-1996

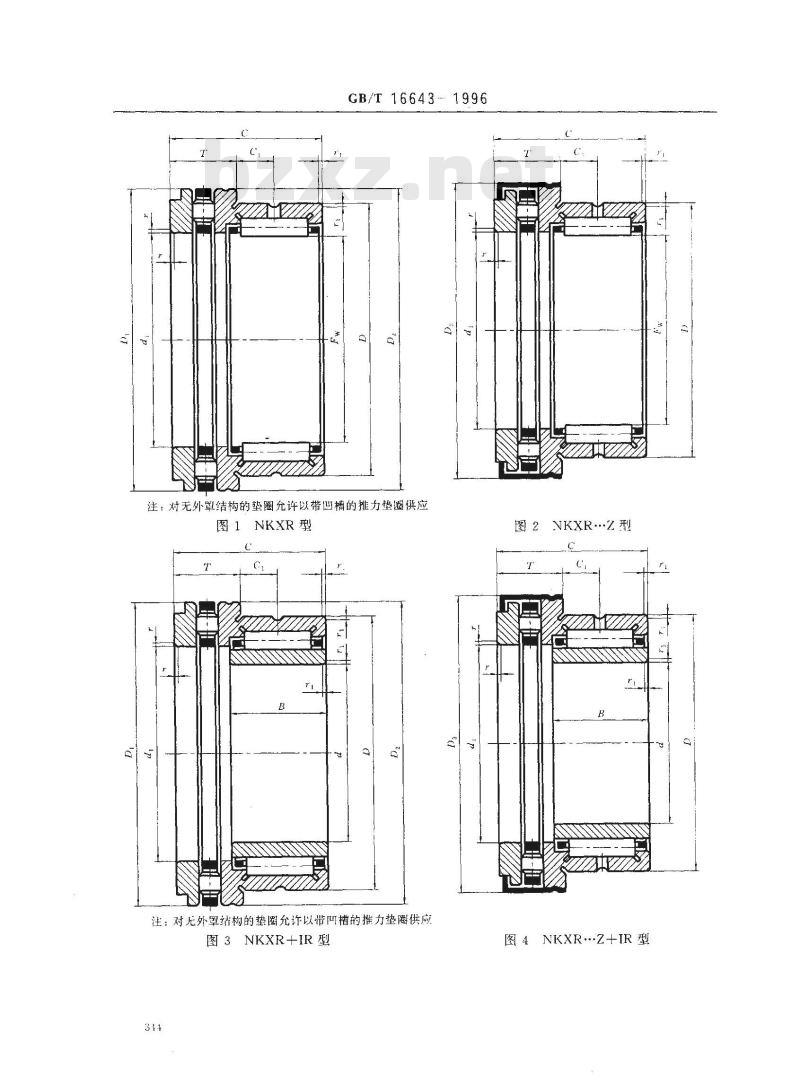

注：对无外罩结构的垫圈允许以带凹槽的推力垫供应图1NKXR型
注：对无外罩结构的垫圈充许以带凹槽的推力垫圈供应图3NKXR+IR型
图2NKXRZ型
图4NKXR·Z+IR型

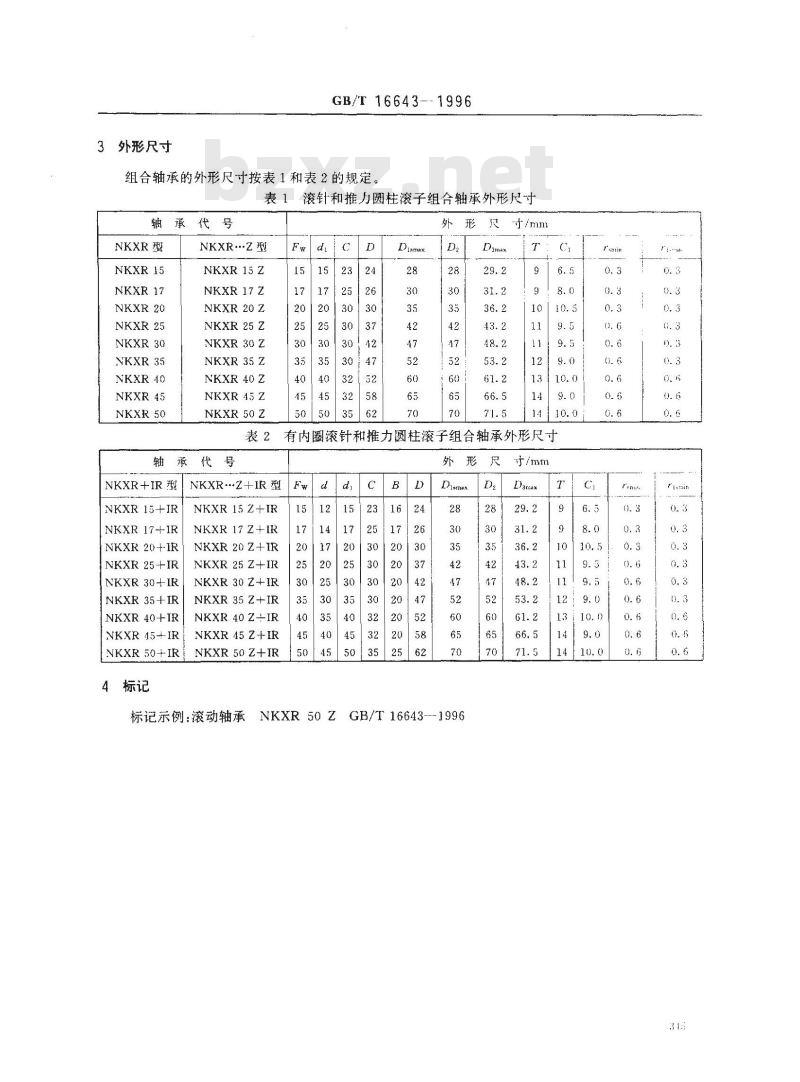

3外形尺寸
GB/T16643-1996
组合轴承的外形尺寸按表1和表2的规定，表1滚针和推力圆柱滚子组合轴承外形尺寸轴承代号
NKXR型
NKXR 15
NKXR 17
NKXR20
NKXR 25
NKXR30
NKXR35
NKXR 40
NKXR 45
NKXR 50
NKXR.Z型
NKXR 15 Z
NKXR 17 Z
NKXR20Z
NKXR25Z
NKXR 30 Z
NKXR 35Z
NKXR40Z
NKXR 45 Z
NKXR50z
NKXR+IR型
NKXR 15+IR
NKXR 17+IR
NKXR 20+IR
NKXR25+IR
NKXR 30+IR
NKXR 35+IR
NKXR 40+IR
NKXR 45+IR
NKXR 50+IR
4标记
寸/mm
有内圈滚针和推力圆柱滚子组合轴承外形尺寸外形
NKXRZ+IR型
NKXR 15 Z+IR
NKXR 17 Z+IR
NKXR 20 Z+IR
NKXR 25 Z+IR
NKXR 30 Z+IR
NKXR 35 Z+IR
NKXR 40 Z--IR
NKXR 45 Z+IR
NKXR50Z+IR
Dismax
标记示例：滚动轴承NKXR50ZGB/T16643--1996尺
Ysnsin
rtamain
内圈外形尺寸（见图A1和表A1）A1
内圈代号
IR 12×15X16
IR 14X17X17
IR17×20X20
IR 20X25X20
IR 25X30X20
IR30X35×20
IR35×10X20下载标准就来标准下载网
1R 40× 45×20
IR45X50×25
GB/T 16643

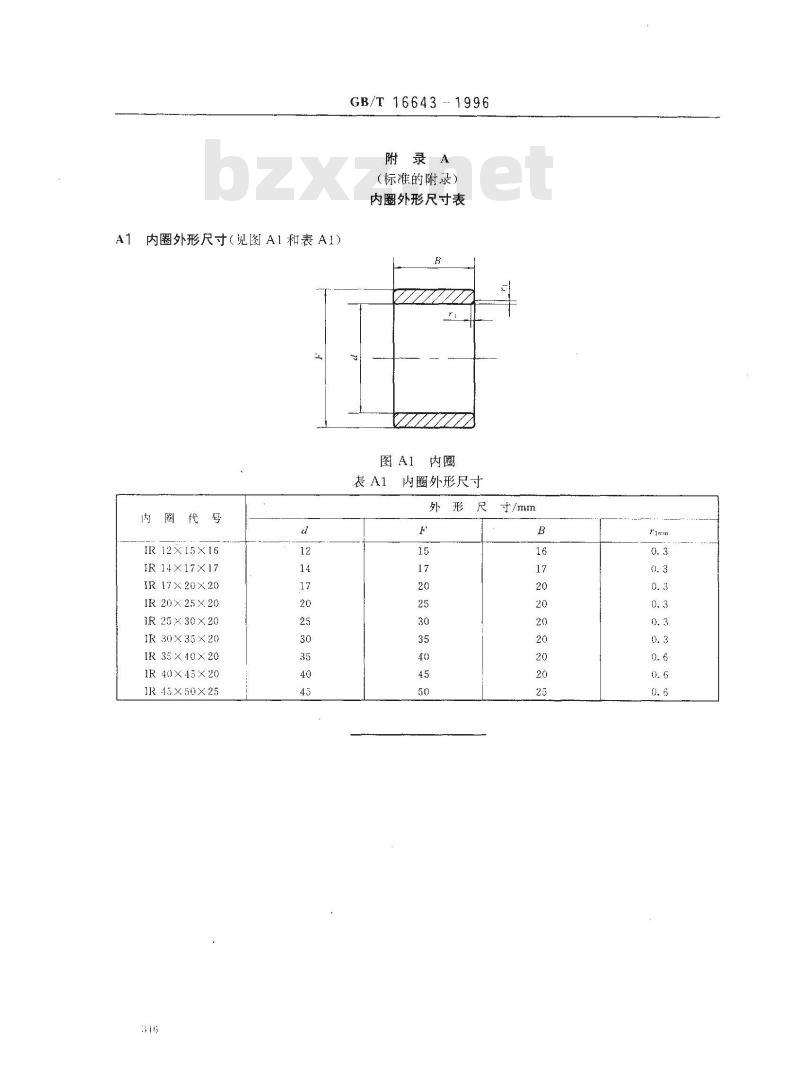

附录A
(标准的附录）
内圈外形尺寸表
图A1内圈
表A1内圈外形尺寸
外形尺
寸/mm
