【国家标准(GB)】 工业窑炉用测温锥

GB/T 16547—1996

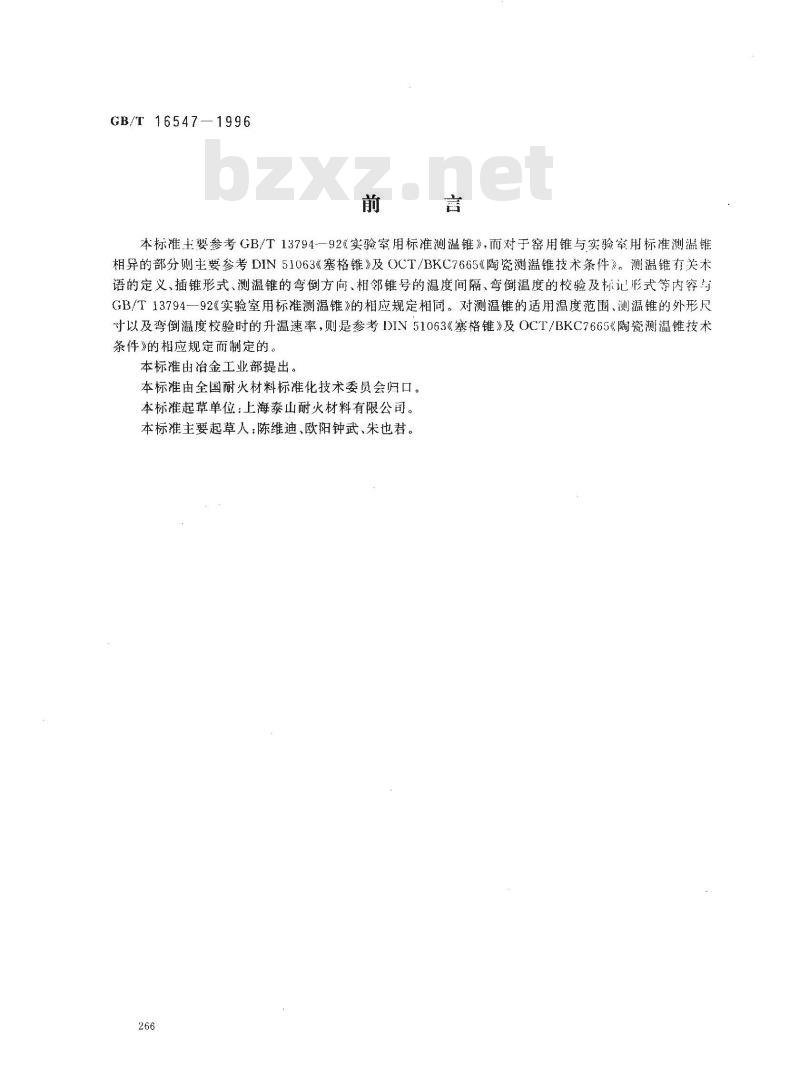

本标准主要参考GB/T13794—92《实验室用标准测温锥》，而对于窑用锥与实验案用标准测温锥相异的部分则主要参考DIN51063《塞格锥》及OCT/BKC7665《陶瓷测温锥技术条件》。测温锥有关术语的定义、插锥形式、测温锥的弯倒方向、相邻锥号的温度间隔、弯倒温度的校验及标记彤式等内容与GB/T13794一92《实验室用标准测温锥》的相应规定相同。对测温锥的适用温度范围、测温锥的外形尺寸以及弯倒温度校验时的升温速率，则是参考DIN51063《塞格锥》及OCT/BKC7665《陶瓷测温锥技术条件》的相应规定而制定的。
本标准由治金工业部提出。
本标准由全国耐火材料标准化技术委员会归口。本标准起草单位：上海泰山耐火材料有限公司。本标准主要起草人陈维迪、欧阳钟武、朱也君。266
1范围

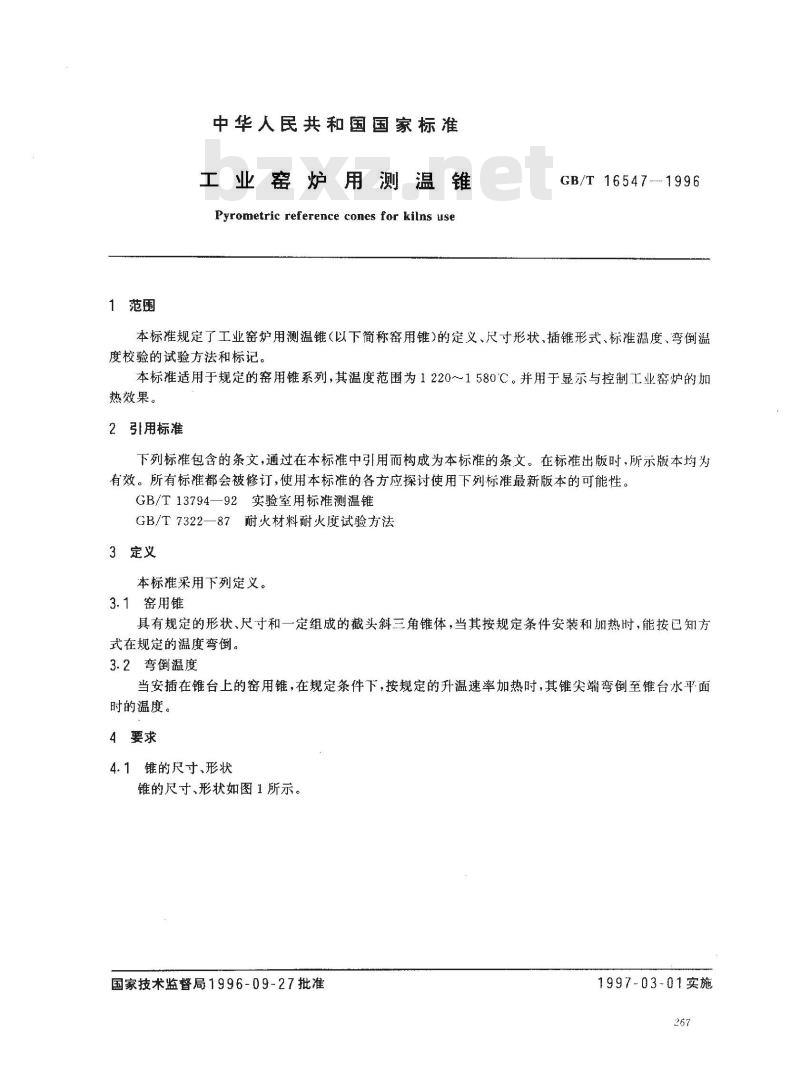

中华人民共和国国家标准
工业窑炉用测温锥
Pyrometric reference cones for kilns useGB/T16547---1996
本标准规定了工业窑炉用测温锥（以下简称窑用锥）的定义、尺寸形状、插锥形式、标准温度、弯倒温度校验的试验方法和标记。
本标准适用于规定的窑用锥系列，其温度范围为1220～1580℃。并用于显示与控制工业窑炉的加热效果。
2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T13794—92实验室用标准测温锥GB/T7322—87耐火材料耐火度试验方法3定义
本标准采用下列定义。
3.1窑用锥
具有规定的形状、尺寸和一定组成的截头斜三角锥体，当其按规定条件安装和加热时，能按已知方式在规定的温度弯倒。
3.2弯倒温度
当安插在锥台上的窑用锥，在规定条件下，按规定的升温速率加热时，其锥尖端弯倒至锥台水平面时的温度。
4要求
4.1锥的尺寸、形状

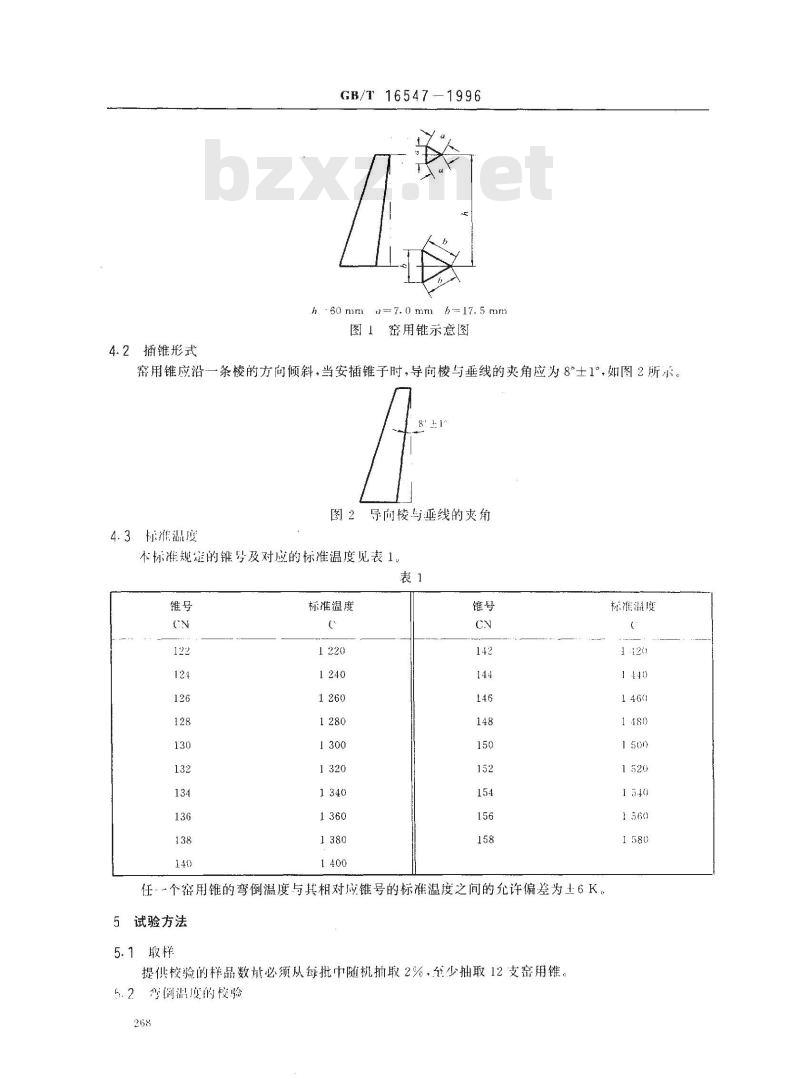

锥的尺寸、形状如图1所示。
国家技术监督局1996-09-27批准1997-03-01实施bZxz.net
4.2插锥形式
GB/T 16547--1996
h -60 mm =7.0 mm
h- 17. 5 mm
图1密用锥示意图
密用锥应沿
一条棱的方向倾斜，当安插锥子时，导向棱与垂线的爽角应为8°士1°，如图2所示。图2导向棱与垂线的夹角
4.3标雅度
本标准规霆的锥号及对应的标准温度见表1。表1
标准温度
任--个密用锥的弯倒温度与其相对应锥号的标准温度之间的允许偏差为土6K。5试验方法
5.1取样
提供校验的样品数其必须从每批中随机抽取2%，至少抽取12支密用锥。5.2弯阅温度的校验
标准温度
GB/T 16547: 1996

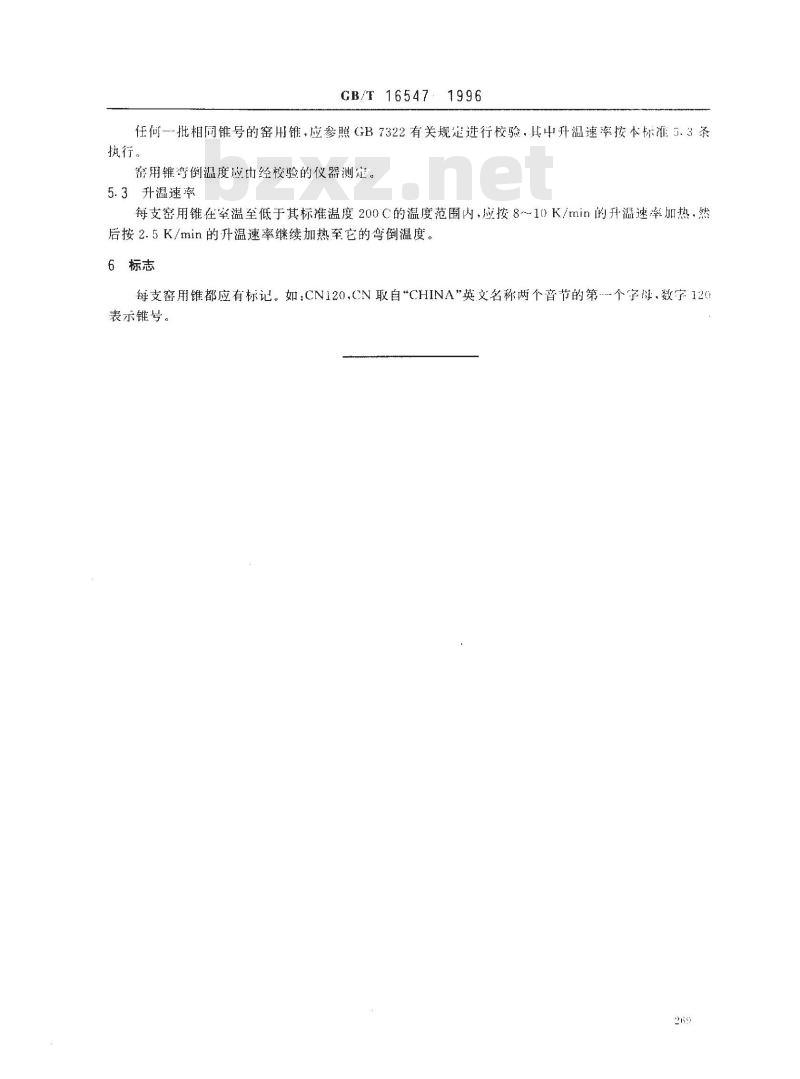

任何一批相同锥号的窑用锥，应参照GB7322有关规定进行校验.其中升温速率按本标准5.3条执行。
案用锥弯倒温度应由经校验的仪器测定。5.3升温速率
每支密用锥在案温至低于其标准温度200C的温度范围内，应按8～10K/min的升溢速率加热，然后按2.5K/min的升温速率继续加热至它的弯倒温度。6标志
每支窑用锥都应有标记。如：CN120.CN取自\CHINA\英文名称两个音节的第个字厚.数字120表示锥号。
