【国家标准(GB)】 电子设备用机电开关 第5部分:按钮开关分规范

GB/T16514-1996

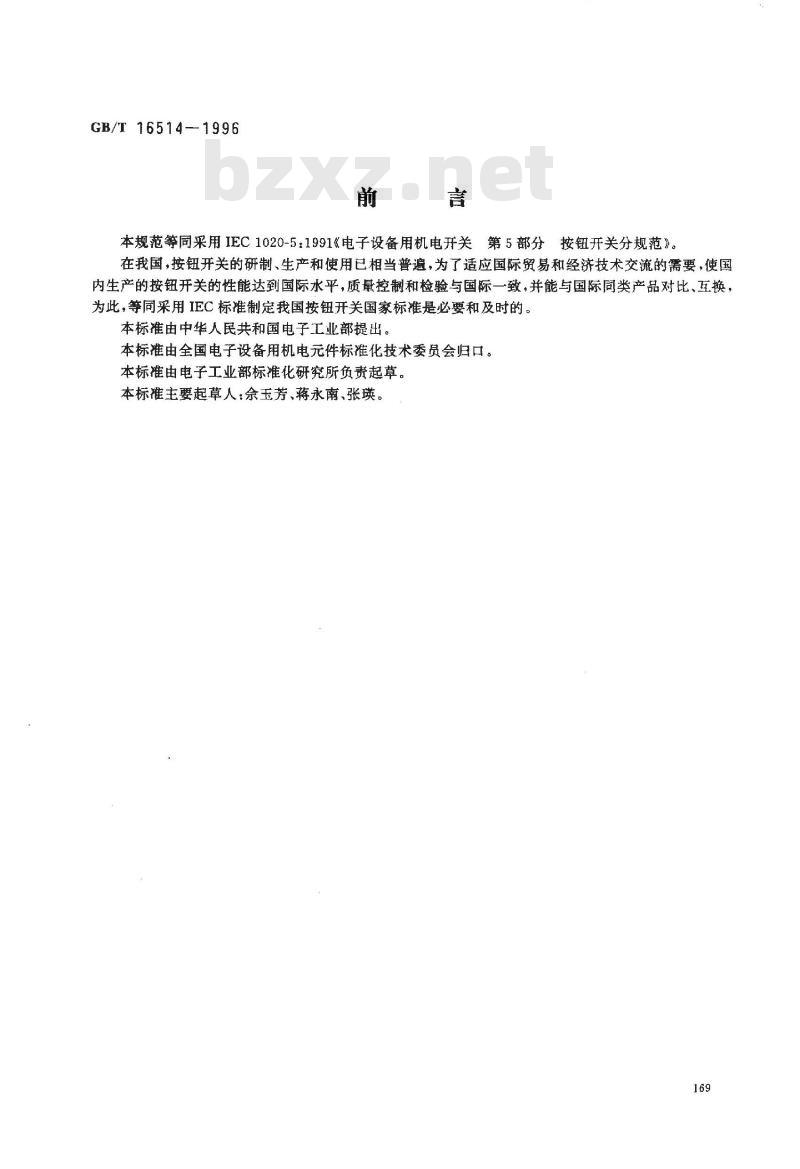

本规范等同采用IEC1020-5：1991《电子设备用机电开关第5部分按钮开关分规范》。
在我国，按钮开关的研制、生产和使用已相当普遍，为了适应国际贸易和经济技术交流的需要，使国内生产的按钮开关的性能达到国际水平，质量控制和检验与国际一致，并能与国际同类产品对比、互换，为此，等同采用IEC标准制定我国按钮开关国家标准是必要和及时的。本标准由中华人民共和国电子工业部提出。本标准由全国电子设备用机电元件标准化技术委员会归口。本标准由电子工业部标准化研究所负责起草。本标准主要起草人：佘玉芳、蒋永南、张瑛。169
GB/T16514-1996

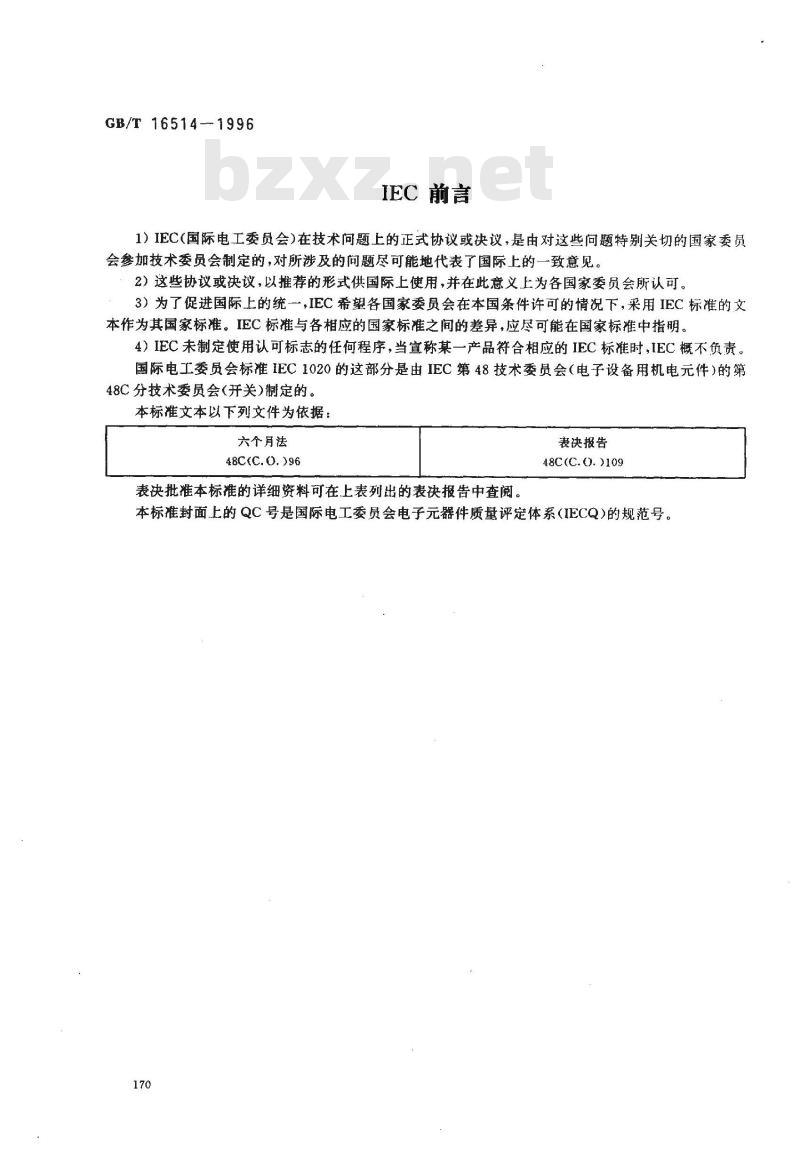

IEC 前言
1）IEC（国际电工委员会)在技术问题上的正式协议或决议，是由对这些问题特别关切的国家委员会参加技术委员会制定的，对所涉及的问题尽可能地代表了国际上的一致意见。2）这些协议或决议，以推荐的形式供国际上使用，并在此意义上为各国家委员会所认可。3）为了促进国际上的统一，IEC希望各国家委员会在本国条件许可的情况下，采用IEC标准的文本作为其国家标准。IEC标准与各相应的国家标准之间的差异，应尽可能在国家标准中指明。4）IEC未制定使用认可标志的任何程序，当宣称某一产品符合相应的IEC标准时,IEC概不负责。国际电工委员会标准IEC1020的这部分是由IEC第48技术委员会（电子设备用机电元件）的第48C分技术委员会（开关）制定的。本标准文本以下列文件为依据
六个月法
48C(C.0.)96
表决批准本标准的详细资料可在上表列出的表决报告中查阅。表决报告
48C(C. 0. )109
本标准封面上的QC号是国际电工委员会电子元器件质量评定体系（IECQ）的规范号。170

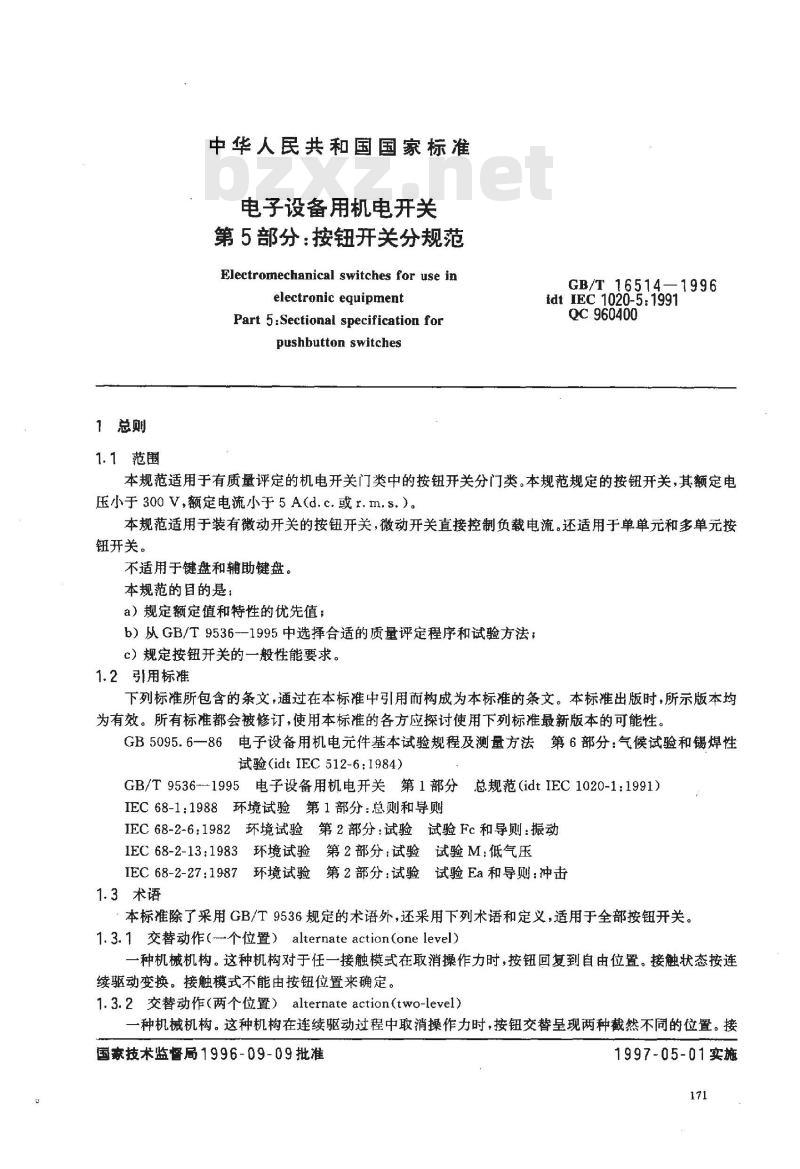

1总则
1.1范围
中华人民共和国国家标准
电子设备用机电开关
第5部分：按钮开关分规范此内容来自标准下载网
Electromechanical switches for use inelectronic equipment
Part 5:Sectional specification forpushbutton switches
GB/T 16514—1996
idt IEC 1020-5:1991
QC 960400
本规范适用于有质量评定的机电开关门类中的按钮开关分门类。本规范规定的按钮开关，其额定电压小于300V，额定电流小于5A(d.c.或r.m.s.）。本规范适用于装有微动开关的按钮开关，微动开关直接控制负载电流。还适用于单单元和多单元按钮开关。
不适用于键盘和辅助键盘。
本规范的目的是：
a）规定额定值和特性的优先值；b）从GB/T9536-1995中选择合适的质量评定程序和试验方法；c）规定按钮开关的一般性能要求。1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5095.6一86电子设备用机电元件基本试验规程及测量方法第6部分：气候试验和锡焊性试验(idtIEC512-6;1984)
GB/T9536--1995电子设备用机电开关第1部分总规范（idtIEC1020-1：1991）IEC68-1：1988环境试验第1部分：总则和导则IEC68-2-6:1982环境试验第2部分：试验试验Fc和导则：振动IEC68-2-13：1983环境试验第2部分：试验试验M：低气压IEC68-2-27：1987环境试验第2部分：试验试验Ea和导则：冲击1.3术语
本标准除了采用GB/T9536规定的术语外，还采用下列术语和定义，适用于全部按钮开关。1.3.1交替动作(-个位置）alternate action(one level)一种机械机构。这种机构对于任一接触模式在取消操作力时，按钮回复到自由位置。接触状态按连续驱动变换。接触模式不能由按钮位置来确定。1.3.2交替动作（两个位置）alternateaction（two-level）-种机械机构。这种机构在连续驱动过程中取消操作力时，按钮交替呈现两种截然不同的位置。接国家技术监督局1996-09-09批准1997-05-01实施
GB/T 16514-1996

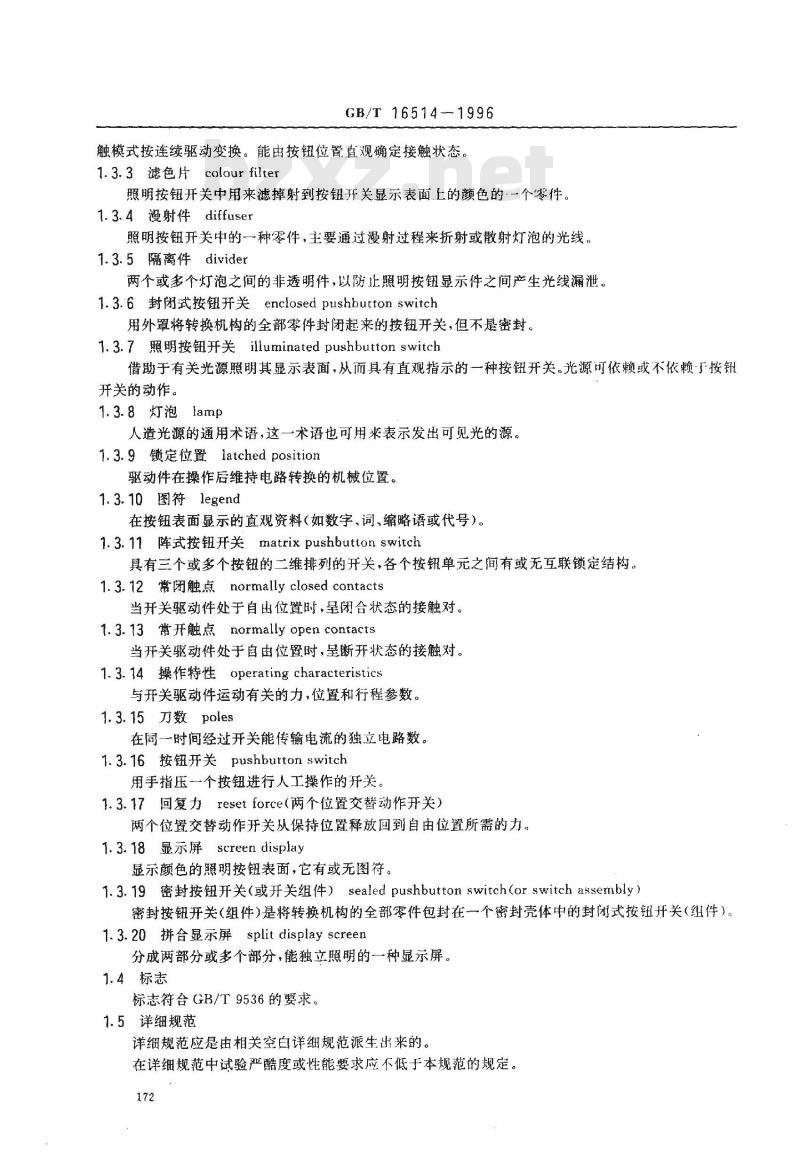

触模式按连续驱动变换。能由按钮位置直观确定接触状态。1.3.3滤色片colour filter
照明按钮开关中用来滤掉射到按钮开关显示表面上的颜色的一个零件。1.3.4漫射件diffuser
照明按钮开关中的一种零件，主要通过漫射过程来折射或散射灯泡的光线。1.3.5隔离件divider
两个或多个灯泡之间的非透明件，以防止照明按钮显示件之间产生光线漏泄。1.3.6封闭式按钮开关enclosed pushbutton switch用外罩将转换机构的全部零件封闭起来的按钮开关，但不是密封。1.3.7照明按钮开关illuminated pushbutton switch借助于有关光源照明其显示表面，从而具有直观指示的一种按钮开关。光源可依赖或不依赖于按钮开关的动作。
1.3.8灯泡lamp
人造光源的通用术语，这一术语也可用来表示发出可见光的源。1.3.9锁定位置latched position驱动件在操作后维持电路转换的机械位置。1.3.10图符legend
在按钮表面显示的直观资料（如数字、词、缩略语或代号）。1.3.11阵式按钮开关matrix pushbutton switch具有三个或多个按钮的二维排列的开关，各个按钮单元之间有或无互联锁定结构。1.3.12常闭触点normally closed contacts当开关驱动件处于自出位置时，呈闭合状态的接触对。1.3.13常开触点normally open contacts当开关驱动件处于自由位置时，呈断开状态的接触对。1.3.14操作特性operatingcharacteristics与开关驱动件运动有关的力，位置和行程参数。1.3.15 刀数 poles
在同一时间经过开关能传输电流的独立电路数。1.3.16按钮开关pushbutton switch用手指压一个按钮进行人工操作的开关。1.3.17回复力resetforce（两个位置交替动作开关）两个位置交替动作开关从保持位置释放回到自由位置所需的力。1.3.18 显示屏 screen display显示颜色的照明按钮表面，它有或无图符。1.3.19密封按钮开关（或开关组件）sealed pushbutton switch(or switch assembly）密封按钮开关（组件）是将转换机构的全部零件包封在一个密封壳体中的封闭式按钮开关（组件）。1.3.20 拼合显示屏split display screen分成两部分或多个部分，能独立照明的一种显示屏。1.4标志
标志符合GB/T9536的要求。
1.5详细规范
详细规范应是由相关空白详细规范派生出来的。在详细规范中试验严酷度或性能要求应不低于本规范的规定。172
GB/T165141996

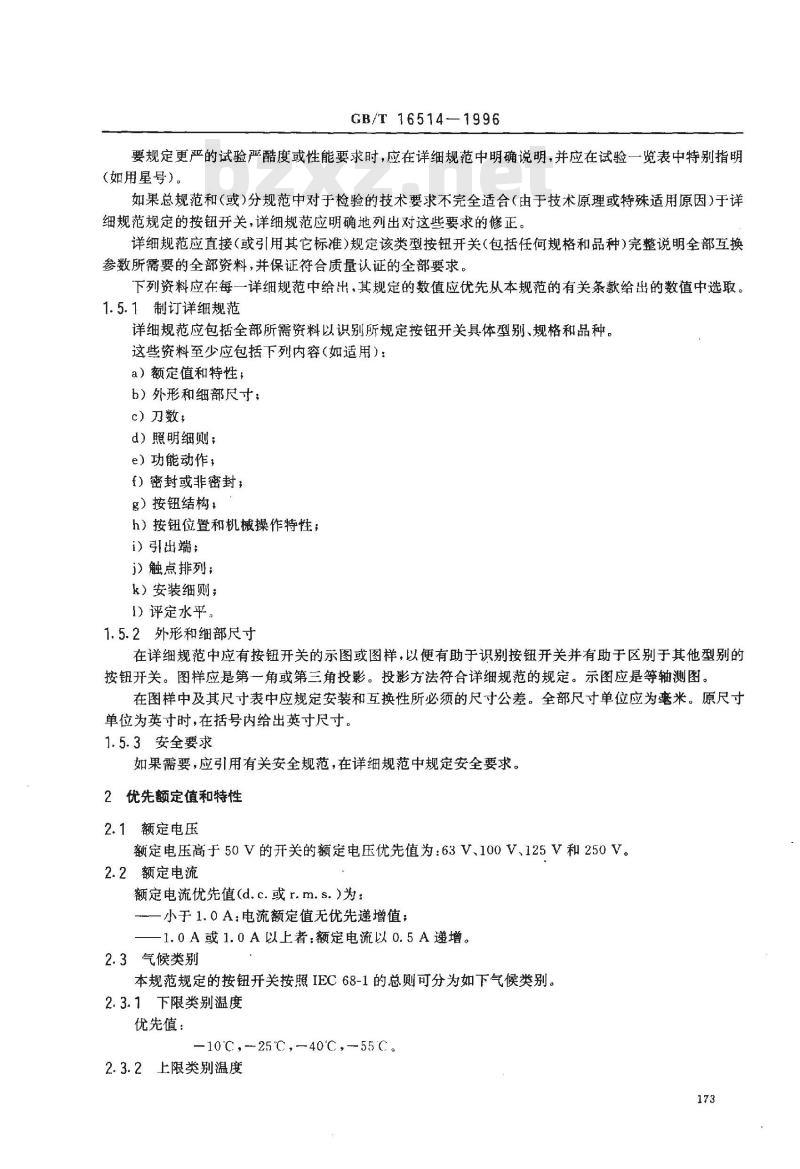

要规定更严的试验严酷度或性能要求时，应在详细规范中明确说明，并应在试验一览表中特别指明（如用星号）。
如果总规范和(或)分规范中对于检验的技术要求不完全适合(由于技术原理或特殊适用原因)于详细规范规定的按钮开关，详细规范应明确地列出对这些要求的修正。详细规范应直接(或引用其它标准)规定该类型按钮开关(包括任何规格和品种)完整说明全部互换参数所需要的全部资料，并保证符合质量认证的全部要求。下列资料应在每一详细规范中给出，其规定的数值应优先从本规范的有关条款给出的数值中选取。1.5.1制订详细规范
详细规范应包括全部所需资料以识别所规定按钮开关具体型别、规格和品种。这些资料至少应包括下列内容（如适用）：a）额定值和特性；
b）外形和细部尺寸；
c）刀数；
d）照明细则;
e）功能动作，
f）密封或非密封；
g）按钮结构：
h）按钮位置和机械操作特性；
i）引出端；
i)触点排列；
k）安装细则；
1）评定水平。
1.5.2外形和细部尺寸
在详细规范中应有按钮开关的示图或图样，以便有助于识别按钮开关并有助于区别于其他型别的按钮开关。图样应是第一角或第三角投影。投影方法符合详细规范的规定。示图应是等轴测图。在图样中及其尺寸表中应规定安装和互换性所必须的尺寸公差。全部尺寸单位应为毫米。原尺寸单位为英寸时，在括号内给出英寸尺寸。1.5.3安全要求
如果需要，应引用有关安全规范，在详细规范中规定安全要求。2优先额定值和特性
2.1额定电压
额定电压高于50V的开关的额定电压优先值为：63V、100V、125V和250V。2.2额定电流
额定电流优先值（d.c.或r.m.s.)为：一小于1.0A：电流额定值无优先递增值；-1.0A或1.0A以上者：额定电流以0.5A递增。2.3气候类别
本规范规定的按钮开关按照IEC68-1的总则可分为如下气候类别。2.3.1下限类别温度
优先值：
-10℃.25℃,-40℃.--55℃.
2.3.2上限类别温度
优先值：
GB/T 16514--1996
55℃，70℃.85℃.100c.125c。
2.3.3稳态湿热
稳态湿热试验天数的优先值为：4d,10d,21d,56d.
2.4环境试验严酷度
2.4.1冲击
符合IEC68-2-27试验Ea：
300 m/s2(30 g)
500 m/s2(50 g)
1 000 m/s2(100 g)
在详细规范中应规定每一面的冲击次数。2.4.2振动
符合IEC68-2-6试验Fc
10～55 Hz
10～150Hz
10～500 Hz
10～2 000 Hz
位移幅值0.75mm；
位移幅值0.75mm；
加速度98m/s2（10g），
加速度98m/s（10g）。
在详细规定中应规定振动持续时间。2.4.3低气压
符合IEC68-2-13试验M：
250 kPa
2.5寿命试验
严酷度优先值为：
10000次循环
20000软循环
50000次循环
100000次循环
3质量评定程序
3.1鉴定批准程序
200000次循环
500000次循环
1000000次循环
鉴定批准程序应按GB/T9536-1995中3.4的规定并补充如下规定：a）表1中规定了鉴定批准所要求的试验项目，并用来作为按钮开关单一品种的批准。对同一类型开关的多个规格的批准而言，每一项试验的试验样品总数和每一代表性规格的比例应由制造厂提出并应由国家监督检查机构认可。允许有备份样品。可采用结构类似原则。0组试验完成后，样品应分到其他组。除了0组试验可按任何顺序进行外，每组中的试验应按所示顺序进行。
0组试验过程中有不合格的样品应不用于其它试验组。当某一按钮开关不能满足某一组的全部或部分要求时计为“一个不合格品”。当不合格品数不超过每组规定的允许不合格品数时给予鉴定批准。174
GB/T 16514—1996
鉴定批准试验的试验条件和性能要求应与质量一致性检验相同。6）试验样品数应按详细规范中规定并应符合规定的产品范围的要求。表1鉴定批准试验一览表
条款号和试验名称
（见注1）
0组（非破坏性）
4.3.1外观检查
4.3.5功能动作
4.4.2接触电阻（见注3）
4.4.4绝缘电阻
4.5.1耐电压
4.3.6操作特性
*要求的全部样品应承受0组试验。OA组（非破坏性）
4.3.2尺寸
4.3.4重量
4.3.7触点回跳
4.18.1电容
1组（破坏性）
4.11.1电过负荷
4.10电寿命（见注3)
4.6.1温升
接触电阻（见注3）
4.4.4绝缘电阻
4.5.1耐压
4.3.6操作特性
面板癌封（见注3）
4.15罩壳密封（见注3)
2组（破坏性）
4.8.4接线端强度
4.8.1驱动件强度（本规范4.3）4.8.2安装轴套强度
4.12.3温度快速变化
试验条件
（见注1）
安装：
连接：
_循环次数._V
—A，_负载
U.,Ub.U, 或 U.
N·m（试验力矩）
C（上限温度）
_℃（下限温度）
试验样本大小和
合格判据
（见注2）
性能要求
(见注1）
R≤__MQ
R≥_MO
漏电流，≤HA
在极限范围内
在极限范圈内
在极限范围内
接通：≤_ms
断开：≤_ms
C≤PF
无损伤
粘接/脱开
《每循环二次
R≤_mn
R≥_MS
漏电流：≤-μA
在极限范圈内
无永浸人
无损伤
无损伤
无损伤
条款号和试验名称
（见注1）
4.7.2振动（见本规范4.2）
4.7.1冲击（见本规范4.1）
4.12.1气候顺序（见本规范4.4)4.4.2接触电阻（见注3）
4.4.4绝缘电阻
4.5.1耐电压
4.3.6操作特性
4.3.5功能操作
3组（破坏性）
4.12.2湿热
4.4,2接触电阻（见注3）
4.4.4绝缘电阻
4.5.1耐电压
4.3.6操作特性
4.3.5功能操作
5组（破坏性）
4.18.1电容
4.9机械寿命
4.4.2接触电阻（见注3）
4.18.1电容
4.4.4操绝缘电阻
4.5.1耐电压
4.3.6操作特性
4.14面板密封
4.15罩尧密封（见注3）
6组（破坏性）
4.12.7接触电阻稳定性
GB/T16514—1996
表1(续）
试验条件
（见注1）
频率：
加速度：—
加速度：
脉冲宽度：
—C（高温触点）
_C（高温触点）
剩余湿热循环次数
二循环次数
循环次数
二操作/min
C,持续h
试验样本大小和
合格判据
（见注2）
性能要求
（冕注1）
监测：5
无损伤
漏电流：HA
在极限范围内
无损伤
漏电流：uA
在极限范围内
Cs_ pF
无损伤
R≤ mo
R≥_MQ
漏电流：-MA
在极限范围内
无水浸入
条款号和试验名称
（见注1）
7组（破坏性）
4.13.1可焊性（见注3)（见本规范4.6）4.16.1在清洗剂中浸溃
8组（破坏性）
4.13.4焊槽法耐焊接热
4.3.6操作待性
9组（破坏性）
4.18.1电容
4.10.2电寿命（上限温度）
4.4.2接触电阻（见注3)
4.18.1电容
4.4.4绝缘电阻
4.5.1耐电压
4.3.6操作特性
10组（破坏性）
4.9散射光（本规范）
4.10可见范围（本规范）
4.5盐雾腐蚀（本规范）
11组（非破坏性）
4.19.2或4.7(本规范）透光度
4.19.1色品
4.8日照清晰度（本规范）
GB/T 16514-—1996
表1(续）
试验条件
（见注1）
带隔热板（WS)
循环次数
_V，A，_负载
V，_A
**每种颜色及每种显示方法应有2个样品进行试验。试验样本大小和
合格判据
（见注2）
n[id]ct
4INA!00
4INAI1
性能要求
（见注1）
在极限范阈内
粘接/脱开：
每_循环_次
R≤_mn
R≥_Mn
漏电流：≤-HA
在极限范围内
1试验和性能要求栏的条款号引自GB/T9536—1995,在本规范中规定了补充的试验方法和要求，以及附加的试验方法。
2抽样的全部样品应提交0组进行试验。然后将0组的试验样品分到其它组。在这些组中全部样品应承受要求的试验，而全部试验应按所示顺序进行。0A组的样品应是0组中试验过的样品的一一部分。当采用结构类似原则时，0A组样本大小是按关键尺寸或触点组（按适用）不同进行计算，而不是按试验组进行计算的。在0组中可以包括备份试验样品。
3在详细规范中应规定合适的试验方法。177
条款号和试验名称
（见注1)）
在此表中：
—试验是强制性的，
GB/T16514—1996
表1(完）
-如果适用于开关结构，则试验是强制性的；WS—当详细规范规定时，试验是强制性的；n———样本大小#
试验条件
(见注1）
td一一试验合格判据（每项试验允许的不合格品数）；C试验组合格判据（每组允许的不合格品数），试验样本大小和
合格判据
（见注2）
[-总的合格判据(一组或几组,如0组、1组、2组至6组允许总的不合格品数);性能要求
(见注1)
NA——不适用
5当详细规范包括附加试验时，可增加附加试验组，此时，0组的样本大小应按相应样品数量增加。包括的最后测量，例如,2组至11组中作为最后测量项目的接触电阻、耐压，如果在该组中对这些试验没有规6
定，应不进行最后测量。
3.2质量一致性检验
质量一致性检验应符合GB/T9536-1995中3.5的规定和下列要求：a）在空白详细规范中规定逐批检验。除非另有规定，试验顺序是任意的。应采用检查水平或S-2。b）在空白详细规范中规定周期检验。检验批可由符合GB/T9536--1995中3.3规定的结构类似开关组成。周期检验时，不同规格的试验样品的比例应与鉴定批准检验相同。提供周期检验的全部试验样品应通过A组检验。质量一致性检验的试验条件和性能要求应与鉴定批准试验相同。规定的AQL值适用于试验中每项的规定。按制造厂意见，可以采用更严的AQL值。3.3延期交货
检验批放行后，贮存期超过3年的开关，在交货前应按规定的逐批检验进行复验。复验的程序应由国家监督检验机构批准。某一一批一且复验合格，其质量可再保证三年。具有焊接接线端的开关，检验批放行后保存期超过1年，在交货前对可焊性应进行复验。复验的程序应由国家监督检验机构批准。某一批一且对可焊性复验合格，其质量可再保证1年。4试验方法和要求
本章补充了GB/T9536—1995的试验方法和要求。应采用与被测参数和误差相应的任何合适的方法测量规定的操作特性(如有的话）。4.1冲击
应按GB/T9536—1995中4.7.3触点抖动试验方法监测开关触点的断开或闭合。任何触点抖动持续时间应（按详细规范规定）为：10us、100us，1ms或10ms。4.2振动
对GB/T9536-1995中4.7.2的振动试验方法补充如下：应按GB/T'9536-—1995中4.7.3触点抖动试验方法监测开关触点的断开或闭合。任何触点抖动持续时间应按详细规范规定为：10μs，100μs,1ms或10ms。4.3驱动件强度
GB/T 16514--1996
按钮开关冲杆式驱动件上要施加的力为：F745 N(10 磅)
4.4气候顺序
气候顺序试验方法（GB/T9536—1995中4.12.1)应作如下补充。循环湿热试验过程中要进行的循环次数应由稳态湿热（GB/T9536一1995中4.12.2)所规定的试验时间而定，如下所示：
稳态湿热
4.5盐雾腐蚀
循环湿热
1次循环（包括恢复）
1次循环
2.次循环
6次循环
方法：应按GB5095.6—86中试验11f进行试验，应采用下列细则；a）用与盐雾不起反应的制品将开关悬挂在箱顶下；b）除非另有规定，试验时间应为96 h；c）试验组顺序完成后，开关应承受功能操作试验（GB/T9536-1995中4.3.5）。要求：试验后应无影响开关机械和/或电气操作的损伤。4.6可焊性
如果引出端的最后涂覆层已经完成，可在组装之前对引出端进行GB/T9536-~1995中4.13.1、4.13.2和4.13.3中规定的可焊性试验。4.7透光度（亮度）
注：下列试验方法是GB/T9536--1995中4.19.2的可替代方法。试验方法：在试验样品中采用的灯泡应校准如下：T-1灯泡：0.15士0.02MSCP（球形烛光源平均值）T-13/4灯泡：0.34±0.02MSCP
其他灯泡：按详细规范规定。
所有亮度测量应在完全黑色环境中进行。全部读数应为点读数并应取平均值。亮度读数应由校谁的光电光度计进行。如果图符材料不是照明系统的有效部分，可以不安装图符进行亮度测量。测量区域应为：
一个灯泡的开关：横跨图符区域水平中心线两侧等间隔的三个读数。一多个灯泡的开关：横跨图符区域水平中心线两侧等间隔的五个读数。要求：亮度测量值应在详细规范规定的二cd/m2极限范围内。4.8日照清晰度
目的：在日照条件下，评定照明按钮显示是否清晰的能力。方法1：
色温3000K至5000K的光源对准反射标准面（白色的硫酸钡或氟化镁玻璃）与其法线所成角度8,一15°士2（见图1）。光源的大小应限制在角度8≤20°内（见图1。光度计应位于与反射标准面法线所成角度8=15°士2°处（见图1）。光源调节得在反射标准面上产生的照度，用光度计测量为107600[x。将反射标准面移去，并用试验按钮开关显示件的可见面替代。用本测试装置，应测量图符亮度（光照和无光照时）和相邻的背景区域的亮度。每一图符字符应取3个亮度读数。由这些读数，对每一字符的反差比计算如下：光照时背景反差比 Ci=B_B
式中：B,-—背景亮度平均值，
GB/T 16514--1996
_Ba-B,
无光照时背景反差比 CuL=
B光照时字符亮度平均值；
B3——无光照时字符亮度平均值。光源和光度计在91和6，为30°土2°时应进行重复测试。样本单位应有2条字符线，它至少占图符最大区域的75%。应记录反差读数（每一单元上的最大反差平均值和最小反差平均值）。逐批检验时，仅在15°内进行测试。
反射标准面(光源调节后
用显示件可见面替代）
E—光源;P--光度计
图1日照清晰度测试方法1（镜反射）方法2：
色温5000K士500K的光源对准漫反射标准面（白色硫酸钡或氟化镁玻璃），在其法线上（见图2中E）。光源大小应限制在图1所示的角度6≤20°内。光度计应位于与反射标准面法线所成角度8p=15°士2°处（见图2）。
光源E应调节到在反射标准面上用光度计测得的亮度至少为1076001x。色温5000K士500K的另—光源（见图2中L）对准反射标准面，与其法线所成角度=15°土2°，光源E和L的大小应限制在6≤20°内（见图1）。
将反射标准面移去，并用试验按钮开关显示件的可见面替代。用本试验装置，应测量图符亮度（光照和无光照时)和相邻的背景区域的亮度。每一图符的字符应取3个亮度读数。由这些读数对每一字符的反差比计算如下：
光照时背景反差比CL=
无光照时背景反差比CuL=
式中：B—背景亮度平均值;
B2——光照时字符亮度平均值；B。—无光照时字符亮度平均值。B.-B
光源L和光度计为45°士2时应进行重复测试。样本单位应有2条字符线，它至少占图符最大区域的75%。应记录反差读数（每一单元上的最大反差平均值和最小反差平均值）。逐批检验时，仅在15°内进行测试。
