【化工行业标准(HG)】 F-2过氯乙烯漆防潮剂(原ZB/T G52007-87)

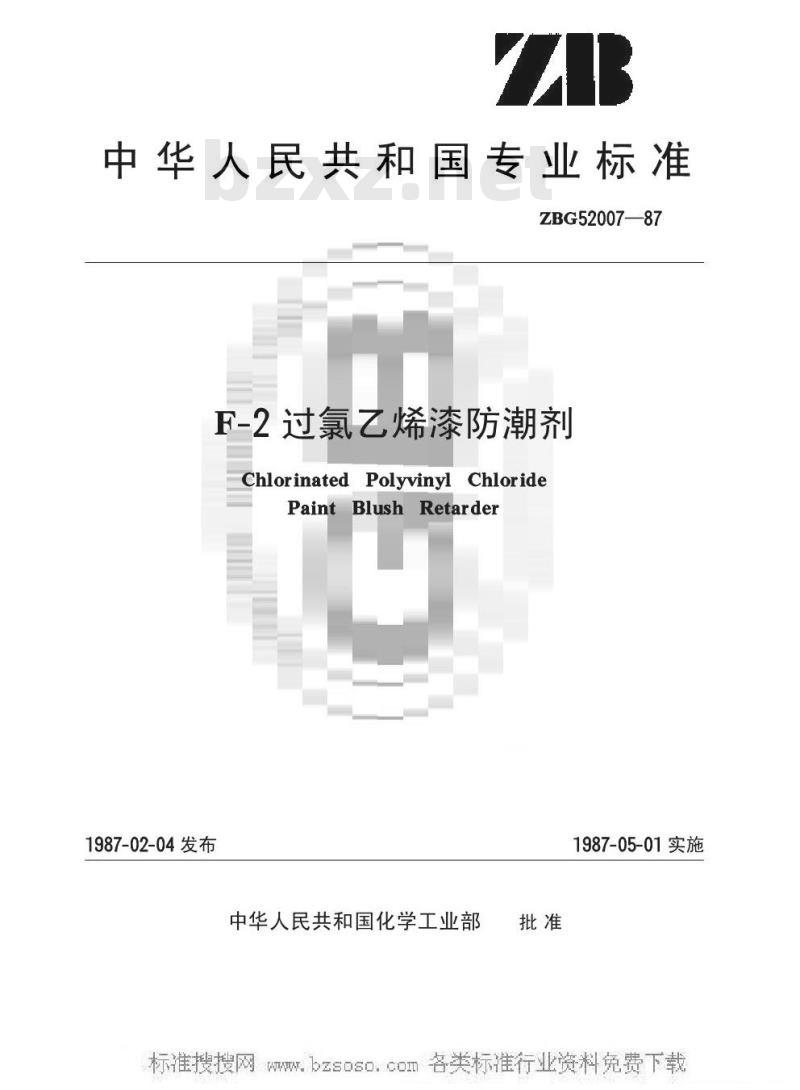

中华人民共和国专业标准
ZBG52007—87
F-2过氯乙烯漆防潮剂
ChlorinatedPolyvinylChloridePaintBlush Retarder
1987-02-04发布
中华人民共和国化学工业部
1987-05-01实施
W.bzsoso.cOI1产品概述
1.1组成
中华人民共和国专业标准
F-2过氯乙烯漆防潮剂
该防潮剂是由沸点较高的酯、酮类溶剂混合而成的无色透明液体。1.2特性和用途
ZBG52 007—87
代替HG2—666—80
具有较高的稀释能力，与过氯乙烯漆稀释剂配合使用时，在相对湿度较大的气候条件下施工，可防止过氯乙烯漆漆膜发白。
2技术要求
产品应符合下表各项技术要求。项
颜色（铁钻比色计），号
外观及透明度
水分含量bZxz.net
挥发性，倍
胶凝数，ml
白化性
3试验方法
3.1颜色
不大于
不大于
不小于
清彻透明，无悬浮物
不混浊
漆膜不呈白雾及无光斑点
按GB1722—79(1985年确认)《清漆、清油及稀释剂颜色测定法》进行。3.2外观和透明度
按GB1721—79《清漆、清油及稀释剂外观和透明度测定法》进行。3.3水分含量
按GB1751—79(1985年确认)《稀释剂、防潮剂水分测定法》进行。3.4挥发性
按GB1753—79(1985年确认)《稀释剂、防潮剂挥发性测定法》进行。3.5胶凝数
按GB1755—79《稀释剂、防潮剂胶凝数测定法》进行。3.6白化性
按GB1752—79（1985年确认）《稀释剂、防潮剂白化性测定法》进行。取75%X-3过氯乙烯漆稀释剂与25%F-2过氯乙烯漆防潮剂混合配制成溶液，然后与G04-9黑过氯乙烯外用磁漆1：1比例混合，在25士1℃和相对湿度不小于85%的条件下，喷涂于马口铁板上，并在此条件下干燥后观察。中华人民共和国化学工业部1987-02-04发布1987-05-01实施
W.bzsoso，cOn4验收规则
ZBG52007—87
4.1产品由生产厂的检验部门按本标准规定进行检验，并保证所有出厂产品都应符合本标准的技术指标，产品应有合格证，必要时另附使用说明及注意事项。4.2接收部门有权按本标准的规定，对样品进行检验，如发现产品质量不符合本标准技术指标规定时，供需双方共同按GB3186—82《涂料产品的取样》重新取样进行复验，如仍不符合本标准技术指标规定时，产品即为不合格，接收部门有权退货。4.3产品按GB3186一82进行取样，样品应分两份，一份密封贮存备查，另一份作检验样品。4.4供需双方应对产品包装及数量进行检查核对，如发现包装有损漏，数量有出入等现象时，应即时通知有关部门。
4.5供需双方在产品质量上发生争议时，由产品质量监督检验机构执行仲裁检验。5包装、标志、购存和运输
5.1产品应贮存于清洁、干燥、密封的容器中，容器附有标签，注明产品型号、名称、批号、重量、生产厂名及生产日期。
5.2产品在存放时应保持通风、干燥，防止日光直接照射，并应隔绝火源，远离热源，夏季温度过高时应设法降温。
5.3产品在运输时，应防止雨淋、日光曝晒，并应符合运输部门有关的规定。5.4产品在符合5.2、5.3条的贮运条件下，自生产之日算起有效贮存期为二年。超过贮存期，可按本标准规定的项目进行检验，如果符合技术要求，仍可使用。2
WW.bzsoso.cOm各美标准行业资料免费下载ZB G52 007—87
附录A
施工参考
(参考件）
A1过氯乙烯漆防潮剂，切勿加入其他有机溶剂，特别是醇类和汽油等。A2
过氯乙烯漆防潮剂必须与过氯乙烯漆稀释剂配合使用，如果单独使用，将会影响漆膜的干燥时间和颜色等。
附加说明：
本标准由全国涂料和颜料标准化技术委员会提出。本标准由西北油漆厂起草。
W
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
