【化工行业标准(HG)】 C33-11醇酸烘干绝缘漆(原ZB/T K15008-87)

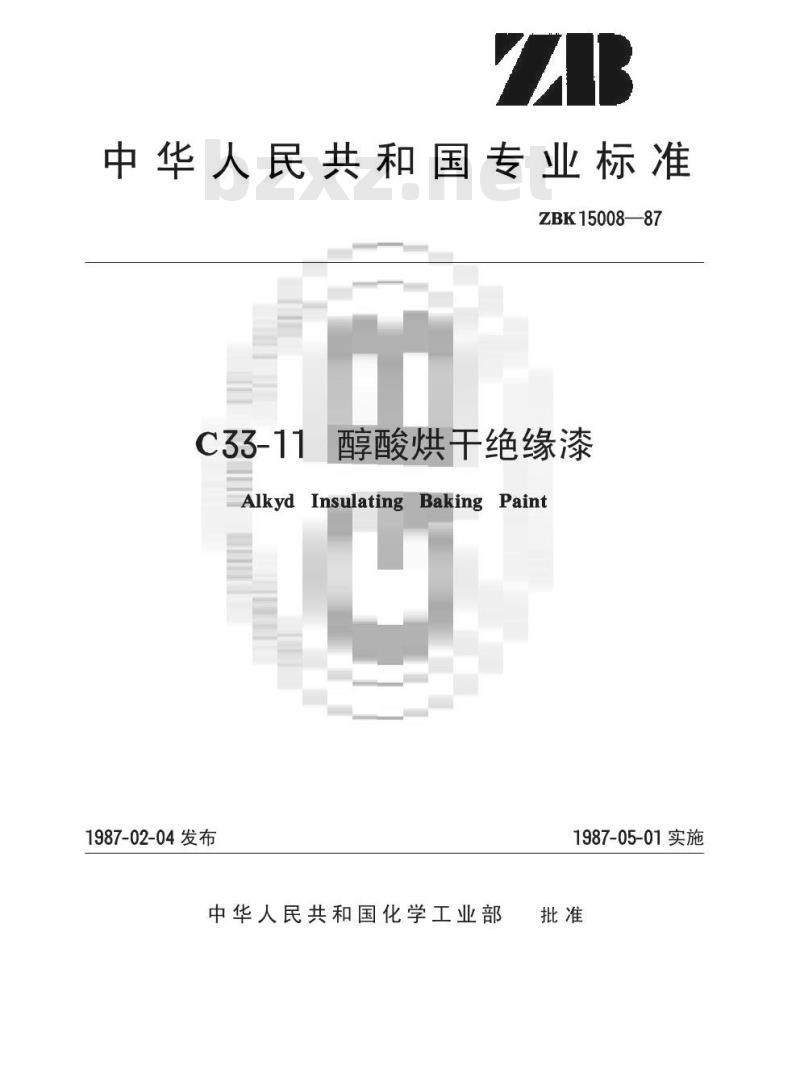

中华人民共和国专业标准
ZBK15008—87
C33-11bzxz.net
醇酸烘干绝缘漆
Alkyd Insulating Baking Paint1987-02-04发布
中华人民共和国化学工业部
1987-05-01实施
1产品概述
1.1组成
中华人民共和国专业标准
C33-11
醇酸烘干绝缘漆
该漆是由干性植物油改性醇酸树脂和二甲苯调制而成。1.2特性
具有良好的柔韧性，并有较高的介电性能，属于B级绝缘材料。1.3用途
用于作云母带和柔软云母板的粘合剂。2技术要求
产品应符合下表技术要求。
原漆外观和透明度
粘度(涂-4粘度计),s
酸价，mgKOH/g
固体含量，%
干燥时间（85~90℃)，h
ZBK15 008—87
代替HG2—647—74
黄褐色透明液体，无机械杂质
不大于
不小于
不大于
耐油性（浸于135士2℃，GB2536—81的10号变压器油中3h）
耐热性（150±2℃，50m）
击穿强度，kV/mm
浸水后
3试验方法
3.1原漆外观和透明度
不小于
按GB1721—79《清漆、清油及稀释剂外观和透明度测定法》进行。3.2粘度
按GB1723—79《涂料粘度测定法》中乙法进行。3.3酸价
按HG2-569—77《涂料酸价测定法》中稀释法2)混合溶剂法进行。3.4固体含量
中华人民共和国化学工业部1987-02-04发布12
通过试验
通过试验
1987-05-01实施
ZBK15008—87
按GB1725—79(1985年确认)《涂料固体含量测定法》中甲法进行。3.5干燥时间
按GB1736—79《绝缘漆漆膜制备法》在电容器纸上浸渍一道漆，滴干后于8590℃烘2h。将涂漆电容器纸对折。其上以100g码滚压后，纸能粘住。但又能拉开，则认为干燥合格。3.6耐油性
按GB1736-—79《绝缘漆漆膜制备法》中的浸渍法在紫铜片上制备漆膜，在105士2℃干燥4h后测按GB1739—79《绝缘漆漆膜耐热性测定法》进行。3.7耐热性
按GB1736—79《绝缘漆漆膜制备法》中的浸渍法在紫铜片上制备漆膜，在105土2℃干燥4h后测。按GB1735—79《漆膜耐热性测定法》进行。3.8击穿强度
按GB1736—79《绝缘漆漆膜制备法》中的浸渍法在紫铜片上制备漆膜，在105士2℃干燥4h后测。按HG2—57—80(1985年确认)《绝缘漆漆膜击穿强度测定法》进行。4验收规则
4.1产品由生产厂的检验部门按本标准规定进行检验，并保证所有出厂产品都应符合本标准的技术指标，产品应有合格证，必要时另附使用说明及注意事项。4.2接收部门有权按本标准的规定，对样品进行检验，如发现产品质量不符合本标准技术指标规定时，供需双方共同按GB3186-82《涂料产品的取样》重新取样进行复验，如仍不符合本标准技术指标规定时，产品即为不合格，接收部门有权退货。4.3产品按GB3186--82进行取样，样品应分两份，一份密封贮存备查，另一份作检验用样品。4.4供需双方应对产品包装及数量进行检查核对，如发现包装有损漏，数量有出入等现象时，应即时通知有关部门。
4.5供需双方在产品质量上发生争议时，由产品质量监督检验机构执行仲裁检验。5包装、标志、贮存和运输
5.1产品应贮存于清洁、干燥、密封的容器中，容器附有标签，注明产品型号、名称、批号、重量、生产厂名及生产日期。
5.2产品在存放时应保持通风、干燥，防止日光直接照射，并应隔绝火源、远离热源，夏季温度过高时应设法降温。
5.3产品在运输时，应防止雨淋、日光曝晒，并应符合运输部门有关的规定。5.4产品在符合5.2、5.3条的贮运条件下自生产之日算起有效贮存期为一年。超过贮存期，可按本标准规定的项目进行检验，如果符合技术要求，仍可使用。附加说明：
本标准由全国涂料和颜料标准化技术委员会提出，由涂料产品标准分技术委员会归口。本标准复审起草单位：天津油漆厂。本标准复审起草人：陆秀敏。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
