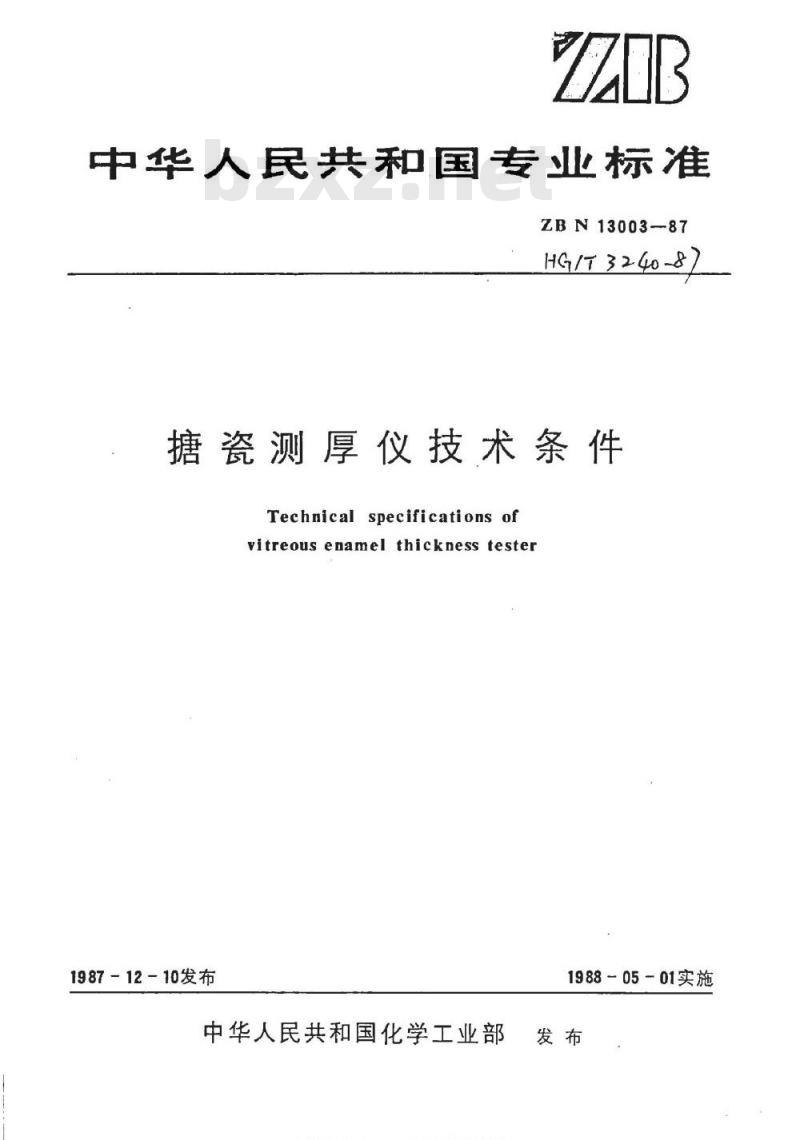

中华人民共和国专业标准
ZBN13003-87
HG/T 3240 -87
糖瓷测厚仪技术条件
Technical specifications of
vitreous enamel thickness tester1987-12-10发布
中华人民共和国化学工业部
标准液控网mabeso8oca各类标准行业资料免费下1988~05-01实施

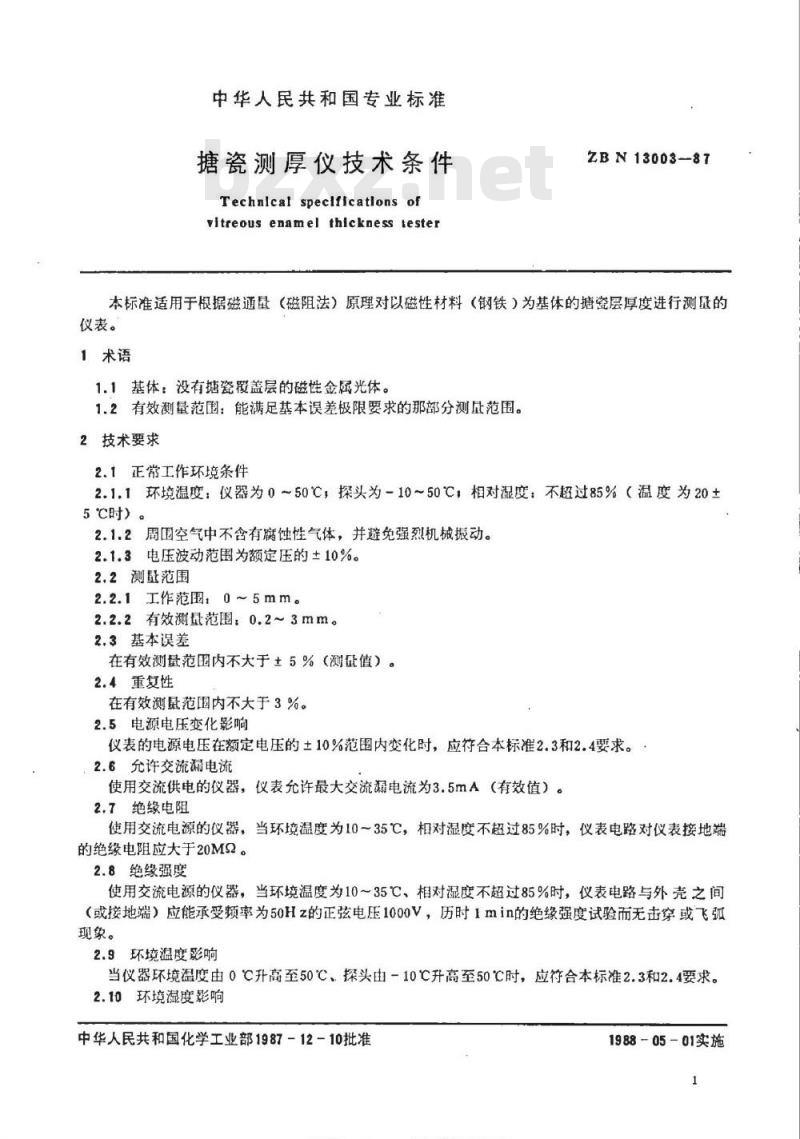

中华人民共和国专业标准
塘瓷测厚仪技术条件
Technlcal specifications of
vitreous enamel thickness testerZBN13003-87
本标准适用于根据磁通量（磁阻法）原理对以磁性材料（钢铁）为基体的塘瓷层厚度进行测置的仪表。
1术语
1.1基体：没有塘瓷覆盖层的磁性金属光体。1.2有效测量范围：能满足基本误差极限要求的那部分测范围。2技术要求
2.1正常工作环境条件
2.1.1环境温度：仪器为0~50℃，探头为-10~50℃，相对湿度：不超过85%（温度为20±5℃时）。
2.1.2周围空气中不含有腐蚀性气体，并避免强烈机械振动。2.1.3电压波动范围为额定压的±10%。2.2测置范围
2.2.1工作范围，0~5mm。
2.2.2有效测量范围，0.2~3mm。2.3基本误差
在有效测量范围内不大于±5%（测量值）。2.4重复性
在有效测最范围内不大于3%。
2.5电源电压变化影响
仪表的电源电压在额定电压的土10%范围内变化时，应符合本标准2.3和2.4要求。2.6允许交流漏电流
使用交流供电的仪器，仪表允许最大交流漏电流为3.5mA（有效值）。2.7绝缘电阻
使用交流电源的仪器，当环境温度为10～35℃，相对湿度不超过85%时，仪表电路对仪表接地端的绝缘电阻应大于20M9。
2.8绝缘强度
使用交流电源的仪器，当环境温度为10～35℃、相对湿度不超过85%时，仪表电路与外壳之间（或接地端）应能承受频率为50Hz的正弦电压1000V，历时1min的绝缘强度试验而无击穿或飞弧现象。
2.9环境温度影响
当仪器环境温度由0℃升高至50℃、探头由-10℃升高至50℃时，应符合本标准2.3和2.4要求。2.10环境湿度影响
中华人民共和国化学工业部1987-12-10批准标准技按网/wml.bu8D80.cm各类标准行业资科免费下载1988-05-01实施

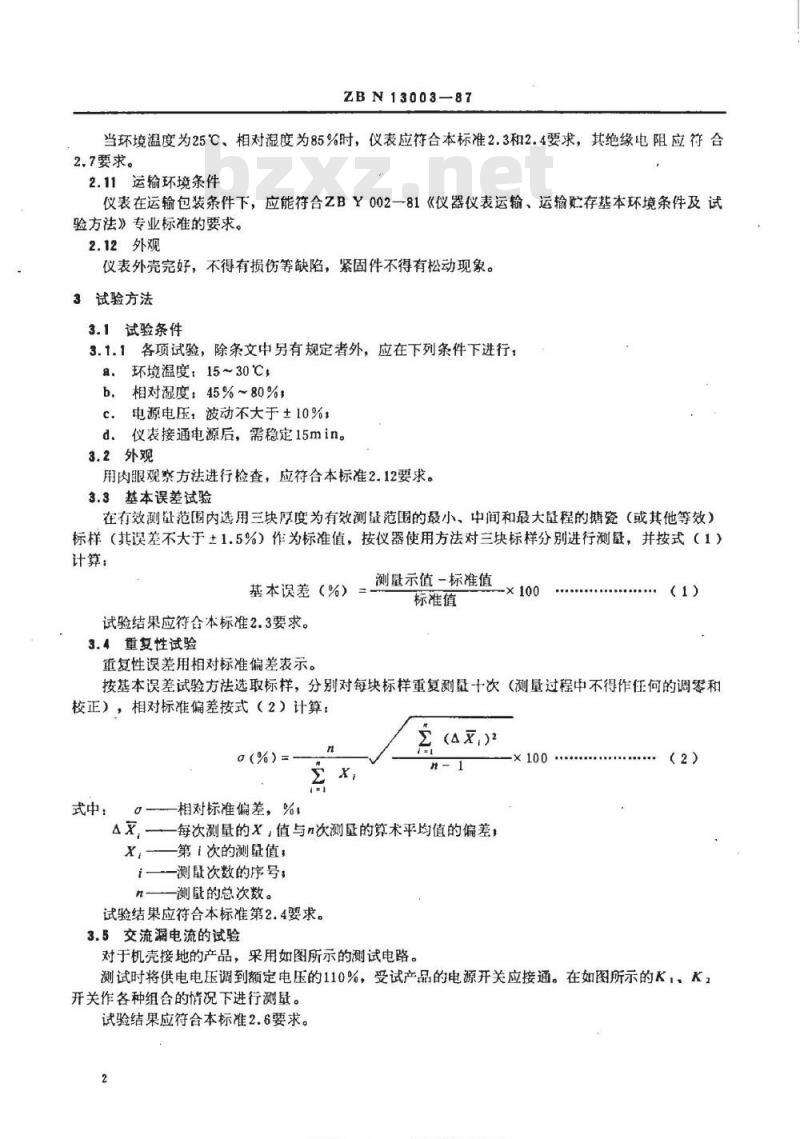

ZBN13003—87
当环境温度为25℃、相对湿度为85%时，仪表应符合本标准2.3和2.4要求，其绝缘电阻应符合2.7要求。
2.11运输环境条件
仪表在运输包装条件下，应能符合ZBY002一81《仪器仪表运输、运输贮存基本环境条件及试验方法》专业标准的要求。
2.12外观
仪表外壳完好，不得有损伤等缺陷，紧固件不得有松动现象。3试验方法
3.1试验条件
3.1.1各项试验，除条文中另有规定者外，应在下列条件下进行：8，环境温度：15~30℃，
b.相对湿度：45%~80%
电源电压，波动不大于±10%，
d.仪表接通电源后，需稳定15min。3.2外观
用肉眼观察方法进行检查，应符合本标准2.12要求。3.3基本误差试验
在有效测量范围内选用三块厚度为有效测量范围的最小、中间和最大量程的糖瓷（或其他等效）标样（其误差不大于土1.5%）作为标准值，按仪器使用方法对三块标样分别进行测量，并按式（1）计算：
基本误差（%）
试验结果应符合本标准2.3要求。3.4重复性试验
重复性误差用相对标准偏差表示。测量示值一标准值
标准值
按基本误差试验方法选取标样，分别对每块标样重复测量十次（测量过程中不得作低何的调零和校正），相对标准偏差按式（2）计算：a(%)=
式中：
相对标准偏差，%，
一每次测量的X，值与次测量的算术平均值的偏差，一第1次的测量值；
一测最次数的序号；
一测量的总次数。
试验结果应符合本标准第2.4要求。3.5交流漏电流的试验
对于机壳接地的产品，采用如图所示的测试电路。<100
测试时将供电电压调到额定电压的110%，受试产品的电源开关应接通。在如图所示的K，、K，开关作各种组合的情况下进行测量。试验结果应符合本标准2.6要求。2
标准技按网/l.b28080(cmK,

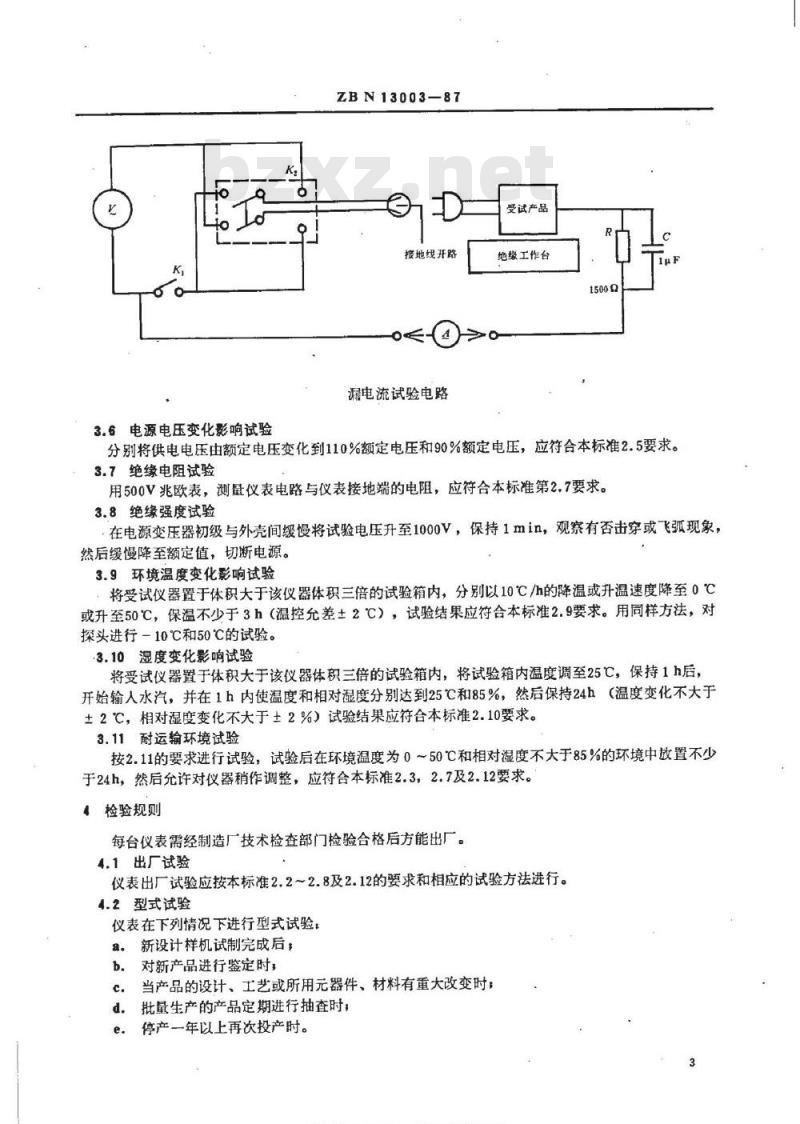

ZBN13003—87
接地线开路
漏电流试验电路
受试产品
绝缘工作台
3.6电源电压变化影响试验
分别将供电电压由额定电压变化到110%额定电压和90%额定电压，应符合本标准2.5要求。3.7绝缘电阻试验
用500V兆欧表，测量仪表电路与仪表接地端的电阻，应符合本标准第2.7要求。3.8绝缘强度试验
在电源变压器初级与外壳间缓馒将试验电压升至1000V，保持1min，观察有否击穿或飞弧现象，然后缓慢降至额定值，切断电源。3.9环境温度变化影响试验
将受试仪器置于体积大于该仪器体积三倍的试验箱内，分别以10℃/h的降温或升温速度降至0℃或升至50℃，保温不少于3h（温控允差±2℃），试验结果应符合本标准2.9要求。用同样方法，对探头进行-10℃和50℃的试验。
3.10湿度变化影响试验
将受试仪器置于体积大于该仪器体积三倍的试验箱内，将试验箱内温度调至25C，保持1h后，开始输人水汽，并在1h内使温度和相对湿度分别达到25℃和85%，然后保持24h（温度变化不大于±2℃，相对湿度变化不大于±2%）试验结果应符合本标准2.10要求。3.11耐运输环境试验
按2.11的要求进行试验，试验后在环境温度为0～50℃和相对湿度不大于85%的环境中放置不少于24h，然后允许对仪器稍作调整，应符合本标准2.3，2.7及2.12要求。4检验规则
每台仪表需经制造厂技术检查部门检验合格后方能出厂。4.1出厂试验
仪表出厂试验应按本标准2.2~2.8及2.12的要求和相应的试验方祛进行。4.2型式试验
仪表在下列情况下进行型式试验：新设计样机试制完成后：
对新产品进行鉴定时；
当产品的设计、工艺或所用元器件、材料有重大改变时：c.
批量生产的产品定期进行抽查时停产一年以上再次投产时。

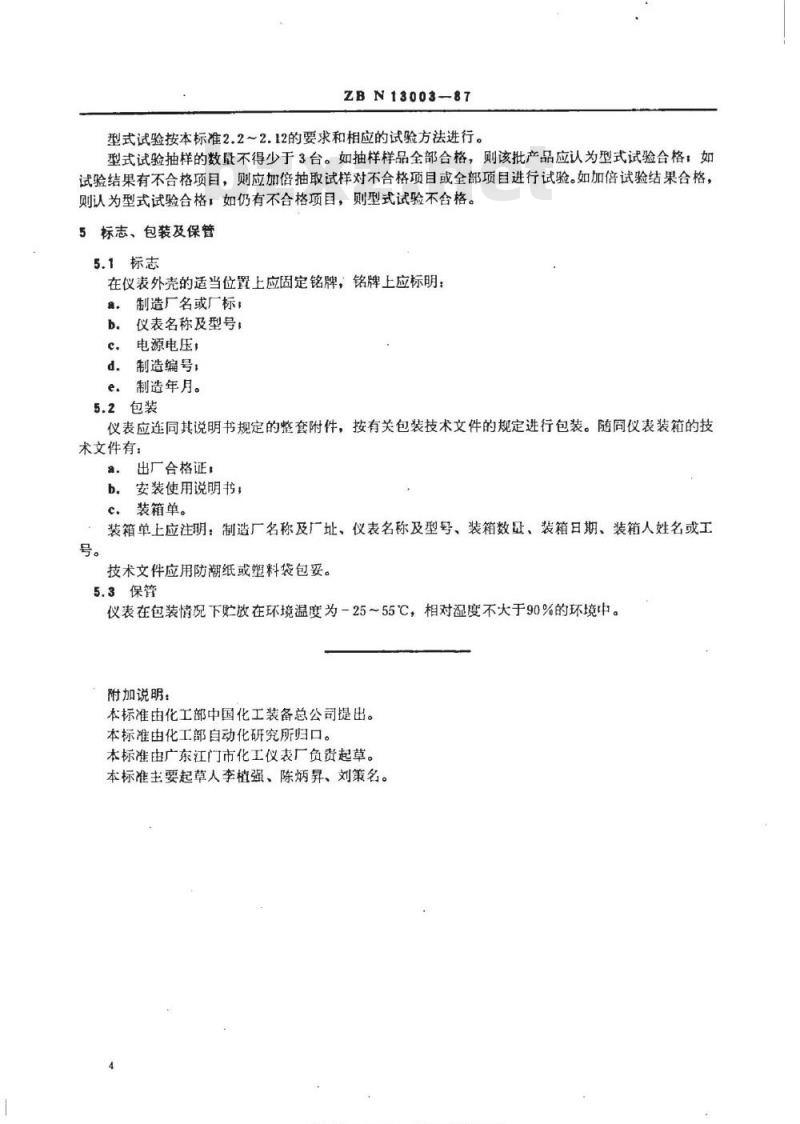

标准携提网mm.baeomo.com各类标准行业资科光费下教ZBN13003-87
型式试验按本标准2.2～2.12的要求和相应的试验方法进行。型式试验抽样的数量不得少于3台。如抽样样品全部合格，则该批产品应认为型式试验合格，如试验结果有不合格项目，则应加倍抽取试样对不合格项目或全部项目进行试验。如加倍试验结果合格，则认为型式试验合格，如仍有不合格项目，则型式试验不含格。5标志、包装及保管
5.1标志
在仪表外壳的适当位置上应固定铭牌，铭牌上应标明；a.制造厂名或厂标，
仪表名称及型号：
c.电源电压，
d。制造编号，
制造年月。
5.2包装
仪表应连同其说明书规定的整套附件，按有关包装技术文件的规定进行包装。随同仪表装箱的技术文件有：
a，出厂合格证，
b。安装使用说明书；
c.装箱单。
装箱单上应注明：制造厂名称及厂址、仪表名称及型号、装箱数量、装箱日期、装箱人姓名或工号。
技术文件应用防潮纸或塑料袋包妥。5.3保管
仪表在包装情况下贮放在环境温度为-25～55℃，相对湿度不大于90%的环境中。附加说明：
本标准由化工部中国化工装备总公司提出。本标准由化工部自动化研究所归口。本标准由广东江门市化工仪表厂负贵起草。本标准主要起草人李植强、陈炳异、刘策名。标准携损网mc.bxeoo.cn名美标准行业资料免费下载中华人民
