【化工行业标准(HG)】 橡胶机械名词术语

ICS 71.120 ; 83.200
备案号7423—2000
中华人民共和国化工行业标准
HG/T3223—2000
橡胶机械术语
Rubber machinery - Terminology2000-06-30发布
国家石油和化学工业局
2001-05-01实施
HG/T3223- 2000
1范围
术语及其定义
密闭式炼胶机械
开放式炼胶机械
浸胶及压延机械
挤出机械
裁断机械
一般硫化机械免费标准下载网bzxz
轮胎及力车胎生产机械
轮胎翻修机械
胶管生产机械.
2.10胶带生产机械..
2.11胶鞋生产机械
2.12胶乳制品生产机械
2.13其他生产机械
2.14橡胶制品检验机械
附录A（标准的附录）汉语拼音索引附录B
（标准的附录）英语索引
目藍次
各术语条目按机械产品分类编排。多类产：品通用的术语，编入该术语使用频率较高、编排次序在前的那类产品。
HG/T3223—2000
本标准参考了ISO1382：1996《橡胶词汇》。本标准以GB10112-1988《确立术语的一般原则与方法》为指导，对HG/T3223-1985《橡胶机械名词术语》进行了修订。
本版本的主要修订内容如下：
-标准的名称作了修改：
一增加了若干新的术语，如销钉机筒挤出机、R型轮胎定型硫化机等：删去了若干机械专业的通用术语，如机架、底座等；一更改了若干术语的名称，使之更准确地表达概念；一对多数术语的定义作了修改，力求更准确、更简明。本标准中，优先术语采用黑体字印刷。用圆括号括起术语的一部分，表示如果在使用该术语的上下文内不会引起混淆的话，可以省略放在括号中的字。本标准中涉及的橡胶和轮胎相关术语的定义，参见GB9881《橡胶与橡胶制品通用术语》和GB/T6326《轮胎术语》。
本标准自实施之日起，代替HG/T3223-1985。本标准的附录A、附录B都是标准的附录。本标准由中华人民共和国原化学工业部技术监督司提出。本标准由全国橡胶塑料机械标准化技术委员会橡胶机械分委会归口。本标准起草单位：北京橡胶工业研究设计院。本标准主要起草人：王守、甘学诚、郑玉胜、夏向秀、杨顺根、陈肇谓、魏凤琴。本标准于1985年5月15日首次发布。I
1范围
中华人民共和国化工行业标准
橡胶机械术语
Rubber machinery - Terminology本标准确定了橡胶（加工）机械的术语。2术语及其定义

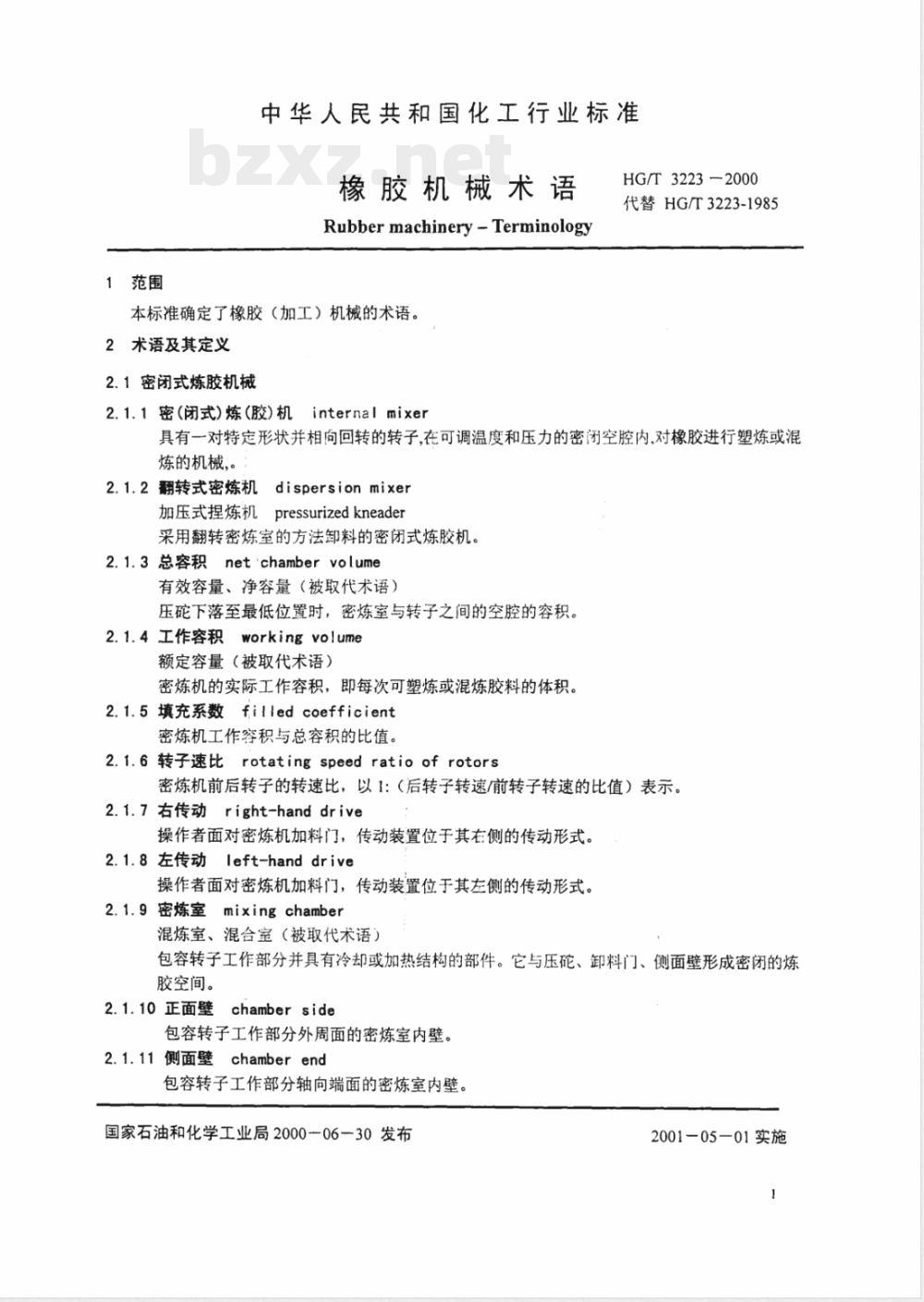

2.1密闭式炼胶机械
2.1.1密（闭式）炼（胶）机internalmixerHG/T3223—2000
代替HG/T3223-1985
具有一对特定形状并相向回转的转子,在可调温度和压力的密闭空腔内，对橡胶进行塑炼或混炼的机械，。
2.1.2翻转式密炼机dispersionmixer加压式捏炼机pressurizedkneader采用翻转密炼室的方法卸料的密闭式炼胶机。2.1.3总容积netchambervolume
有效容量、净容量（被取代术语）压碗下落至最低位置时，密炼室与转子之间的空腔的容积。2.1.4工作容积workingvolume
额定容量（被取代术语）
密炼机的实际工作容积，即每次可塑炼或混炼胶料的体积。2.1.5填充系数filledcoefficient密炼机工作容积与总容积的比值。2.1.6 转子速比 rotating speed ratio of rotors密炼机前后转子的转速比，以1：（后转子转速/前转子转速的比值）表示。2.1.7右传动right-hand drive
操作者面对密炼机加料门，传动装置位于其右侧的传动形式。2.1.8左传动left-handdrive
操作者面对密炼机加料门，传动装置位于其左侧的传动形式。2.1.9密炼室mixingchamber
混炼室、混合室（被取代术语）包容转子工作部分并具有冷却或加热结构的部件。它与压、卸料门、侧面壁形成密闭的炼胶空间。
2.1.10正面壁chamber side
包容转子工作部分外周面的密炼室内壁。2.1.11侧面壁chamber end
包容转子工作部分轴向端面的密炼室内壁。国家石油和化学工业局2000－06—30发布2001-05-01实施

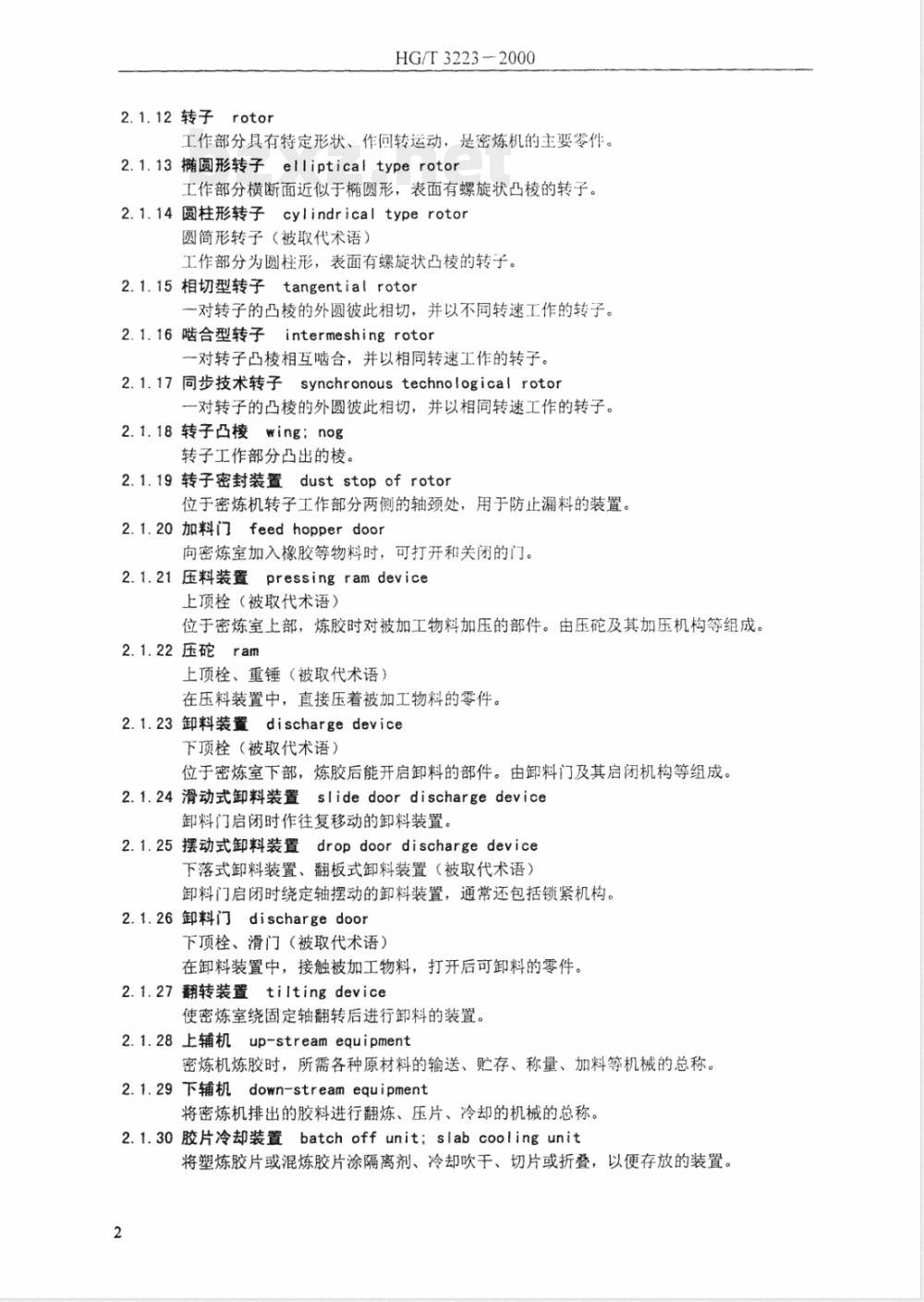

2.1.12转子rotor
HG/T3223-2000
工作部分具有特定形状、作回转运动，是密炼机的主要零件。2.1.13椭圆形转子eilipticaltyperotor工作部分横断面近似于椭圆形，表面有螺旋状凸棱的转子。2.1.14圆柱形转子cylindricaltyperotor圆简形转子（被取代术语）
工作部分为圆柱形，表面有螺旋状凸棱的转子。2.1.15相切型转子tangentia!rotor一对转子的凸棱的外圆彼此相切，并以不同转速工作的转子。2.1.16啮合型转子intermeshingrotor一对转子凸棱相互啮合，并以相同转速工作的转子。2.1.17同步技术转子synchronoustechnologicalrotor一对转子的凸棱的外圆彼此相切，并以相同转速工作的转子。2.1.18转子凸棱wing；nog
转子工作部分凸出的棱。
2.1.19转子密封装置duststopofrotor位于密炼机转子工作部分两侧的轴颈处，用于防止漏料的装置。2.1.20加料门feedhopperdoor
向密炼室加入橡胶等物料时，可打开和关闭的门。2.1.21压料装置pressingramdevice上栓（被取代术语）
位于密炼室上部，炼胶时对被加工物料加压的部件。由压碗及其加压机构等组成。2.1.22压ram
上顶栓、重锤（被取代术语）
在压料装置中，直接压着被加工物料的零件。2.1.23卸料装置dischargedevice下栓（被取代术语）
位于密炼室下部，炼胶后能开启卸料的部件。由卸料门及其启闭机构等组成。2.1.24滑动式卸料装置slidedoordischargedevice卸料门启闭时作往复移动的卸料装置。2.1.25摆动式卸料装置dropdoordischargedevice下落式卸料装置、翻板式卸料装置（被取代术语）卸料门启闭时绕定轴摆动的卸料装置，通常还包括锁紧机构。2.1.26卸料门dischargedoor
下顶栓、滑门（被取代术语）
在卸料装置中，接触被加工物料，打开后可卸料的零件。2.1.27翻转装置tiltingdevice
使密炼室绕固定轴翻转后进行卸料的装置。2.1.28上辅机up-streamequipment密炼机炼胶时，所需各种原材料的输送、贮存、称量、加料等机械的总称。2.1.29下辅机down-streamequipment将密炼机排出的胶料进行翻炼、压片、冷却的机械的总称。2.1.30胶片冷却装置batchoffunit；slabcoolingunit将塑炼胶片或混炼胶片涂隔离剂、冷却吹干、切片或折叠，以便存放的装置。2
2.2开放式炼胶机械
HG/T3223-2000
2.2.1开（放式）炼（胶）机mill；two-rollmil1具有两个水平放置、相互平行、相向回转的辑辊筒，在可调辊隙中进行塑炼、混炼、压片、热炼等作业的机械。辊筒通常需冷却或加热。2.2.2压片机sheetingmil1
将塑炼胶或混炼胶压制成胶片的开炼机。其辊筒通常为光滑表面，后辊筒也可为沟槽表面。前后辊筒速度差很小。
2.2.3热炼机warmingmill
用于胶料热炼的开炼机。其辊筒道常为光滑表面，后辊筒也可为沟槽表面。2.2.4破胶机breaker
用于生胶块破碎的开炼机。通常前辊简为光滑表面，后辊筒为沟槽表面。2.2.5粗碎机cracker
用于废胶块粗破碎的开炼机。通常前后辊筒均为沟槽表面，且设有圆网筛。2.2.6粉碎机grindingmill
将破碎后的废胶块加工成胶粉的开炼机。其辊筒通常为光滑表面，前后辊筒速度差大。2.2.7洗胶机washingmill；washer在碾压橡胶时喷水，除去橡胶中杂物的开炼机。其辊筒通常为沟槽表面，前后辊筒速度差大。2.2.8 精炼机 refining miti;refiner对再生胶进行精炼并除去硬胶粒和杂物的开炼机。通常采用带中高度的辊筒。2.2.9辊距nip；gap
开炼机或压延机相邻的两个辊筒工作表面之间的径向间距。2.2.10辊隙nip；gap
开炼机或压延机相邻的两个辊筒工作表面之间的工作空间。（辑筒）速比linear speed ratio (of rolls）；friction ratio（of rolls)2.2.11
摩擦比（被取代术语）
开炼机的前辊筒与后辊筒工作表面线速度之比，以1：（后辊线速度/前辊线速度的比值）表示。
2.2.12横压力separatingforce
在开炼机或压延机工作时，辊隙中的胶料作用于辊筒的径向压力的合力。2.2.13右传动right-handdrive
操作者面对开炼机前辊筒，传动装置位于其右侧的传动形式。2.2.14左传动left-handdrive
操作者面对开炼机前辊筒，传动装置位于其左侧的传动形式。2.2.15辊筒rol1
开炼机、压延机等机械中，工作部分为圆住形、作回转运动的主要零件。2.2.16辊面宽度rollsurfacewidth辊筒工作部分长度（被取代术语）辊筒上进行炼胶或压延等作业的辊面的轴向宽度。2.2.17中空辊筒bored roll
仅在轴心部位有流通传热介质空腔的辊筒。2.2.18钻孔辊筒drilledroll
在接近辊筒工作表面，按圆周均布有若干流通传热介质的轴向钻孔的辊简。3
2.2.19沟槽辊筒flutedro!
HG/T3223—2000
工作表面有与轴线成一定角度的沟槽的辑筒。2.2.20前辊筒frontrol1
与辊距调节装置相连接；可前后移动的辊筒。2.2.21后辊筒rearro!l；backrol与前辑简相对应的辊筒。
2.2.22压盖frame cap
横梁（被取代术语）
装于开炼机的机架上，使机架形成封闭结构的零件。2.2.23辊距调节装重nipadjustingdevice调距装置
装于开炼机或压延机的左、右机架上，与辑筒轴承体相连接，用以调节辊距的装置。2.2.24速比齿轮副connectinggears辊端齿轮（被取代术语）
装在前、后辊简上，使辊筒形成速比的齿轮副。2.2.25安全片breakerpad
当开炼机或压延机的横压力超过限定值时，为保护机器的主要零件不损坏而先受破坏的金属片。
2.2.26液压安全装重hydraulicreliefdevice装于开炼机前辊筒轴承体上，当横压力超过限定值时，油缸中的油压上升使机器停车，以保护机器不受损坏的装置。
2.2.27挡胶板stockguide
在开炼机或压延机上，使堆积胶保持在辊筒的限定位置内的挡板。2.2.28翻胶装置stockblender
翻料装置
使胶料翻动并返回到辊隙的装置。2.3浸胶及压延机械
2.3.1浸胶机fabricdippingmachine对纤维帘、帆布等用胶乳浸渍剂进行浸渍、干燥处理的机械。2.3.2浸胶热伸张生产线fabricdippingandheatstretchingline对化学纤维帘、帆布用胶乳浸渍剂进行浸渍、干燥、热伸张和热定型处理的联动机械。2.3.3干燥区dryingzone
纤维帘、帆布经胶乳浸渍剂浸渍后，在一定的张力和温度条件下，进行干燥处理的区段。用以去除水分并使浸渍剂缩合。
2.3.4热伸张区heatstretchingzone化学纤维帘、帆布在一定的张力、温度和时间条件下，进行加热伸张处理的区段。用以使材料分子趋于定向，改善其物理性能。2.3.5热定型区normalizingzone化学纤维帘、帆布经热伸张处理后，在一定的张力、温度和时间条件下，进行定型热处理的区段。用以使材料适量回缩，消除内应力，稳定热伸张处理后的效果。2.3.6冷却区coolingzone
化学纤维帘、帆布经热定型处理后，在一定的张力、时间和常温条件下进行冷却，以免材料收缩的区段。
2.3.7浸渍槽dippingtank
HG/T3223-2000
浸胶槽、浸浆槽（被取代术语）用于存放浸渍剂并进行浸渍作业的贮槽。通常设有升降装置。2.3.8挤胶装置squeezingunit
挤压辊（被取代术语）
对经过浸渍槽浸渍、渗透浸渍剂后的布料采用辊筒挤压，以除去一部分多余胶乳浸渍剂，并使之渗透均匀的装置。
2.3.9伸张装置tensionstand
伸张辊（被取代术语）
在联动运行中，利用前后辊筒线速度的差异，使相邻两装置之间的布料受到伸张的装置。2.3.10压延机calender
具有两个或两个以上的辊筒，排列成一定的形式，在要求的辊距、温度和速度下相向回转，用于将胶料压制成要求厚度和表面形状的胶片：或用于布料擦胶、贴胶的机械，2.3.11压型（压延）机embossingmachine；profilingmachine压花机（被取代术语）
将胶片压延成一定厚度、表面带有花纹或具有一定断面形状的机械。2.3.12压延联动装置calendertrainequipment压延机辅机（被取代术语）
配合压延机进行压延胶片或布料擦胶、贴胶作业，联动运行的辅助装置。2.3.13压延生产线calenderingline由压延机及压延联动装置组成的联动机械，如纤维帘布压延生产线、钢丝帘布压延生产线等。
2.3.14 （辊筒）速比linear speed ratio(of rolls)；friction ratio (of rolls)压延机各辑筒工作表面线速度之间依次的比例。在比例各项中，最小项为1。2.3.15右传动right-handdrive
站在压延机出料辑隙的入口一侧面对压延机，传动装置位于观察者右侧的传动形式。2.3.16左传动left-handdrive
站在压延机出料辊隙的入口一侧面对压延机，传动装置位于观察者左侧的传动形式。2.3.17（辊筒）中高度（roll）camber；crown中高率（被取代术语）
辊筒工作部分中间直径大于两端直径之值。2.3.18（辊筒）中凹度（rol1）reversecamber辊筒工作部分中间直径小于两端直径之值。2.3.19压型辊筒embossingroll;profilingroll工作表面具有给定的花纹或沟纹的辊筒。2.3.20横梁topI-ink
装于压延机上部，用以连接两个机架的零件。2.3.21（辊筒）预负荷装置preloadingdevice零间隙装置、拉回装置（被取代术语）为消除辊筒浮动，在辊筒的轴承外侧的两端轴颈上施以外加负荷，使辊筒保持在预定位置平稳运转的装置。
2.3.22（辊筒）轴交叉装置axis-crossingdevice使一个辊筒对另一个相邻的辊筒形成轴线交叉的调节装置。使这两个辊筒的辊距由中间向两端逐渐增大，用以补偿辊筒挠度。5
HG/T3223-2000
2.3.23（辊筒）反弯曲装置rollbendingdevice为补偿辊筒挠度，在辑筒的轴承外侧的两端轴颈上施以外加负荷，使辊筒产生微量弯曲的调节装置。
2.3.24过接头保护装置
splicereliefdevice
当布料接头通过辊距时，能使辊距自动增大，接头通过后自动恢复正常辊距的保护装置。2.3.25划气泡装置blisterpricker在压延机中，将包在辊筒上的胶片划破，以消除气泡的装置。2.3.26切胶边装置edgecutter
在压延机中，切去胶布或胶片两侧多余胶边的装置。2.3.27张力检测装置tensionmeasuringdevice自动检测布料张力，并进行显示或发出调节信号的装置。2.3.28测厚装置thicknessmeasuringdevice自动检测胶片或胶布厚度，并进行显示或发出调节信号的装置。2.3.29接头机splicer
将布料尾端与下一个布卷首端相连接的机械。2.3.30牵引机pullrollstand
牵引传送布料的机械。
2.3.31贮布装置festooner
蓄布器（被取代术语）
由相互平行的固定导辑和浮动辊组成，用于贮存布料以使生产线连续作业的装置。2.3.32浮动辊dancerrol1
舞辑（被取代术语）
在贮布装置或浮动辊张力调节装置中，上下浮动的导辊。2.3.33干燥机dryer
将布料进行加热、干燥的机械。2.3.34冷却机cooler
将胶布等进行冷却的机械。通常由若干个内通冷却水的薄壁辊筒组成。2.3.35刺孔辊prickerrol1
表面有许多钢针的辊子。当胶布通过时，被刺扎出许多小孔，以便在贴合、成型过程中排除胶布间的空气。
2.3.36浮动辊张力调节装置dancertensioncontroller单环调节器（被取代术语）
在联动装置中，利用浮动辊调节张力的装置。2.3.37定中心装置centeringdevice调偏装置（被取代术语）
在联动装置中，能连续校正布料的位置偏差，使其在给定中心线位置范围内运行的装置。由检测系统和执行机构组成。
2.3.38扩布器fabricexpander
扩布辊（被取代术语）
将布料幅面展平、扩宽的机构，如弓形扩布器、螺旋扩布器等。2.3.39扩边器selvageexpander
锥形扩布器（被取代术语）
将帘布边部过密的帘线扩散的机构。2.3.40钢丝帘布压延联动装置steelcordcalendertrainequipment6
HG/T3223-2000
配合压延机进行钢丝帘布两面贴胶的装置。通常由锭子架、排线架、冷却机、贮布装置、牵引机和卷取装置等组成。
2.3.41锭子spindle
装在支架上，用于放置筒子以便导开或卷取纱线或帘线的部件，可附有张力调节机构。2.3.42排线架gatheringstand
将纱线或帘线汇集、分层、排列整齐的部件。2.3.43整经装置spacer
由整经辊及其移动机构组成，限定帘线进入压延机时的排列密度的装置。2.3.44整经辑combrol
表面有间距相等的周向沟槽的辊子。用于限定帘线排列的相互位置及密度，以备压延。2.3.45贴隔离胶联动装置squeegeecalendertrainequipment配合压延机将隔离胶片贴于胶帘布上的装置。通常由贴合辑、输送带、冷却机和卷取装置等组成。
inner-linerline
2.3.46内衬层生产线
气密层生产线（被取代术语）
由压延机或挤出机及内衬层联动装置组成，用于生产轮胎内衬层和气密层的联动机械。2.3.47卷轴box；shel1
木轴（被取代术语）
用于卷取和暂时存放胶布或胶片的辊子。通常中心有方孔，能与方轴相配。2.3.48工字形卷轴flangedbobbin两侧带有法兰的卷轴。
2.3.49方轴squarebar
断面为方形的轴，与卷轴方孔相配，用于导开或卷取时支承布卷或其它料卷。2.3.50导开装置letoffunit
按要求将材料从卷轴或筒子上导出的装置。2.3.51卷取装置windupunit
按要求将材料收卷到卷轴或筒子上的装置。2.4挤出机械
2.4.1（螺杆）挤出机extruder
压出机、押出机（被取代术语）用螺杆将胶料从机筒端部的口型连续挤出，形成要求断面形状的半成品的机械。2.4.2柱塞挤出机ramextruder
挤压机（被取代术语）
用柱塞使胶料从机筒端部的口型连续挤出，形成要求断面形状的半成品的机械。2.4.3热喂料挤出机hotfeedextruder喂入的胶料需先经热炼的螺杆挤出机。2.4.4冷喂料挤出机coldfeedextruder喂入的胶料不需先经热炼的螺杆挤出机。2.4.5螺杆塑炼机plasticator
用螺杆将生胶进行连续塑炼的机械。2.4.6螺杆混炼机mixer-extruder螺杆连续混炼机（被取代术语）用螺杆进行混炼的挤出机。
2.4.7造粒机pelletizer
HG/T3223-2000
将塑炼胶或混炼胶加工成胶粒的挤出机。2.4.8滤胶机strainer
将塑炼胶、混炼胶、再生胶等物料通过滤网，以除去其中杂质的挤出机。2.4.9挤出压片机extrudersheeter螺杆压片机、压片压出机（被取代术语）胶料压片用的螺杆挤出机。由单螺杆挤出机或双螺杆挤出机和辑筒机头组成。通常用于将密炼机排出的胶料进行挤出和压片。2.4.10复合挤出机multi-extruder用一个复合挤出机头，进行几种胶料复合挤出的机械。2.4.11排气式挤出机ventingextruder抽真空挤出机（被取代术语）
在机筒上设有利用负压排出胶料中气体的排气孔的挤出机。2.4.12销钉机筒（冷喂料）挤出机pinbarrel（coidfeed）extruder销钉挤出机（被取代术语）
在机筒上装有数排沿圆周方向排列的销钉的冷喂料挤出机。2.4.13齿轮式挤出机gearextruder利用两个彼此相啮合的齿轮状转子轴向挤出胶料的机械。2.4.14螺杆screw
螺旋（被取代术语）
表面具有螺旋沟槽，在机筒内旋转，将胶料挤压前进并挤出的杆状零件。2.4.15螺杆直径
screw diameter
螺杆外径（被取代术语）
螺杆工作区段的螺纹外径。对于锥形螺杆，则分别指明其大端螺纹外径和小端螺纹外径。2.4.16螺杆有效工作长度effectivescrewlength螺杆上螺纹部分的轴向长度。
2.4.17长径比length/diameter ratio螺杆有效工作长度与螺杆直径之比。compressionratio
2.4.18压缩比
压缩率、几何压缩比（被取代术语）喂料段最初一个导程螺槽的容积与均化段最终一个导程螺槽的容积之比。2.4.19喂料段feedzone
加料段、固体输送段（被取代术语）螺杆上接受喂入的胶料，使之形成胶团并向塑化段输送的区段。2.4.20塑化段plasticizingzone压缩段（被取代术语）
螺杆上对喂料段送来的胶团进行压实、塑化、混合的区段。2.4.21均化段homogenizingzone挤出段、计量段（被取代术语）螺杆上将塑化段送来的粘流状胶料进一步加压和均匀化，并使之定量、定压、定温地进入机头的区段。
2.4.22机筒barrel
包容螺杆工作部分的筒形部件。通常具有流通传热介质的夹套，并在内壁装有耐磨衬套。2.4.23衬套
