【化工行业标准(HG)】 搪玻璃层耐磨损性试验方法

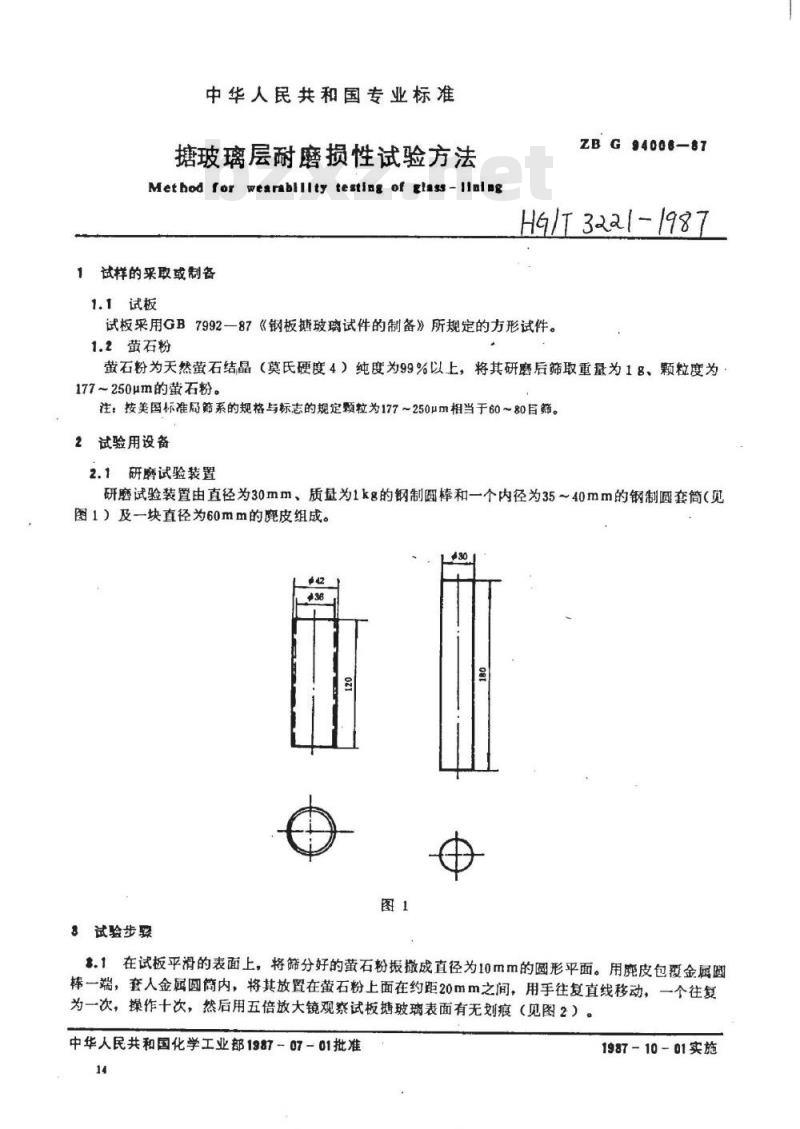

中华人民共和国专业标准
塘玻璃层耐磨损性试验方法
Method for wearabillty testing of glass-lialng试样的采取或制备
1.1试板
ZBG94008-87
H6/T 3αa/-/987
试板采用GB7992一87《钢板糖玻璃试件的制备》所规定的方形试件。1.2萤石粉
萤石粉为天然萤石结晶（莫氏硬度4）纯度为99%以上，将其研磨后筛取重量为18、颗粒度为177～250um的萤石粉。
注：按美国标准局筛系的规格与标志的规定颗粒为177~250μm相当于60~80目筛。2试验用设备
2.1研磨试验装置
研磨试验装置由直径为30mm、质量为1kg的钢制圆棒和一个内径为35~40mm的钢制圆套筒（见图1）及一块直径为60mm的鹿皮组成。图1
8试验步骤
.1在试板平滑的表面上，将筛分好的萤石粉报撤成直径为10mm的圆形平面。用鹿皮包覆金属圆棒一端，套人金属圆简内，将其放置在萤石粉上面在约距20mm之间，用手往复直线移动，一个往复为一次，操作十次，然后用五倍放大镜观察试板塘玻璃表面有无划痕（见图2）。中华人民共和国化学工业部1987－07-01批准14
标准损损网a.heeoeo.cm各类标准行业资科免费下载1987-10-01实施下载标准就来标准下载网

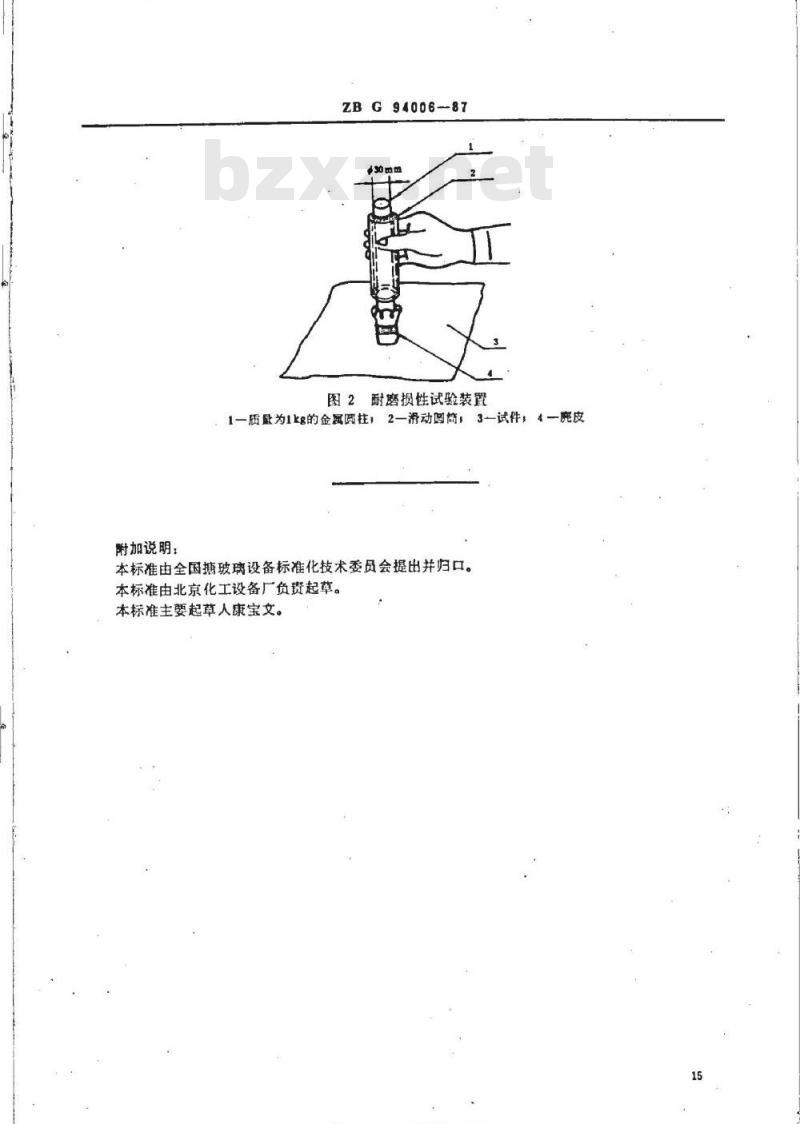

ZBG94006-87
图2耐磨损性试验装置
1一质为1kg的金风阅柱，2一滑动圆简，3-一试件，4一庞皮附加说明：
本标准由全国携玻璃设备标准化技术委员会提出并归口。本标准由北京化工设备厂负赞起草。本标准主要起草人康宝文。
标准投技网m.bzBoso:som各类标准行业资料免费下数
