【化工行业标准(HG)】 碳钢衬F-46玻璃浮子液面计

中华人民共和国专业标准

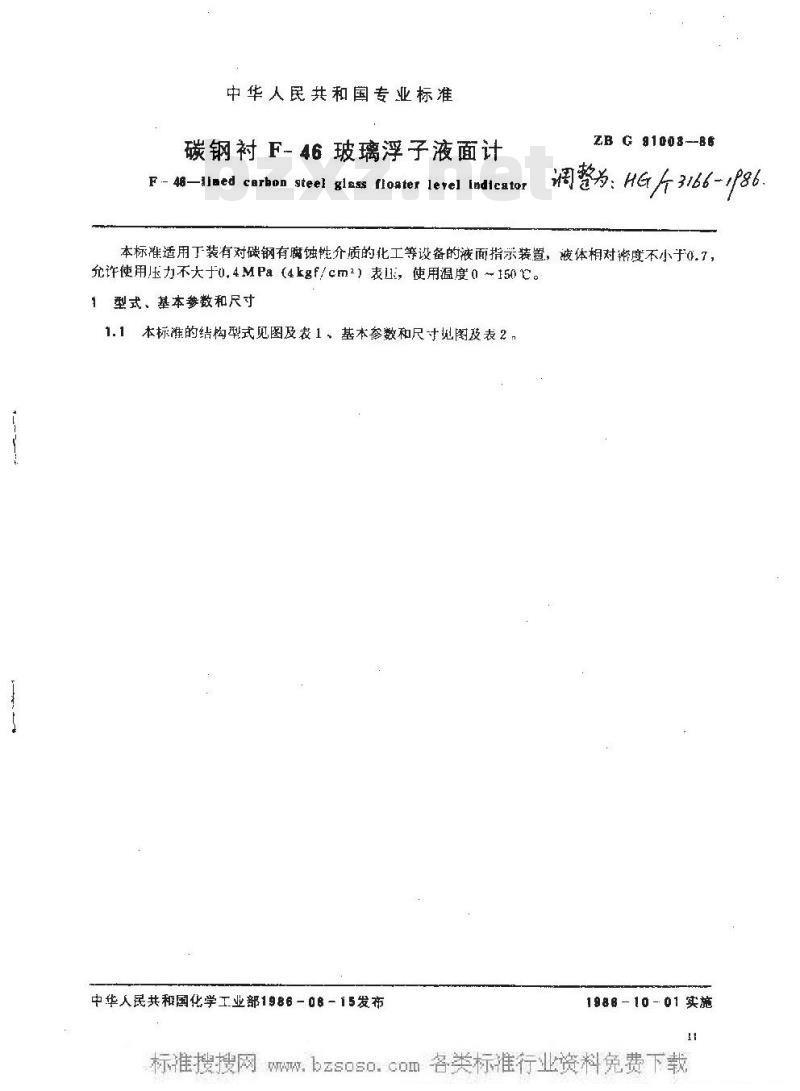

碳钢衬 F-46 玻璃浮子液面计
F - 46-lined carbon steel glsss floater lerel IndicatorZB G 81003--86
调整为：HG
13166-1
本标准适用丁装有对础钢有腐蚀性介质的化工等设备的液面指示装置，液体相对密度不小于0.7，允许使用压力不大于0.4MPa（4kgf/cm2）表，使用温度0150它。型式、基本参数和尺寸

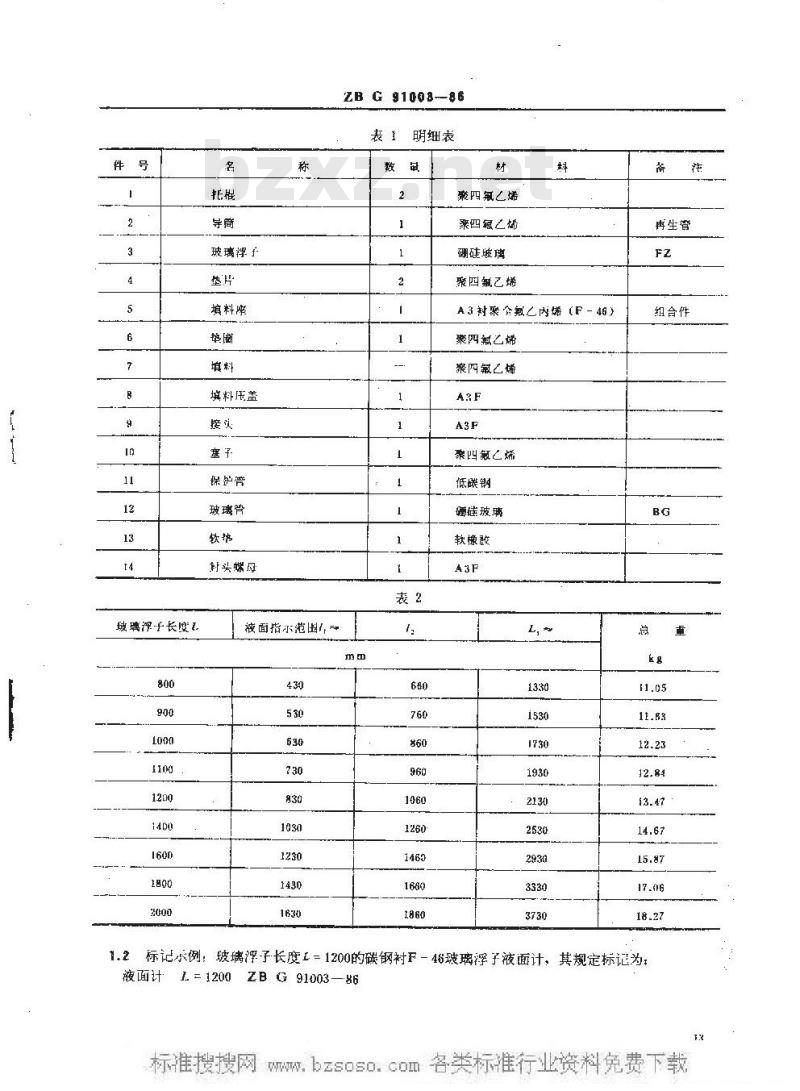

1.1本标准的结构型式见图及表1、基本参数和尺寸见图及表2，中华人民共和国化学工业部1986-08-15发布1986-10- 01实施
ZBG91008-B
玻璃浮长度
玻璃子
填料胺www.bzxz.net
填料压盖
玻璃管
封头蝶母
液面指尔范围→
ZB G 91008--86
明细表
滁四氟乙烯
聚四氮之
硼硅玻璃
聚四氟乙烯
A3对聚氟乙内烯（F-46）
聚四藏乙烯
聚四氯乙烯
聚四氯乙烯
低磷钢
睡硅玻璃
再生管
组合件
1.2标记小例；玻璃浮子长度1=1200的碳钢衬F-46玻璃浮子液面计，其规定标记为ZBG91003—86
腋面计

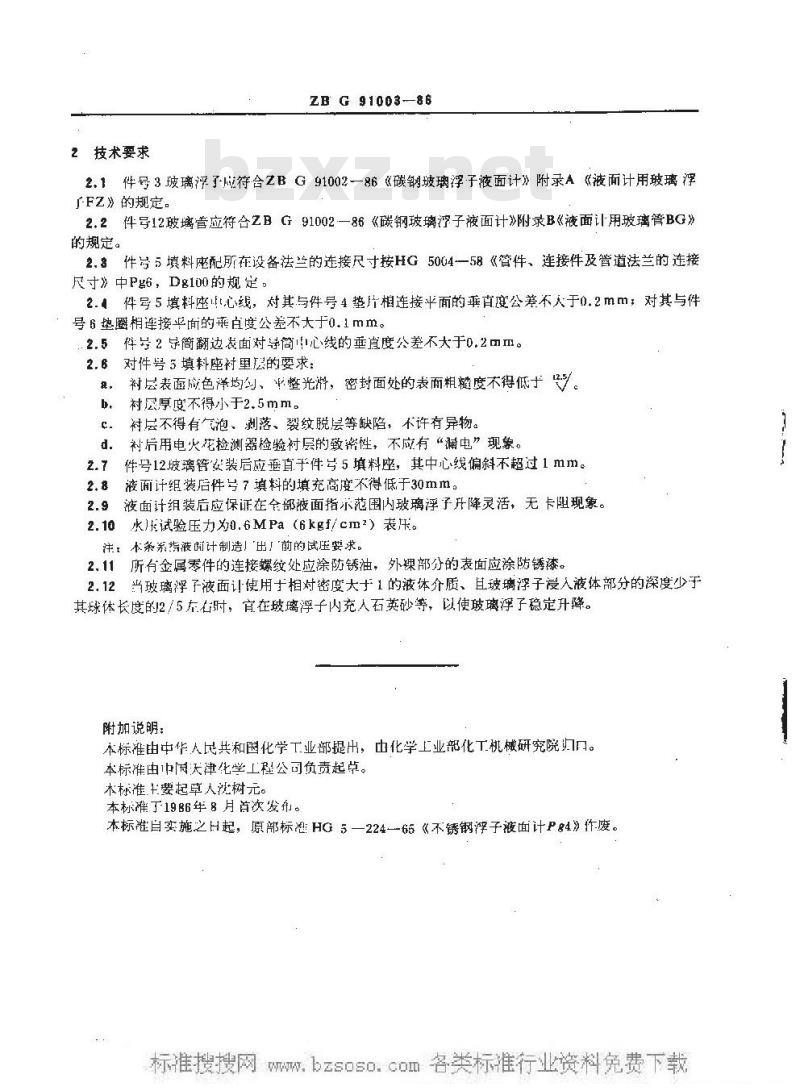

2技术要求
ZB G 91003-86
2.1件号3坡璃浮了应符合ZBG91002—一86《碳钢玻璃浮子液面计》附录A《液面计用玻璃浮『FZ》的规定。
2.2件号12玻璃管应符合ZBG91002—86《碳钢玻璃浮子液面计》附录B《液面计用玻璃管BG》的规定。
2.8件号5填料座配所在设备法兰的连接尺寸按HG5004一58《管件、连接件及管道法兰的连接尺寸》中Pg6，Dg100的规定。
2.件号5填料座t心线，对其与件号4垫片相连接平面的垂直度公差不人于0.2mm，对其与件号6垫圜相连接平面的乘点度公差不大于0.1mm。.2.5件号2导筒翻边表面对导简心线的垂直度公差不大于0.2mm。2.6
对件号5填料座衬里层的要求：
衬层表面应色泽均勾、整光浒，密封面处的表面粗糙度不得低于学衬厚度不得小于2.5mm
衬层不得有气泡、剥落、裂纹脱层等缺陷，不许有异物。c.
衬后用电火花检测器检验衬层的致密性，不应有“漏电”现象。2.7
件号12坡璃管安装后应垂直于件号5填料座，其中心线偏斜不超过1mm。液面计组装后件号7填料的填充高度不得低于30mm。液面计组装后应保证在全部液面指示范围内玻璃浮子升降灵活，无卡阻现象。水试验压力0.6MPa（6kgf/cm2）表压。注，本条系指液阅计制造」出！前的试压要求。2.11所有金属零件的连接螺纹处应涂防锈油，外裸部分的表面应涂防锈漆。2.12当玻璃浮子液面计使用于相对密度大于1的液体介质、且玻璃浮子浸入液体部分的深度少于其球体长度的2/5左右时，官在玻璃浮子内充人石英砂等，以使玻璃浮子稳定升降。附加说明：
本标准由中华人民共和国化学工业部提出，由化学上业部化工机械研究院归口。本标准由中函天津化学工程公司负责起草。本标准+要起草人泌树元。
本标准丁1986年8月首次发布。
本标准自实施之H起，原部标HG 5—224—-65《不锈钢浮子液面计P&4》作废。
