【化工行业标准(HG)】 碳钢玻璃浮子液面计

中华人民共和国专业标准
碳钢玻璃浮子液面计
Csrbon steel ghass fioater level ledicatorZHG91002-88
代誓理G5

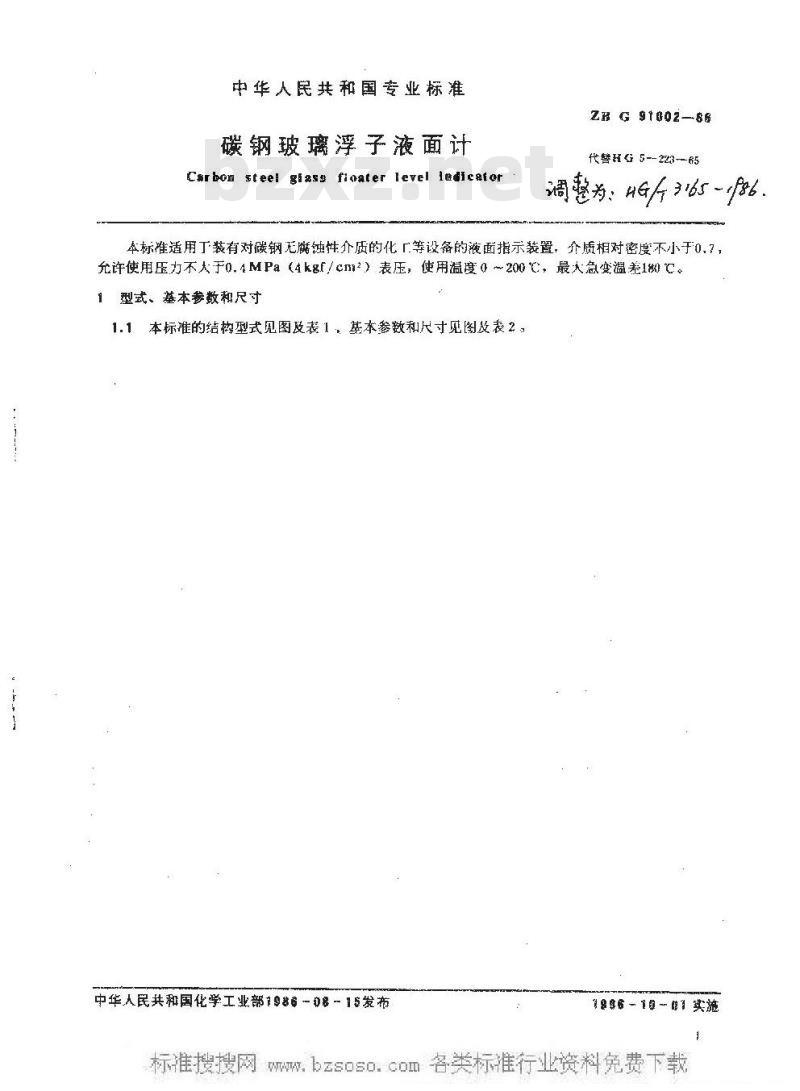

本标准适用装有对碳钢无腐蚀性介质的化「等设备的液面指示装置，介质相对密度不小于0.7，允许使用压力不大于0.4MPa（4kgf/cm2）表压，使用溢度0~200，最大急变温差18℃。型式、基本参数和尺寸

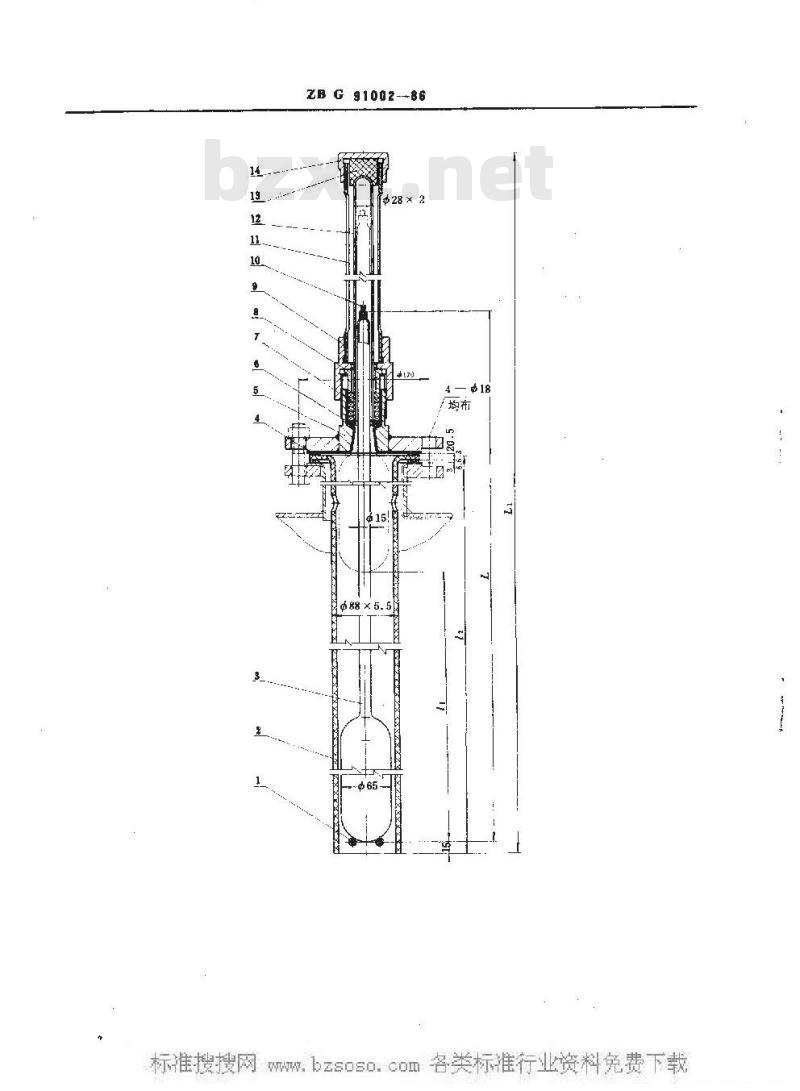

1.1本标准的结构型式见图及表1：基本参数和尺寸见图及表2中华人民共和国化学工业部86一0&-5发布1886-10~81实施
ZBG91002---86
填料座
热图±40 / ±22 d = 6
填料40 /
填料[盖
保护警
啵璃誉
封头螺母
ZBG9100286

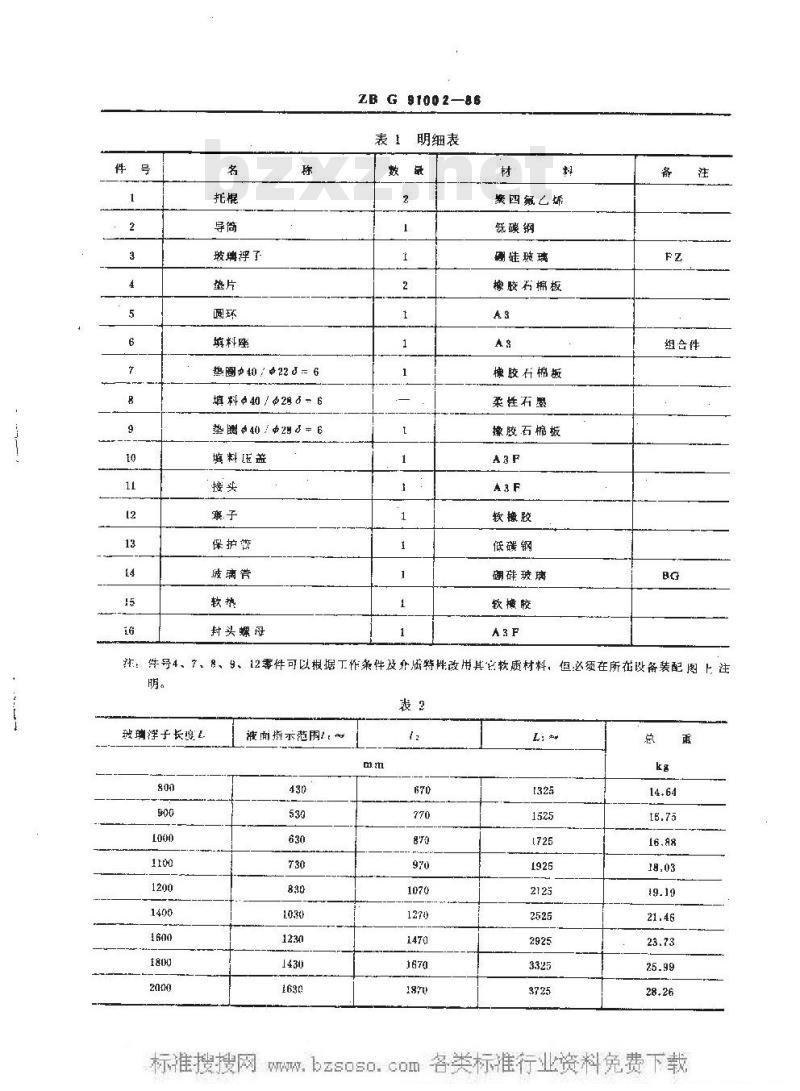

表1明细表
嵌四氟乙烯
低碳钢
测硅玻璃
橡胶为棉板
橡胶石棉板
柔性石墨
橡胶石棉板
教橡胶
低碳钢
硼群玻璃
软橡胶
组合件
注：件号4、7、8、9、12零件可以根据工作条件及介质特性改用其它软质材料，但必须在所在改备装配图上注明。
我璃洋子长隐
液面指示范用
ZBG91002-86

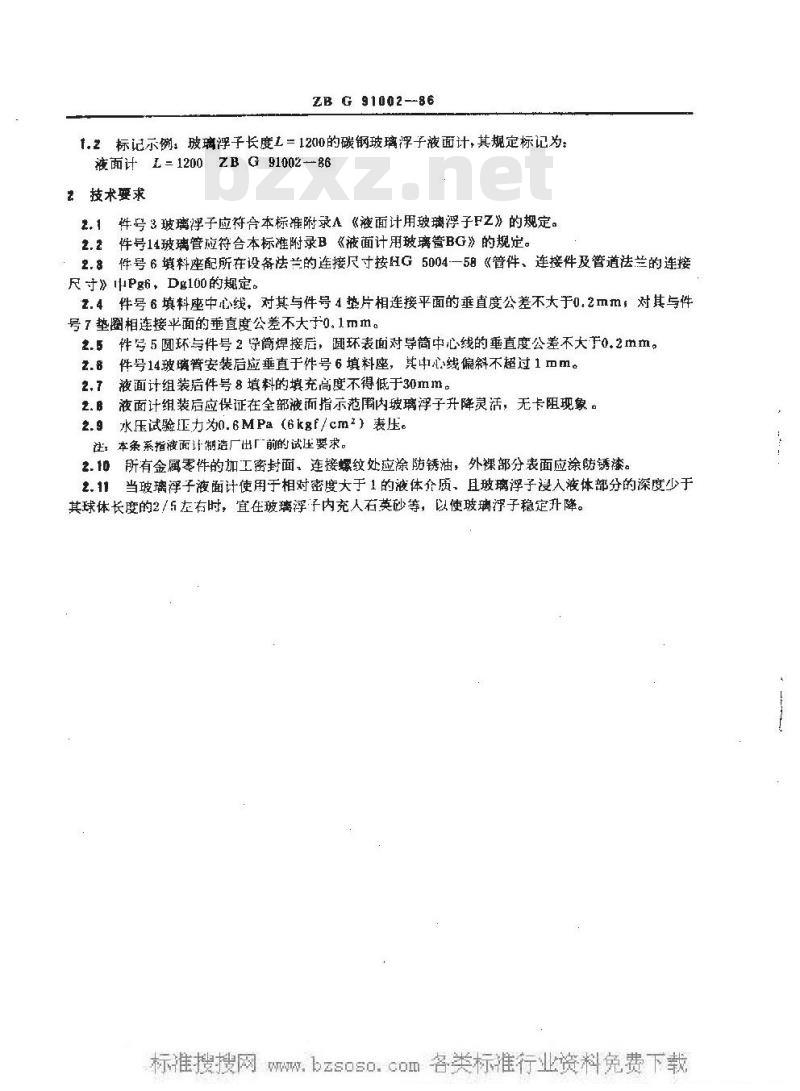

1.2标记示例，玻璃浮子长度L=1200的碳钢玻璃浮子液面计，其规定标记为：液面计L=1200ZBG91002—86免费标准下载网bzxz
2技术要求
2.1件号3玻璃浮子应符合本标准附录A《液面计用玻璃浮子FZ》的规定。2.2件号14玻璃管应符合本标准附录B《被面计用玻璃管BG》的规定。2.8件号6填料座配所在设备法兰的连接尺寸按HG5004—58《管件、连接件及管道法兰的连接尺寸》Pg，Dg100的规定。
z.4件号6填料座中心线，对其与件号4垫片相连接平面的垂直度公差不大于0.2mm，对其与件号7垫图相连接平面的垂直度公差不大于0.1mm。2.5件号5圆环与件号2导筒焊接后，圆环表面对导简中心线的垂直度公差不大于0.2mm。z.件号14玻璃管安装后应垂直于件号6填料座，其中心线偏斜不超过1mm。2.7液面计组装后件号8填料的填充高度不得低于30mm。2.B液面计组装后应保证在全部液面指示范围内玻璃浮子升降灵活，无卡阻现象。2.9水压试验正力为0.6MPa（6kgf/cm2）表压。注，本条系指液面计制造厂出厂前的试压要求。2.10所有金匾零件的加工密封面、连接螺纹处应涂防锈油，外裸部分表面应涂防锈漆。211
当玻璃浮子液面计使用于相对密度大于1的液体介质，且玻璃浮子浸入液体部分的深度少于其球体长度的2/5左右时，宜在玻璃浮子内充人石英砂等，以使玻璃浮子稳定升降。A,1规格和尺寸
ZBG.9100286
附录A
液面计用玻璃浮子FZ
(补充件)

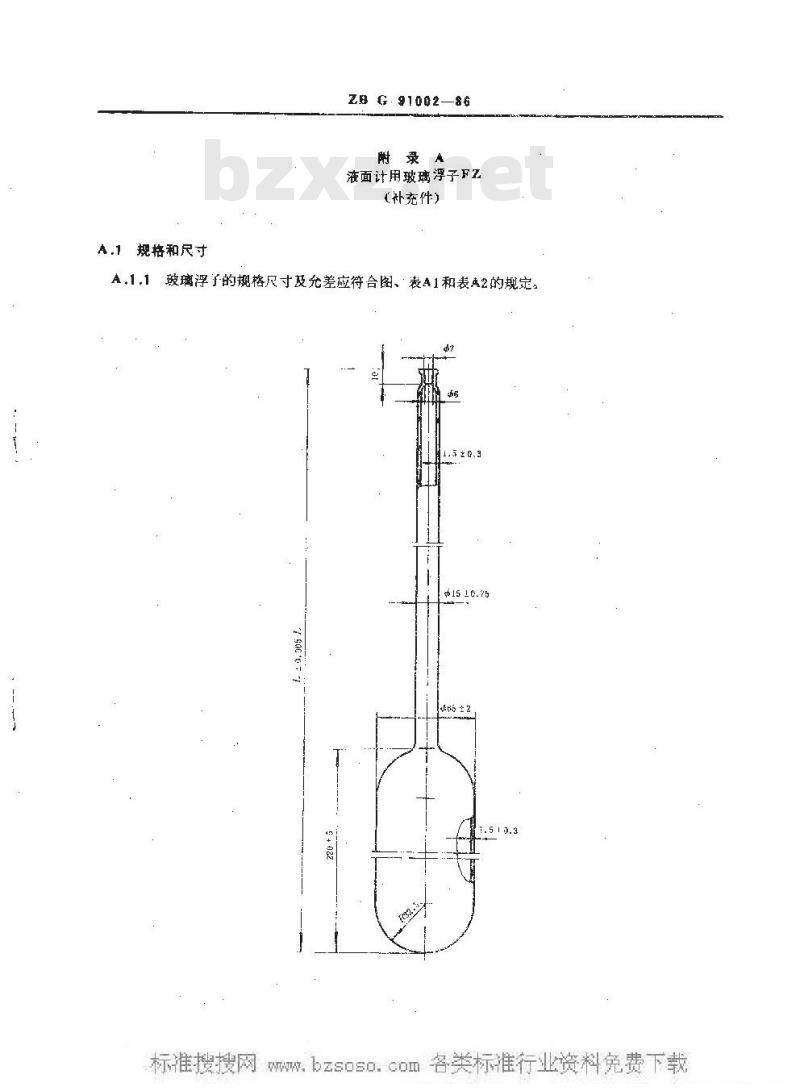

A，1.1玻璃浮予的规格尺寸及允差应符合图、表41和表A2的规定。1.5±0.3
ZB G 91002--86
玻璃浮子轴线的直线度不大了0.2%L位
玻璃浮子的圆度
（1）外径为15mm部分不大于0.25mm（2 ）外径5 m 部分不大于 1 mA,1.2玻璃浮子采用硼硅玻璃，并经退火处理。A.2技术要求
A.2.1外观质最应符合下列规定：A,2.1.1玻璃浮子外表面应平整光滑，不应有尖峭的凸出部分。值
A，2.1.2玻璃浮子直管与球体熔接部位应逐渐缩小，厚薄均匀，熔接应牢固，不允许有漏气现象。玻璃浮子的内外表面和内层不允许有裂纹存在。A,2.1.3
A,2.1.4不允许有铁屑及其它杂质存在。A，2.1.5球体部分不得有破口气泡。允许有4mm的气泡，不超过2个，4mm以下至1mm的气泡，不超过5个。直管部分允许存在宽度不大于0.4mm，长度不大于250mm的气线，不超过2条。A.2.1.球体部分允许有不大十1.5'mm的透明疙瘩，不超过3个。直管部分在每300mm长度上充许有不大于0.8mm的透明疙瘩，不超过2个。A.2.1.7球体部分允许有不大于1mm的不透明砂粒，不超过3个。直肾部分在每300mm长度上允许有不大于0.5mm的不透明砂粒，不超过2个。A.2.1.3气线、气泡、透明疙瘩、不透明砂粒缺陷，在冏一个产品上允许分布存在，但不得密集。A.2.2理化性能应符合下列规定，A,2.2.1热稳定性（耐热急变温差）将直径为$6±0.2mm长度为30±2mm的圆端玻璃棒放在电炉内加热至240±1℃，取出迅速放人20±1℃的水中，每支玻璃棒应不出现裂纹，保证玻璃浮子的最大使用急变温差为180℃。A,2.2.2化学稳定性
ZBG91002--86
A2.2.2.1耐水性，以0.3~0.5mm筛分颗粒的玻璃，在水中煮沸1h，用0.01mo1/L（0.01N）盐酸标准溶液滴定，所耗用盐酸量应不大于0.1mL/g（玻璃颗粒）。A，2.2.2.2耐酸性：在20%的盐酸中煮沸3h后，失重不人于0.00078/dm2A,2.2.2.3耐碱性：在1mal/L（1N）的氢氧化钠和0.5mol/L（1N）的碳酸钠混和液中煮沸3h后，失重不大于0.1g/dm2。
A.$验收规则和试验方法
产品应按本附录规定的要求进行检否、试验和验收。产品应有合格证书，随产品一起发送。A.3.1对产品的形状、尺寸、允差及外观质量应逐个进行检查，合格后再进行其它项月的检查、试验。
A3.2应逐个进行退火质量的检查：用偏光仪（应力仪）检查剩余集中应力，以出现紫红色为合格。
每批产品应进行埋化性能试验。热稳定性试验抽取玻璃棒数量不少于20支。试验项I/可由A.8.3
玻璃制造广和订货使用单位协商议定。A.3.4耐水性试验按QB512一66《仪器玻璃理化性能试验方法耐水等级的测延法（粉末滴定法）》的规定测定。
A.3.5耐酸性试验按QB513-66《仪器玻璃理化性能试验方法耐酸等级的测定法（表面失重法）》的规定测定。
A.3.6耐碱性试验按QB514一66《仪器玻璃理化性能试验方法耐碱等级的测定祛（表面大重法）》的规定测定。
A.4标记、包装、运输和保管
A.4.1在每个检验合格的玻璃浮子的明显部位应有牢固的标记。标记内容应包括玻璃浮子的代号（FZ）、长度规格、制造广名和牛产年月。A.4.2包装、保管和运输的规定可由玻璃浮子制造厂自行确定。B.1规格和尺寸
ZB G91002—86
谢录B
液面计用玻璃管BG
(补充件)
B..1玻璃管的规格尺寸及允差应符合图、表B1和表B2的规定。#00
中28±#，75
ZB G 91602--86
玻璃管轴线的直线度不大于0.2%1璃管的圆度不,天于0. 5 mm
玻璃管外表而对于端面的垂育度不大于0.1%11B.1.2玻璃管采用硼硅玻璃，并经退火处理。B,2技术要求
B.2.1外观质量应符合下列规定：B.2.1.1·玻璃管内外表面应平整光滑，不施有尖峭的改出部分。B.2.1.2玻璃管的内、外表面和内层不允许有裂纹存在。丑,2.1.不允许有铁屑及其它杂质存在。差
B.2.1.4坡璃管外表面上不允许有破口存在。允许存在宽度不大于0.30mm，长度为管长1/3且不大于250mm的气线，不超过2条，B.2.1.5在每300mm长度上允许有不大于1mm的透明疙落，不超过2个。召。2.1.6在每300mm长度上充许有不人0.5mm的不阴砂粒，不超过2个。B.2.1.7端面磨平，边缘微倒楞，不得有超过1/3壁厚的碰损缺口存在，B.2.1.8气线、透明疮瘩、不透阴砂粒缺陷，在同--根产品上充许分布存在，但不得率集。B.2。2望化性能应符合下列规定：B.2.2.1热稳定性（耐热急变温差）将直径为6±0.2mm长度为30±2mm的圆端坡璃棒放在电炉内灿热至240±1，取出迅速放人20±1℃的水中，每义玻璃棒应不出现裂纹，保证玻璃管的最人使用急变温差为180℃。B,2.2,2化学稳定性
ZBG91002-B6
B.2.2.2.1耐水性，以0.3~0.5mm筛分颗粒的玻璃，在水中煮沸1h，用0.01mol/L（0.01N）盐酸标准溶液滴定，所耗用盐酸量应不大于0.1mL/g（玻璃颗粒）。B.2.2.2.2耐酸性：在20%的盐酸中煮沸3h后，失重不大于0.0007g/dm2。B.2.2.2.8耐碱性：在1mQl/L（1N）的氢氧化钠和0.5mol/L（1N）的碳酸钠混合液中煮沸3h后，失重不大于0.1g/dm2。
.验收规则和试验方法
产品应按本附录规定的要求进行检否，试验和验收。产品应有合格证书，随产品一起发送。B.3.1对产品的形状、尺寸十、允差及外观质量应逐根进行检查，合格后再进行其它项目的检查、试验。
应逐根进行退火质量的检查。用偏光仪（应力仪）捡查剩余残余应力，以出现紫红色为合格。
B，3.3每批产品应进行理化性能试验。热稳定性能试验抽取玻璃棒数量不少于20支。试验项目可出坡璃制造；和门货使用单位协商议定。B.3.4耐水性试验按QB512-66《仪器玻璃理化性能试验方法耐水等级的测定法（粉末滴定法）》的规定测定。
B.3.5耐酸性试验按QB513一66《仪器玻璃理化性能试验方法耐酸等级的测定法（表面失重法）》的规定测定。
B.3.6耐碱性试验按QB514--66《仪器玻璃理化性能试验方法耐碱等级的测定祛（表面失重法）》的规定测定。
B.3.7玻遇管应逐根用0.8MPa（8kgf/cm2）表压水压试验。试验时压力应缓慢上升，达到规定的试验k力后保持5min时间。
B，4标记、包装、运输和保管
B.4.1在每根检验合格的玻璃管的端部应有牢固的标记。标记内容应包括玻璃管的代号（BG）、长度规格、制造厂名和生产年月。B,,2包装保管和运输的规定可H玻璃告例造」自行确定。附加说明：
本标准出华人民共和国化学工业部提出，由化学1业部化工机械研究院归几。本标准助中国天津化学「程公司负资起草。本标准主要起草人汁树元。
本标准→-1965年8月首次发布。
