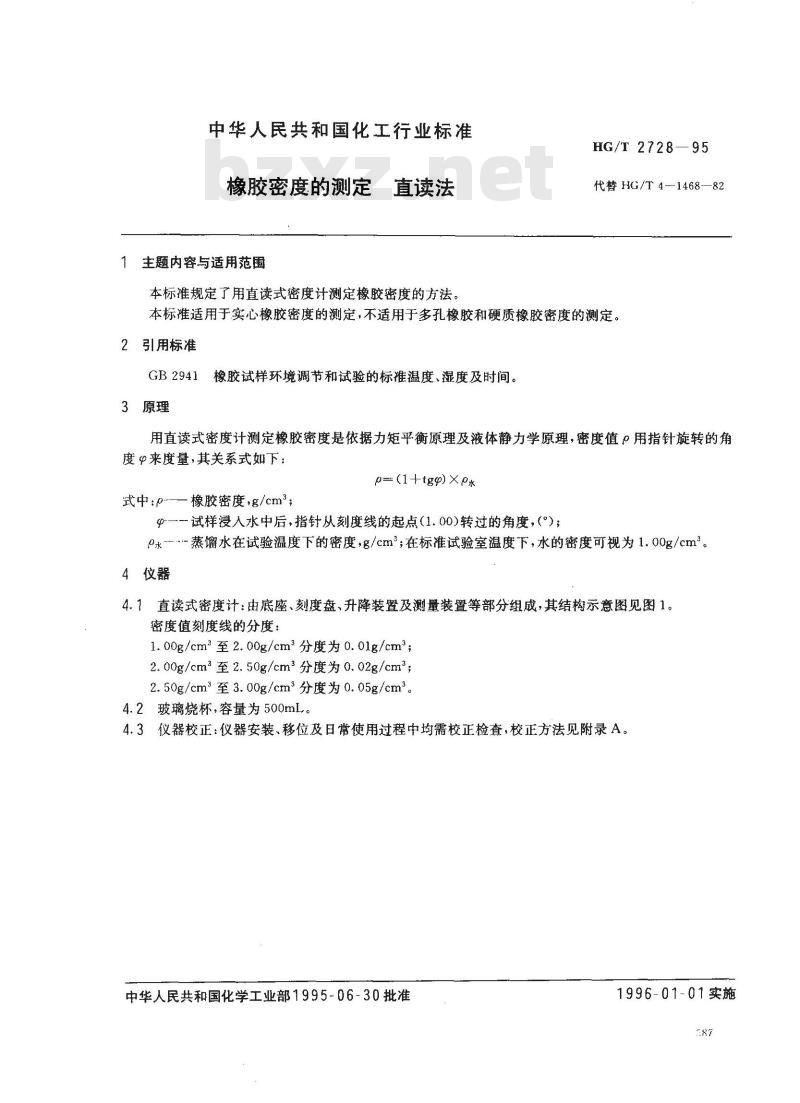

【化工行业标准(HG)】 橡胶密度的测定 直读法

中华人民共和国化工行业标准
橡胶密度的测定
1主题内容与适用范围
直读法
本标准规定了用直读式密度计测定橡胶密度的方法。HG/T 2728—95
代替 HG/T 4--1468—82
本标准适用于实心橡胶密度的测定，不适用于多孔橡胶和硬质橡胶密度的测定。2引用标准
橡胶试样环境调节和试验的标准温度、湿度及时间。GB 2941
3原理
用直读式密度计测定橡胶密度是依据力矩平衡原理及液体静力学原理，密度值β用指针旋转的角度Φ来度量，其关系式如下：
p=(1+tgp)×pwww.bzxz.net
式中：o——橡胶密度g/cm2；
-一试样浸人水中后，指针从刻度线的起点1.00)转过的角度，（°）；P水---蒸馏水在试验温度下的密度，g/cm；在标准试验室温度下，水的密度可视为1.00g/cm。4仪器
4.1直读式密度计：由底座、刻度盘、升降装置及测量装置等部分组成，其结构示意图见图1。密度值刻度线的分度：
1.00g/cm2至2.00g/cm2分度为0.01g/cm；2.00g/cm2至2.50g/cm2分度为0.02g/cm2；2.50g/cm2至3.00g/cm2分度为0.05g/cm2。4.2玻璃烧杯，容量为500mL。
4.3仪器校正：仪器安装、移位及日常使用过程中均需校正检查，校正方法见附录A。中华人民共和国化学工业部1995-06-30批准1996-01-01实施
5试样
HG/T2728-95

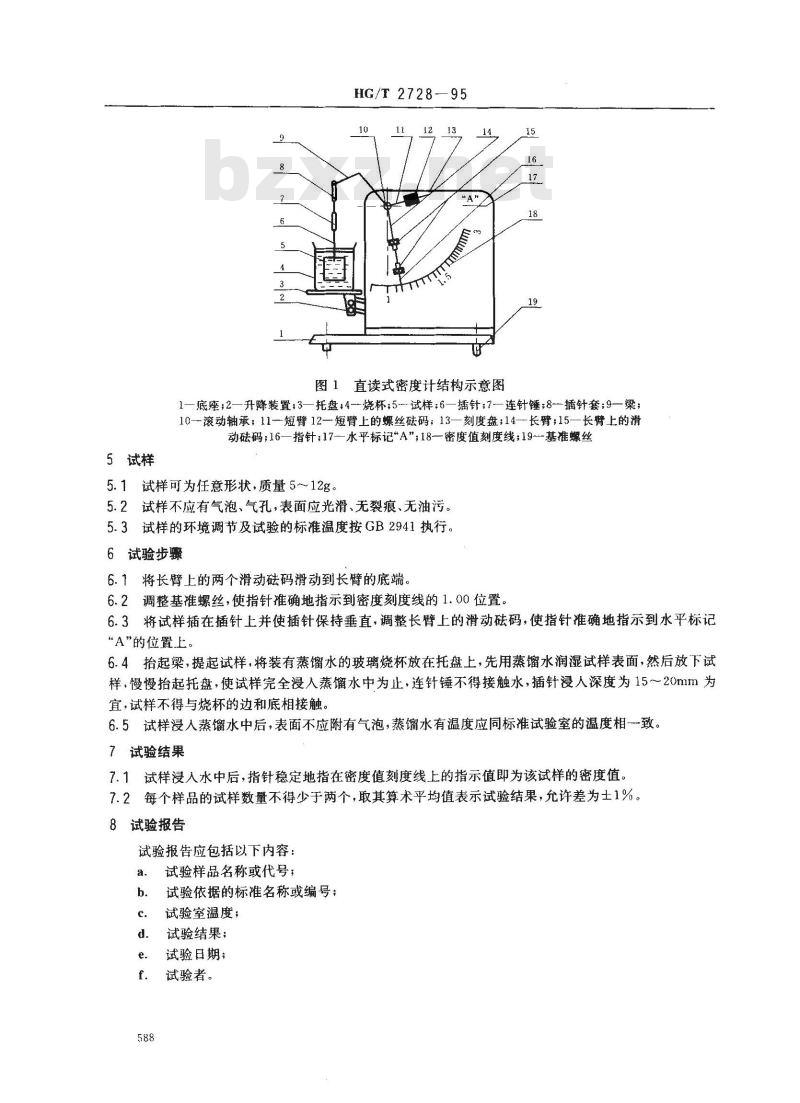

图1直读式密度计结构示意图
1一底座?2一升降装置；3一托盘?4烧杯；5试样；6一插针；7一连针链；8插针套；9一梁10一滚动轴承；11一短臂12一短臂上的螺丝码；13—刻度盘;14—长臂；15—长臂上的滑动码；16一指针；17-水平标记\A\;18—密度值刻度线；19一基准螺丝5.1试样可为任意形状，质量5~12g。5.2试样不应有气泡、气孔，表面应光滑、无裂痕、无油污。5.3试样的环境调节及试验的标准温度按GB2941执行。6试验步骤
6.1将长臂上的两个滑动码滑动到长臂的底端。6.2调整基准螺丝，使指针准确地指示到密度刻度线的1.00位置。6.3将试样插在插针上并使插针保持垂直，调整长臂上的滑动磁码，使指针准确地指示到水平标记“A”的位置上。
6.4抬起梁，提起试样，将装有蒸馏水的玻璃烧杯放在托盘上，先用蒸馏水润湿试样表面，然后放下试样，慢慢抬起托盘，使试样完全浸人蒸馏水中为止，连针锤不得接触水，插针浸人深度为1520mm为宜，试样不得与烧杯的边和底相接触。6.5试样浸人蒸馏水中后，表面不应附有气泡，蒸馏水有温度应同标准试验室的温度相一致。7试验结果
7.1试样浸人水中后，指针稳定地指在密度值刻度线上的指示值即为该试样的密度值。7.2每个样品的试样数量不得少于两个，取其算术平均值表示试验结果，允许差为士1%。8试验报告
试验报告应包括以下内容：
试验样品名称或代号；
试验依据的标准名称或编号；
试验室温度；
试验结果；
试验日期：
试验者。
HG/T2728—95

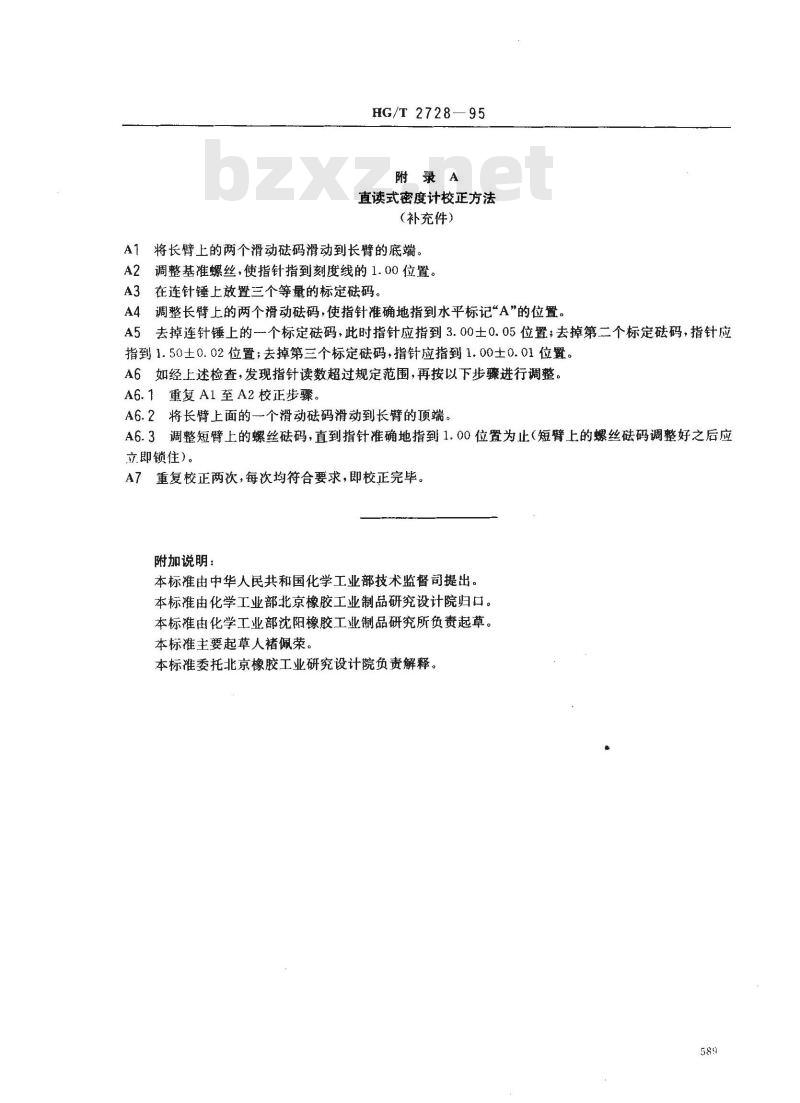

附录A
直读式密度计校正方法
（补充件）
A1将长臂上的两个滑动磁码滑动到长臂的底端。调整基准螺丝，使指针指到刻度线的1.00位置。A2
A3在连针锤上放置三个等量的标定码。A4调整长臂上的两个滑动码，使指针准确地指到水平标记“A的位置。A5去掉连针锤上的一个标定码，此时指针应指到3.00士0.05位置；去掉第二个标定础码，指针应指到1.50士0.02位置；去掉第三个标定码，指针应指到1.00士0.01位置。A6如经上述检查，发现指针读数超过规定范围，再按以下步骤进行调整。A6.1重复A1至A2校正步骤。
A6.2将长臂上面的一个滑动砖码滑动到长臂的顶端。A6.3调整短臂上的螺丝码，直到指针准确地指到1.00位置为止（短臂上的螺丝磁码调整好之后应立即锁住）。
A7重复校正两次，每次均符合要求，即校正完毕。附加说明：
本标准由中华人民共和国化学工业部技术监督司提出。本标准由化学工业部北京橡胶工业制品研究设计院归口。本标准由化学工业部沈阳橡胶工业制品研究所负责起草。本标准主要起草人褚佩荣。
本标准委托北京橡胶工业研究设计院负责解释。589
