【化工行业标准(HG)】 微孔鞋底材料撕裂强度试验方法

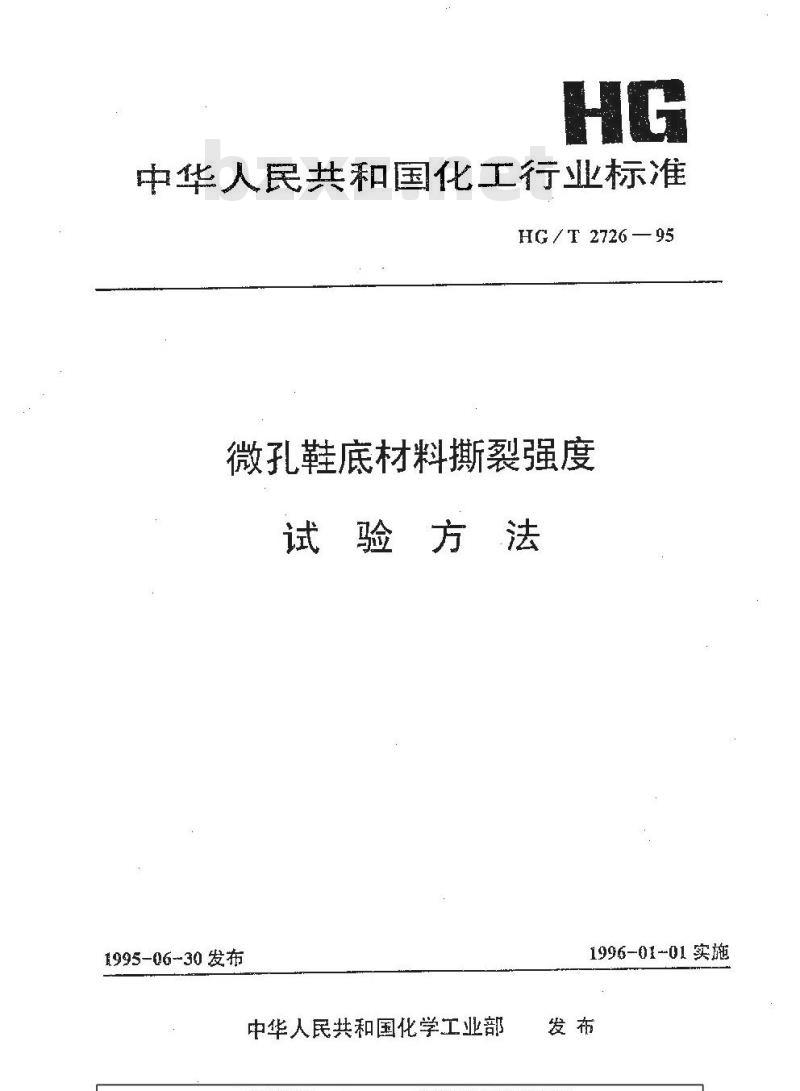

中华人民共和国化工行业标准
HG/T 2726—95
微孔鞋底材料撕裂强度
试验方法
1995-06-30发布
中华人民共和国化学工业部
1996-01-01实施

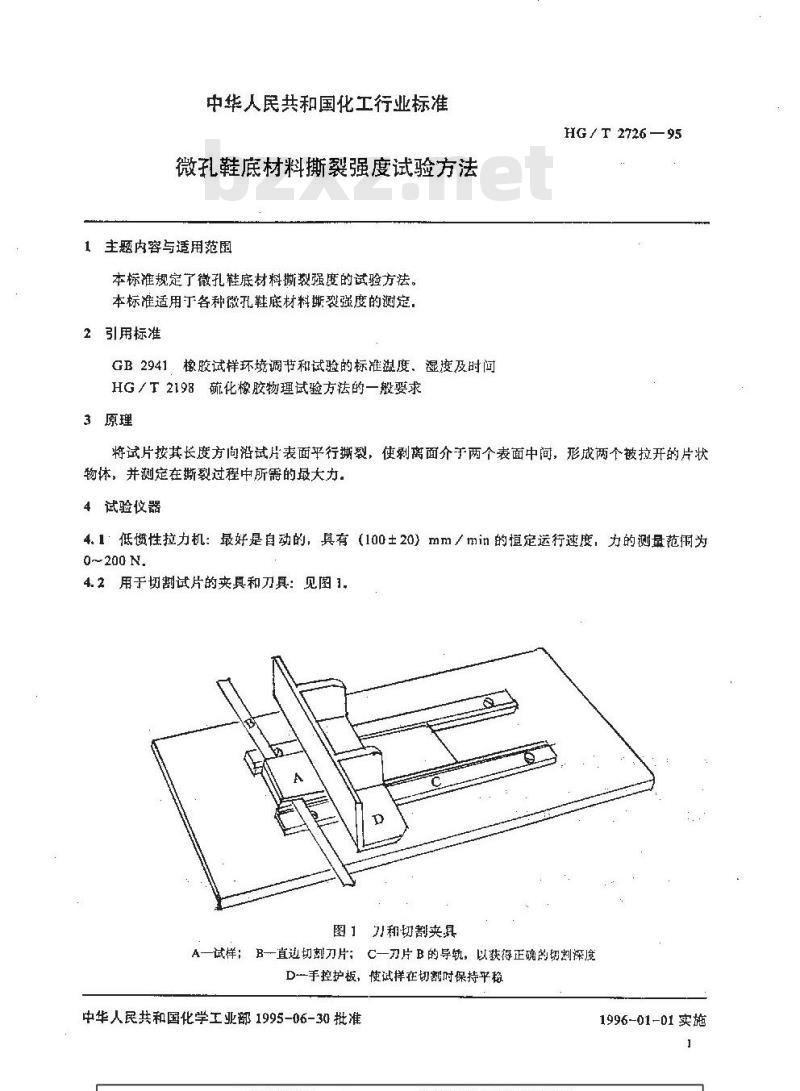

中华人民共和国化工行业标准
微孔鞋底材料撕裂强度试验方法主题内容与适用范围
本标准规定了微孔鞋底材料撕教强度的试验方法本标准适用于各种微孔鞋底材料挪裂强度的测定，2引用标准
GB2941橡胶试样环境调节和试验的标准溢度、湿度及时间HG／T2198硫化橡胶物理试验方法的一般要求3原理
HG/T 2726—95
将试片按其长度方间沿试片表面乎行撕裂，使剥离面介于两个表面中间，形成两个被拉开的片状物体，并测定在斯裂过程中所需的最大力。4试验仪器
4.1低惯性拉力机：最好是自动的，具有（100±20）mm/min的恒定运行速度，力的测量范雨为0200N
4.2用于切割试片的夹具和刀具：见图1，图1刀和切割夹具
A—试样；B一直边切割刀片：C一刀片B的导轨，以获得正确的切割深度D-手控护板，使试样在切割时保持平税中华人民共和国化学工业部1995-06-30批准1996-01-01实施

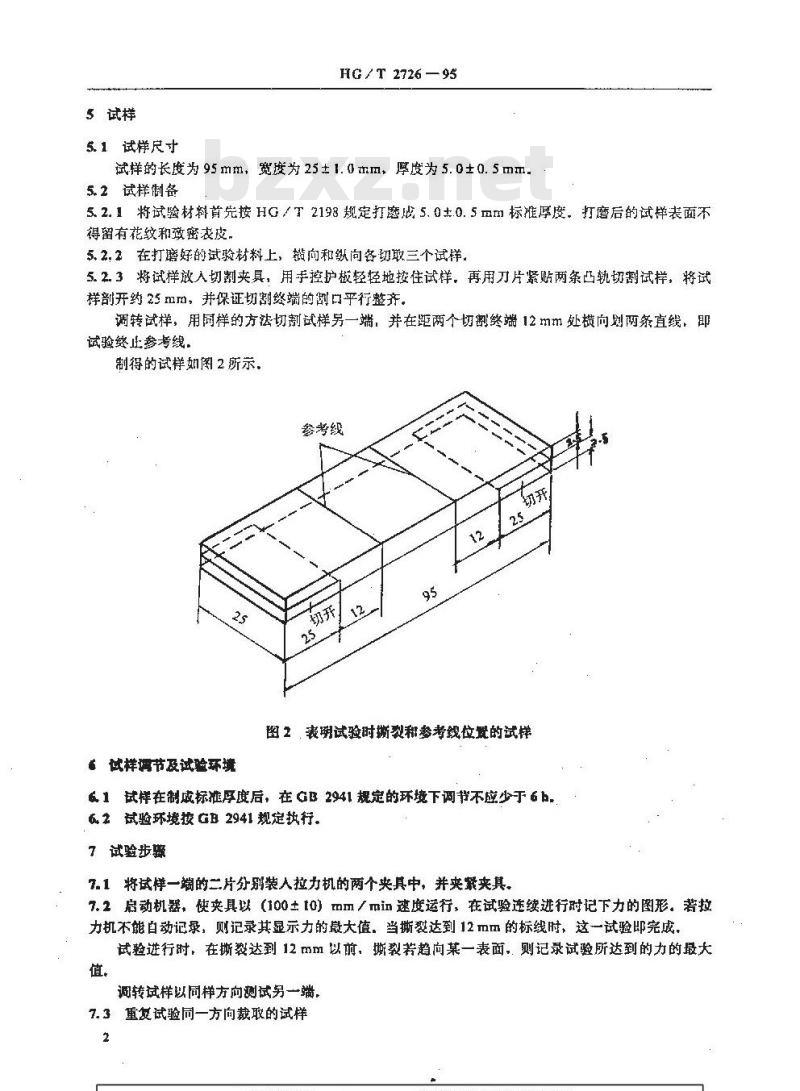

3试样
5. 1 试样尺寸
HG/T2726-95
试样的长度为95mm，宽度为25±1.0#m，厚度为5. 0±0.5mm.5.2试样制备
52.1将试验材料首先按HG/T2198规定打磨成5.0±.0.5mml标准厚度.打磨后的试样表面不得留有花纹和致密表皮，
5.2.2在打磨好的试验材料上，横向和纵向各切敢三个试样，5.2.3将试样放人切割夹具，用手控护板轻轻地按住试样，再用刀片紧贴两条凸轨切割试，将试样剖开约25mm，并保证切割终端的制口平行整齐。调转试样，用同样的方法切割试样另一端，并在距两个切终端12mm处横向划两条直线，即试验终止参考线，
制得的试样如阁2所示，
参考线此内容来自标准下载网
图2表瑚试验时撕裂和参考线位的试样6试样调节及试验环境
6 1试样在制成标准厚度后，在GB 2941规定的环境下调节不应少于 6 b6.2试验环境按 GB 2941规定执行7试验步骤
7.1将试样一端的二片分别装人拉力机的两个夹其中，并夹夹其。7.2启动机器，使夹具以（100±t0）mm／min速度运行，在试验连续进行时记下力的图形。若拉力机不能自动记录，则记录其显示力的最大值。当撕裂达到12mm的标线时，这一试验即完成，试验进行时，在撕裂达到12mm以前，撕裂若趋向某一表面，，则记录试验所达到的力的最大值。
调转试样以同样方向测试另一端，7.3重复试验同一方向裁取的试样2
HG / T 2726 -95

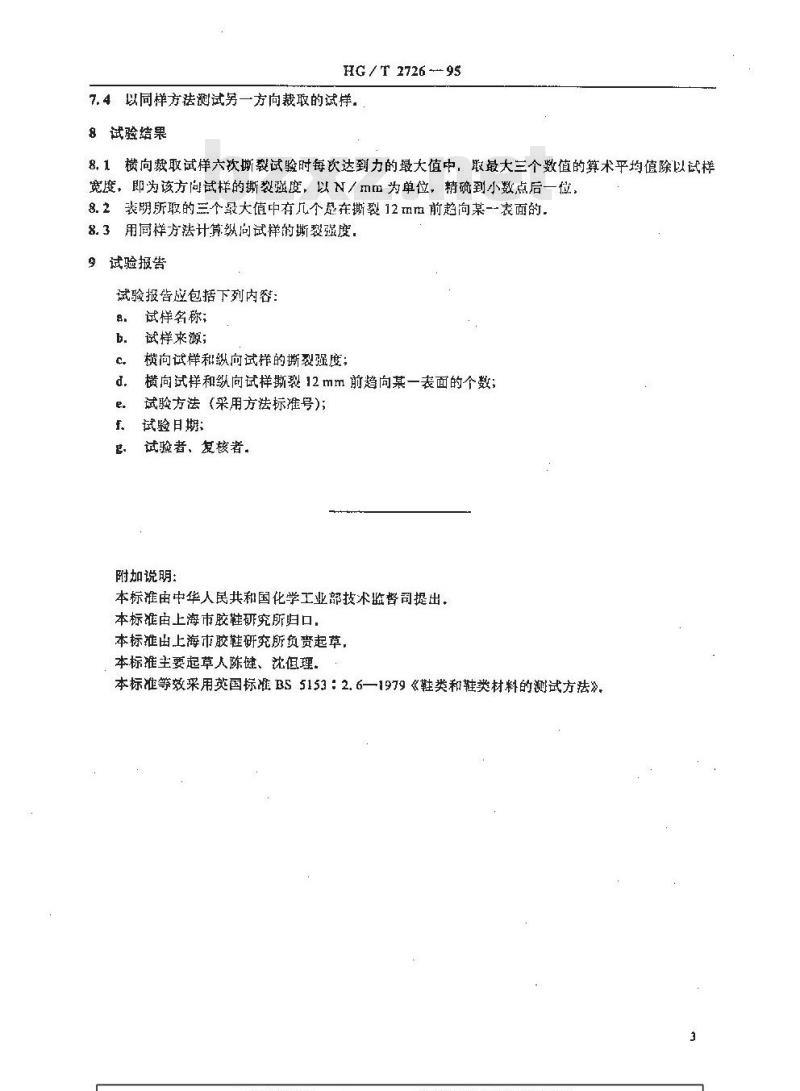

7.4以同样方法测试另一方向裁取的试样。8试验结果
8，1横向数取试样六次撕裂试验时每次达到力的最大值中，取最大三个数值的算术平均值除以试样宽度，即为该方向试样的撕裂强度，以N／mm为单位，精确到小数点后一位，8.2表明所取的三个最大值中有几个在撕裂12mm前趋向某一-表面的8.3用同样方法计算纵向试样的撕裂强度，试验报告
试验报告应包括下列内容：
试样名称；
试样来源；
横向试样和纵向试样的撕裂强度：横向试样和纵向试样撕裂12mm前趋向某一表面的个数；试验方法（采用方法标准号);
试验日期：
试验者、复核者
附加说明：
本标准由中华人民共和国化学工业部技术监督司提出，本标谁由上海市胶鞋研究所归口.本标准由上海市胶鞋研究所负贵起草本标准主要起草人陈健、沈但理。本标准等效采用英国标准BS5153：2.6—1979《鞋类和鞋类材料的测试方法》中华人民共和国

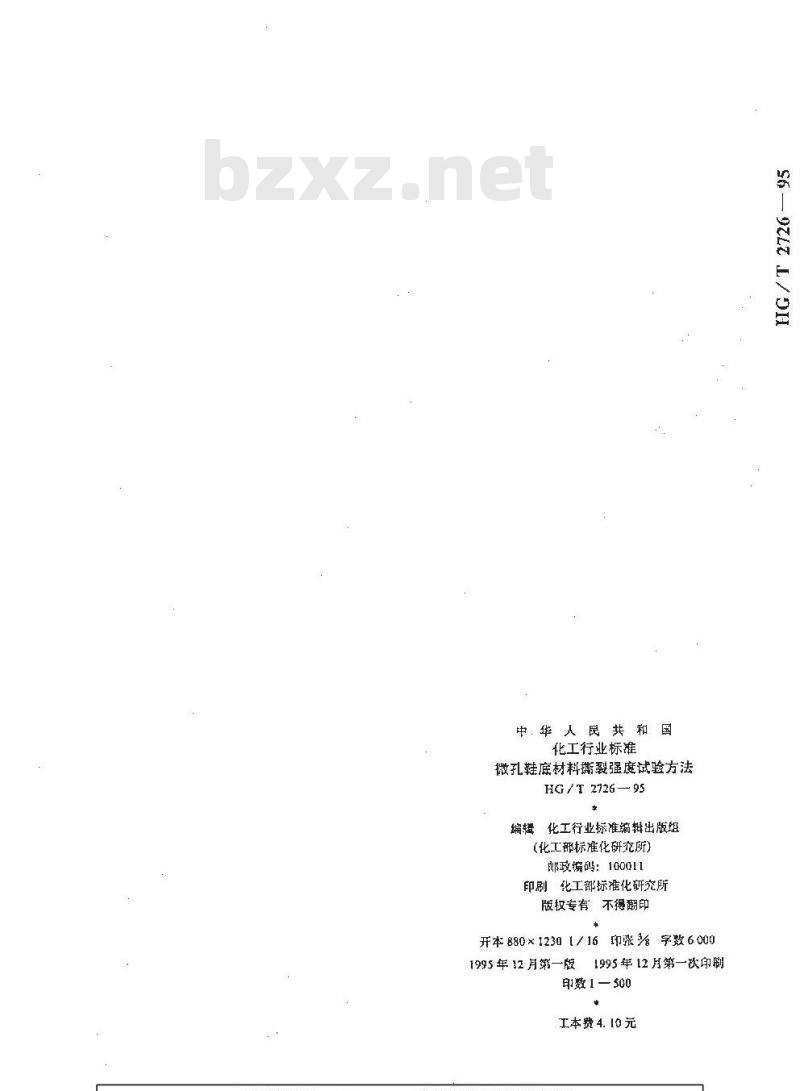

化工行业标准
微孔鞋底材料撕裂强度试验方法HG/ T 2726 — 95
编辑化工行业标准编辑出版组
(化工部标准化研究所)
邮政编码：1000!1
印刷化工部标准化研究所
版权专有不得翻印
开本880×1230（/16印涨%字数60001995年32月第一版
：1995年12月第一次印刷
印数 1 — 500
工本费4. 10元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
