【国家标准(GB)】 低碳钢冷轧薄板铁素体晶粒度测定法

中华人民共和国国家标准
低碳钢冷轧薄板www.bzxz.net
铁素体晶粒度测定法
Cold rolled low -carbon steel sheet-Ferritegrain sze--TestmethodsUDC 669.15 -194
620.186.8
GB 4335—84
本标准适用于作显微镜下测定含碳量小于0.2%的低碳钢冷轧薄板的铁素体品粒度。低碳低合金钢薄板的铁素体品粒度亦可参照木标准评定。定义
晶粒的大小，用品粒度级数表心。1.2品粒度级数一一依品粒的平均尺寸，按表1规定划分级别。1
晶粒度织
每半方意米断面上的
品粒数
国家标准局1984-04-09发布
品拉的平断面
面积，尝米”
0,0p0122
1110倍附625毫米（|英寸1）
断面上的均晶粒数
1985-03-01实施
1.9品粒延伸度
武 e-
2试样
GB4385—84
一当铁素体品粒呈伸长形状时，可以按下式测定其伸长的程度。t
晶粒延伸度，
一与品粒的冲长方向相平直的定长度的切割线所切的品粒数，与品粒的伸长方向相行的同一长度的切割线所切割的品粒数。2.1瑕样部街
在钢板宽度的1/2处取样。必要时可在别侧迈约50毫米处或按有关标准规定取样，但要在试验结果中送明。
2.2试详尺小
试样的磨面兜度为钢板的厚度，长竖约20亳米。2.3取样方法
试样一般用冲、剪、锯等冷加工方法切取。2.4磨面万向
元特殊规定法，试样的磨面应与钢板的轧制方向半行。2.5试样制备
试样经过粗磨、细磨、抛光、腐蚀等程序。取样时产生的冷加工硬化层要通过粗磨大除，相磨时应避免试样过熟，腐蚀液-般采用1%的硝酸酒精溶液。腐蚀时问约15～20秒，3测定方法
品粒腹的测定方法行比较法和切割法二种。牛产检验一般采用比较法。3.1比较法
试样制于后，在100俗的显微镜下测定品粒度。现场直径为0.80墓米。测定时，首先在显微镜下将试样作全面观察，然后选择其品粒度具有化表科的视场与本标准的低碳钢冷轧薄板铁素体品粒度评级图相比较。
3.1.1低碳钢冷轧薄板铁紊体品粒度评级图中的第一标准级别图是延种度约等于1的图谱，第二标祖级别图是延伸度约等于2的图谱，第三标准级别图是延伸度约等于4的图谱。分别用1、Ⅱ、Ⅲ表小。评定时，应记下图谱的图弓和品粒度级数。例如，当所观奈试样的品检与第点标准级别图的6级相当时，t！Ⅲ6，丧示延伸度约等十4、品粒度6级。如果晶粒延伸度介十两个图于之间，可表示为～。
3.1.2 如所观察到的品粒度介」两个晶粒度级数的中间，可用半级表示3.1.3如用100倍评定有困难，则可用50倍、200倍，300倍或400倍评定，然后用裁2换算成称准级别。表2
孜人数
GB 4835—84
3.1.1若试样中发现有晶粒不均匀现象，经全面观察后，如属个别现象，而占优势的晶粒度所占视场面积不少于90%，则可记下占优势的品粒度的级数作为评定结果，如果不均匀现象较为普遍，则按各级数晶粒在视场中所占积的大小，用级数频序表示。s.2凯法
试样制好后，用显微镜观察或用显微镜照相，谢量互相垂直的两组·定长度的切割线所切制的铁素体晶粒数，从而计算出晶粒度级数。3.2.1在切割线两端的两个品粒，如巢都被部分地切制，则只计入一个；如果只有一个被部分地切割，则不了于计人。
3.2.2一个方向的切制线所切割的晶粒总数不应少于50个，必要时可测量儿个视场。3.2.3用切割法测量时，按下式计算。N
式中. N
晶称度级数（保留一位小数）
在显微镜放大倍数为100倍时，每625毫米2（1英寸2）断上的品粒数。3.2.4公式（2）中的品粒数n山下式计算。M)+x(
n = 500(-
(L,×L)
式中，M—显微镜的放大倍数，
L，在互相垂直的切割线巾，1方问切制线长度的总和，亳※；L.
在万相垂直的划制线中，2方向切制线长度的总和，来；1一一由乙，划制线长度切制的品粒总数，I2~-—L, 切割线长度划制的晶粒总数。(2)
（3）
0B438584

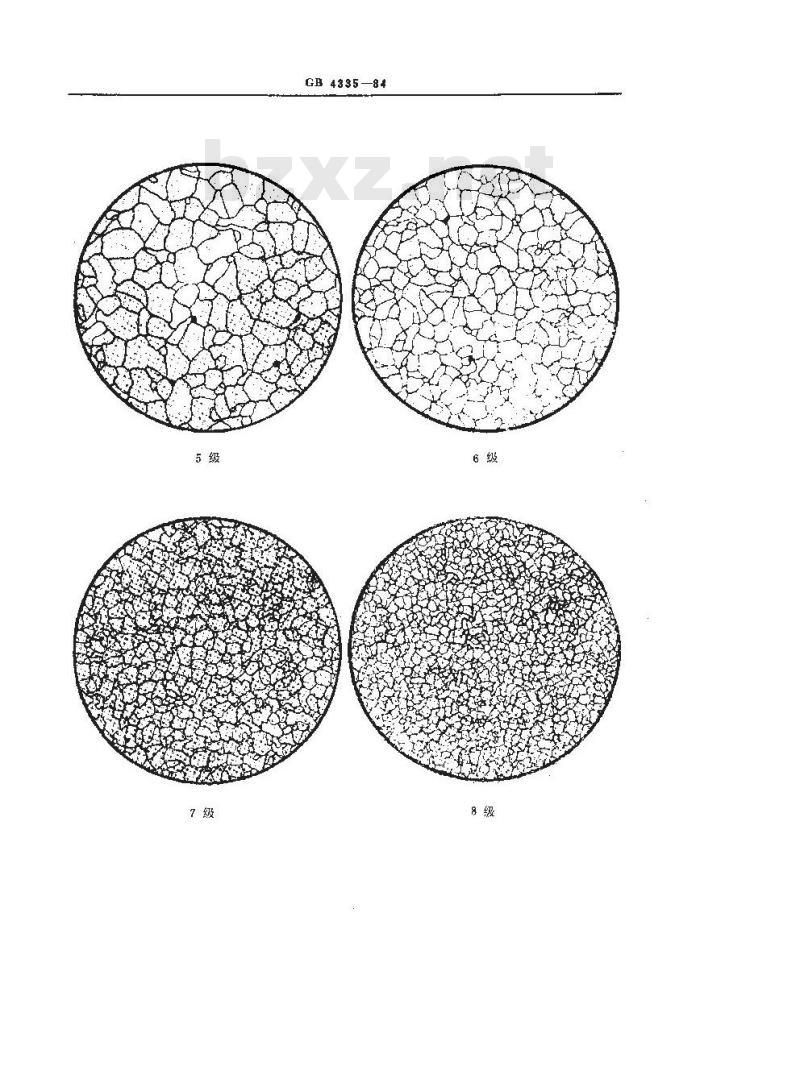

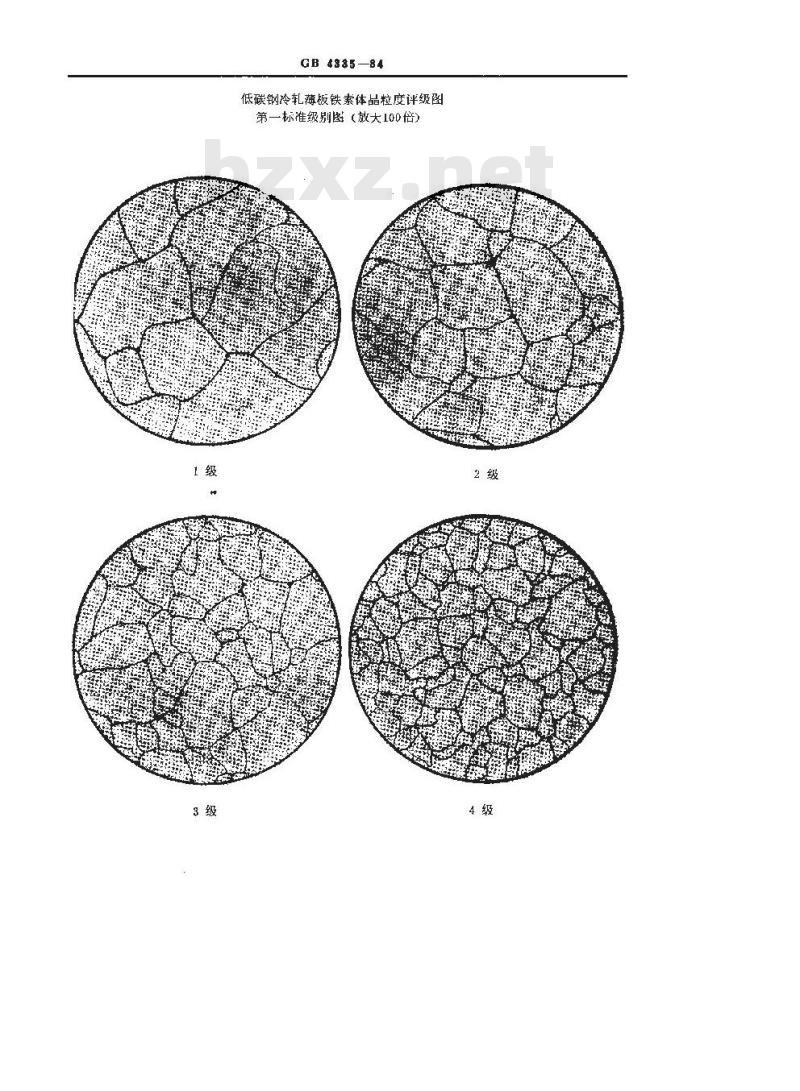

低碳钢冷轧薄板铁素体品粒度评级图第一标雄级别图（放大100倍）
GB 4335—84
GB 4335--84
GB4335-84
第三标准级别图（放大100倍）
