【国家标准(GB)】 凸缘联轴器

GB/T 5843—-2003

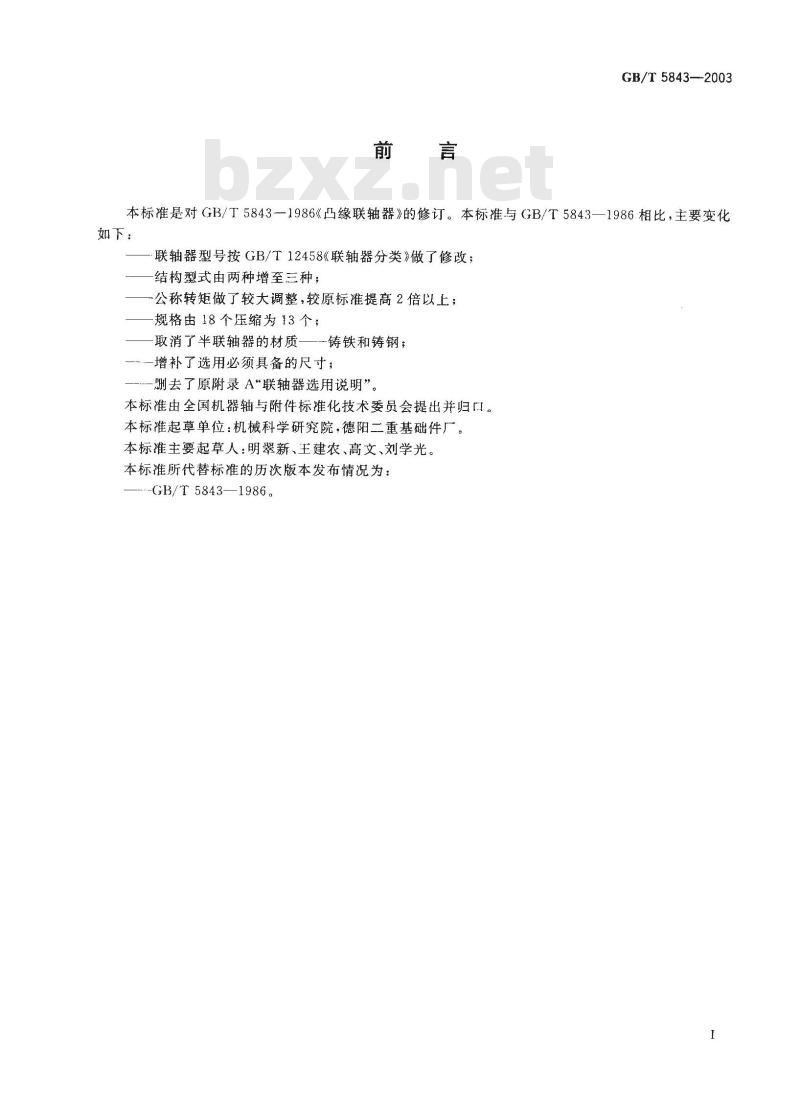

本标准是对GB/T5843—1986《凸缘联轴器》的修订。本标准与GB/T5843-—1986相比，主要变化
如下：
联轴器型号按GB/T12458《联轴器分类》做了修改；结构型式由两种增至三种；
一公称转矩做了较大调整，较原标准提高2倍以上；规格由18个压缩为13个；
取消了半联轴器的材质一铸铁和铸钢；—·增补了选用必须具备的尺寸；——删去了原附录A“联轴器选用说明”。本标准由全国机器轴与附件标准化技术委员会提出并归门。本标准起草单位：机械科学研究院，德阳二重基础件厂。本标准主要起草人：明翠新、王建农、高文、刘学光。本标准所代替标准的历次版本发布情况为：-GB/T 5843—1986。

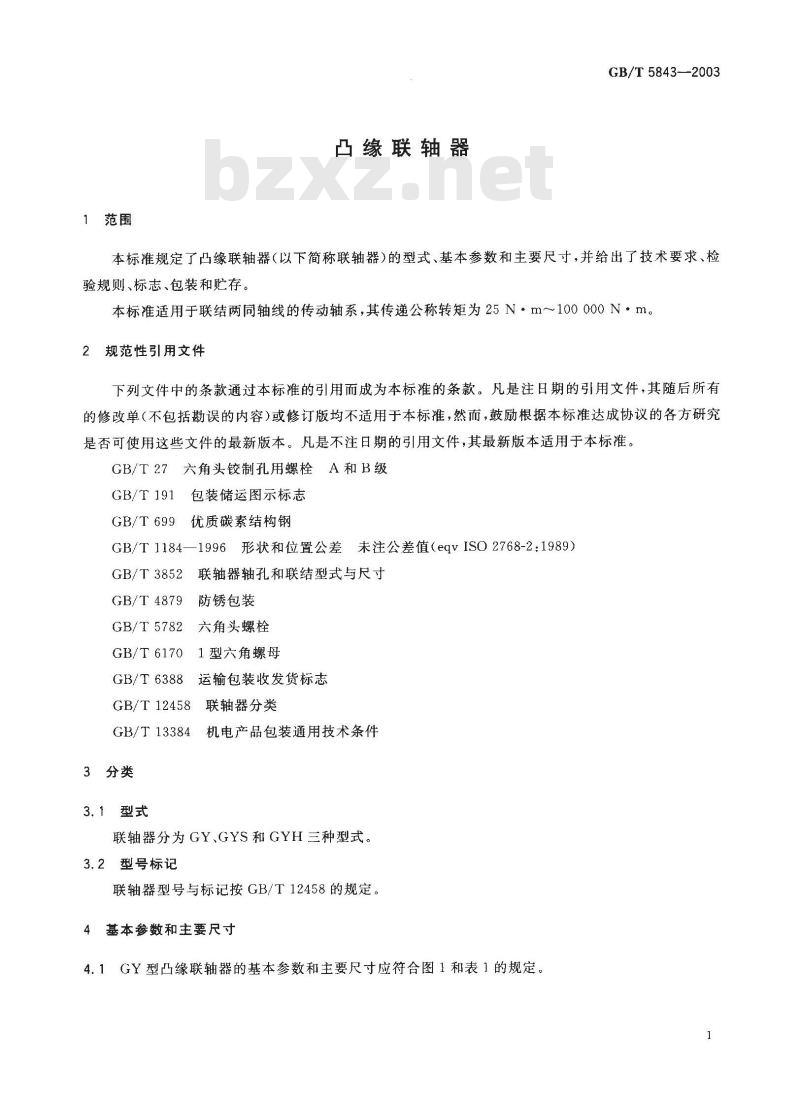

1范围
凸缘联轴器
GB/T 5843-2003
本标准规定了凸缘联轴器（以下简称联轴器）的型式、基本参数和主要尺寸，并给出了技术要求、检验规则、标志、包装和贮存。
本标准适用于联结两同轴线的传动轴系，其传递公称转矩为25N·m～100000N·m，2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T27六角头铰制孔用螺栓A和B级GB/T191包装储运图示标志
GB/T 699
优质碳素结构钢
GB/T1184—1996形状和位置公差未注公差值（eqVISO2768-2：1989）联轴器轴孔和联结型式与尺寸
GB/T 3852
GB/T 4879
防锈包装
GB/T 5782
六角头螺栓
GB/T 6170
1型六角螺母
3运输包装收发货标志
GB/T 6388
GB/T12458联轴器分类
机电产品包装通用技术条件
GB/T13384
3分类
3.1型式
联轴器分为GY、GYS和GYH三种型式。3.2型号标记
联轴器型号与标记按GB/T12458的规定。4基本参数和主要尺寸
4.1GY型凸缘联轴器的基本参数和主要尺寸应符合图1和表1的规定。1
GB/T58432003
Y型轴孔
小型轴孔
Y型轴孔
JI型轴孔

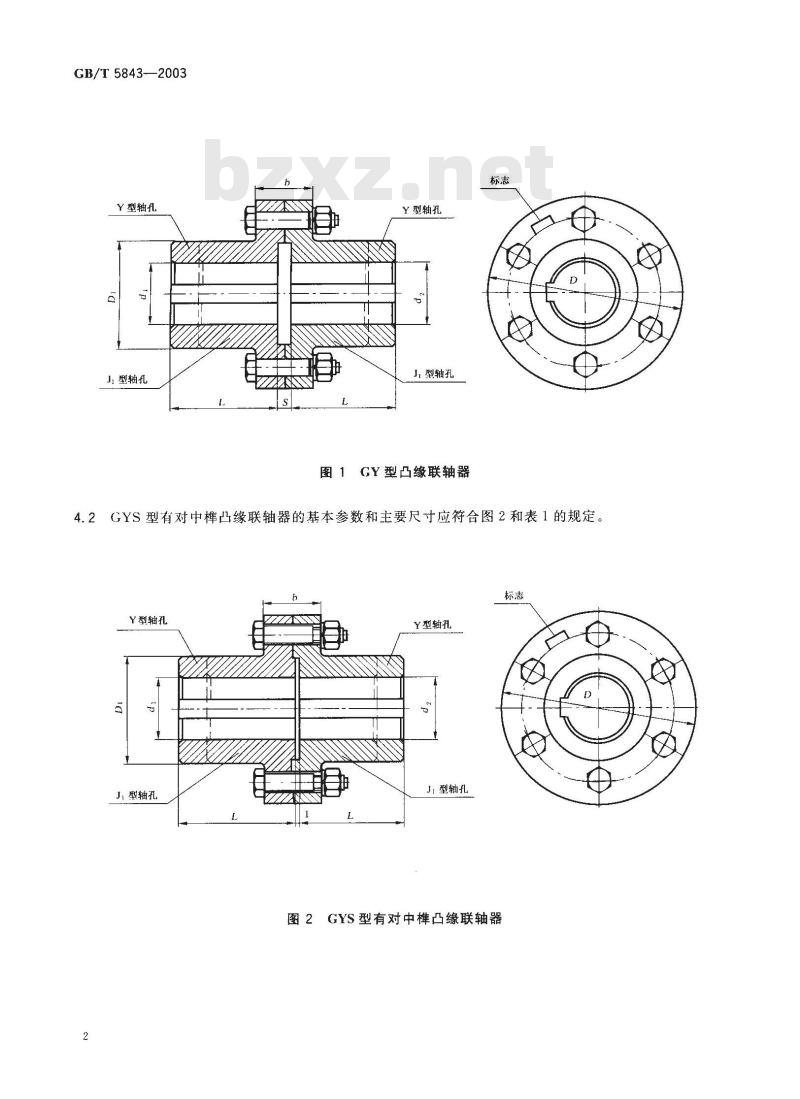

图1GY型凸缘联轴器
4.2GYS型有对中样凸缘联轴器的基本参数和主要尺寸应符合图2和表1的规定。标志
Y型轴孔
J:型轴孔
Y型轴孔
J，型轴孔
图2GYS型有对中样凸缘联轴器
GB/T5843--2003

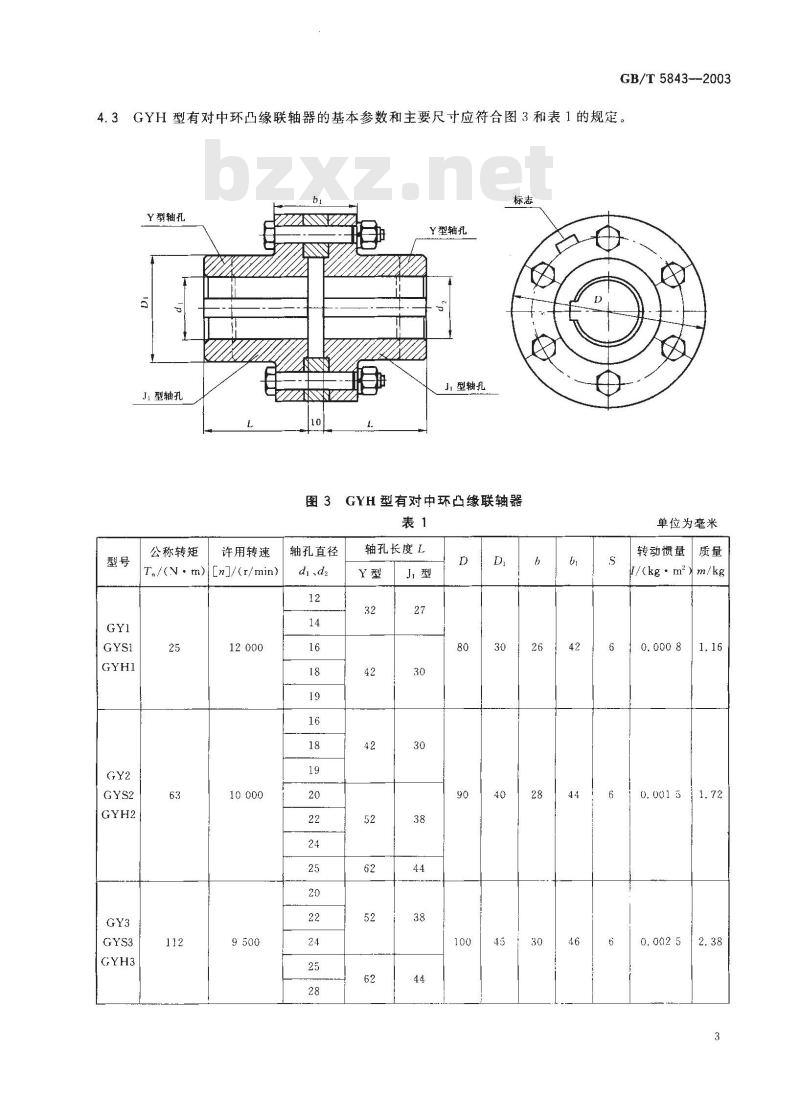

4.3GYH型有对中环凸缘联轴器的基本参数和主要尺寸应符合图3和表1的规定，b
Y型轴孔
J型轴孔
公称转矩
许用转速
Y型轴孔
小，型轴孔
图3GYH型有对中环凸缘联轴器
轴孔直径
Th/(N.m)/EnJ/(r/min)
di、d2
轴孔长度L
单位为毫米
转动惯量
I/(kg·m2
0, 002 512. 38
GB/T5843—2003
公称转矩
许用转速
T./(N . m)/[n]/(r/min)
轴孔直径

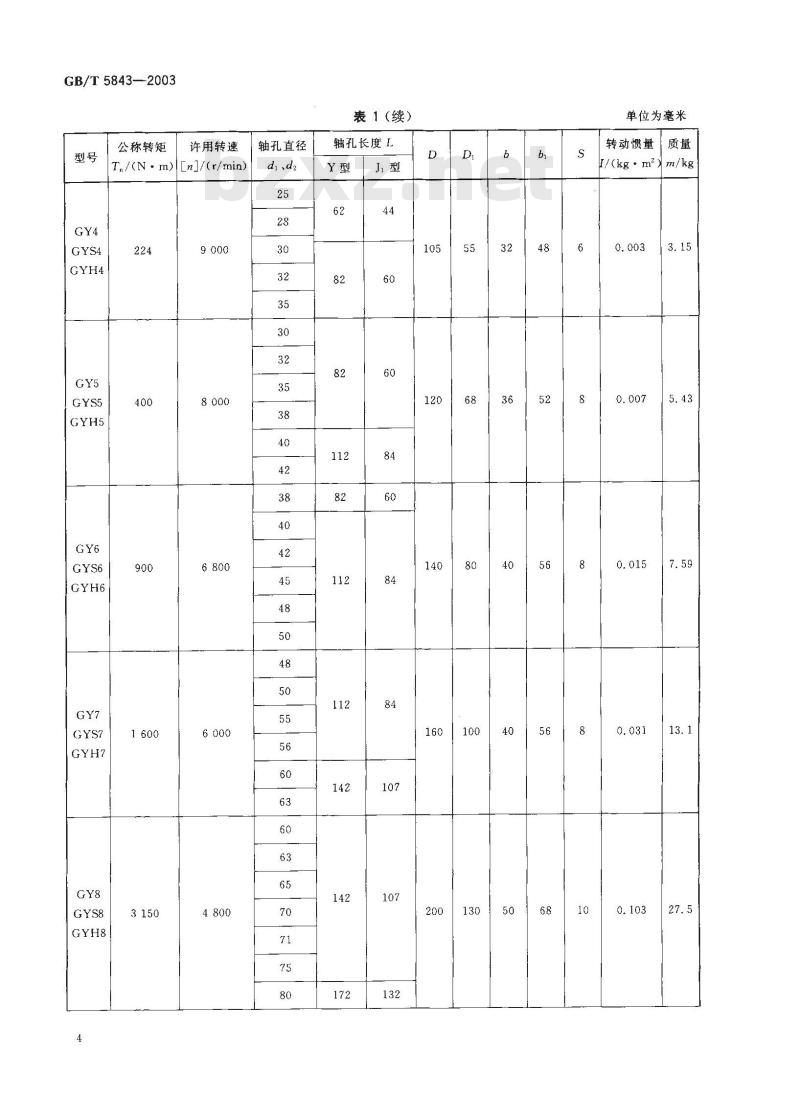

表1（续）
轴孔长度 L
1601100
单位为毫米
转动惯量质量
I/(kg·m2）bzxz.net
0.0033.15
公称转矩
T,/(N·m)
100000
许用转速
Cn]/(r/min)
轴孔直径
di、d2
表1（续）
轴孔长度L
352282
380260
4601320
注：质量、转动惯量是按GY型联轴器Y/Ji轴孔组合型式和最小轴孔直径计算的4.4联轴器的标记方法及轴孔和联结型式与尺寸按GB/T3852的规定。5技术要求
5.1联轴器应符合本标准要求，并按规定程序批准的产品图样和技术文件制造。5.2联轴器主要零件的材料应符合表2的规定。s
GB/T5843-2003
单位为毫米
转动惯量
1/(kg.m2）m/kg
19.978611.9
GB/T5843--2003
零件名称
半联轴器
对中环
性能等级8.8级
性能等级8级
GB/T 699
GB/T 5782
GB/T 27
GB/T 6170
5.3联轴器组装时，两半联轴器
一端轴孔对另一端轴孔的同轴度按GB/T11844—1996附录B表B4规
定的9级。
5.4使用凸缘联轴器时应具有安全防护装置。检验规则
出厂检验
6.1.1每套联轴器出厂前应按第4章和图样的要求进行检验。6.1.2每套联轴器均应经制造厂产品质量检验部门检验合格，并附有产品质量合格证，方可出厂。6.2型式检验
系列首制产品或当产品结构、材料、工艺有较大改变、合同规定时，应进行型式检验，6.2.1检验项目
检验项目按6.1.1的规定。
6.2.2抽样与组批规则
联轴器首批产量小于10台时抽检1台，10～~50台时，抽检2台，50台以上抽检3台。首次抽检不合格时加倍，再不合格时全数检验。7
标志、包装与贮存
7.1标志
7.1.1两个半联轴器应按图示部位打上型号标志。7.1.2每套联轴器的合格证上应注明下列内容：a)
联轴器名称、型号和标准号；
b）制造厂名称；
出厂日期；
d）检验合格标记。
7.2包装
7.2.1联轴器清洗后应按GB/T4879的规定进行防锈包装。7.2.2包装要求应按GB/T13384的规定。7.2.3联轴器外包装箱上的标志应符合GB/T191和GB/T6388的规定。7.3购存
7.3.1联轴器应存放在清洁、干燥通风，避免日晒、雨淋的环境中，存放期内避免与酸、碱、有机溶剂等物质接触。
7.3.2在遵守7.3.1的情况下，制造厂应保证产品从出厂日起，在两年的贮存期内其性能仍应符合本标准的规定。
