【国家标准(GB)】 建筑排水用 硬聚氯乙烯管件

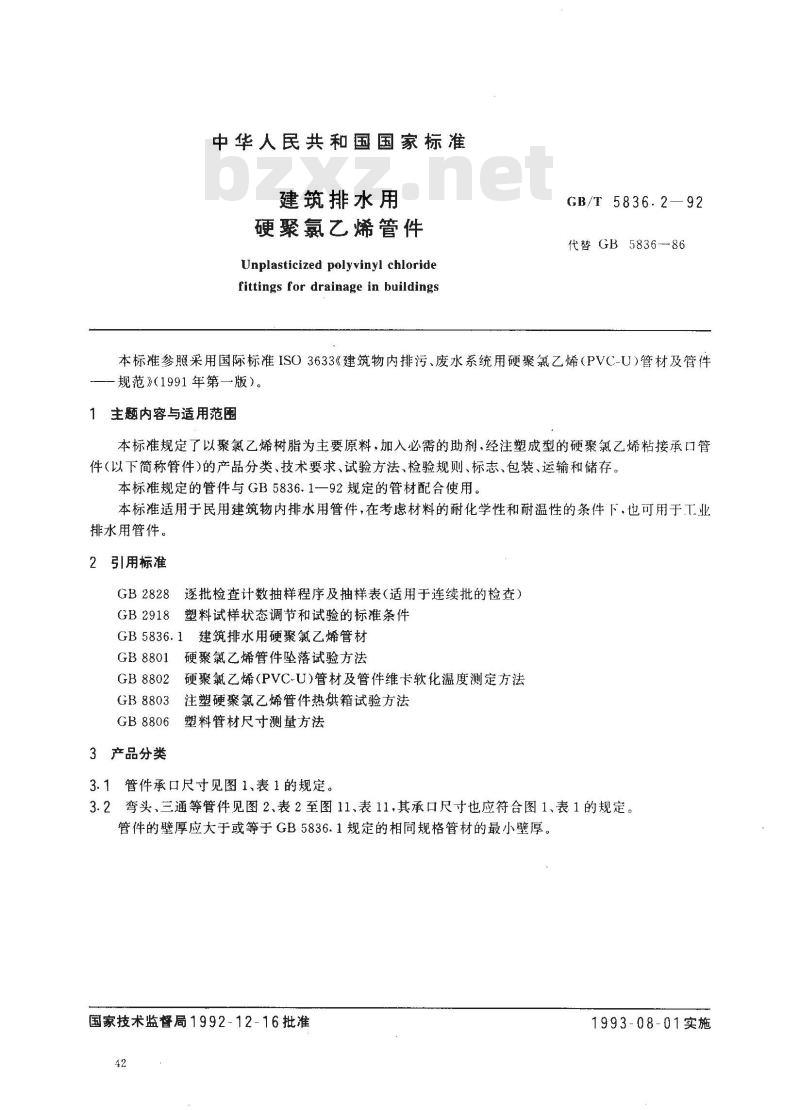

中华人民共和国国家标准
建筑排水用
硬聚氯乙烯管件
Unplasticized polyvinyl chloridefittings for drainage in buildingsGB/T 5836.2—92
代替GB 5836--86
本标准参照采用国际标准ISO3633《建筑物内排污、废水系统用硬聚氯乙烯（PVC-U)管材及管件规范》（1991年第一版）。
1主题内容与适用范围
本标准规定了以聚氯乙烯树脂为主要原料，加入必需的助剂，经注塑成型的硬聚氯乙烯粘接承口管件(以下简称管件)的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准规定的管件与GB5836.1一92规定的管材配合使用。本标准适用于民用建筑物内排水用管件，在考虑材料的耐化学性和耐温性的条件下，也可用于工业排水用管件。
2引用标准
GB 2828
逐批检查计数抽样程序及抽样表（适用于连续批的检查）塑料试样状态调节和试验的标准条件GB 2918
GB5836.1建筑排水用硬聚氯乙烯管材GB 8801
GB 8802
GB 8803
硬聚氯乙烯管件坠落试验方法
硬聚氯乙烯(PVC-U)管材及管件维卡软化温度测定方法注塑硬聚氯乙烯管件热烘箱试验方法塑料管材尺寸测量方法
GB 8806
3产品分类
3.1管件承口尺寸见图1、表1的规定。3.2弯头、三通等管件见图2、表2至图11、表11，其承口尺寸也应符合图1、表1的规定。管件的壁厚应大于或等于GB5836.1规定的相同规格管材的最小壁厚。国家技术监督局1992-12-16批准42
1993-08-01实施
公称直径
GB/T5836.2—92
8888888888:

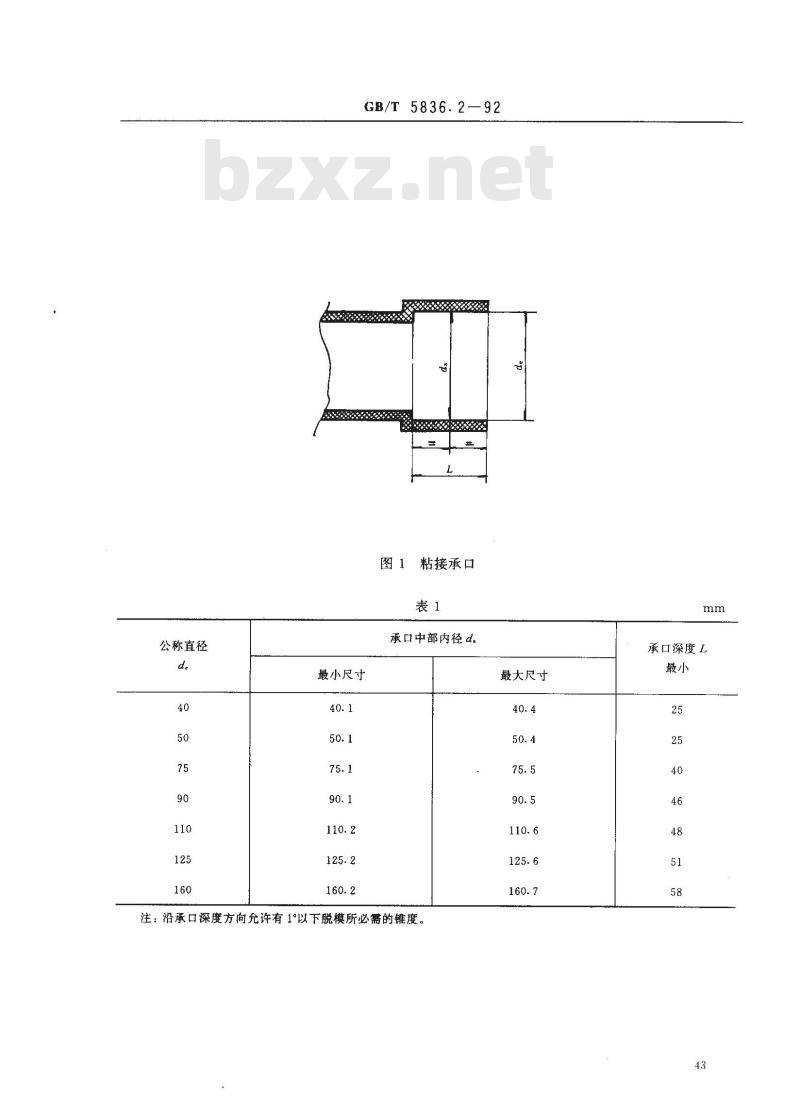

图1粘接承口
承口中部内径d。
最小尺寸
注：沿承口深度方向允许有1°以下脱模所必需的锥度。a
最大尺寸
承口深度L
公称直径d。
GB/T 5836.2-92

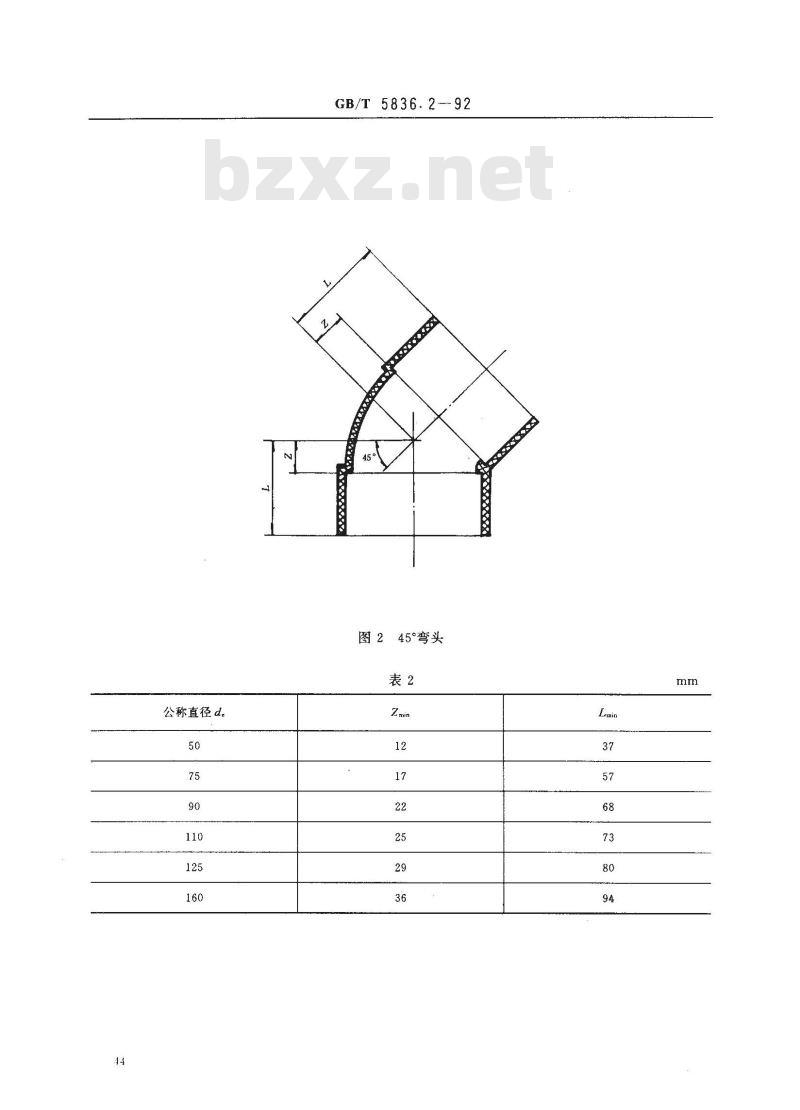

图245°弯头
Z mnin
公称直径d。
GB/T 5836.2—92

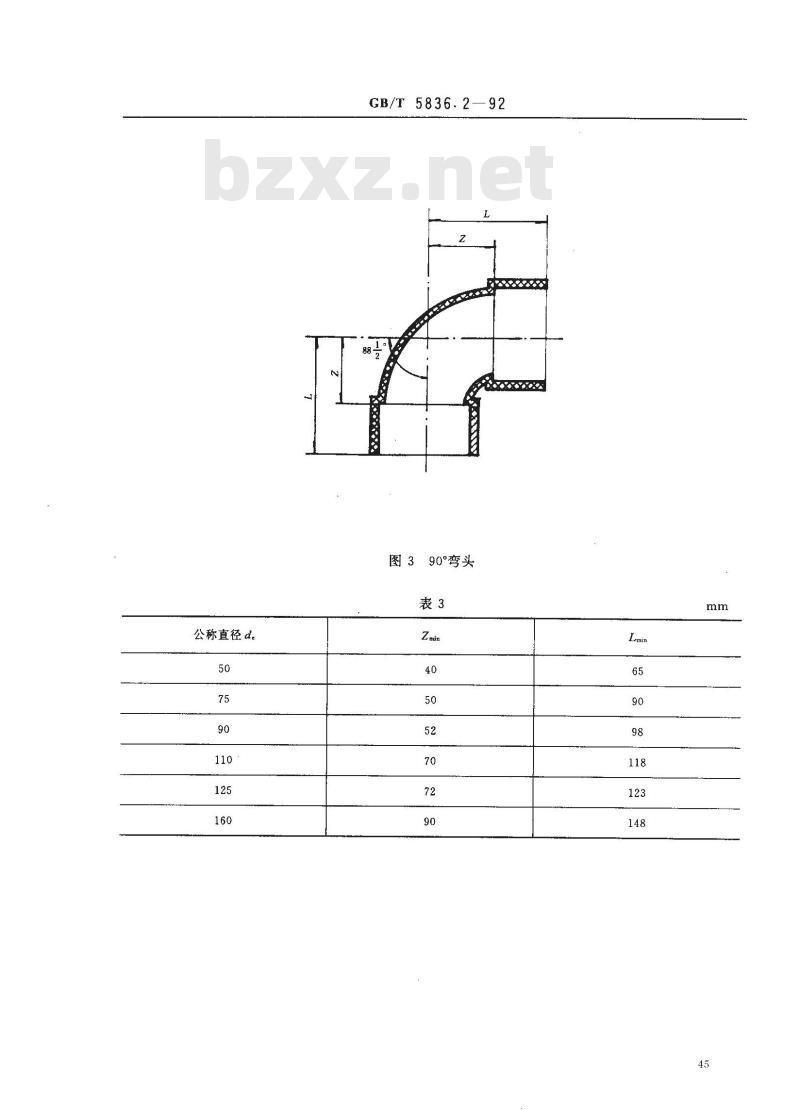

图390°弯头
公称直径d。
50×50
75×75
90×90
110×50
110×75
110×110
125×125
160×160
Z 2min
GB/T 5836. 2--92

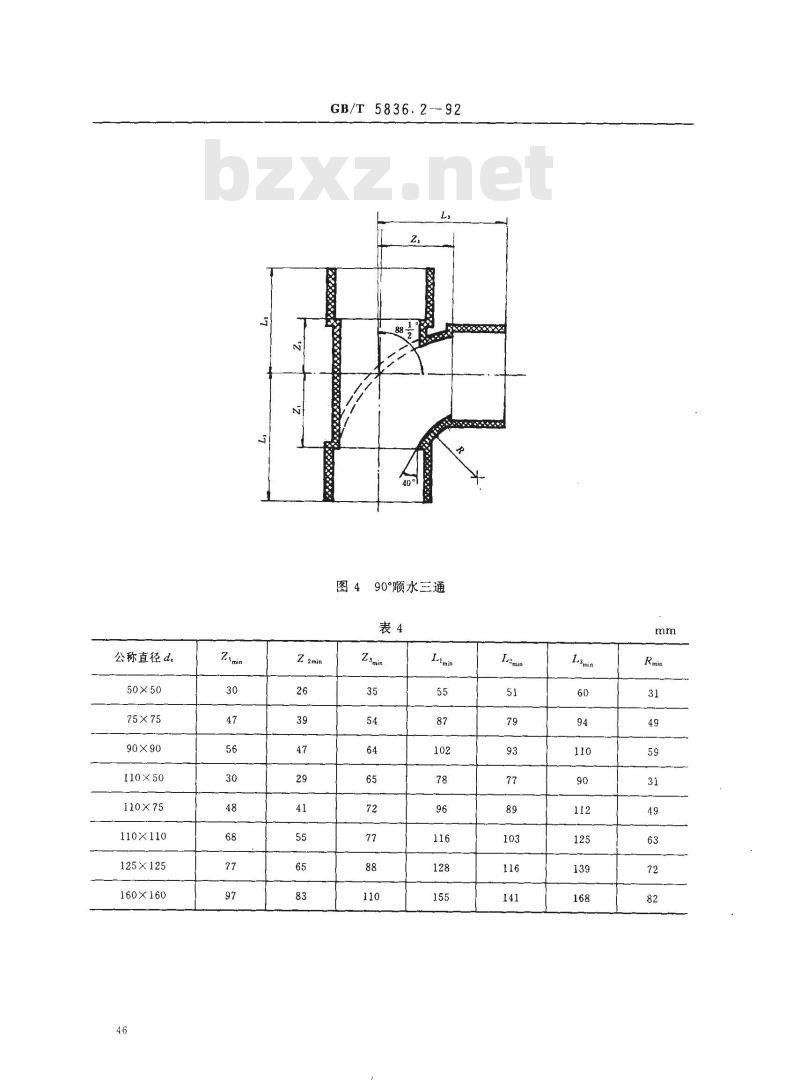

图490°顺水三通
Ls3min
公称直径d。
50×50
75×50
75×75
90×50
90×90
110x50
110×75
110×110
125×50
125×75wwW.bzxz.Net
125×110
125×125
160×75
160×90
160×110
160×125
160×160
GB/T 5836.2—92
545°斜三通
Z amin
公称直径d。
110×50
110×75
GB/T 5836.2—
图６瓶型三通
公称直径d。
75×75
90×90
110×50
110×75
110x110
125×125
160×160
GB/T 5836.2--92
图7正四通
公称直径d。
50×50
75×50
75×75
90×50
90×90
110×50
110×75
110×110
125×50
125×75
125×110
125×125
160×75
160×90
160×110
160×125
160×160
GB/T 5836.2--92
图8斜四通
公称直径d。
50×50
75×75
90×90
110×50
110x75
110x110
125×125
160×160
ZAamin
GB/T 5836.2-92
图９直角四通
GB/T 5836.2-92
公称直径d。
50×40
图10异径管
75×50
90×75
110x50
110×75
110×90
125×50
125×75
125×90
125×110
160×50
160×75
160×90
160×110
160×125
公称直径d。
4技术要求
GB/T 5836.2-92
图11管箍
4.1颜色
管件一般为灰色，其他颜色可由供需双方商定。4.2外观
管件内外壁应光滑、平整。不允许有气泡、裂口和明显的痕纹、凹陷、色泽不均及分解变色线。管件应完整无缺损，浇口及溢边应修除平整。4.3规格尺寸偏差
4.3.1管件承口中部平均内径和承口深度应符合图1、表1的规定。4.3.2管件壁厚应大于或等于GB5836.1规定的同规格管材的壁厚。4.4管件物理机械性能应符合表12的规定。表12
维卡软化温度，℃
烘箱试验
坠落试验
无破裂
无破裂
试验方法
