UDC69.028：003
中华人民共和国国家标准
GB5825—86
建筑门窗扇开、关
方向和开、关面的标志符号
Symbolic designation of direction of openingand closing and faces of doors and windows建标
1986-01-31发布
1986-11-01实施
国家技术监督局发布
工程建设标准全文信息系统
工程建设标准全文信息系统

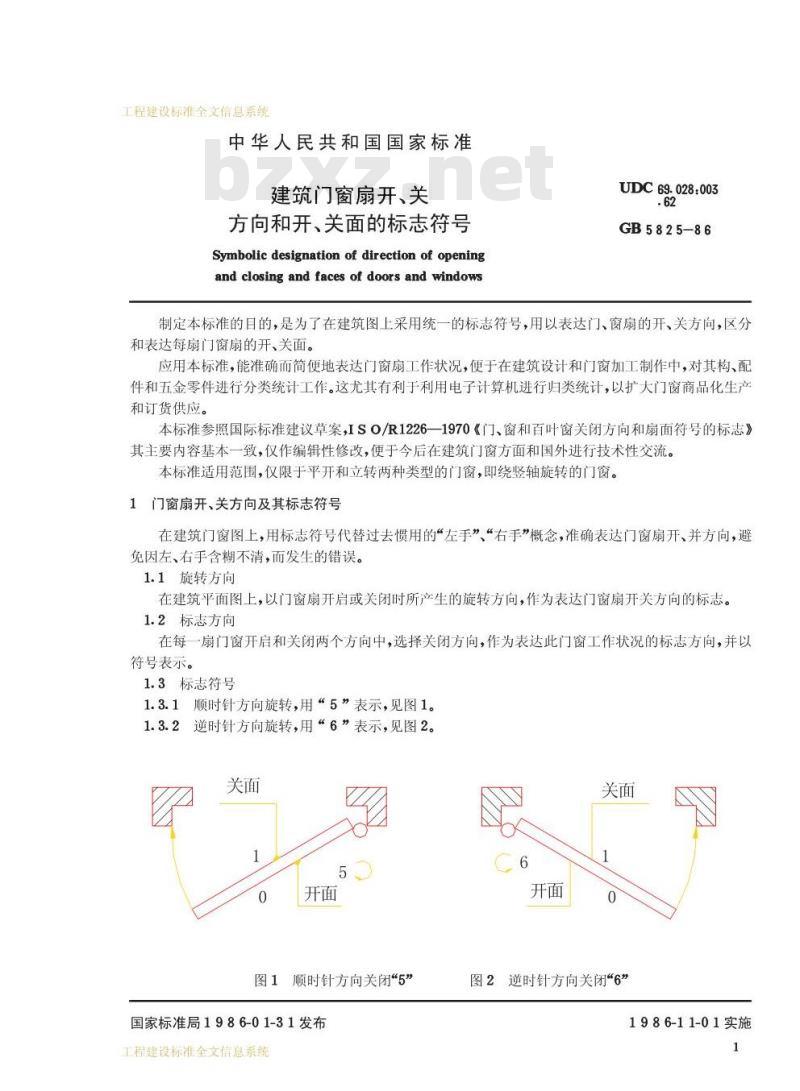

中华人民共和国国家标准
建筑门窗扇开、关
方向和开、关面的标志符号
Symbolicdesignation of direction of openingand closing and faces of doors andwindowsUDC69.028:003
GB5825—86
制定本标准的目的，是为了在建筑图上采用统一的标志符号，用以表达门、窗扇的开、关方向，区分和表达每扇门窗扇的开、关面。应用本标准，能准确而简便地表达门窗扇工作状况，便于在建筑设计和门窗加工制作中，对其构、配件和五金零件进行分类统计工作。这尤其有利于利用电子计算机进行归类统计，以扩大门窗商品化生产和订货供应。
本标准参照国际标准建议草案，ISO/R1226—1970《门、窗和百叶窗关闭方向和扇面符号的标志》其主要内容基本一致，仅作编辑性修改，便于今后在建筑门窗方面和国外进行技术性交流。本标准适用范围，仅限于平开和立转两种类型的门窗，即绕竖轴旋转的门窗。1门窗扇开、关方向及其标志符号在建筑门窗图上，用标志符号代替过去惯用的“左手”“右手”概念，准确表达门窗扇开、并方向，避免因左、右手含糊不清，而发生的错误。1.1旋转方向
在建筑平面图上，以门窗扇开启或关闭时所产生的旋转方向，作为表达门窗扇开关方向的标志。1.2标志方向
在每一扇门窗开启和关闭两个方向中，选择关闭方向，作为表达此门窗工作状况的标志方向，并以符号表示。
1.3标志符号
1.3.1顺时针方向旋转，用“5”表示，见图1。1.3.2逆时针方向旋转，用“6”表示，见图2。关面
图1顺时针方向关闭“5”
国家标准局1986-01-31发布
工程建设标准全文信息系统
图2逆时针方向关闭“6”
1986-11-01实施
工程建设标准全文信息系统
门窗扇开、关面及其标志符号
在建筑门窗图上，用标志符号区分其开、关面，并表明其开、关面位置，便于按其位置安装五金零件和门锁等配件。
2.1开面和关面
2.1.1在门窗扇开启方向的一面，称为此门窗扇的开面，见图1、2。2.1.2在门窗扇关闭方向的一面，称为此门窗扇的关面，见图1、2。2.2标志面

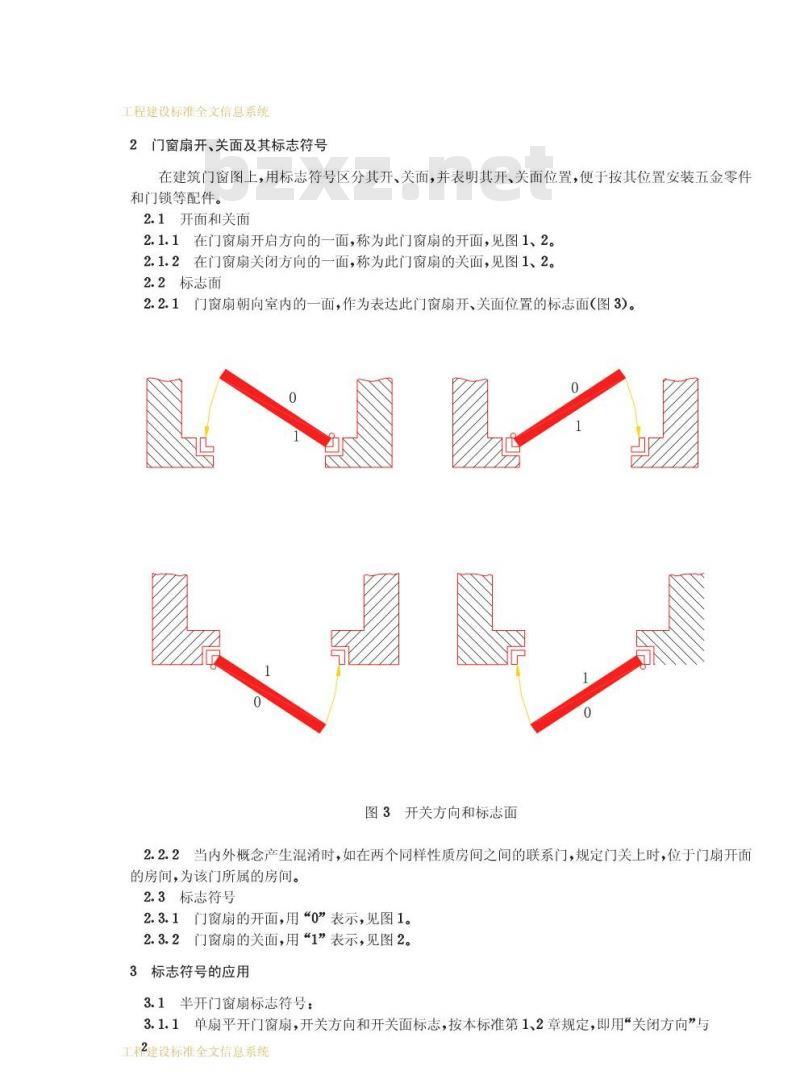

2.2.1门窗扇朝向室内的一面，作为表达此门窗扇开、关面位置的标志面（图3)。图3开关方向和标志面
2.2.2当内外概念产生混淆时，如在两个同样性质房间之间的联系门，规定门关上时，位于门扇开面的房间，为该门所属的房间。
2.3标志符号
2.3.1门窗扇的开面，用“0”表示，见图1。2.3.2门窗扇的关面，用“1”表示，见图2。3标志符号的应用
3.1半开门窗扇标志符号：
3.1.1单扇平开门窗扇，开关方向和开关面标志，按本标准第1、2章规定，即用“关闭方向”与工程建设标准全文信息系统
工程建设标准全文信息系统
“标志面”两个标志符号表示。3.1.2多扇平开门窗扇，应分别按每个单扇表示。3.2转门、立转窗标志符号：

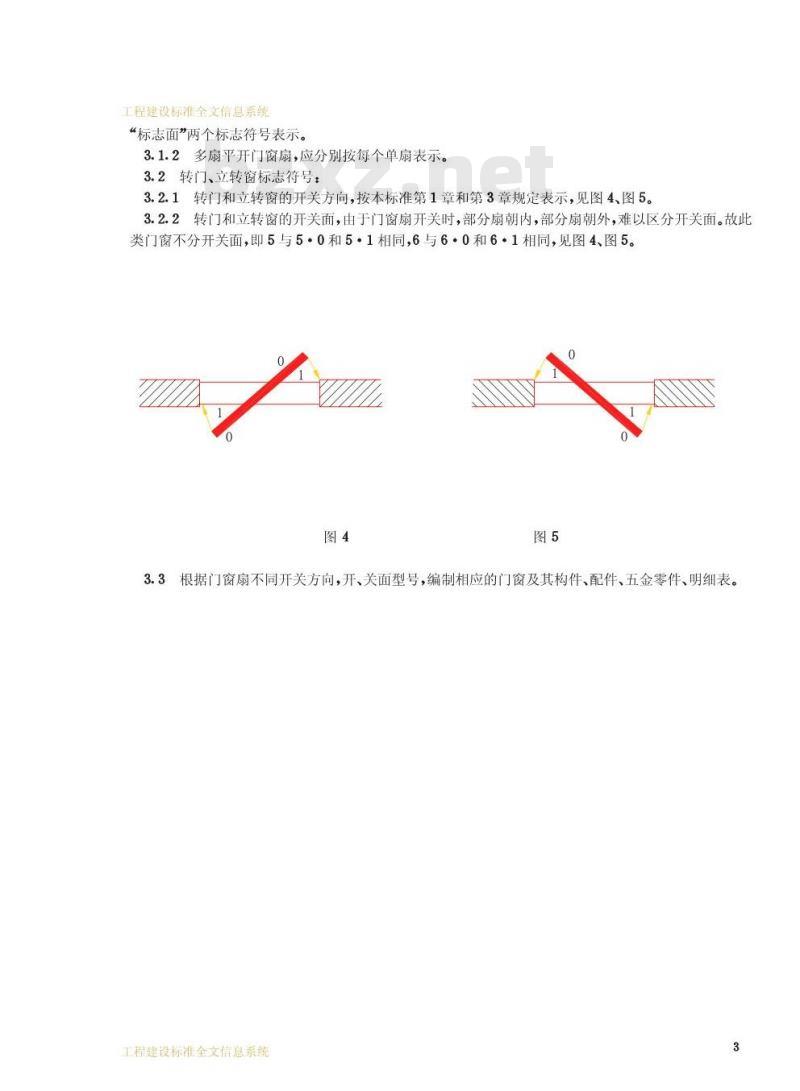

3.2.1转门和立转窗的开关方向，按本标准第1章和第3章规定表示，见图4、图5。3.2.2转门和立转窗的开关面，由于门窗扇开关时，部分扇朝内，部分扇朝外，难以区分开关面。故此类门窗不分开关面，即5与5·0和5·1相同，6与6·0和6·1相同，见图4、图5。图4
3根据门窗扇不同开关方向，开、关面型号，编制相应的门窗及其构件、配件、五金零件、明细表。3.3
工程建设标准全文信息系统
工程建设标准全文信息系统
附录A
(补充件）

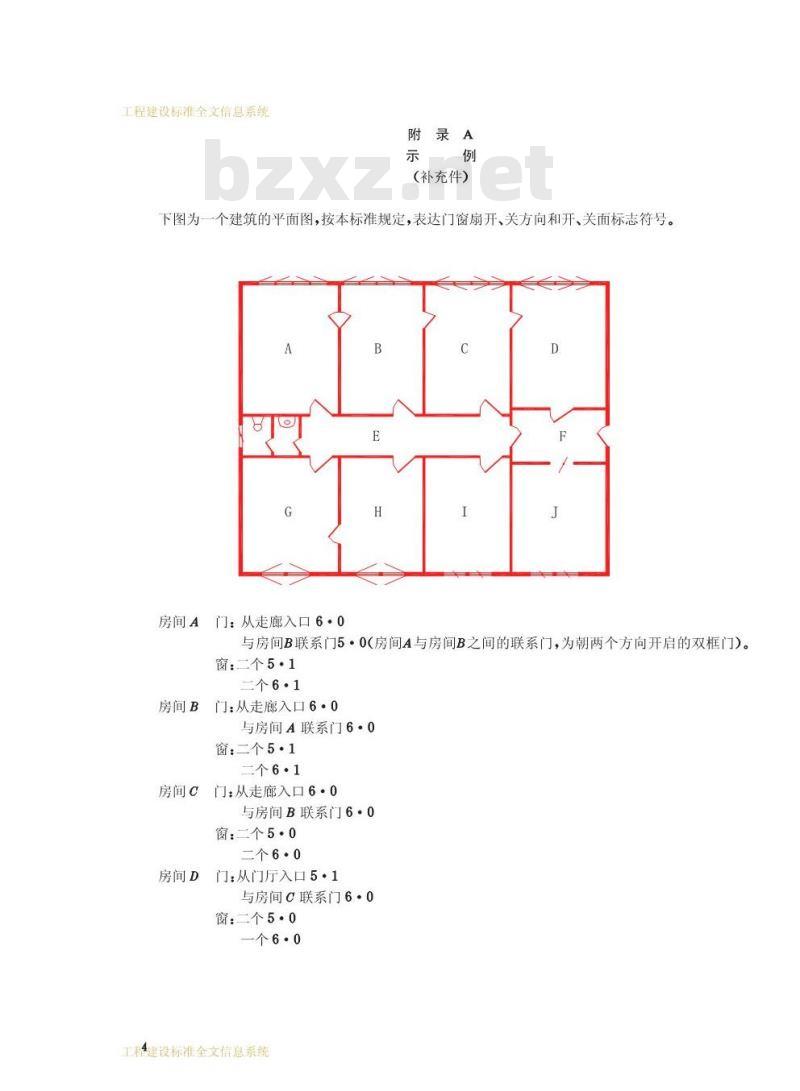

下图为一个建筑的平面图，按本标准规定，表达门窗扇开、关方向和开、关面标志符号。D
房间A门：从走廊入口6·0
与房间B联系门5·0（房间A与房间B之间的联系门，为朝两个方向开启的双框门）。窗：二个5·1
二个6·1
B门：从走廊入口6·0
房间B
与房间A联系门6·0
窗：二个5·1
二个6·1
房间C
门：从走廊入口6·0
与房间B联系门6·0
窗：二个5·0
二个60
房间D门：从门厅入口5·1
与房间C联系门6·0
窗：二个5·0
一个6·0
工程建设标准全文信息系统
工程建设标准全文信息系统
门：入口5·0
房间G
与房间H联系门6·0
个5·0带百叶窗6·1
一个6·0带百叶窗5·1
房间H
房间1
房间J
走廊E
门厅F
入口5·0
一个5·0带百叶窗6·1
一个6·0带百叶窗5·1
入口5·0
二个6
入口5
二个6
入口6·1
大门入口5·0
入口二个5.0
窗：一个5
如门窗扇尺寸、材料等其他方面都相同，则可进行归类统计，便于编制此建筑门窗构、配件和五金零件等明细表。
总计门：5一个
5.0七个，61七个
5.1一个,6·1个
窗：5一个，6四个bZxz.net
5·1四个，6·1四个
5.0六个，6·0五个
百叶窗：5·1二个，61二个
工程建设标准全文信息系统
工程建设标准全文信息系统
附录B
符号的选择
（补充件）
选用5、6、0、1为门窗扇开关方向和开关面符号，理由如下：B.1旋转方向
B.1.1用阿拉伯数字标注，为的是便于将门窗扇开关类型输入电子计算机，进行归类统计。B.1.2顺时针方向旋转，用数字“5”表示，是因为“5”字尾部笔划有顺时针旋转之意。B.1.3逆时针方向旋转，用数字“6”表示，因“6”在数字自然排列中，是紧着5的。且6的尾部笔划有逆时针方向旋转之意。
B.2面的识别
B.2.1用阿拉伯数字来标注开关面，是为了便于利用电子计算机进行程序计算。B.2.2开面选用零（0）表示，因为其符号外形，与字母O相似，而“开”这个词，在英语中，为“open”，是以0作为词首的。
B.2.3关面用数字1,因为1在数字自然排列中，是紧着（0）的。附加说明：
本标准由中华人民共和国城乡建设环境保护部提出。本标准由中国建筑技术发展中心中国建筑标准设计研究所归口。本标准由北京建筑工程学院负责起草。本标准主要起草人万国安。
