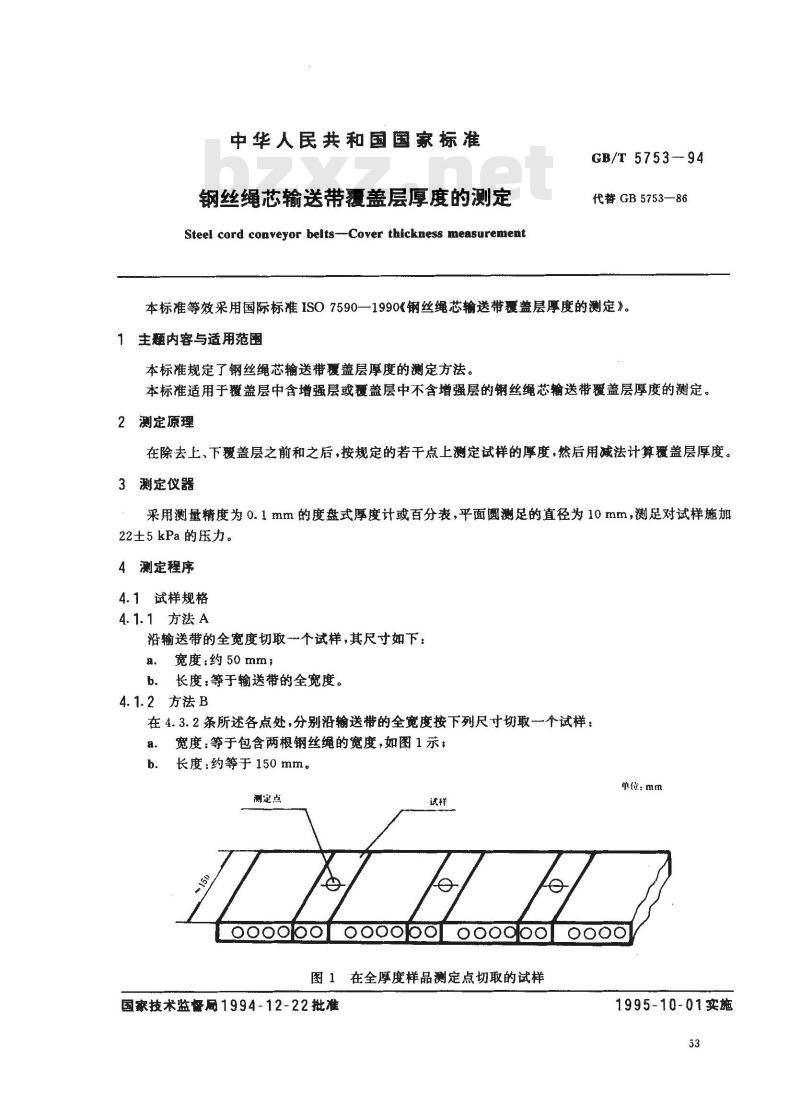

中华人民共和国国家标准
钢丝绳芯输送带盖层厚度的测定Steel cord conveyor belts-Cover thickness measurementGB/T 5753—94
代替GB5753—86
本标准等效采用国际标准ISO7590—1990《钢丝绳芯输送带覆盖层厚度的测定》。1主题内容与适用范围
本标准规定了钢丝绳芯输送带覆盖层厚度的测定方法。本标准适用于覆盖层中含增强层或覆盖层中不含增强层的钢丝绳芯输送带覆盖层厚度的测定。2测定原理
在除去上、下覆盖层之前和之后，按规定的若干点上测定试样的厚度，然后用减法计算覆盖层厚度。3测定仪器
采用测量精度为0.1mm的度盘式厚度计或百分表，平面圆测足的直径为10mm，测足对试样施加22士5kPa的压力。
4测定程序
4.1试样规格
4.1.1方法A
沿输送带的全宽度切取一个试样，其尺寸如下：a.宽度：约50mm；
b、长度：等于输送带的全宽度。4.1.2方法B
在4.3.2条所述各点处，分别沿输送带的全宽度按下列尺寸切取一个试样：宽度：等于包含两根钢丝绳的宽度，如图1示；a.
长度：约等于150mm。
测定点
oooooooooobol
000000
图1在全厚度样品测定点切取的试样国家技术监督局1994-12-22批准单位：mm
1995-10-01实施免费标准bzxz.net
GB/T 5753—94

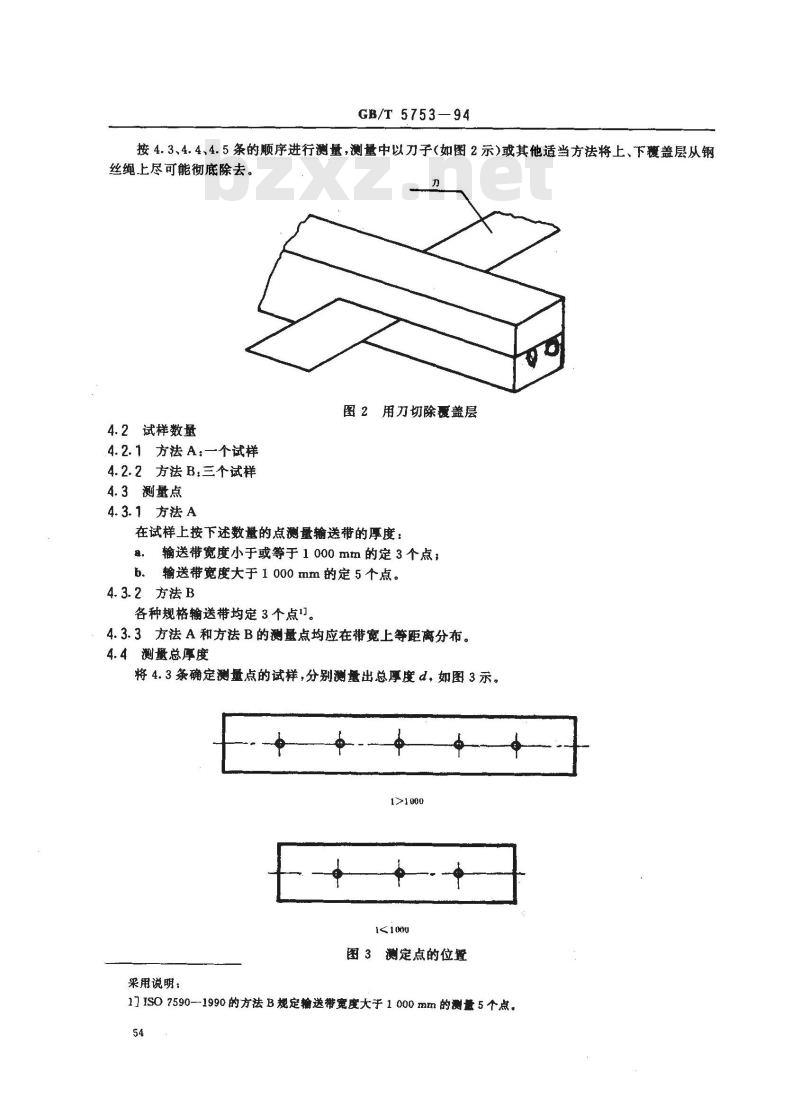

按4.3、4.4、4.5条的顺序进行测量，测量中以刀子（如图2示）或其他适当方法将上、下覆盖层从钢丝绳上尽可能彻底除去。
图2用力切除覆盖层
4.2试样数量
4.2.1方法A：一个试样
4.2.2方法B，三个试样
4.3测量点
4.3.1方法A
在试样上按下述数量的点测量输送带的厚度：输送带宽度小于或等于1000mm的定3个点；a.
b. 输送带宽度大于 1 000 mm 的定 5 个点。4.3.2方法B
各种规格输送带均定3个点\。
4.3.3方法A和方法B的测量点均应在带宽上等距离分布。4.4测量总厚度
将4.3条确定测量点的试样，分别测量出总厚度d，如图3示。1>1000
图3测定点的位置
采用说明：
17 ISO7590-1990的方法B规定输送带宽度大于1000mm的测量5个点。54

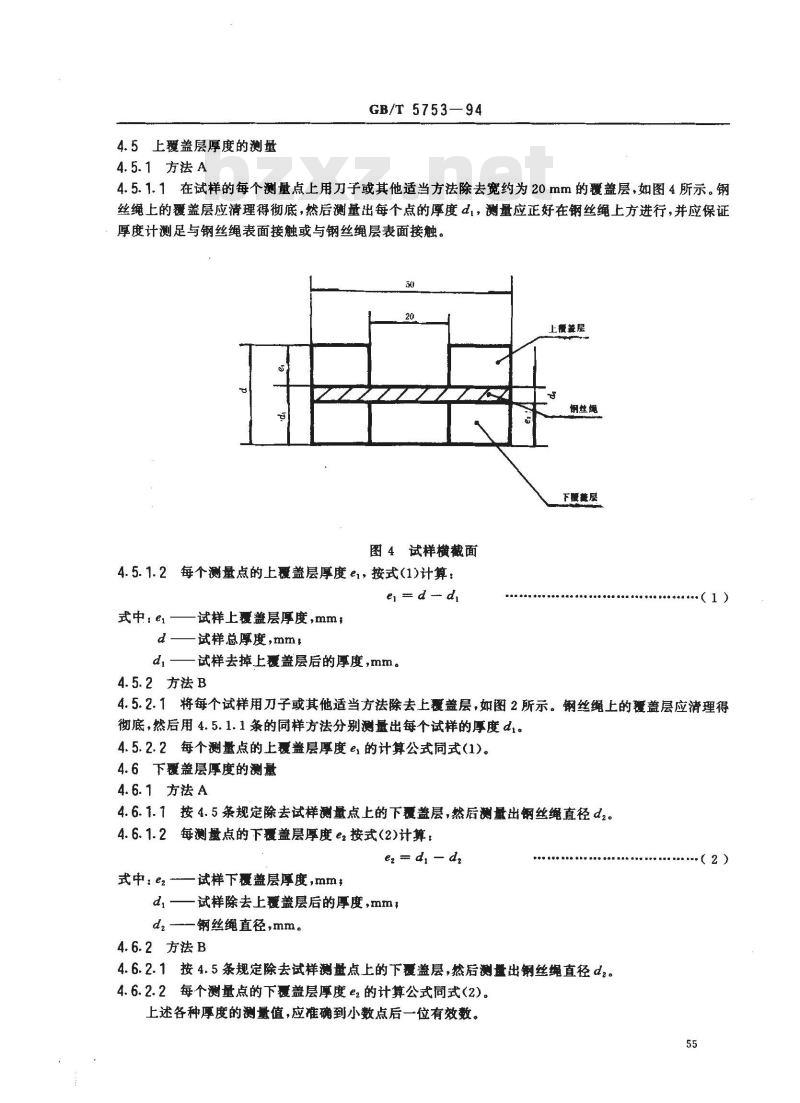

4.5上覆盖层厚度的测量
4.5.1方法A
GB/T5753—94
4.5.1.1在试样的每个测量点上用刀子或其他适当方法除去宽约为20mm的覆盖层，如图4所示。钢丝绳上的覆盖层应清理得彻底，然后测量出每个点的厚度di，测量应正好在钢丝绳上方进行，并应保证：厚度计测足与钢丝绳表面接触或与钢丝绳层表面接触。50
上覆盖层
钢丝绳
下覆截层
图4试样横截面
4.5.1.2每个测量点的上覆盖层厚度e1，按式(1)计算：er d - d,
式中：er —
试样上覆盖层厚度，mm，
一试样总厚度,mm，
d，—试样去掉上覆盖层后的厚度，mm。4.5.2方法B
（1）
4.5.2.1将每个试样用刀子或其他适当方法除去上覆盖层，如图2所示。钢丝绳上的覆盖层应清理得彻底，然后用4.5.1.1条的同样方法分别测量出每个试样的厚度dt。4.5.2.2每个测量点的上覆盖层厚度e的计算公式同式（1)。4.6下覆盖层厚度的测量
4.6.1方法A
4.6.1.1按4.5条规定除去试样测量点上的下覆盖层，然后测量出钢丝绳直径d2。4.6.1.24
每测量点的下覆盖层厚度e2按式(2)计算：ezdr-d
式中：e2试样下覆盖层厚度，mm，d，试样除去上覆盖层后的厚度，mm，d2-—钢丝绳直径,mm。
4.6.2方法B
4.6.2.1按4.5条规定除去试样测量点上的下覆盖层，然后测量出钢丝绳直径d。4.6.2.2每个测量点的下覆盖层厚度e2的计算公式同式(2)。上述各种厚度的测量值，应准确到小数点后一位有效数。（2）

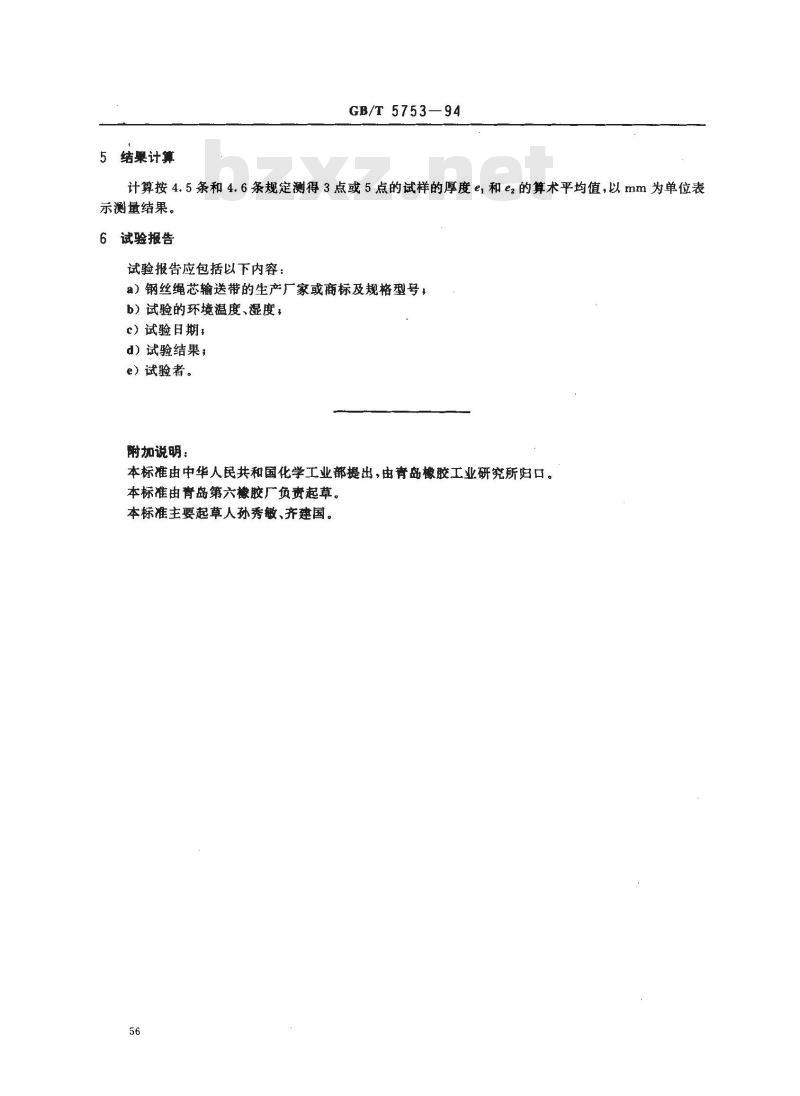

结果计算
GB/T5753—94
计算按4.5条和4.6条规定测得3点或5点的试样的厚度e和e2的算术平均值，以mm为单位表示测量结果。
6试验报告
试验报告应包括以下内容：
a）钢丝绳芯输送带的生产厂家或商标及规格型号：b）试验的环境温度、湿度，
c）试验日期；
d）试验结果；
e）试验者。
附加说明：
本标准由中华人民共和国化学工业部提出，由青岛橡胶工业研究所归口。本标准由岛第六橡胶厂负责起草。本标准主要起草人孙秀敏、齐建国。56
