【国家标准(GB)】 硫化橡胶或热塑性橡胶试验用试样和制品尺寸的测定

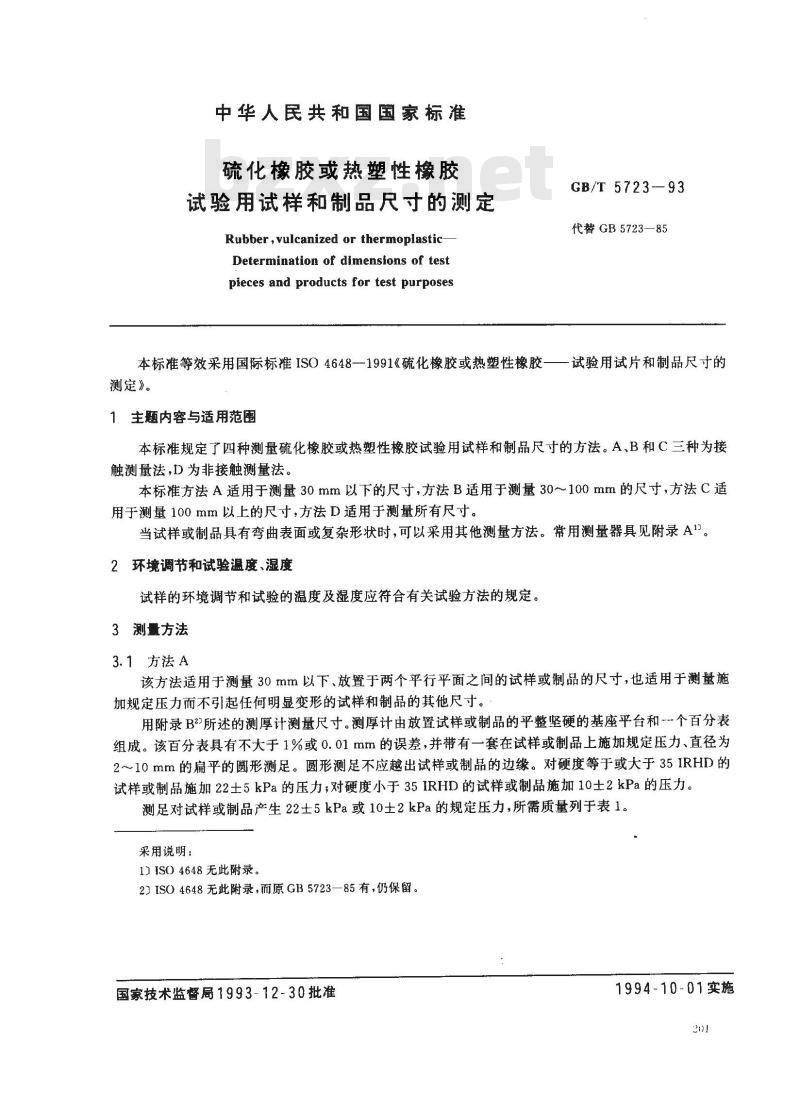

中华人民共和国国家标准
硫化橡胶或热塑性橡胶
试验用试样和制品尺寸的测定
Rubber,vulcanized or thermoplasticDetermination of dimensions of testpieces and products for test purposesGB/T 5723-—93
代替GB5723—85
本标准等效采用国际标准ISO4648一1991《硫化橡胶或热塑性橡胶——试验用试片和制品尺寸的测定》。
1主题内容与适用范围
本标准规定了四种测量硫化橡胶或热塑性橡胶试验用试样和制品尺寸的方法。A、B和C三种为接触测量法,D为非接触测量法。
本标准方法A适用于测量30mm以下的尺寸，方法B适用于测量30~100mm的尺寸，方法C适用于测量100mm以上的尺寸，方法D适用于测量所有尺寸。当试样或制品具有弯曲表面或复杂形状时，可以采用其他测量方法。常用测量器具见附录A\。2环境调节和试验温度、湿度wwW.bzxz.Net
试样的环境调节和试验的温度及湿度应符合有关试验方法的规定。3测量方法
3.1方法A
该方法适用于测量30mm以下、放置于两个平行平面之间的试样或制品的尺寸，也适用于测量施加规定压力而不引起任何明显变形的试样和制品的其他尺寸。用附录B\所述的测厚计测量尺寸。测厚计由放置试样或制品的平整坚硬的基座平台和个百分表组成。该百分表具有不大于1%或0.01mm的误差，并带有一套在试样或制品上施加规定压力、直径为2～10mm的扁平的圆形测足。圆形测足不应越出试样或制品的边缘。对硬度等于或大于35IRHD的试样或制品施加22士5kPa的压力；对硬度小于35IRHD的试样或制品施加10士2kPa的压力。测足对试样或制品产生22士5kPa或10士2kPa的规定压力，所需质量列于表1。采用说明：
1)IS04648无此附录
2）ISO4648无此附录，而原GB5723—85有，仍保留。国家技术监督局1993-12-30批准1994-10-01实施

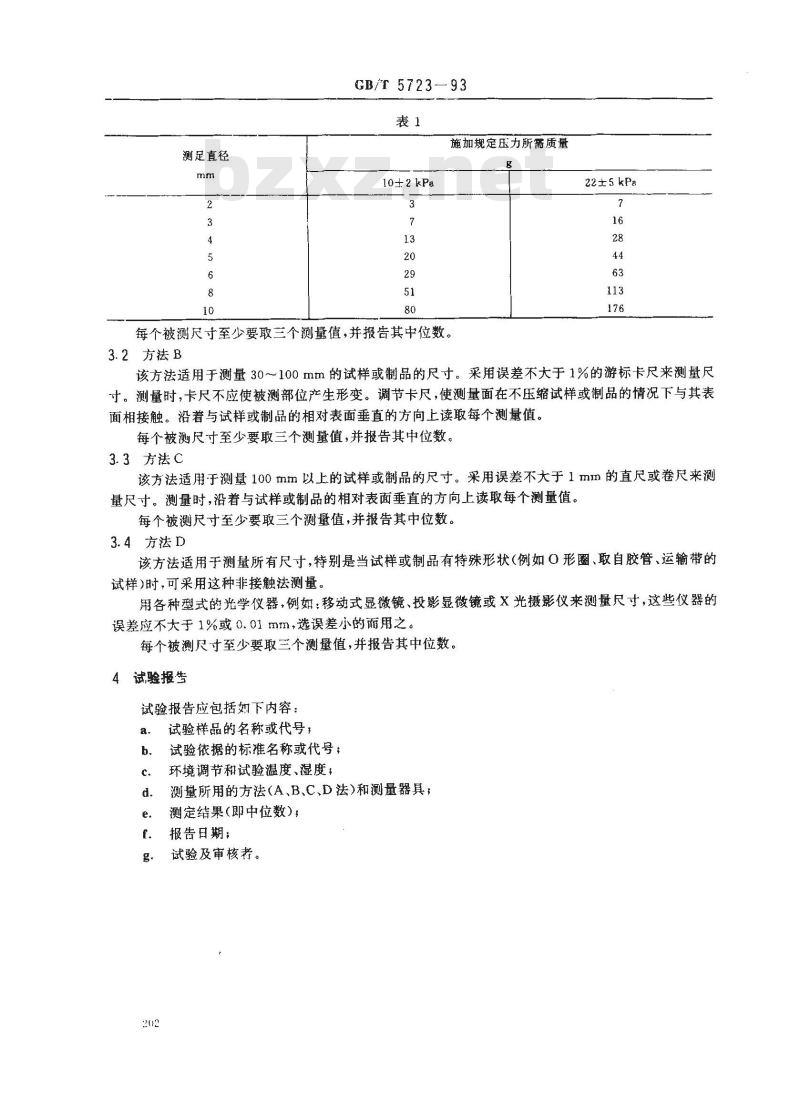

测足直径
GB/T 5723—93
施加规定压力所需质量
10+2kPa
每个被测尺寸至少要取三个测量值，并报告其中位数。22±5kPa
3.2方法B
该方法适用于测量30~~100mm的试样或制品的尺寸。采用误差不大于1%的游标卡尺来测量尺寸。测量时，卡尺不应使被测部位产生形变。调节卡尺，使测量面在不压缩试样或制品的情况下与其表面相接触。沿着与试样或制品的相对表面垂直的方向上读取每个测量值。每个被测尺寸至少要取三个测量值，并报告其中位数。3.3方法C
该方法适用于测量100mm以上的试样或制品的尺寸。采用误差不大于1mm的直尺或卷尺来测量尺寸。测量时，沿着与试样或制品的相对表面垂直的方向上读取每个测量值。每个被测尺寸至少要取三个测量值，并报告其中位数。3.4方法D
该方法适用于测量所有尺寸，特别是当试样或制品有特殊形状(例如○形圈、取自胶管、运输带的试样)时，可采用这种非接触法测量。用各种型式的光学仪器，例如：移动式显微镜、投影显微镜或X光摄影仪来测量尺寸，这些仪器的误差应不大于1%或0.01mm，选误差小的而用之。每个被测尺寸至少要取三个测量值，并报告其中位数。4试验报告
试验报告应包括如下内容：
试验样品的名称或代号，
试验依据的标准名称或代号；
环境调节和试验温度、湿度，
测量所用的方法(A、B、C、D法)和测量器具；测定结果(即中位数)；
报告日期；
试验及审核者。
方法分类
万能工具显微镜
大型工具显徽镜
非接触法
读数显微镜
投影仪
GB/T 5723—93

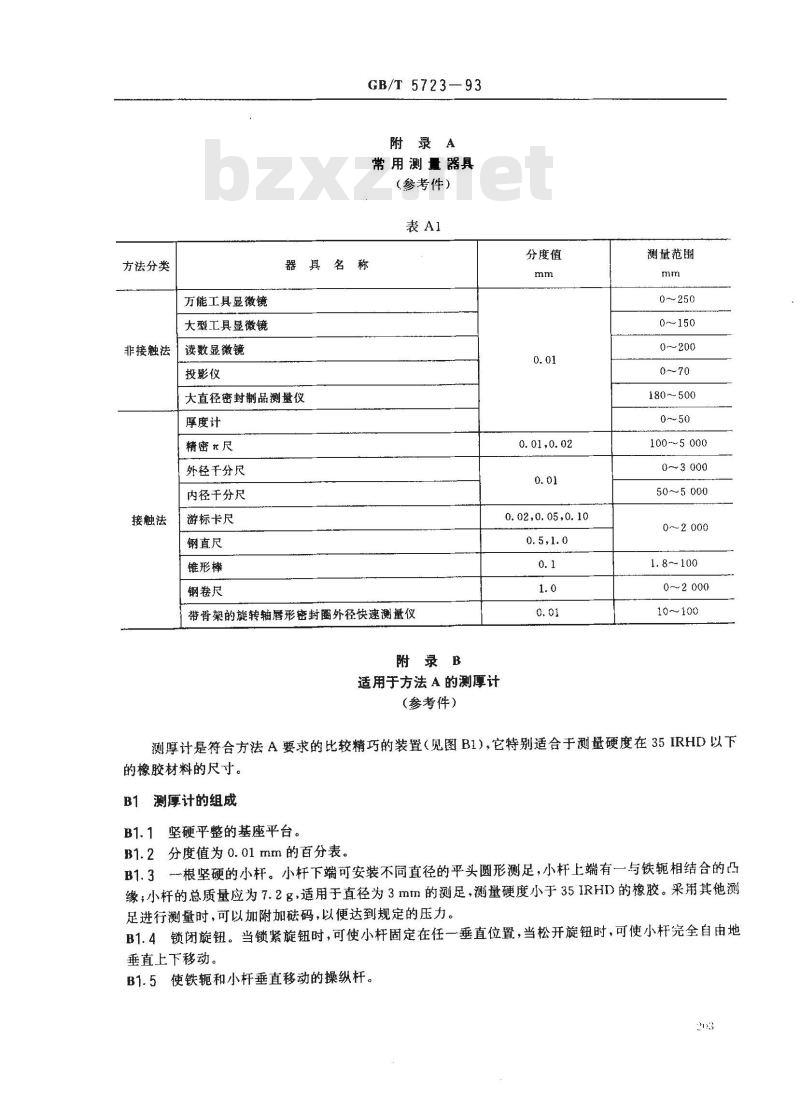

附录A
常用测量器具
(参考件）
器具名称
大直径密封制品测量仪
厚度计
精密尺
外径千分尺
内径千分尺
接触法
游标卡尺
钢直尺
锥形棒
钢卷尺
带骨架的旋转轴居形密封图外径快速测量仪附录B
适用于方法A的测厚计
（参考件）
分度值
0. 01,0. 02
0. 02,0. 05,0. 10
测量范围
0～250
0～200
0～70
180~500
100~~5 000
0~3000
50～5000
0～2000
0～2000
10~100
测厚计是符合方法A要求的比较精巧的装置（见图B1），它特别适合于测量硬度在35IRHD以下的橡胶材料的尺寸。
测厚计的组成
B1.1坚硬平整的基座平台。
B1.2分度值为0.01mm的百分表。一根坚硬的小杆。小杆下端可安装不同直径的平头圆形测足，小杆上端有一与铁轭相结合的凸B1.3
缘；小杆的总质量应为7.2g，适用于直径为3mm的测足，测量硬度小于35IRHD的橡胶。采用其他测足进行测量时，可以加附加磁码，以便达到规定的压力。B1.4锁闭旋钮。当锁紧旋钮时，可使小杆固定在任一垂直位置，当松开旋钮时，可使小杆完全自由地垂直上下移动。
B1.5使铁轭和小杆垂直移动的操纵杆。23
百分表
锁紫旋钮
量块（试样）
B2测厚计的使用方法
GB/T 5723--93

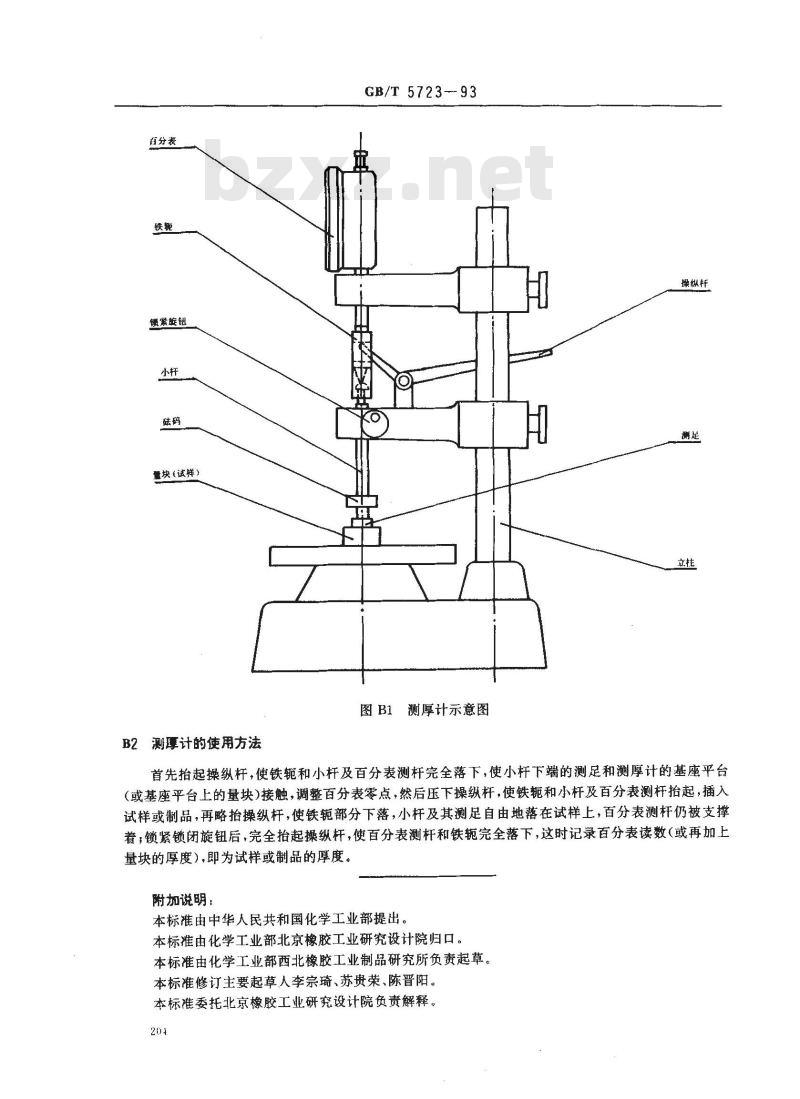

图B1测厚计示意图
操纵杆
首先抬起操纵杆，使铁轭和小杆及百分表测杆完全落下，使小杆下端的测足和测厚计的基座平台（或基座平台上的量块)接触，调整百分表零点，然后压下操纵杆，使铁轭和小杆及百分表测杆抬起，插入试样或制品，再略抬操纵杆，使铁轭部分下落，小杆及其测足自由地落在试样上，百分表测杆仍被支撑着；锁紧锁闭旋钮后，完全抬起操纵杆，使百分表测杆和铁轭完全落下，这时记录百分表读数（或再加上量块的厚度），即为试样或制品的厚度。附加说明：
本标准由中华人民共和国化学工业部提出。本标准由化学工业部北京橡胶工业研究设计院归口。本标准由化学工业部西北橡胶工业制品研究所负责起草。本标准修订主要起草人李宗琦、苏贵荣、陈晋阳。本标准委托北京橡胶工业研究设计院负责解释。20
