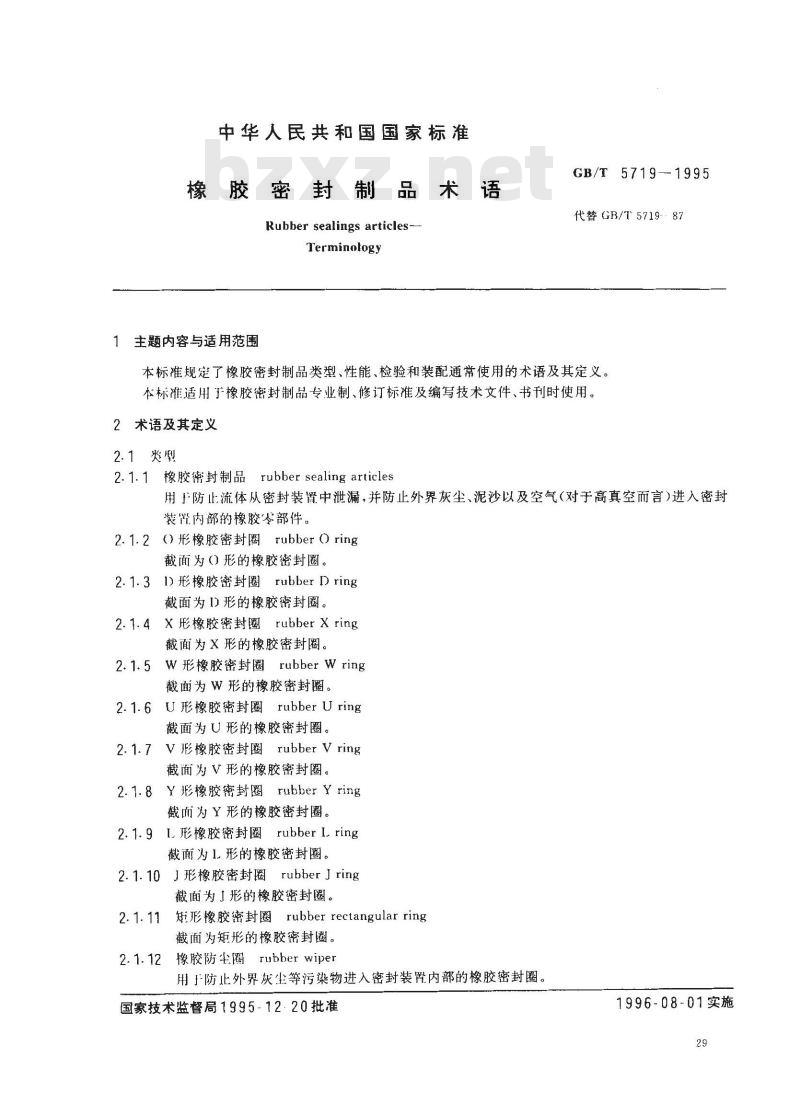

中华人民共和国国家标准
橡胶密封制品术语
Rubber sealings articles--
Terminology
1主题内容与适用范围
GB/T 5719--1995
代替GB/T571987
本标准规定了橡胶密封制品类型、性能、检验和装配通常使用的术语及其定义。本标准适用于橡胶密封制品专业制、修订标准及编写技术文件、书刊时使用。2术语及其定义
2.1类型
2.1.1橡胶密封制品rubbersealing articles用手防止流体从密封装置中泄漏，并防止外界灰尘、泥沙以及空气（对于高真空而言）进入密封装置内部的橡胶岑部件。下载标准就来标准下载网
2.1.2（）形橡胶密封圈rubberring截面为（）形的橡胶密封圈。
2.1.31)形橡胶密封圈rubberDring截面为I)形的橡胶密封圈。
2.1.4X形橡胶密封圈rubberXring截面为 X形的橡胶密封圈。
W形橡胶密封圈rubberWring
截面为W形的橡胶密封圈。
2.1.6U形橡胶密封圈　rubber Uring截面为U形的橡胶密封圈。
2.1.7Ｖ形橡胶密封圈rubber V ring截面为V形的橡胶密封圈。
2.1.8Y形橡胶密封圈rubberYring截面为Y形的橡胶密封圈。
2.1.9 形橡胶密封圈rubber I.ring截面为1.形的橡胶密封圈。
2.1.10J形橡胶密封圈rubberJring截面为」形的橡胶密封圈。
矩形橡胶密封圈rubberrectangularring2. 1. 11
截面为矩形的橡胶密封圈。
橡胶防尘圈Tubber wiper
用于防止外界炭尘等污染物进入密封装置内部的橡胶密封圈。国家技术监督局1995-12.20批准1996-08-01实施
GB/T 5719- 1995

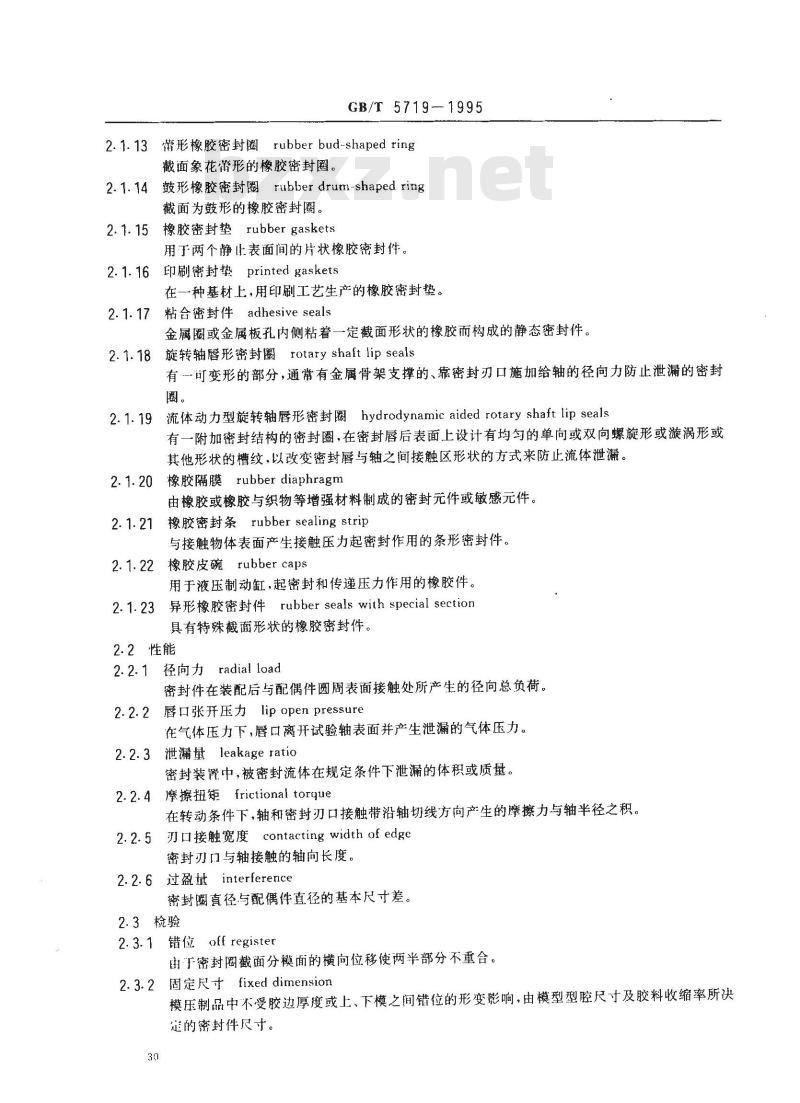

2.1.13形橡胶密封圈rubber bud-shaped ring截面象花葡形的橡胶密封圈。
2.1.14鼓形橡胶密封圈rubberdrum-shapedring截面为鼓形的橡胶密封圈。
2.1.15橡胶密封垫rubber gaskets用于两个静止表面间的片状橡胶密封件。2.1.16印刷密封垫printed gaskets在一种基材上，用印刷工艺生产的橡胶密封垫。2.1.17粘合密封件adhesive seals金属圈或金属板孔内侧粘着一定截面形状的橡胶而构成的静态密封件。2.1.18旋转轴唇形密封圈rotaryshaft lipseals有可变形的部分，通常有金属骨架支撑的、靠密封刃口施加给轴的径向力防止泄漏的密封圈。
流体动力型旋转轴唇形密封圈hydrodynamic aided rotary shaft lip seals2. 1.19江
有一附加密封结构的密封圈，在密封唇后表面上设计有均匀的单向或双向螺旋形或漩涡形或其他形状的槽纹，以改变密封唇与轴之间接触区形状的方式来防止流体泄漏。2.1.20橡胶隔膜rubberdiaphragm由橡胶或橡胶与织物等增强材料制成的密封元件或敏感元件。2.1.21橡胶密封条rubber sealing strip与接触物体表面产生接触压力起密封作用的条形密封件。2.1.22橡胶皮碗、rubber caps
用于液压制动缸，起密封和传递压力作用的橡胶件。2.1.23异形橡胶密封件rubber seals with special section具有特殊截面形状的橡胶密封件。2.2性能
2.2.1 径向力 radial load
密封件在装配后与配偶件圆周表面接触处所产生的径向总负荷。2.2.2唇口张开压力　lip open pressure在气体压力下，唇口离开试验轴表面并产生泄漏的气体压力。2.2.3 泄漏量 leakage ratio
密封装置中，被密封流体在规定条件下泄漏的体积或质量。摩擦扭矩 frictional torque
在转动条件下，轴和密封刃口接触带沿轴切线方向产生的摩擦力与轴半径之积。刃口接触宽度contactingwidth of edge2.2.5
密封刃门与轴接触的轴向长度。2.2.6过盈量interference
密封圈直径与配偶件直径的基本尺寸差。2.3检验
2.3.1错位off register
由于密封圈截面分模面的横向位移使两半部分不重合。2.3.2 固定尺寸 fixed dimension模压制品中不受胶边厚度或上、下模之间错位的形变影响，由模型型腔尺寸及胶料收缩率所决定的密封件尺寸。
3封模尺寸closure dimension
5719—1995

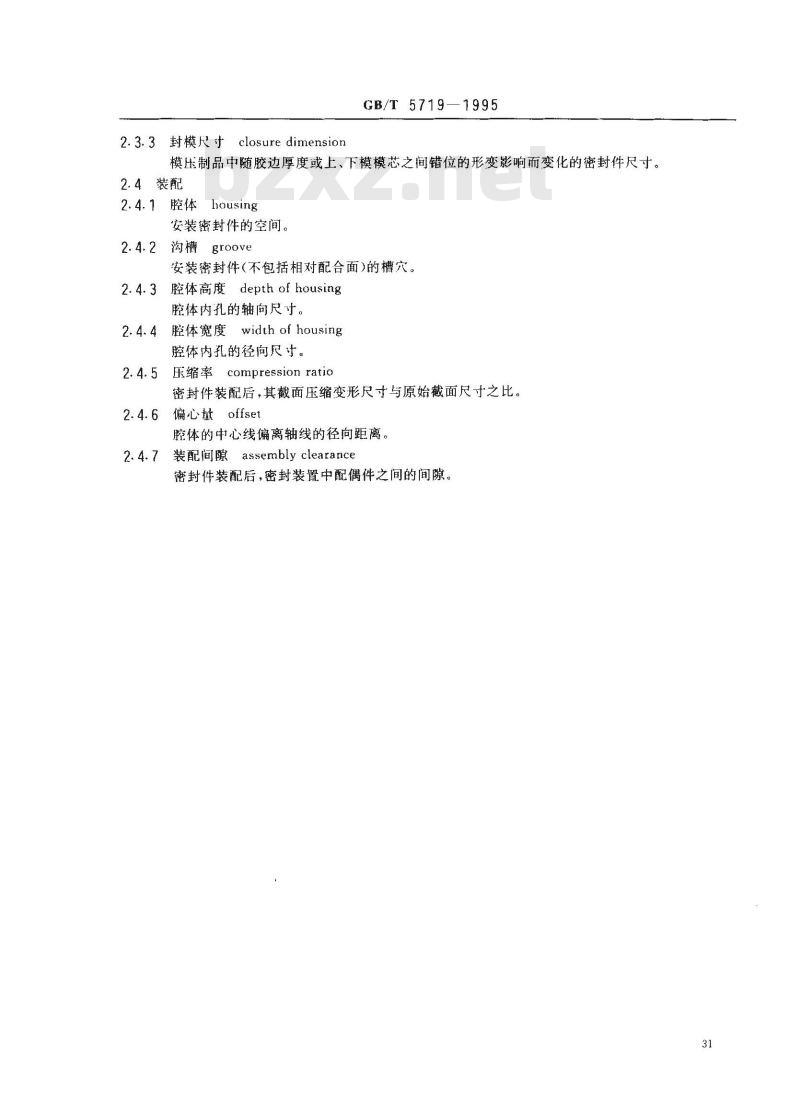

模压制品中随胶边厚度或上、下模模芯之间错位的形变影响而变化的密封件尺寸。2.4装配
2.4.1腔体housing
安装密封件的空间。
沟槽groove
安装密封件（不包括相对配合面)的槽穴。腔体高度depthof housing
腔体内孔的轴向尺寸。
腔体宽度widthof housing
腔体内孔的径向尺寸。
2.4.5压缩率
compression ratio
密封件装配后，其截面压缩变形尺寸与原始截面尺寸之比。偏心量offset
腔体的中心线偏离轴线的径向距离。装配间隙assembly clearance
密封件装配后，密封装置中配偶件之间的间隙。31
chun履口张开压力
封模尺寸
鼓形橡胶密封圈
固定尺寸
过盈量
径向力
矩形橡胶密封圈
lei带形橡胶密封圈
流体动力型旋转轴唇形密封圈
摩擦扭矩
偏心基
腔体高度
腔体宽度
GB/T 57191995

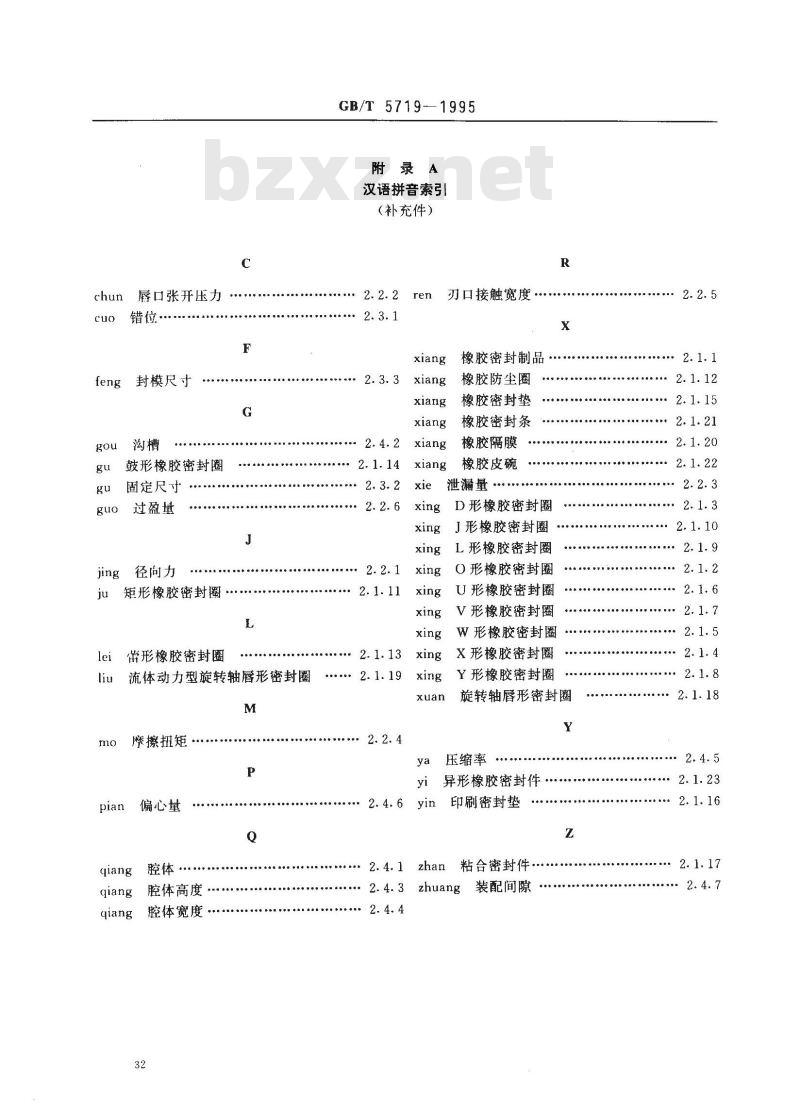

附录Ａ
汉语拼音索引
(补充件）
2.2. 2 ren
刃口接触宽度
橡胶密封制品
橡胶防尘圈
橡胶密封垫
橡胶密封条
橡胶隔膜
橡胶皮碗
泄漏量
D形橡胶密封圈
J形橡胶密封圈
..... 2.1.19
L形橡胶密封圈
O形橡胶密封圈
U形橡胶密封圈
V形橡胶密封圈
W形橡胶密封圈
X形橡胶密封圈
Y形橡胶密封圈
旋转轴唇形密封圈
压缩率
异形橡胶密封件·
印刷密封垫
粘台合密封件，
zhuang
装配间隙
.2.1.10
..2.1.23
adhesive seals
assembly clearance
closure dimension
compression ratio
contacting width of edge
depth of housing
fixed dirnension
frictional torque
groove
housing
GB/T 5719-—1995

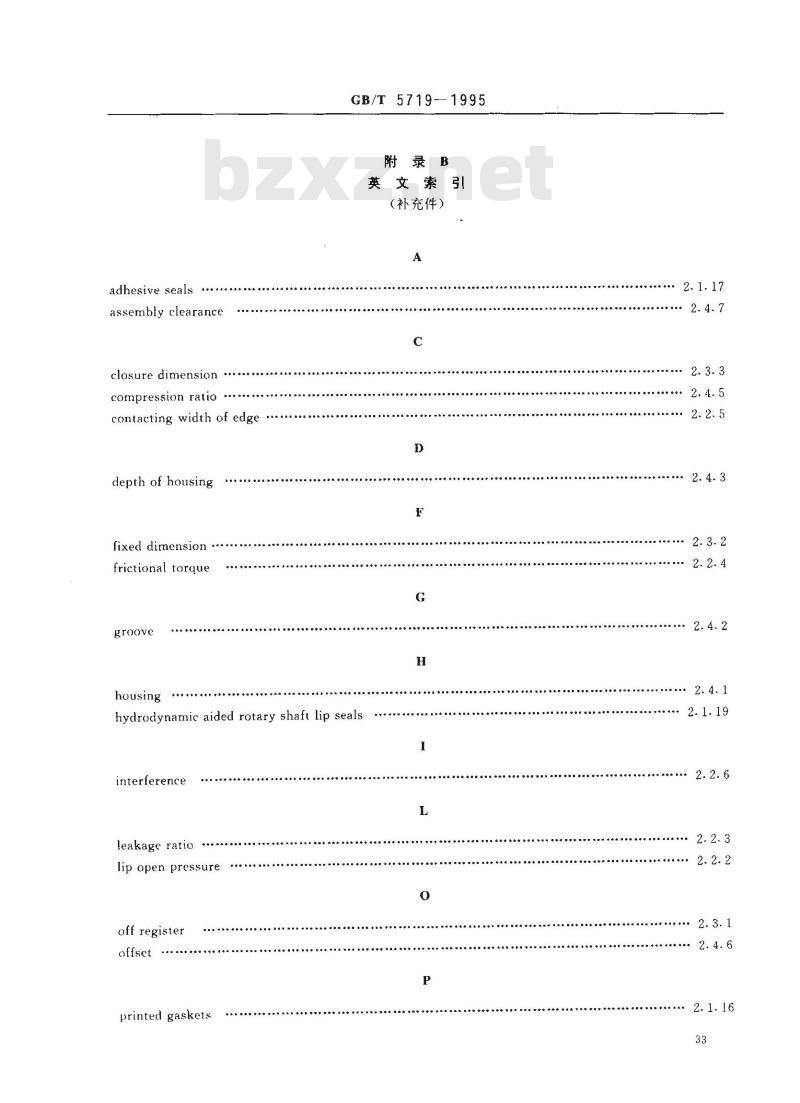

附录B
英文索引
(补充件）
hydrodynamic aided rotary shaft lip seals1
interference
leakage ratio
lip open pressure
off register
offset
printed gaskets
radial load *
rotary shaft lip seals
rubber bud-shaped ring
rubber caps
rubber diaphragm
rubber D ring
rubber drum-shaped ring
rubber gaskets
rubber J ring
rubber ring
rubber O ring
rubber rectangular ring
rubber sealing articles ..
rubber sealing strip
rubber seals with special sectionrubber U ring
rubber V ring
rubber W ring
rubber wiper
rubber X ring
rubber Y ring
.-+++*+
width of housing
