【国家标准(GB)】 离子交换树脂预处理方法

GB/T5476-1996

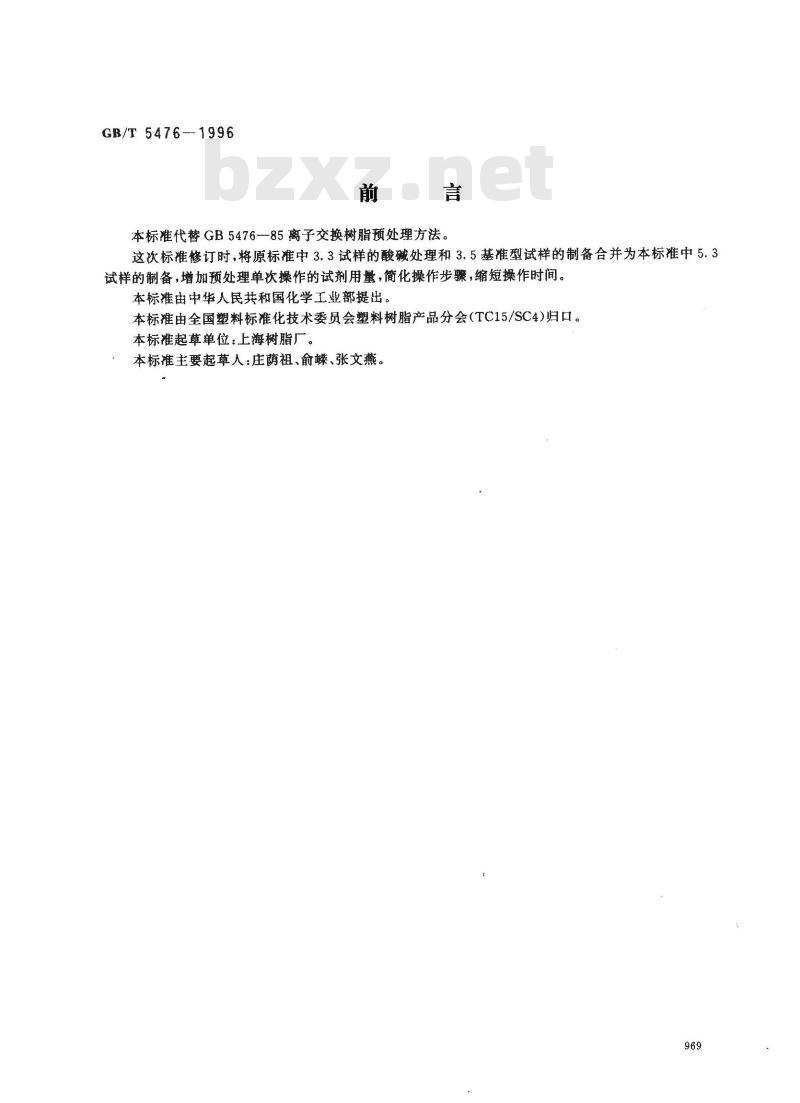

本标准代替GB5476—85离子交换树脂预处理方法。这次标准修订时，将原标准中3.3试样的酸碱处理和3.5基准型试样的制备合并为本标准中5.3试样的制备，增加预处理单次操作的试剂用量，简化操作步骤，缩短操作时间。本标由中华人民共和国化学工业部提出。本标准由全国塑料标准化技术委员会塑料树脂产品分会（TC15/SC4)归口。本标准起草单位：上海树脂厂。本标准主要起草人：庄荫祖、俞蝶、张文燕。969
1范围

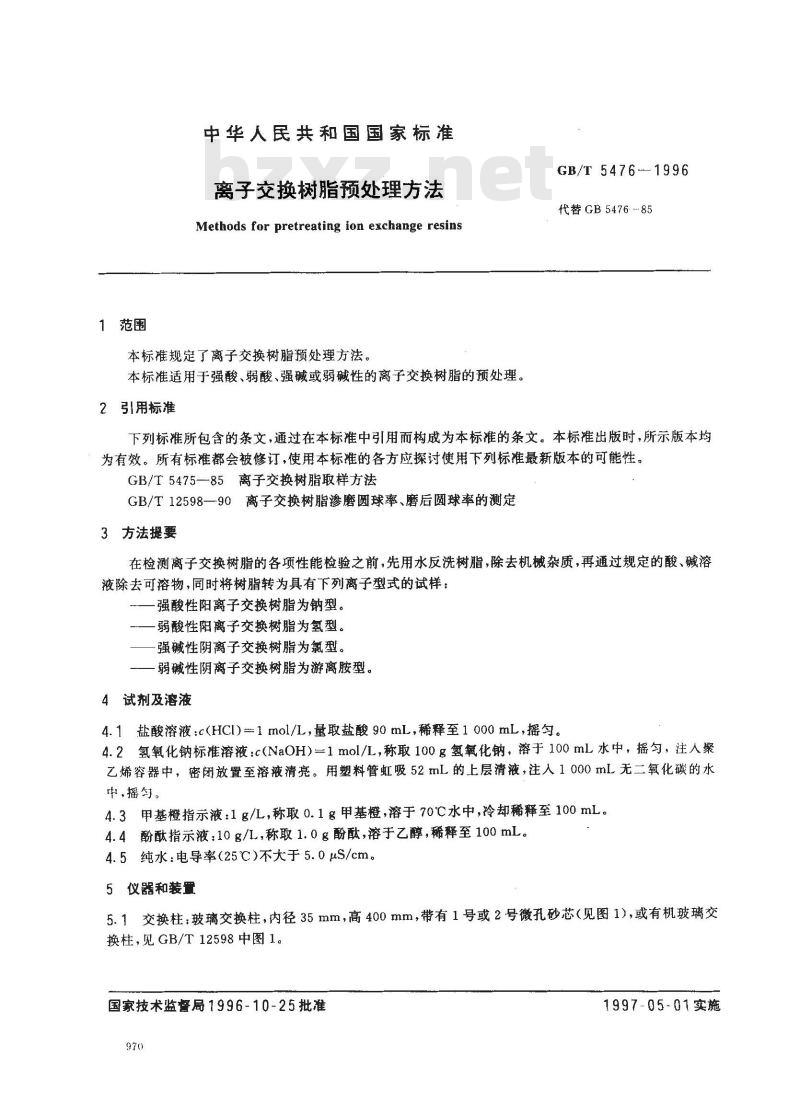

中华人民共和国国家标准
离子交换树脂预处理方法
Methods for pretreating ion exchange resins本标准规定了离子交换树脂预处理方法。本标准适用于强酸、弱酸、强碱或弱碱性的离子交换树脂的预处理。2引用标准
GB/T 5476-1996
代替GB5476--85
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 5475—85离子交换树脂取样方法GB/T12598—90离子交换树脂渗磨圆球率、磨后圆球率的测定3方法提要
在检测离子交换树脂的各项性能检验之前，先用水反洗树脂，除去机械杂质，再通过规定的酸、碱溶液除去可溶物，同时将树脂转为具有下列离子型式的试样：一强酸性阳离子交换树脂为钠型。弱酸性阳离子交换树脂为氢型。强碱性阴离子交换树脂为氯型。一弱碱性阴离子交换树脂为游离胺型。4试剂及溶液
4.1盐酸溶液：c(HCl)=1mol/L，量取盐酸90mL，稀释至1000mL，摇匀。4.2氢氧化钠标准溶液：c(NaOH)一1mol/L，称取100g氢氧化钠，溶于100mL水中，摇匀，注人聚乙烯容器中，密闭放置至溶液清亮。用塑料管虹吸52mL的上层清液，注人1000mL无二氧化碳的水甲，摇。
4.3甲基橙指示液：1g/L，称取0.1g甲基橙，溶于70℃C水中,冷却稀释至100mL。4.4酚酥指示液：10g/L，称取1.0g酚酞，溶于乙醇，稀释至100mL。4.5纯水：电导率（25℃）不大于5.0μS/cm。5仪器和装量
5.1交换柱：玻璃交换柱，内径35mm，高400mm，带有1号或2号微孔砂芯（见图1），或有机玻璃交换柱，见GB/T12598中图1。
国家技术监督局1996-10-25批准970
1997-05-01实施

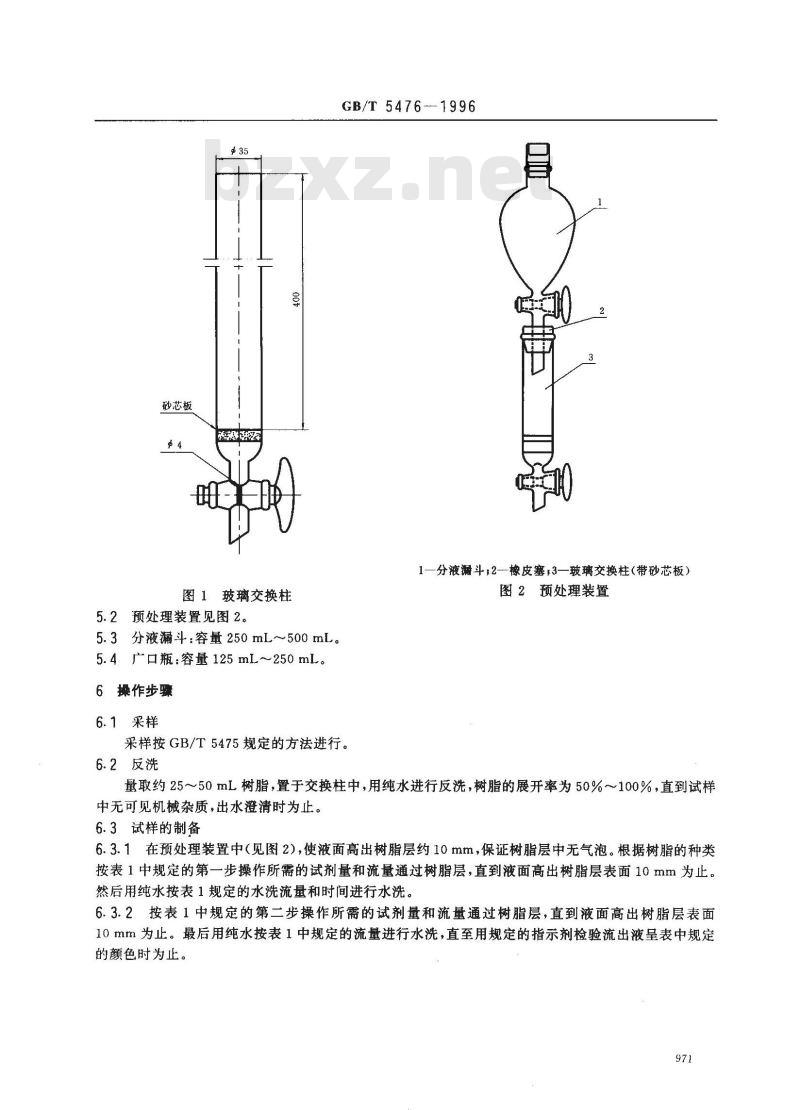

砂芯板
图1玻璃交换柱
5.2预处理装置见图2。
5.3分液漏斗：容量250mL~500mL。5.4广口瓶：容量125mL～250mL。6操作步骤
6.1采样
GB/T5476-1996bzxZ.net
1分液漏斗;2—橡皮塞,3—玻璃交换柱（带砂芯板）图2预处理装置
采样按GB/T5475规定的方法进行。6.2反洗
量取约25～50mL树脂，置于交换柱中，用纯水进行反洗，树脂的展开率为50%～~100%，直到试样中无可见机械杂质，出水澄清时为止。6.3试样的制备
6.3.1在预处理装置中（见图2),使液面高出树脂层约10mm，保证树脂层中无气泡。根据树脂的种类按表 1中规定的第一步操作所需的试剂量和流量通过树脂层，直到液面高出树脂层表面 10 mm为止。然后用纯水按表1规定的水洗流量和时间进行水洗。6.3.2按表1中规定的第二步操作所需的试剂量和流量通过树脂层，直到液面高出树脂层表面10mm为止。最后用纯水按表1中规定的流量进行水洗，直至用规定的指示剂检验流出液呈表中规定的颜色时为止。
试样种类
第一步操作
浓度，mol/L
体积数，mL
流量,mL/min
水洗流量，mL/min
水洗时间，min
浓度，mol/L
体积数，mL
第二步操作
流量，mL/min
水洗流量，mL/min
指示剂
终点颜色

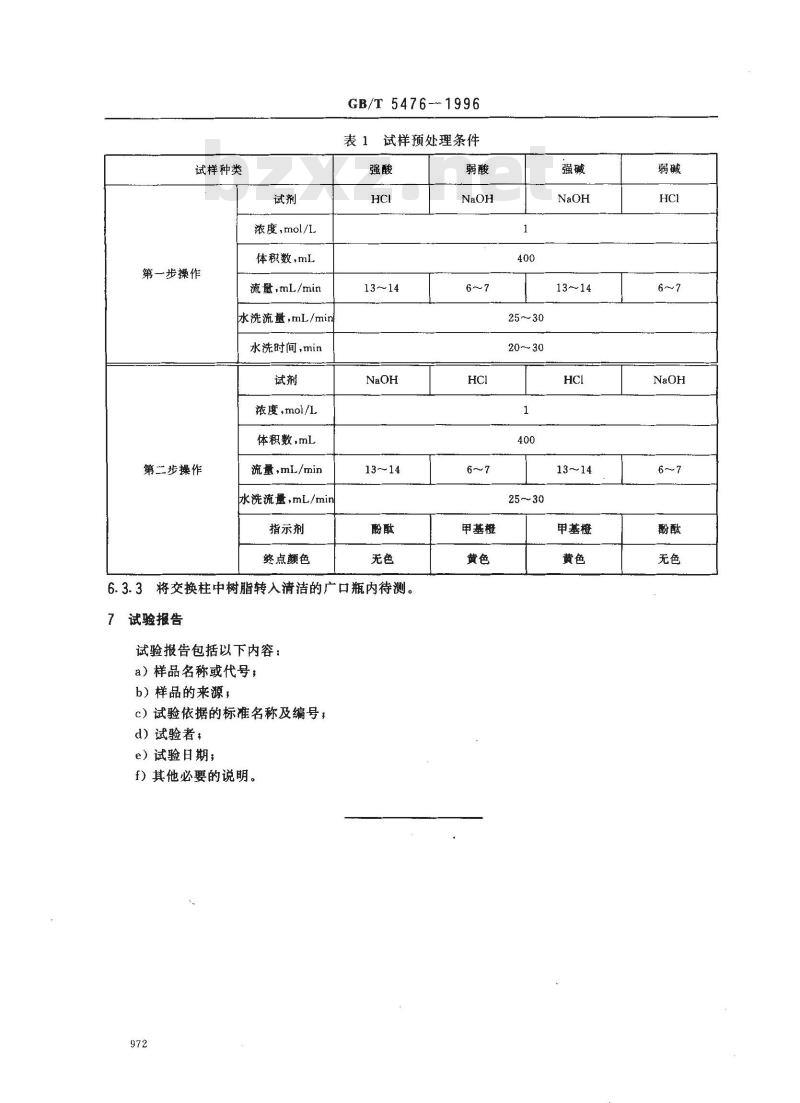

GB/T5476-1996
表1试样预处理条件
6.3.3将交换柱中树脂转入清洁的广口瓶内待测。试验报告
试验报告包括以下内容：
a）样品名称或代号；
b）样品的来源；
c）试验依据的标准名称及编号；d）试验者，
e）试验日期；
f）其他必要的说明。
甲基楼
甲基橙
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
