【国家标准(GB)】 内六角花形螺钉旋具

GB/T5358—1998

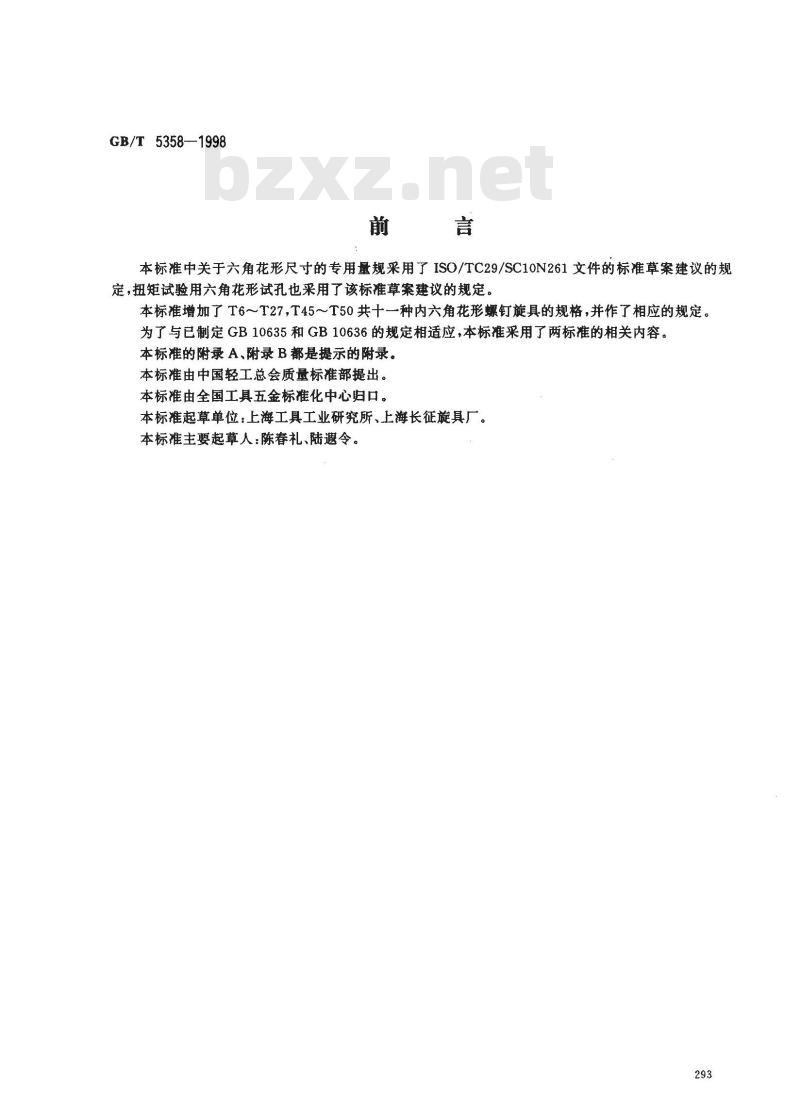

本标准中关于六角花形尺寸的专用量规采用了ISO/TC29/SC10N261文件的标准草案建议的规定，扭矩试验用六角花形试孔也采用了该标准草案建议的规定。本标准增加了T6～T27,T45～T50共十-一种内六角花形螺钉旋具的规格，并作了相应的规定。为了与已制定GB10635和GB10636的规定相适应，本标准采用了两标准的相关内容。本标准的附录 A、附录 B是提示的附录。本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。本标准起草单位：上海工具工业研究所、上海长征旋具厂。本标准主要起草人：陈春礼、陆遐令。293
1范围

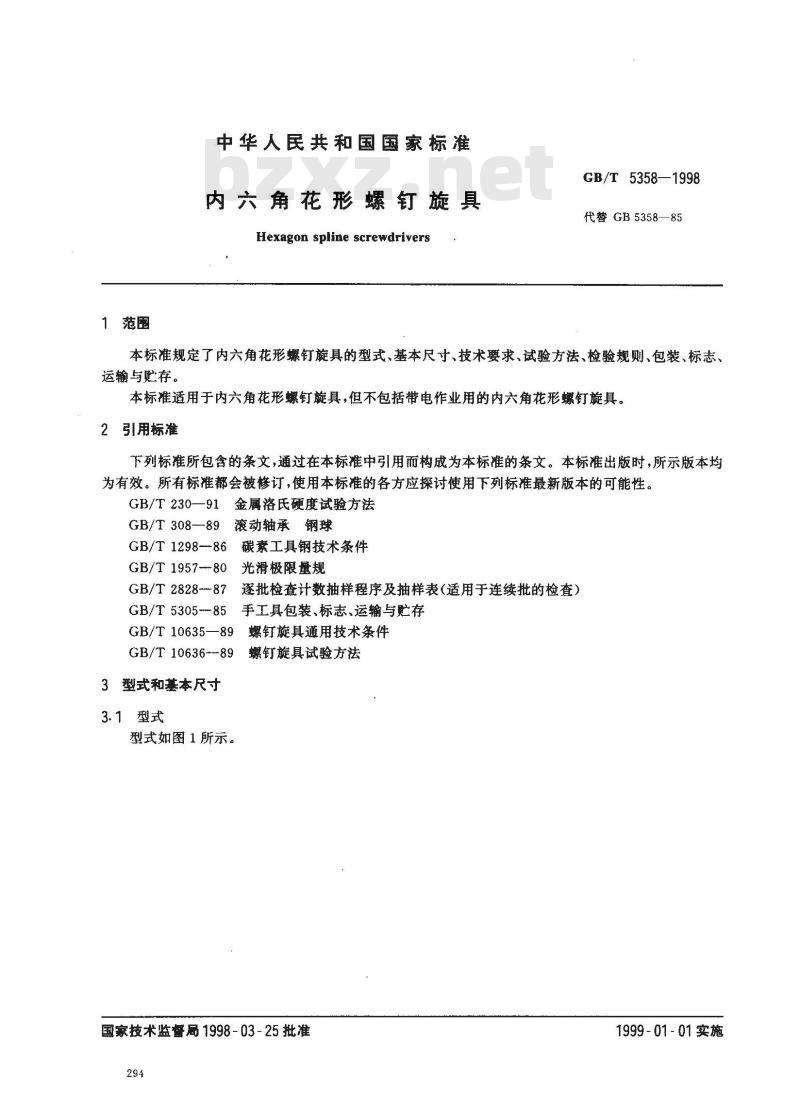

中华人民共和国国家标准
内六角花形螺钉旋具
Hexagon spline screwdrivers
GB/T 5358—1998
代替GB5358—85
本标准规定了内六角花形螺钉旋具的型式、基本尺寸、技术要求、试验方法、检验规则、包装、标志、运输与存，
本标准适用于内六角花形螺钉旋具，但不包括带电作业用的内六角花形螺钉旋具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T230—91金属洛氏硬度试验方法GB/T308-89滚动轴承钢球
GB/T1298-86碳素工具钢技术条件GB/T 1957--80
光滑极限量规
GB/T 2828-87
逐批检查计数抽样程序及抽样表(适用于连续批的检查）5手工具包装、标志、运输与贮存GB/T 5305 ---85
螺钉旋具通用技术条件
GB/T 10635—89
GB/T 10636--89
3型式和基本尺寸
3.1型式
型式如图 1 所示。
螺钉旋具试验方法
国家技术监督局1998-03-25批准294
1999-01-01实施
3.2基本尺寸
GB/T5358—1998
1.5×45°
图1内六角花形螺钉旋具
内六角花形螺钉旋具的基本尺寸按表1的规定。表 1基本尺寸
基本尺寸
极限偏差
基本尺寸极限偏差基本尺寸
注：旋杆长度(1)尺寸，可根据用户需要双方商定。3.3标记
40°±5°
极限偏差
极限偏差
基本尺寸，
内六角花形螺钉旋具的标记由产品名称、代号、旋杆、长度、有无磁性和标准编号组成。标记示例：内六角花形螺钉旋具T10×75HGB/T5358-1998注：带磁性的用H字母标记。
参考)
基本尺寸

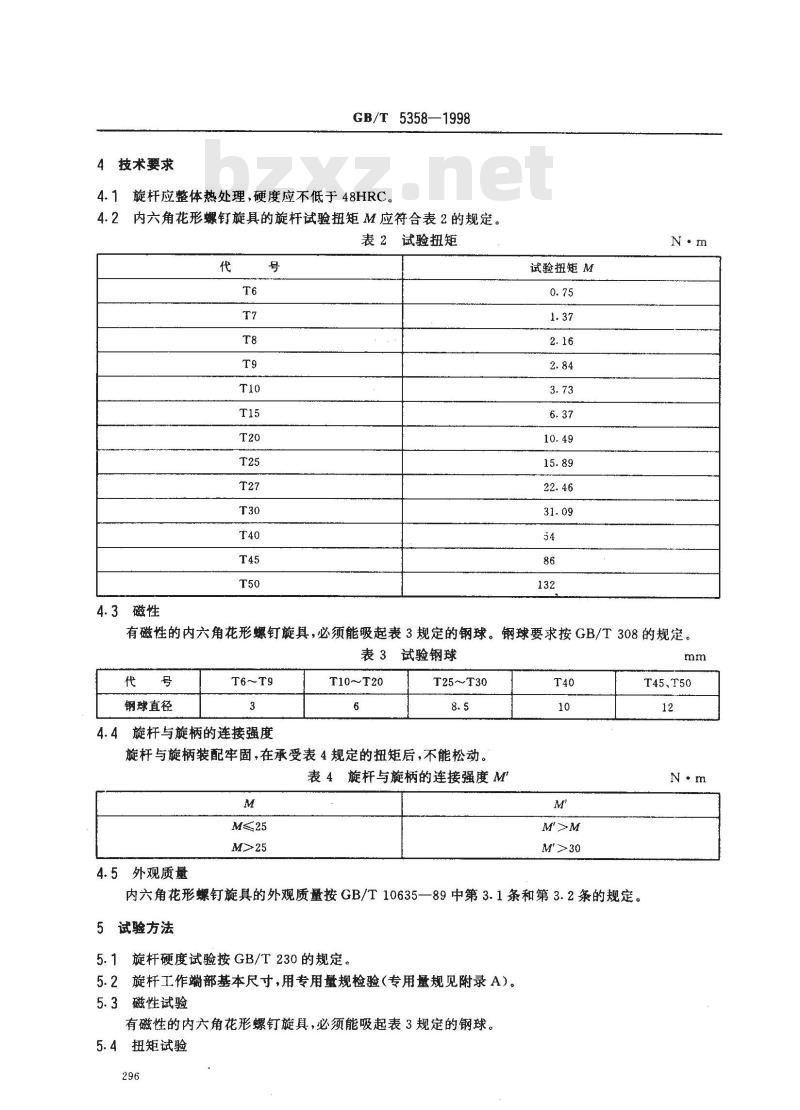

4技术要求
GB/T5358—1998
旋杆应整体热处理，硬度应不低于48HRC。4.1
4.2内六角花形螺钉旋具的旋杆试验扭矩M应符合表2的规定。表2试验扭矩
试验扭矩M
有磁性的内六角花形螺钉旋具，必须能吸起表3规定的钢球。钢球要求按GB/T308的规定。表3试验钢球
钢球直径
T6～T9bZxz.net
4.4旋杆与旋柄的连接强度
T10~T20
T25～T30
旋杆与旋柄装配牢固，在承受表 4规定的扭矩后，不能松动。表4旋杆与旋柄的连接强度M
M≤25
4.5外观质量
内六角花形螺钉旋具的外观质量按GB/T10635一89中第3.1条和第3.2条的规定。5试验方法
5.1旋杆硬度试验按GB/T230的规定。5.2旋杆工作端部基本尺寸，用专用量规检验（专用量规见附录A）。5.3磁性试验
有磁性的内六角花形螺钉旋具，必须能吸起表3规定的钢球。5.4
扭矩试验
T45、T50

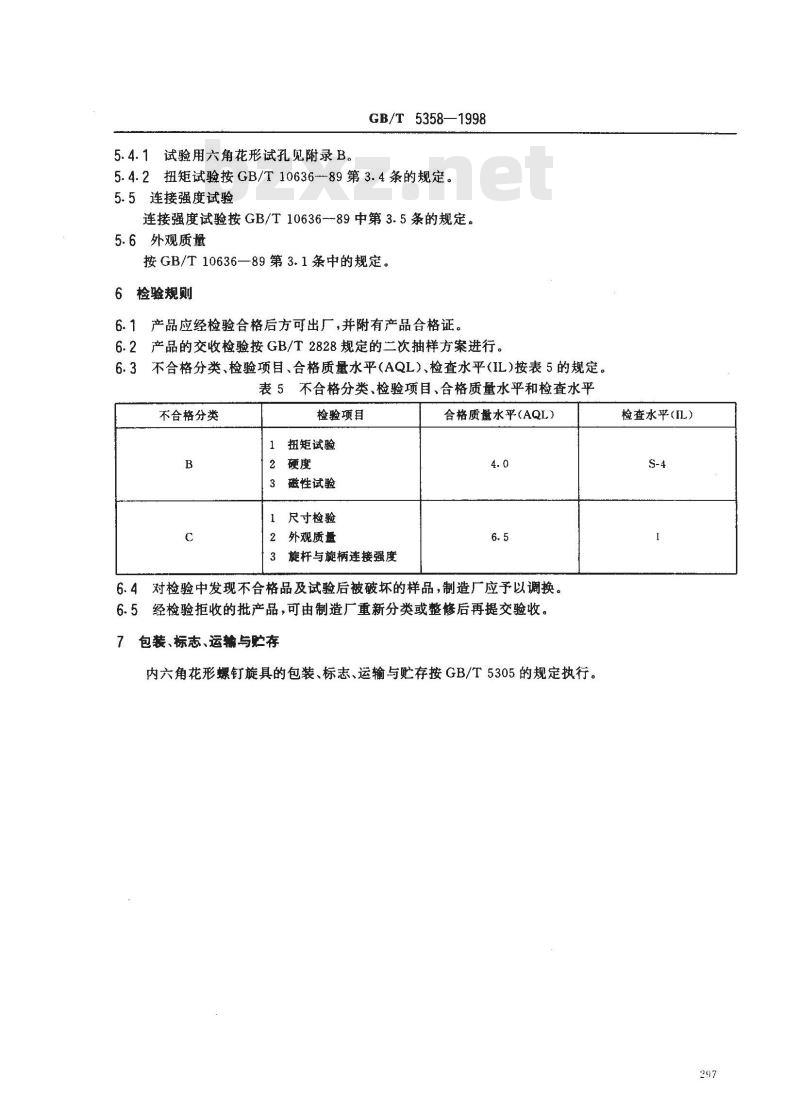

5.4.1试验用六角花形试孔见附录B。GB/T5358—1998
5.4.2扭矩试验按GB/T10636--89第3.4条的规定。5.5连接强度试验
连接强度试验按GB/T10636-89中第3.5条的规定。5.6外观质量
按GB/T10636—89第3.1条中的规定。6检验规则
6.1产品应经检验合格后方可出厂，并附有产品合格证。6.2产品的交收检验按GB/T2828规定的二次抽样方案进行。6.3不合格分类、检验项目、合格质量水平(AQL)、检查水平(IL)按表5的规定。表5不合格分类、检验项目、合格质量水平和检查水平不合格分类
检验项目
1扭矩试验
磁性试验
1尺寸检验
2外观质量
旋杆与旋柄连接强度
合格质量水平（AQL）
6.4对检验中发现不合格品及试验后被破坏的样品，制造厂应予以调换。6.5经检验拒收的批产品，可由制造厂重新分类或整修后再提交验收。7包装、标志、运输与贮存
内六角花形螺钉旋具的包装，标志、运输与忙存按GB/T5305的规定执行。检查水平(IL）
GB/T5358-1998
附录A
（提示的附录）
六角花形尺寸的专用量规
六角花形尺寸的专用量规由通规和止规组成。A1
还规的型式和基本尺寸
A1.1型式
通规型式如图A1。
图A1通规
A1.2基本尺寸
基本尺寸按表A1的规定。
2. 286 2. 642
止规的型式和基本尺寸
止规型式如图A2。
基本尺寸
A2.2基本尺寸
基本尺寸按表A2的规定。
A3技术要求
GB/T5358--1998
图A2止规
表A2基本尺寸
六角花形尺寸的专用量规技术要求按GB/T1957规定执行。附录B
（提示的附录）
六角花形试孔
B1型式和基本尺寸
B1.1型式
六角花形试孔的型式见图B1。
六角花形试孔
B1.2基本尺寸
GB/T5358—-1998
六角花形试孔的基本尺寸按表B1的规定。表B1
A+8: 023
B+g: 023
E(参考）
F(参考)
技术要求
基本尺寸
0.3460.429
B2.1内六角花形试孔，采用GB/T1298规定的T10或T10A制造，2内六角花形试孔的热处理硬度，应不低于60HRC。B2.2
