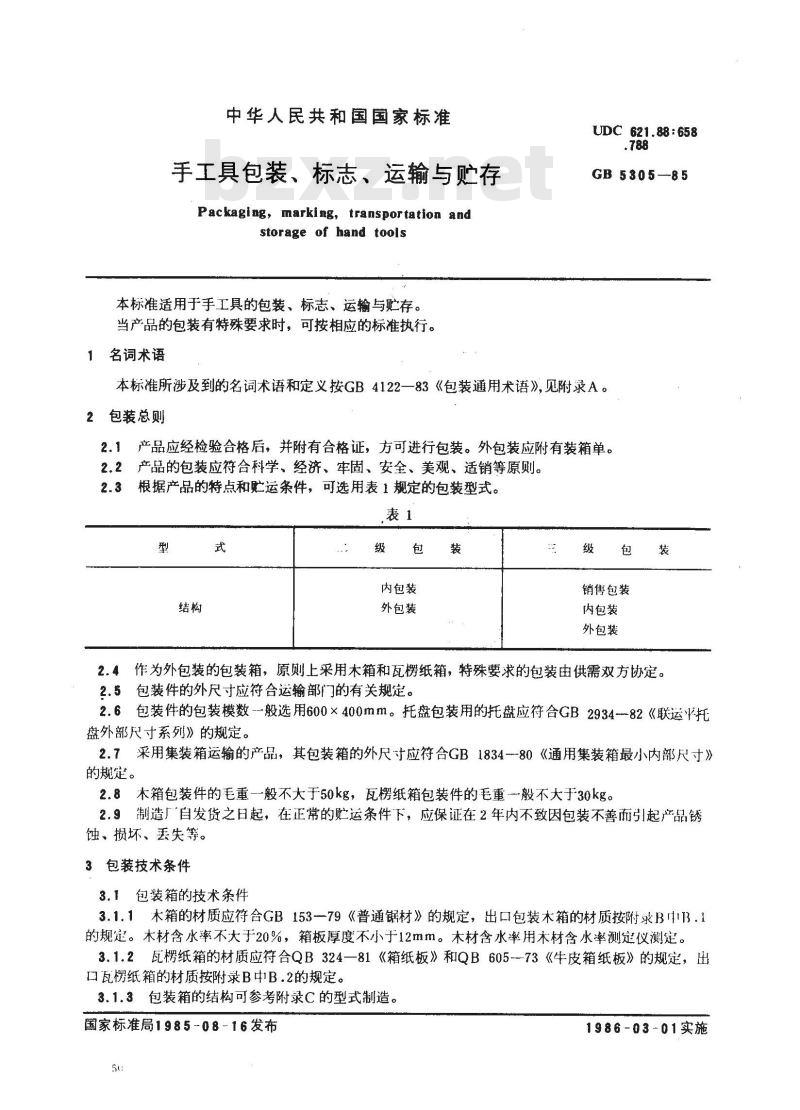

中华人民共和国国家标准
手工具包装、标志、运输与贮存Packaging, marking, transportation andstorage of hand tools
本标准适用于手工具的包装、标志、运输与贮存。当产品的包装有特殊要求时，可按相应的标准执行。名词术语
UDC 621.88: 658wwW.bzxz.Net
GB5305—85
本标准所涉及到的名词术语和定义按GB4122一83《包装通用术语》,见附录A。2包装总则
2.1产品应经检验合格后，并附有合格证，方可进行包装。外包装应附有装箱单。2.2产品的包装应符合科学、经济、牢固、安全、美观、适销等原则。根据产品的特点和贮运条件，可选用表1规定的包装型式。2.3
内包装
外包装
销售包装
内包装
外包装
2.4作为外包装的包装箱，原则上采用木箱和瓦楞纸箱，特殊要求的包装由供需双方协定。2.5包装件的外尺寸应符合运输部门的有关规定。2.6包装件的包装模数--般选用600×400mm。托盘包装用的托盘应符合GB2934-82《联运半托盘外部尺寸系列》的规定。
2.7采用集装箱运输的产品，其包装箱的外尺寸应符合GB1834--80《通用集装箱最小内部尺寸》的规定。
2.8木箱包装件的毛重一般不大于50kg，瓦楞纸箱包装件的毛重般不大于30kg。2.9制造厂自发货之日起，在正常的贮运条件下，应保证在2年内不致因包装不善而引起产品锈蚀、损坏、丢失等。
3包装技术条件
3.1包装箱的技术条件
3.1.1木箱的材质应符合GB153—79《普通锯材》的规定，出口包装木箱的材质按附录B中B.1的规定。木材含水率不大于20%，箱板厚度不小于12mm。木材含水率用木材含水率测定仪测定。3.1.2瓦楞纸箱的材质应符合QB324一81《箱纸板》和QB605--73《牛皮箱纸板》的规定，出口瓦楞纸箱的材质按附录B中B.2的规定。3.1.3包装箱的结构可参考附录C的型式制造。国家标准局1985-08-16发布
1986-03-01实施
3.1.4瓦楞纸箱的表面应涂防潮涂料。3.2包装要求
GB5305-85
3.2.1产品应经防锈处理后方能进行包装。3.2.2直接采用内包装的产品，用中性包装纸或塑料袋包覆。3.2.3为了使产品具有最小的包装尺寸，对组装产品在不影响产品使用性的条件下，产品上凸出的零件应尽可能拆下后再包装。包装箱内应衬有防潮纸，所衬的防潮纸必须能覆盖包装箱的内六面。3.2.4
3.2.5产品与包装箱内的空隙，用衬板或其他充填材料充填，以防止产品在包装箱内窜动。3.3成箱要求
木箱应根据箱板、箱挡的厚度情况，合理地选用钢钉，原则上按表2的规定。表2
木材厚度
钢钉规格

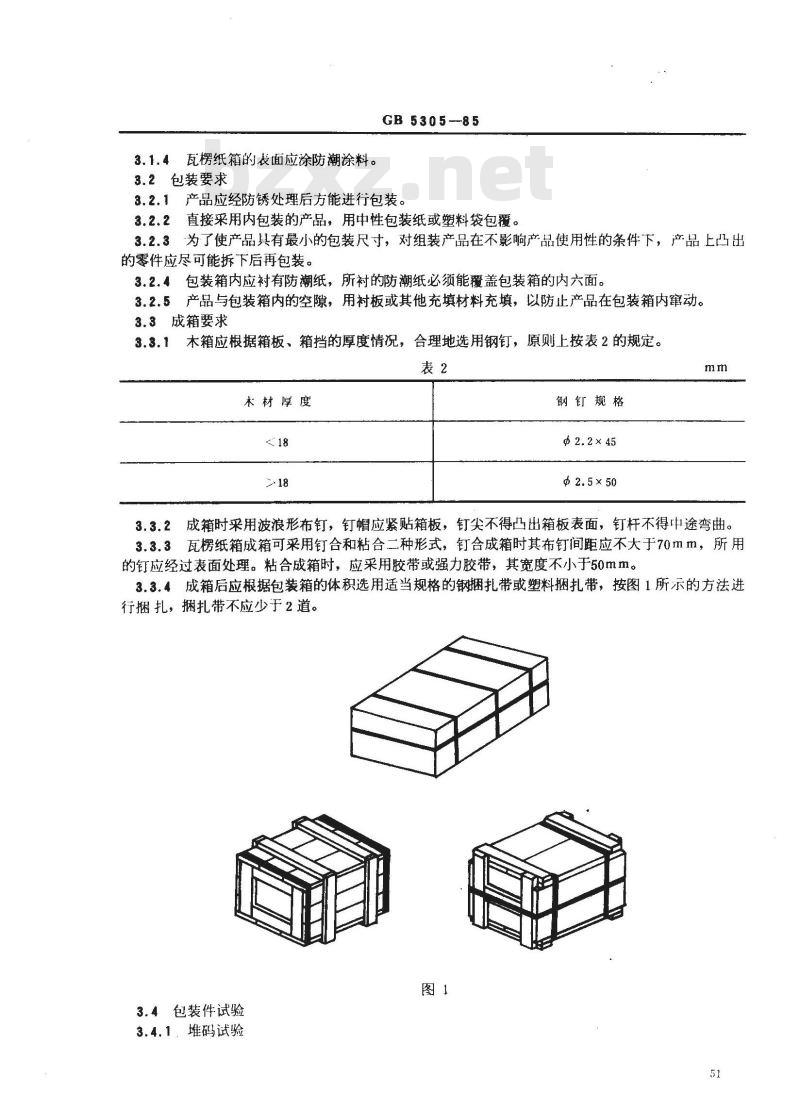

3.3.2成箱时采用波浪形布钉，钉帽应紧贴箱板，钉尖不得凸出箱板表面，钉杆不得中途弯曲。3.3.3瓦楞纸箱成箱可采用钉合和粘合二种形式，钉合成箱时其布钉间距应不大于70mm，所用的钉应经过表面处理。粘合成箱时，应采用胶带或强力胶带，其宽度不小于50mm。3.3.4成箱后应根据包装箱的体积选用适当规格的钢捆扎带或塑料捆扎带，按图1所示的方法进行捆扎，捆扎带不应少于2道。
3.4包装件试验
3.4.1．堆码试验
GB 5305 --85
本试验按照GB4857.3一84《堆码试验方法》的有关部分执行。3.4.1.1试验条件
a．水平平面：
一般为混凝土地面，厚度为150mm，要求平滑坚硬其最高点和最低点之差不超过2mm。b．加载平板：
要求坚硬，承载时不变形。
c、载荷：

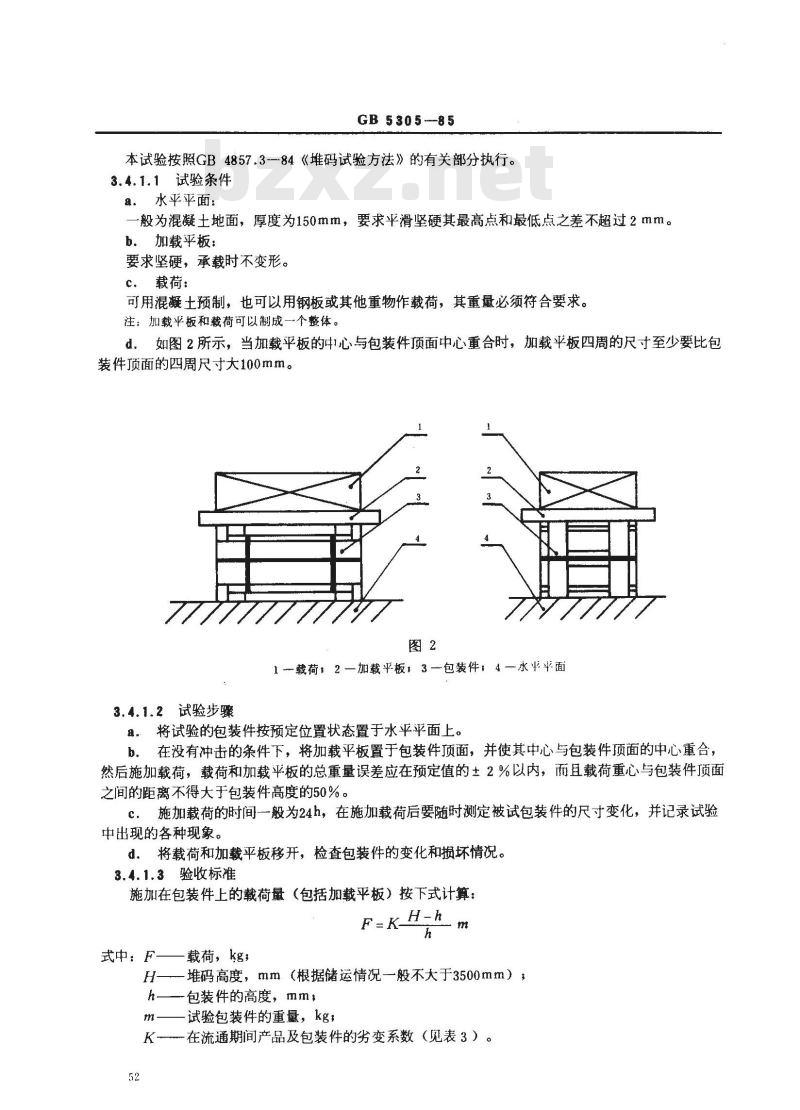

可用混凝土预制，也可以用钢板或其他重物作载荷，其重量必须符合要求。注：加载平板和载荷可以制成一个整体。d．如图2所示，当加载平板的中心与包装件顶面中心重合时，加载平板四周的尺寸至少要比包装件顶面的四周尺寸大100mm。
1载荷，2—加载平板，3包装件，4—水半平面3.4.1.2试验步骤
a。将试验的包装件按预定位置状态置于水平平面上。b。在没有冲击的条件下，将加载平板置于包装件顶面，并使其中心与包装件顶面的中心重合，然后施加载荷，载荷和加载平板的总重量误差应在预定值的土2%以内，而且载荷重心与包装件顶面之间的距离不得大于包装件高度的50%。c．施加载荷的时间一一般为24h，在施加载荷后要随时测定被试包装件的尺寸变化，并记录试验中出现的各种现象。
d。将载荷和加载平板移开，检查包装件的变化和损坏情况。3.4.1.3验收标准
施加在包装件上的载荷量（包括加载平板）按下式计算：F=KH-h
式中： F—
载荷，kg，
H—堆码高度，mm（根据储运情况一般不大于3500mm），h——包装件的高度，mm，
试验包装件的重量，kg，
K--在流通期间产品及包装件的劣变系数（见表3）。52
流通期
劣变系数
1个月
GB5305-85
1～3月
经24h试验后，箱壁无明显变形、箱体无破损为合格。3.4.2跌落试验
3～6月
本试验按照GB4857.5一84《垂直冲击跌落试验方法》的有关部分执行。3.4.2.1

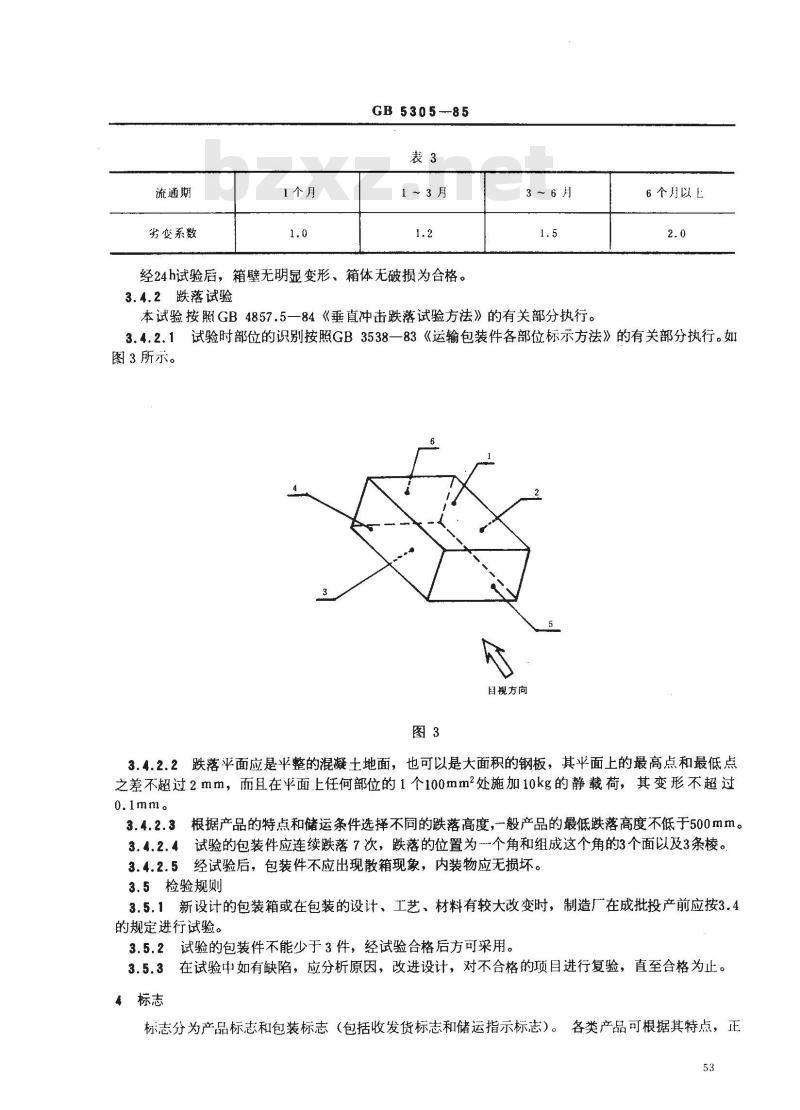

图3所示。
6个月以上
试验时部位的识别按照GB3538一83《运输包装件各部位标示方法》的有关部分执行。如日视方向
3.4.2.2跌落平面应是平整的混凝土地面，也可以是大面积的钢板，其平面上的最高点和最低点之差不超过2mm，而且在平面上任何部位的1个100mm2处施加10kg的静载荷，其变形不超过0.1mm。
3.4.2.3根据产品的特点和储运条件选择不同的跌落高度，一般产品的最低跌落高度不低于500mm。3.4.2.4试验的包装件应连续跌落7次，跌落的位置为一个角和组成这个角的3个面以及3条棱。3.4.2.5经试验后，包装件不应出现散箱现象，内装物应无损坏。3.5检验规则
3.5.1新设计的包装箱或在包装的设计、工艺、材料有较大改变时，制造厂在成批投产前应按3.4的规定进行试验。
3.5.2试验的包装件不能少于3件，经试验合格后方可采用。3.5.3在试验中如有缺陷，应分析原因，改进设计，对不合格的项目进行复验，直至合格为止。标志

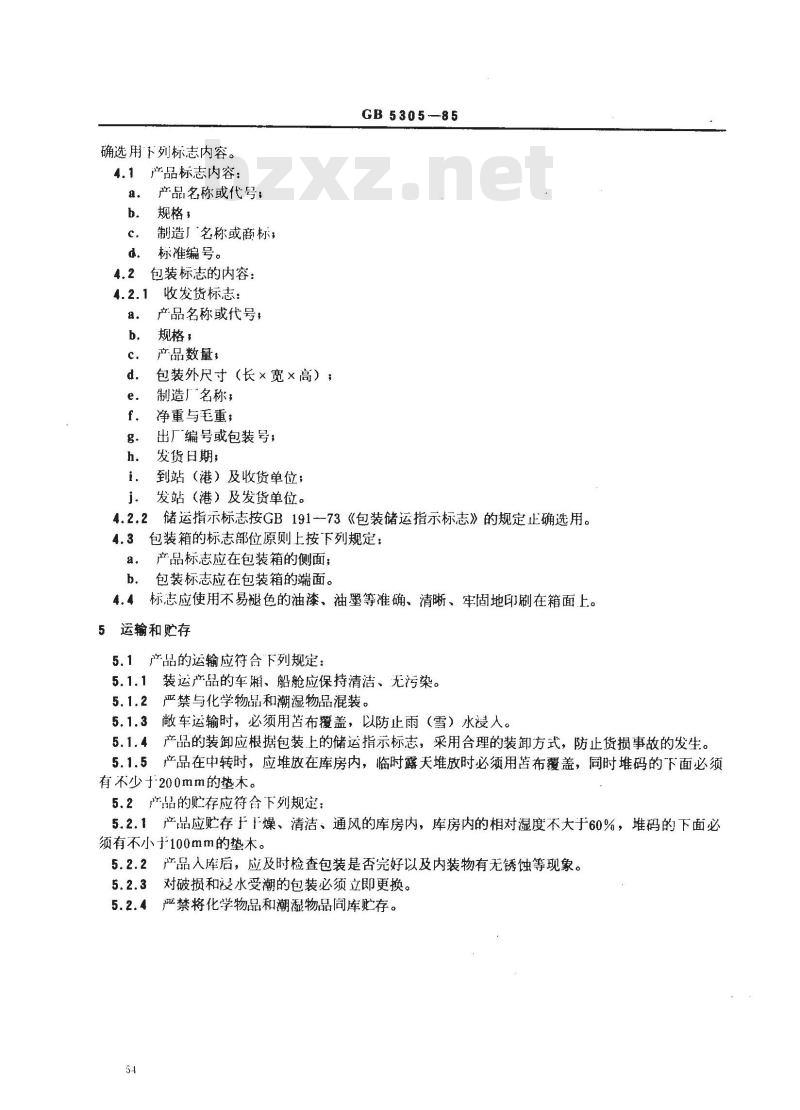

标志分为产品标志和包装标志（包括收发货标志和储运指示标志）。各类产品可根据其特点，正53
确选用下列标志内容。
4.1产品标志内容：
产品名称或代号：
规格，
制造厂名称或商标；
标准编号。
4.2包装标志的内容：
收发货标志：
产品名称或代号，
规格，
产品数量，
包装外尺寸（长×宽×高）；
制造广名称，
净重与毛重；
出厂编号或包装号；
发货日期；
到站（港）及收货单位；
发站（港）及发货单位。
GB5305—85
储运指示标志按GB191--73《包装储运指示标志》的规定正确选用。4.2.2
4.3包装箱的标志部位原则上按下列规定：产品标志应在包装箱的侧面；
b．包装标志应在包装箱的端面。4.4标志应使用不易褪色的油漆、油墨等准确、清晰、牢固地印刷在箱面上。5运输和贮存
5.1产品的运输应符合下列规定：5.1.1
装运产品的车厢、船舱应保持清洁、无污染。严禁与化学物品和潮湿物品混装。敬车运输时，必须用苦布覆盖，以防止雨（雪）水浸人。5.1.3
产品的装卸应根据包装上的储运指示标志，采用合理的装卸方式，防止货损事故的发生。5.1.4
5.1.5产品在中转时，应堆放在库房内，临时露天堆放时必须用苦布覆盖，同时堆码的下面必须有不少于200mm的垫木。
5.2产品的贮存应符贪下列规定：5.2.1产品应贮存于1燥、清洁、通风的库房内，库房内的相对湿度不大于60%，堆码的下面必须有不小于100mm的垫木。
5.2.2产品库后，应及时检查包装是否完好以及内装物有无锈蚀等现象。5.2.3对破损和设水受潮的包装必须立即更换。5.2.4严禁将化学物品和潮湿物品同库贮存。51
A.1包装
package, packaging, packing
GB 5305-85
附录A
本标准的名词术语
（补充件）
为在流通过程中保护产品、方便储运、促进销售，按一定技术方法而采用的容器、材料及辅助物等的总体名称。也指为了达到上述目的而采用容器、材料和辅助物的过程中，施加一定技术方法的操作活动。
外包装
outer package, exterior package产品的外部包装，在流通过程中主要起保护产品、方便运输的作用。内包装
inner package, interior package产品的内层包装，在流通过程中主要起保护产品、方便使用、促进销售的作用。销售包装
consumer package, sales package以销售为主要目的，与内装物一起到达消费者手中的包装。它具有保护和美化产品、宣传产品、促进销售的作用。
包装件
pack, package
产品经过包装所形成的总体。
wooden box
木制包装用箱形容器的总称。
瓦楞纸箱
corrugated box
用瓦楞纸板制成的箱。
外尺寸
outside dimension, external dimension包装容器的外部尺寸。
A.9内尺寸
inside dimension, inner dimension包装容器的内部尺寸。
side panel
由箱子的高和长构成的面。
end panel
由箱子的高和宽构成的面。
A.12含水率
moisture content
本材所含水分的重量和木材全时的重量的比率。55
包装纸
wrapping paper
用以保护或装饰产品的纸。
A.14防潮纸
watervapourproofpaper
GB 5305-85
能在一定程度上抵止水或蒸汽渗透的纸。A.15衬板
为固定箱内物品而使用的平板状充填物。托盘包装
palletizing
将包装件或产品堆码在托盘上，通过捆扎裹包或胶粘等方法加以固定，形成一个搬运单元，以便机械设备搬运。
A.17内装物
contents
包装内所装的产品。
net weight
内装物的重量。
gross weight
内装物和包装材料的总重量。
包装模数
pac kage module
包装容器长和宽的尺寸基数。根据包装模数设计的包装容器，能较好地利用储存和运输空间。堆码试验
stacking test
在包装件或包装容器上放置重物，评定包装件或包装容器承受堆积静载的能力和包装对内装物保护能力的试验。
跌落试验
drop test
将包装件按规定高度跌落于坚硬、平整的水平面上，评定包装件承受垂直冲击的能力和包装对内装物保护能力的试验。
跌落高度
drop height
指包装件由它的初始放置位置跌落的落差。A.24装卸
handling
指物品在指定地点以人力或机械进行搬上或卸下、装人或移动的作业。A.25
transportation
指用各种运输设备将物品从一地点运往另一地点，包括集中、搬运、中转、装卸等一系列作业。
包装储运指示标志
indicative mark
GB5305—85
在储存、运输过程中，为使存放、搬运适当，按规定的标准以简单醒目的图案和文字，表明在包装一定位置上的标志。
收发货标志
shipping mark
通常由简单的几何图形和字母、数字及文字组成，表明在运输包装的一定位置上，主要供收发货人识别产品的标志。内销产品的收发货标志包括：品名、货号、规格、颜色、毛重、净重、体积、生产厂、收货单位、发货单位等。出口产品的收发货标志包括：目的地名或代号、收货人或发货人的代用简字或代号、件号、体积、重量以及原产国等等。A.28
集装箱
container
指以运输物品的单位化为目的，容积在1m3以上的运输容器，并能反复使用，有足够强度。相对湿度
relativehumidity
指在相同的压力和温度下，大气的绝对湿度与饱和湿度之间的比率。57
B.1出口包装木箱的材质
GB 5305-85
附录B
出口包装箱的材质
（补充件）
B.11包装箱主要受力构件用材以落叶松，马尾松、紫云杉，白松、榆木等为主。也可以采用与上述木材物理机械性能相近的其他树种。其他构件用材应在保证包装箱强度的前提下，根据合理用材的要求，选用适当的树种。
B.1.2同一包装箱的箱板色泽应基本一致，外表面应平整，无明显毛刺和虫眼（不包括已修补的虫眼）。
B.1.3制箱木材各部位缺陷限度按表B1规定。其缺陷的解释和计算方法按GB155-59《木材缺陷》的规定。
缺陷名称
任意材长1m中，节了的个数不得活节和死节
超过5个，最大节了直径不得超过材宽的30%（死节必须修补），直径不足5mm的节子不让
不允许
任意材长1m中，虫眼个数不得超过4个（已修补的虫眼例外），直径不足 3 mm的虫眼不计
裂纹长度不得超过材长的20%（宽度不足3mm的裂纹不计）,不允许有贯通裂纹钝棱最严重部分的缺角宽度不得超过材宽的30%，深度不得超过材厚的三分之一
顺弯、横弯不得超过1%，翘弯不得超过2%
最大活节直径不得超过板宽的40%，最大死节直径不得超过板宽的25%（死节必须修补）,真径不足5mm的节子不计
不充许
任意材长1m中，虫限个数不得超过4个（已修补的虫眼例外），直径不足3mm的虫眼不计
裂纹长度不得超过材长的20%（宽度不足3mm的裂纹不计）
钝棱最严重部分的缺角宽度不得超过材宽的40%，深度不得超过材厚的…分之·
顺弯。横弯不得超过2%，翘弯不得超过4%
宽材面斜纹的倾斜度不得超过20%B.2出口包装瓦楞纸箱的材质
GB 5305--85
瓦楞纸板的材质应符合表B2的规定。表B2
面里纸
第1种
第2种
单瓦楞纸板
第3种
第4种
第1种
第2种
双瓦楞纸板
第3种
第4种
总克重
401~500
501~640
401~500
501~640
最低破
裂强度
kgf/cm2
瓦楞纸箱的内尺寸公差按表B3的规定。最低戳
穿强度
kgf·cm
大型箱
中型箱
小型箱
体积（长×宽×高）
1000~1500
最低边
压强度
kgf/cm
最低粘
合强度
kgf/楞·cm
11 ±3
每面公差mm
GB5305—85
附录C
外包装典型结构示例
（参考件）
本附录按照GBn193一83《出口机械、电工、仪器仪表产品包装通用技术条件》的有关部分执行。分
外包装木箱
结构型式
端面和侧面均用箱挡
加固的封闭型箱
外包装瓦楞纸箱
GB 5305—85
结构型式
单幅大摇盖
双蝠大摇盖
双幅对口摇盖
