【国家标准(GB)】 70mm、65mm、35mm和16mm电影影片接头的尺寸和位置

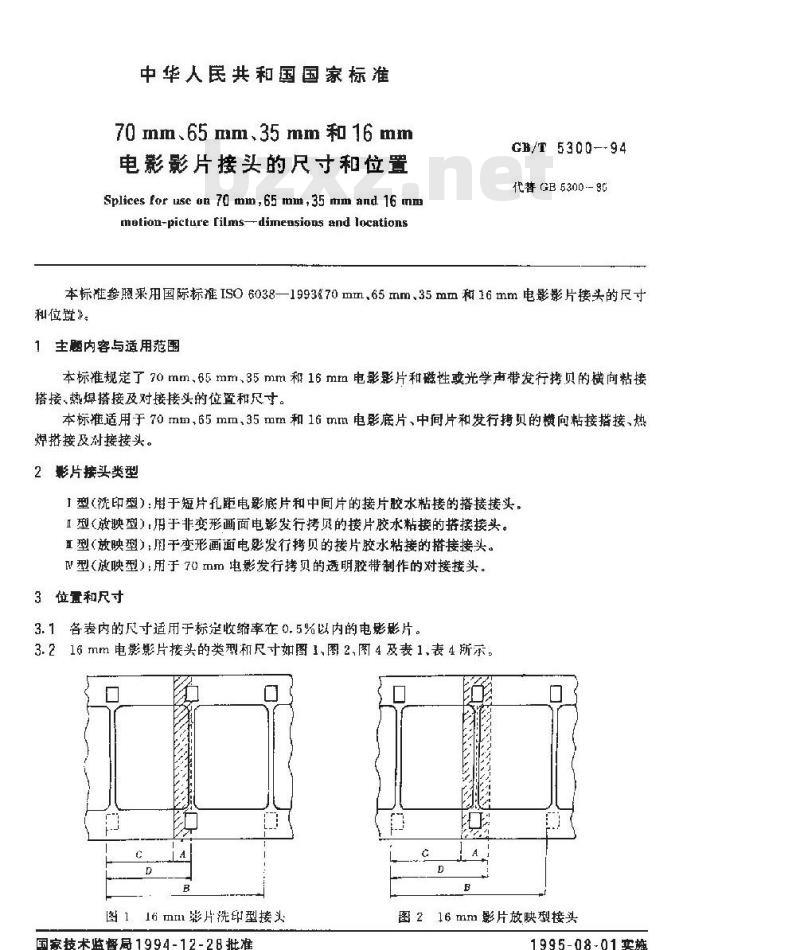

中华人民共和国国家标准
70 mm65 mm.35mm和16 mm
电影影片接头的尺寸和位置
Splices for use on 70 mm,65 mm35 mm and 16 mmmotion-picture films--dimensions and locationsGB/T 5300-94
代替 GB 5300 -- 86
本标准参照采用国际标雅ISO6038—1993&70mm.65mm、35mm和16mm电影影片接头的尺寸和位置。
1、主题内容与适用范围
本标准规定了70mm.65mm35mm和16mrm电影影片和磁性或光学声带发行拷贝的横向粘接搭接、热焊搭接及对接接头的位置和尺寸。本标准适用于 70 mm,65 mm,35 mm 和 16 mm 电影底片,中间片和发行拷贝的模向粘接搭接,热煤搭接及剂接接头。
2影片接头类型
1型（洗印型）：用于短片孔距电影底片和中间片的接片胶水粘接的搭接接头。【型（放映型）：旧于非变形画面电影发行拷的接片胶水粘接的搭接接头。直型（放映型），用于变形画面电影发行拷贝的接片胶水粘接的搭接接头。型（减映型）：用于70mm电影发行拷贝的透明胶带制作的对接接头。3位置和尺寸
3. 1各表内的尺寸适用于标定收缩率在0.5%以内的电影影片。3.216㎡m电影影片接头的类型和尺寸如图1、图2.图4及表1.表4所示。G
图1：16mn影片洗印型接头
国家技术监督局1994-12-28批准图 216 mm影片映型接头
1995-08-01实施
A(称称)
GE/T 5300—94

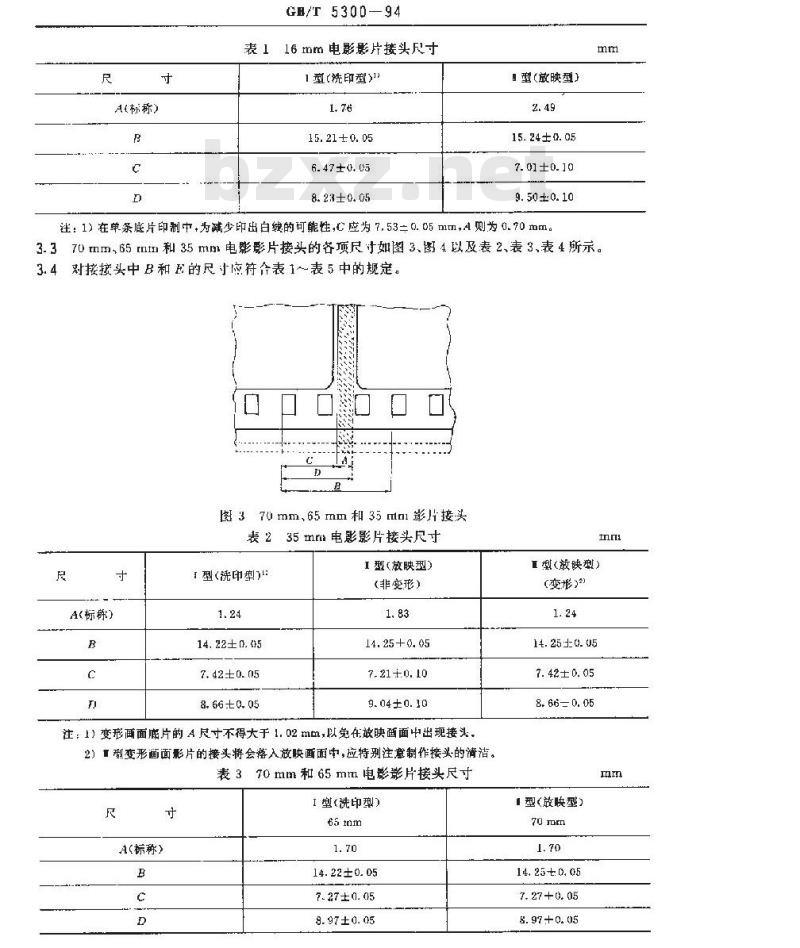

表116mm电影影片接头尺寸
1型(洗印型》\）
15.21±0.05
6. 47±0. 05
8.23±0.05
型（放映型)
15. 24去0. 05
7. 01±0.10
9. 50 ±0.10
注：1）在单条底片印制中，为减少印出白线的可能性，心应为7.53=0.05mm，A则为0.70mm。mm
3.370mm、65rmm和35mm电影影片接头的各项尺寸如图3、图4以及表2、表3、表4所示。3.4对接接头中B和的尺寸应符合表1～表5中的规定。图 37U mm、65 mm和35 mnl彩片接:头表 235 mm电影影片接头尺寸
A(标称）
1型洗印型
14,22±0.05
7.42±0.05
8.66±0.05
I型(放映型）Www.bzxZ.net
(非变形）
14.25+0. 05
7.21±0.10
9. 04±0. 10
注：1）变形面面席片的A尺寸不得大于1.02mm，以免在放映画面中出现接头，2）「型变形画面影片的接头将会落入放映画面中,应特别注意制作接头的清。表370mm和65mm电影影片接头尺寸尺
A(标称)
I型（洗印）
14.22±0.05
7. 37±0. 05
8. 97±0. 05
【型(放映型）
(变形)9)
14. 25 ±0. 05
7.42±0.05
8. 66-0. 05
■型(放快型）
70 rom
14. 25± 0. 05
7. 27 + 0. 05
8. 97+0. 05
GB/T 5300-94

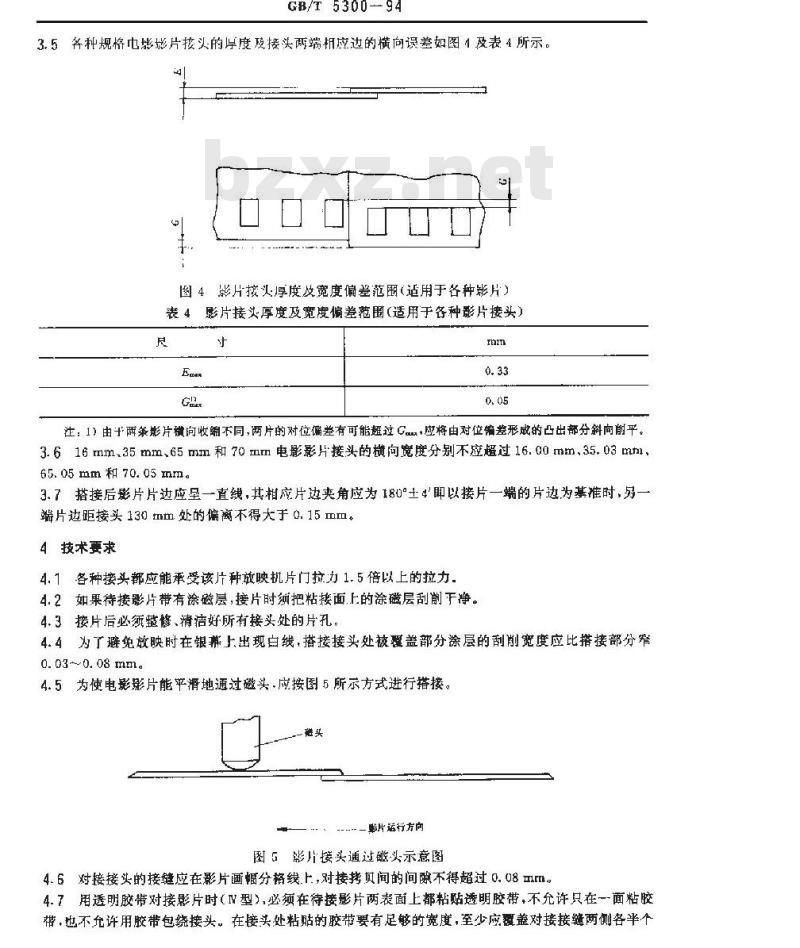

3.5各种规格能彬片接头的厚度及接头两端相应边的横向误差如图1及表4所示。图4影片接头厚度改宽度偏差范围（适用于各种影片）表4影片接头厚度及宽度偏差范围（适用于各种影片接头）尽
注：1）由两策影片横向收缩不同，两片的对位偏差有可能超过G，应将由对位偏整形成的凸出部分斜向前平。3.616mm35mm、65mm和70mm电影影片接头的横向觉度分别不应超过16.a0mm.35.03mm，65. 05 mm 和 70. 05 mm。
3.7搭接后影片片逆应呈一直线，其相应片边夹角应为180°±4即以接片一端的片边为基准时，另端片边距接头 130 mm 处的偏离不得大于 0. 15 mⅡ 。4技术要求
4.1各种接头都应能承受该片种放映机片门拉力1.5倍以上的拉力，4.2如果待接影片带有涂磁层，接片时须把粘接面.上的涂层刮削下净。4.3接片后必须整修、清洁好所有接头处的片孔。4.4为了避免放映时在银薪上出现白线，搭接接头处被覆盖部分涂层的刮削宽度应比搭接部分窄0.03~0. 08 mm。
4.5为使电影彩片能平滑地通过磁头·应按图5所示方式进行搭接。碰头
影片遥行方向
图5影片接头通过磁头示意图
4.6对接接头的接缝应在影片画幅分格线.上,对接拷贝间的间隙不得超过0.08mrm.4.7用透明胶带对接影片时（IV型），必须在待接影片两表面上都粘贴透明胶带，不允许只在一面粘胶带，也不允许用胶带包绕接头，在接头处粘贴的胶带要有足够的宽度，室少应覆盖对接接缝两侧各半个GB/T5300—94

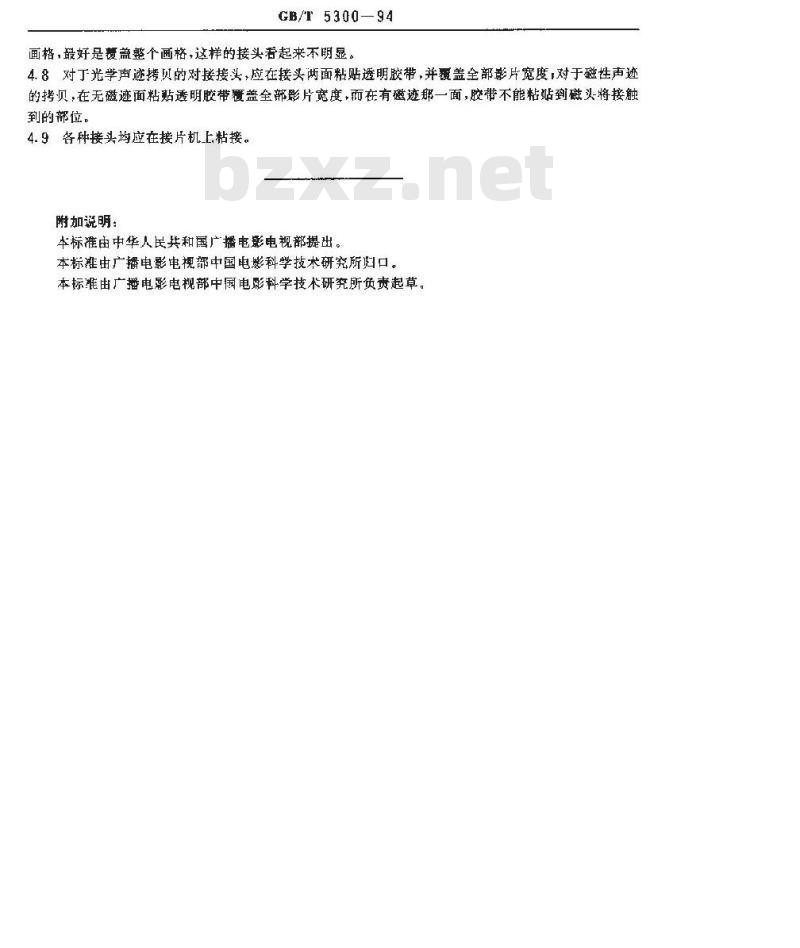

画格，最好是慧盖整个画格，这样的接头看起来不明显。4.8对丁光学声迹拷贝的对接接头，应在接头两面粘贴透明胶带，并覆盖全部影片宽度对于磁性声迹的拷贝，在无磁迹面粘贴透明胶带覆盖全部影片宽度，而在有磁迹帮一面，胶带不能粘贴到磁头将接触到的部位，
4.9各种接头均应在接片机上粘接。附加说明：
本标准由中华人民和国广播电影电视部提出。本标准由广播电影电视部中国电影科学技术研究所问口。本标维由广播电影电视部中国电影科学技术研究所负责起草。
