【国家标准(GB)】 数据处理词汇 13部分:计算机图形

1概述
1.1引言　
中华人民共和国国家标准
数据处理词汇
13部分计算机图形
Data processing--Vocabulary
Part 13:Computer graphics
UDC 681. 3 : 001. 4
GB 5271. 13-88
本词汇包括约二十个部分，本部分闸述了图象的表示与存储、寻址技术与概念、功能部件、操作处理与操作方法。
本词汇的这一部分等效采用了国际标准ISO2382/13一1984《数据处理一词汇一13部分：计算机图形》。
1.2范围
本词汇选出了有关数据处理领域中·-些概念的术语及其简明定义，并阐明了不同概念之间的关系。以便于国内交流和国际交往。
词汇涉及数据处理的各个主要方面，其中包括主要的处理过程和所用设备的类型、数据的表示、数据的组织、数据的描述、计算机的程序设计和操作、外围设备、数据通信及其他的特殊应用。1.3适用范围
本标准适用于有关电子计算机及信息处理各个领域的设计、生产、使用、维护、管理、科研、教学和出版等方面。
2遵循的原则和规则
以下各项规则已在第--部分（即GB5271.1--8501部分基本术语）中详细说明，它们同样适用于本部分，这里不再重复，只将其各项的标题列出如下：2.1词条的定义；
2.2词条的组成；
2.3词条的分类；
2.4术语的选择和定义的用语；
2.5多义术语；
2.6缩写；
2.7圆括号的用法；
2.8方括号的用法；
2.9黑体字术语和星号在定义中的用法；2.10拼法；
2.11索引表的编制。
中华人民共和国电子工业部1988-04-20批准1989-05-01实施

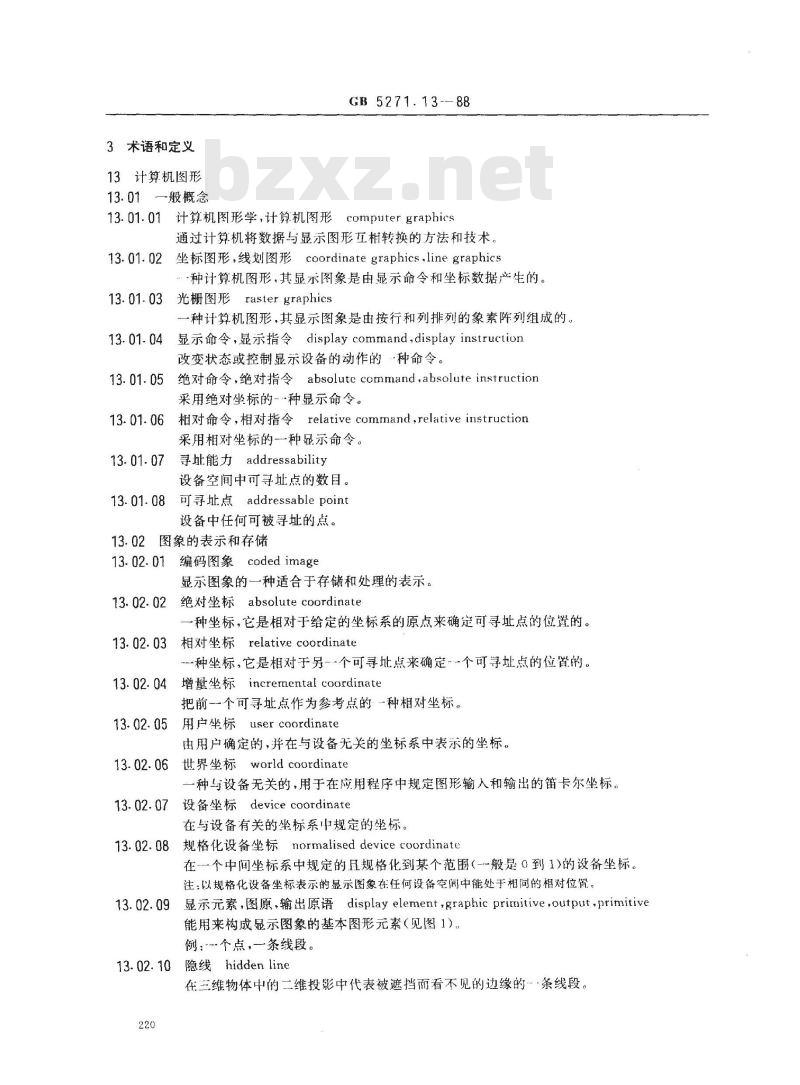

3术语和定义
13计算机图形
13.01一般概念
GB 5271.13--88
13.01.01计算机图形学，计算机图形computergraphics通过计算机将数据与显示图形互相转换的方法和技术2坐标图形，线划图形coordinategraphics，linegraphics13.01. 02
“种计算机图形，其显示图象是由显示命令和坐标数据产生的。13.01.03
光栅图形raster graphics
一种计算机图形，其显示图象是由按行和列排列的象素阵列组成的，显示命令，显示指令display command,display instruction13.01.04
改变状态或控制显示设备的动作的·种命令。绝对命令，绝对指令absolute command,absolute instruction13.01.05
采用绝对坐标的-·种显示命令。13.01.06相对命令，相对指令relative command，relative instruction采用相对坐标的一种显示命令。13.01.07
寻址能力addressability
设备空间中可寻址点的数目。
可寻址点 addressable point
设备中任何可被寻址的点。
13.02图象的表示和存储
编码图象　coded image
显示图象的一种适合于存储和处理的表示。13. 02. 02
绝对坐标absolute coordinate
种坐标，它是相对于给定的坐标系的原点来确定可寻址点的位置的。3相对坐标relative coordinate13. 02. 03
种坐标，它是相对于另--个可寻址点来确定-一个可寻址点的位置的。13. 02.04
增量坐标incremental coordinate把前一个可寻址点作为参考点的种相对坐标。13.02.05
用户坐标user coordinate
由用户确定的，并在与设备无关的坐标系中表示的坐标。世界坐标world coordinate
一种与设备无关的，用于在应用程序中规定图形输入和输出的笛卡尔坐标。设备坐标device coordinate
在与设备有关的坐标系中规定的坐标。13.02.08规格化设备坐标normalised device co0rdinate在---个中间坐标系中规定的且规格化到某个范围（-般是0到1)的设备坐标。注：以规格化设备坐标表示的显示图象在任何设备空间中能处于相尚的相对位置。显示元素，图原，输出原语displayelement，graphicprimitive，output，primitive13. 02.09
能用来构成显示图象的基本图形元素（见图1）。例个点，条线段。
隐线hidden line
在三维物体中的二维投影中代表被遮挡而看不见的边缘的…条线段。220
GB 5271.13-8

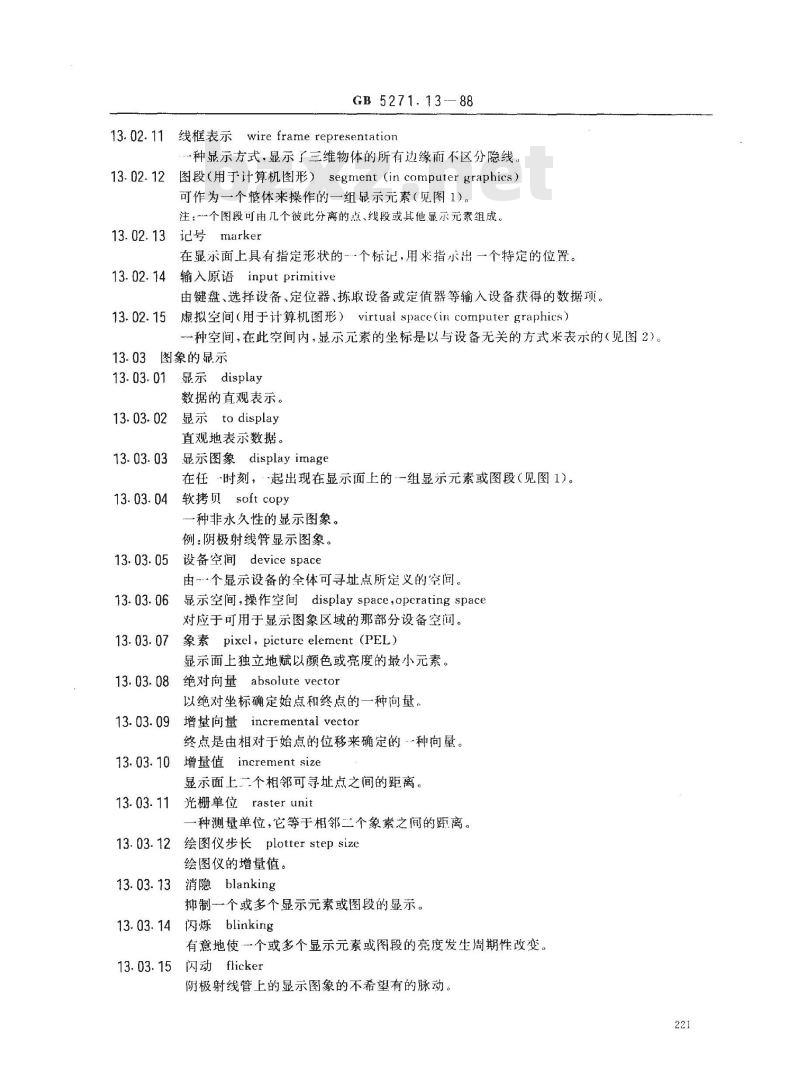

13.02.11线框表示wire frame representation-种显示方式，显示了三维物体的所有边缘而不区分隐线，13.02.12图段（用于计算机图形）segment（incomputergraphics）可作为一个整体来操作的一组显示元素（见图1）。注：个图段可由几个彼此分离的点、线段或其他显示元素组成。记号marker
在显示面上具有指定形状的-个标记，用来指示出一个特定的位置。13.02.14
输入原语inputprimitive
由键盘、选择设备、定位器、炼取设备或定值器等输入设备获得的数据项。13. 02. 15
虚拟空间（用于计算机图形）virtualspace(incomputergraphics）种空间，在此空间内，显示元素的坐标是以与设备无关的方式来表示的（见图2）。13.03
图象的显示
13.03. 02
13. 03. 05
13. 03. 06
显示display
数据的直观表示。
显示 to display
直观地表示数据。
显示图象display image
在任～时刻，起出现在显示面上的-组显示元素或图段（见图1)。软拷贝soft copy
一种非永久性的显示图象。
例：阴极射线管显示图象。
设备空间device space
由一个显示设备的全体可寻址点所定义的空间。显示空间，操作空间displayspace，opcratingspace对应于可用于显示图象区域的那部分设备空间。象素pixel,picture element (PEL)13.03.07
显示面上独立地赋以颜色或亮度的最小元素。13.03.08 绝对向量 absolute vector以绝对坐标确定始点和终点的一种向量，13.03.09
增量向量incrementalvector
终点是由相对于始点的位移来确定的种向量。13.03.10
增量值 increment size
显示面上二个相邻可寻址点之间的距离。13.03.11
光栅单位rasterunit
-种测量单位，它等于相邻二个象素之间的距离。13.03.12绘图仪步长plotter step size绘图仪的增量值。
13.03.13消隐blanking
抑制一个或多个显示元素或图段的显示。13.03.14 闪烁blinking
有意地使一个或多个显示元素或图段的亮度发生周期性改变。闪动flicker
阴极射线管上的显示图象的不希望有的脉动。221
GB 5271.13—88
注：当图象的再生速率相对于余辉特性太低时会出现闪动。13.03.16

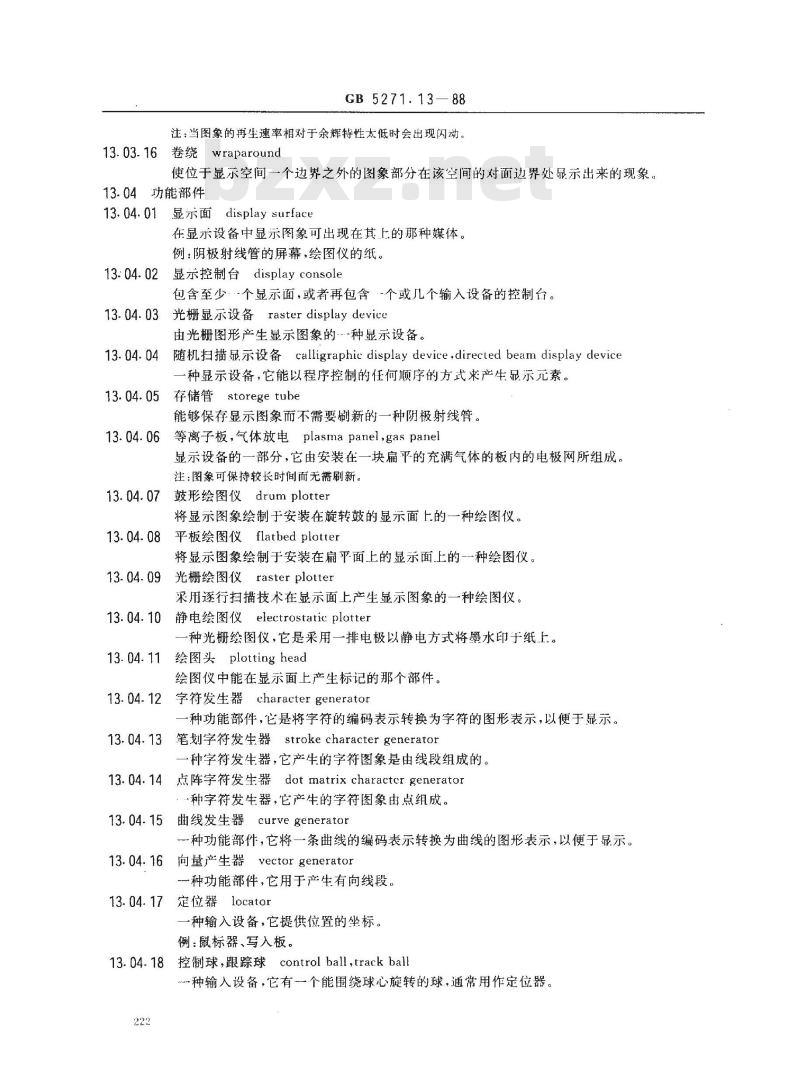

卷绕wraparound
使位于显示空间个边界之外的图象部分在该空间的对面边界处显示出来的现象13.04功能部件
13.04.01显示面display surface在显示设备中显示图象可出现在其上的那种媒体。例：阴极射线管的屏幕，绘图仪的纸。13.04.02显示控制台display console包含至少·个显示面，或者再包含·个或几个输入设备的控制台。13.04.03
光栅显示设备rasterdisplaydevice由光栅图形产生显示图象的·-种显示设备。随机扫描显示设备calligraphic displaydevice，directed beamdisplaydevice13. 04.04
种显示设备，它能以程序控制的任何顺序的方式来产生显示元素。13.04.05存储管storege tube
能够保存显示图象而不需要刷新的一种阴极射线管。13.04.06等离子板，气体放电plasmapanel，gaspanel显示设备的一部分，它由安装在一块扁平的充满气体的板内的电极网所组成。注：图象可保持较长时间而无需刷新。鼓形绘图仪drumplotter
13. 04.07
将显示图象绘制于安装在旋转鼓的显示面上的一种绘图仪。13.04.08
平板绘图仪flatbedplotter
将显示图象绘制于安装在扁平面上的显示面上的一种绘图仪。13.04.09
光栅绘图仪rasterplotter
采用逐行扫描技术在显示面上产生显示图象的一种绘图仪。13.04.10静电绘图仪electrostaticplotter种光栅绘图仪，它是采用一排电极以静电方式将墨水印于纸上。13.04.11绘图头plotting head
绘图仪中能在显示面上产生标记的那个部件。字符发生器character generator13.04.12
一种功能部件，它是将字符的编码表示转换为字符的图形表示，以便于显示。13.04.13
笔划字符发生器strokecharactergenerator种字符发生器，它产生的字符图象是由线段组成的。点阵字符发生器dot matrix charactcr generator种字符发生器，它产生的字符图象由点组成。曲线发生器curvegenerator
一种功能部件，它将一条曲线的编码表示转换为曲线的图形表示，以便于显示。13.04.16向量产生器vectorgenerator一种功能部件，它用于产生有向线段。13.04.17定位器locator
一种输入设备，它提供位置的坐标。例：鼠标器、写入板。
13.04.18控制球，跟踪球controlball,track ball种输人设备，它有个能围绕球心旋转的球，通常用作定位器。222

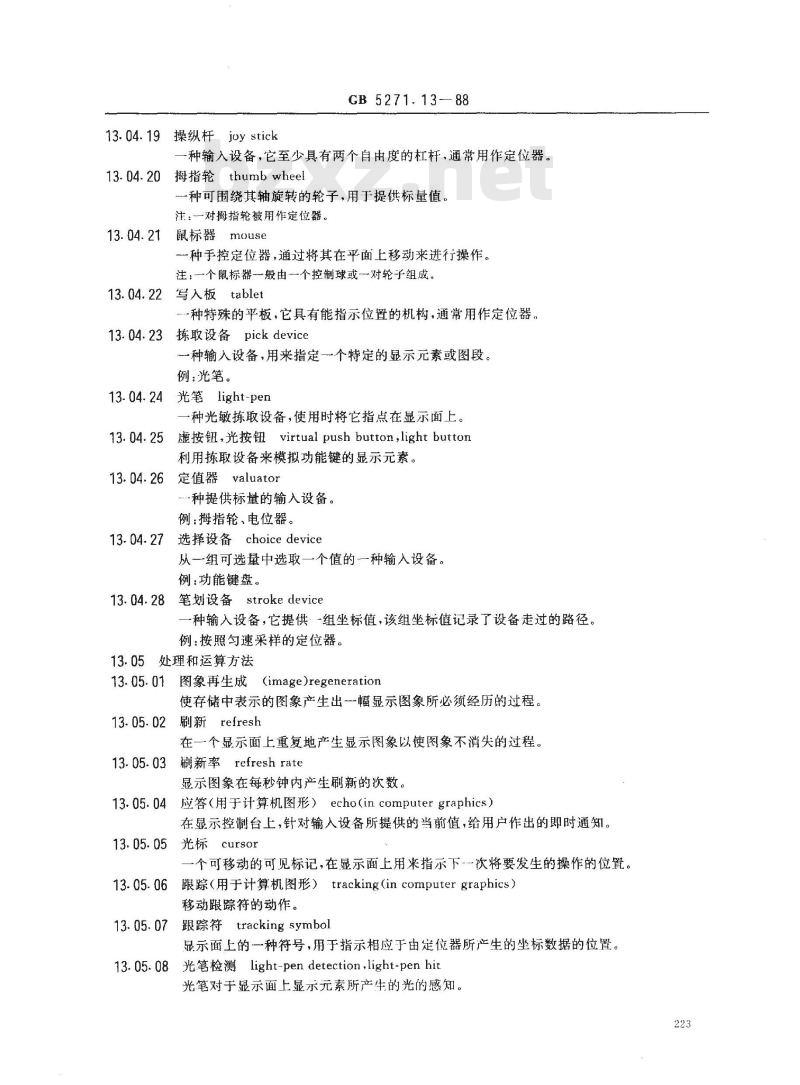

13.04.19操纵杆joy stick
GB 5271.13--88
-种输入设备，它至少具有两个自由度的杠杆，通常用作定位器。13.04.20拇指轮thumb wheel
一种可围绕其轴旋转的轮子，用于提供标量值。注：一对拇指轮被用作定位器。13.04.21鼠标器mouse
一种手控定位器，通过将其在平面上移动来进行操作。注：一个鼠标器一般由一个控制球或一对轮子组成。写入板tablet
13. 04. 22
种特殊的平板，它具有能指示位置的机构，通常用作定位器。13. 04. 23
栋取设备pickdevice
一种输入设备，用来指定一个特定的显示元素或图段。例：光笔。
13.04.24光笔light-pen
种光敏抹取设备，使用时将它指点在显示面上。虚按钮，光按钮virtual push button,light button13.04.25
利用抹取设备来模拟功能键的显示元素。定值器valuator
-种提供标量的输入设备。
例：拇指轮、电位器。
选择设备choice device
从一组可选量中选取一个值的一种输入设备。例;功能键盘。
13.04.28笔划设备strokedevice种输入设备，它提供一组坐标值，该组坐标值记录了设备走过的路径。例：按照匀速采样的定位器。
13.05处理和运算方法
(image)regeneration
图象再生成
使存储中表示的图象产生出一幅显示图象所必须经历的过程。13. 05.02
刷新refresh
在一个显示面上重复地产生显示图象以使图象不消失的过程。新率 refresh rate
显示图象在每秒钟内产生刷新的次数应答（用于计算机图形）echo（incomputergraphics）13.05.04
在显示控制台上，针对输人设备所提供的当前值，给用户作出的即时通知。13.05.05光标cursor
个可移动的可见标记，在显示面上用来指示下次将要发生的操作的位置。跟踪（用于计算机图形）tracking(in computer graphics）13.05.06
移动跟踪符的动作。
跟踪符 tracking symbol
显示面上的一种符号，用于指示相应于由定位器所产生的坐标数据的位置。光笔检测 light-pen detection,light-pen hit13.05.08
光笔对于显示面上显示元素所产生的光的感知。223
GB5271.13---88
13.05.09目标符号，国标圆，日标区aiming symbol，aiming circle，aiming field显示面上的一个亮的圆或其他图形，它用来指示某区域。在此区域内在给定时刻内能检测到光笔的出现。
13.05.10可检测元素图段］detectablc elemcnt[segment］能被抹取设备检测到的显示元素L图段」。橡皮筋拉线法rubber-banding
移动一组直线的公共端，而保持它们的另一端不动。13.05.12
墨迹式绘图inking
一种绘线的方法，在显示面上移动定位器即可在其后留下-一条轨迹，这与用枝笔在纸上线条的方式一样。
13.05.13电动dragging
沿着由定位器所确定的路径，在显示面上移动一个或多个图段。醒 highlighting
通过修改某个显示元素或图段的视觉属性，以达到突出它们的效果。13.05.15 平移 translating
使一个或多个显示元素发生相同的位移的动作。13.05.16定比例（用于计算机图形）scaling（incomputergraphics）放大或缩小一幅显示图象的一部分或整休。注：确定比例时不一定在所有方向具有同一比例因了子。旋转（用计算机图形）rotation(in cotnputergraphics）13.05.17
显示元素围绕一个固定轴的转动。镜象变换mirroring
显示元素对显示面所在平而上的·个轴翻转180°13.05.19
窗口（用于计算机图形）window（incomputergraphics）虚拟空间中预先规定的一部分（见图2）。13.05.20视viewport
显示空间中预先规定的一部分（见图2）。13. 05. 21
13. 05.22
窗/视变换window/viewport transformation,viewing transformation窗口的边界及其内容到视口的边界及内容的映射。剪取clipping
去掉位于给定边界之外的那些显示元素。遮挡，反剪取shielding，reverse clipping抑制给定边界内的所有显示元素。滚动scrolling
垂直或水平地移动窗口，使得随着原数据消失，新数据出现在视口内。卷动　rolling
仅局限于垂直方向的滚动。
缩放z00ming
不断地改变整个显示图象的比例，以得到部分或整个图段靠近或远离观察者的视觉效果。注：比例的改变值应在所有方向上均相同。翻滚tumbling
显示元素环绕个轴旋转的动态显示，此轴的方向在空间的方位不断改变。13.05.28
漫游panning
GB 5271. 13— 88
不断地使显示图象1)平移，以得到图象侧向运动的视觉效果注：1)漫游可以限制在一个视口1之内。背景图象，静止图象background image，static image13.05.29
在特定的一系列处理过程中，显示图象不变化的部分，如表格叠加部分。13.05.30前景图象，动态图象foreground image，dynamic image对于每一种处理都能发生变化的显示图象的那部分。13.05.31表格加formoverlay
用作背景图象的诸如报表、格子或地图等图案。13.05.32表格闪现formflash
表格叠加的一种显示方式。
13.06计算机缩微图形学
计算机缩微图形
computer micrographics
将由计算机产生的数据记录于缩微印刷品上，或者将缩微印刷品上的数据转换为适合于计算机使用的形式的方法和技术。13.06.02计算机缩微胶卷输出computer output microfilming(COM)将计算机输出的数据直接转换和记录于一个缩微胶卷上的技术。13.06.03计算机输出的缩微胶卷记录器computeroutputmicrofilmer（COMdevice）-种计算机缩微胶卷输出的记录设备。图段
显示图像
图1显示面
示元素
显系元素
一窗口
遵拟空间
GB 5271.1388
图2窗口/视口变换
最示空间
背景图象
笔划字符发生器
笔划设备
编码图象
表格闪现
表格叠加
操纵杆
操作空间
存储管
窗口/视口变换
等离子板
点阵字符发生器
定位器
定值器
定比例
动态图象
反剪取
跟踪符
跟踪球
鼓形绘图仪
光笔．
光笔检测
光按钮
光栅单位
GB 5271. 13-88
附录A
汉语索引
（参考件）
光栅绘图仪
光栅图形
：13.04.19
·13.04.17
光栅显示设备
规格化设备坐标
绘图头
绘图仪步长
计算机缩微胶卷输出
计算机缩微图形
计算机输出的缩微胶卷记录器
计算机图形
计算机图形学
栋取设备
绝对向量
绝对坐标
绝对命令
绝对指令
静电绘图仪
静止图象
镜象变换
可检测元素[图段］
可寻址点
控制球
墨迹式绘图
目标符号
...13.06.03
13.01.01
..13.03.08
目标圆
目标区
拇指轮
平板绘图仪
气体放电板
前景图象
曲线发生器
软拷贝
刷新率
设备空间
设备坐标
世界坐标
输入原语
输出原语
鼠标器
随机扫描设备
图象再生成
GB 5271.13-88
...13.02.06
显示元素
显示空间
显示面
显示控制台
显示图象
显示命令·
显示指令
线划图形
相对命令
相对指令
相对坐标
线框表示
向量产生器
橡皮筋拉线法
写入板
虚按钮
虚拟空间
选择设备
寻址能力
用户坐标
增量向量
增量值
增量坐标
字符发生器
坐标图形
:13.03,03
.13.01.04
13.02. 05
absolute command
absolute coordinate
absolute instruction
absolute vector此内容来自标准下载网
addressability
addressable point
aiming circle
aiming field
aiming symbol -
background image
blanking
blinking
calligraphic display device character generator
choice device
clipping
coded image -..
欢迎电迎电心
computer graphics
中国手
GB 5271. 13--88
附录B
英文索引
（参考件）
------+-+-----+-+-+++
computer micrographics
computer output microfilmer
computeroutputmicrofilming
control ball
coordinale graphics
cursor
curve generator
detectable element[segment]
device coordinate
device space ....
directed beam display devicedisplay
国专电国电业
*13.01.08
..13.05.09
display command
display console
display element
display image
票盟国票助典
国量品品
display instruction
display space
display surface
GB 5271.13—88
专营身业电服
dot matrix character generator ............................dragging
drum plotter
dynamic image
electrostatic plotter
flatbed plotter
flicker
foreground image
form flash
form overlay
gas panel
graphic primitive
hidden line
highlighing
(image )regeneration
increment size
incremental coordinate
incremental vector
++.++.++..++
inking
input primitive
joy stick
light butto
通电欢品
电电通国收
电品量
量爱量量雪
13. 04. 10
：13.05.30
13. 05.14
... 13.02.04
