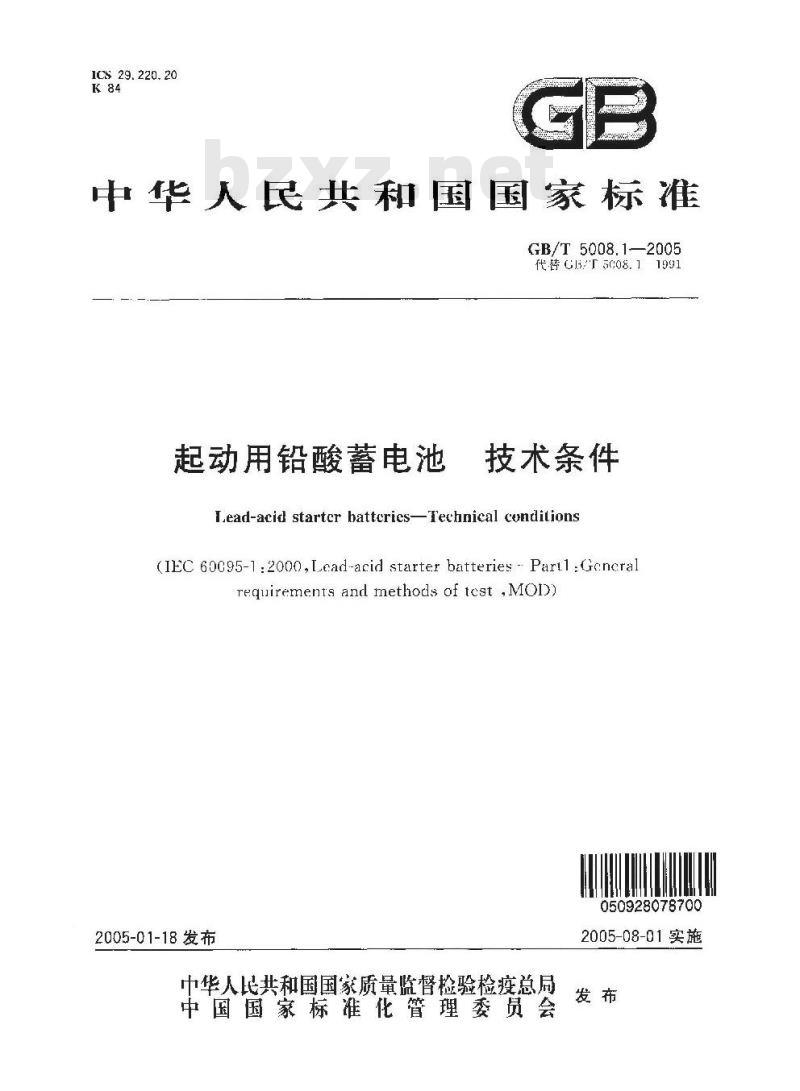

【国家标准(GB)】 起动用铅酸蓄电池技术条件

ICS 29.220.20
中华人民共和国国家标准
GB/T5008.1—2005
代C3/T 5008.11991
起动用铅酸蓄电池
技术条件
Lead-acid startcr battcries-Technical cenditions(IEC 60095-1:2000,lead-acid starter batteries - Par11:Gcncralrequirements and methods of test ,MOD)050928078700
2005-01-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-08-01实施
规范性引用文件
术语符号·
技术要求
低温起动能力
充电接受能力
荷电保持能力
电解液保持能力
循环耐久能力
耐振动性
水损耗
十式荷电菁电池起动能力
下式衙电蕾电池在未注液条件下贮存后的起动能力·气密性·
耐温变性(适用于塑料槽蓄电池)-封口剂.
存期…
试鉴方法
电解液
试验进行前的预处
容试验
低温起动能力试验
充电接受能力试验
荷电保持能力试验
电解没保持能力试验
循环附久能力试验
耐振动性试验·
水损耗试验
十式荷中荐电池的起动能力试验干式荷电蓄电池在未注液条件下贮存后的起动能力试验气密性试验
耐温变性试验·
封二剂试验
存期试验
捡验规则
GB/T 5008.1--2005
B/T 5008.1-2005
检验分类
拥样规则
划定规喇
标志，包装、运愉、存
GB/T5008%起动用铅酸蓄电池》分为个部分：第一部分：起动用铅酸蓄也泄技术条件；--第一部分：起动用铅駿蓄电法产品品种和规格：一第三部分：起动历铅酸蓄电池子的尺寸和标记，GB/T5008.1—2005
本部分为GB/～5008的第，部分，对应十IFC50095-1:200C&起动用铅酸蓄电池第一部分：-般要求和试验方法。本部分与IFC60095-1:2000的一致性程变为修改采用，主要差异如下：按照我国国情增了气密性，耐温变性，封剂等项目的技术要求利试验方。本部分与GR/T5008.1—1991相比主要变化如下：增加了阀控（有气体复合功能)式蓄电泄的有关技术要求和试验方法；H类蓄电池的循环耐久能力的技术要求和试验方法按IEC00951:2000起动用铅酸蒂电池第一部分：一般要求和试验方法》进行了修收；--B类基电池的耐振动性的技术要求和试验方法接TEC60095-1:2000%起动用铅酸蓄电池--部分：一般要求和试验方法》进行广修改；储备容与20h容量之间的关系按1EC60095-1：2000%起动用铅酸蕾电池，第一部分：-般要求利试验方法避行了修改：
免维护蓄电池改称为排气式电池（少失水）。本部分从实施之H起.同时代誉GB/T5008.1·1991本部分由中国电器工业际会提白。本部分用全国铅酸蓄电池标准化技术委员会归口。不部分出沈阳蓄电池研充所负责起萨。本部分主妻起草人：沈景平。
本部分所代替标准的历次版本发布情况为：CB/T E008. 1- 1985,GH/T 5008. 1 1991.1范围
起动用铅酸蓄电池技术条件
CB/T5008.1—2005
GB/T5008的本部分规定了起动用铅酸蓄电池的技术要求、试验方法、检验规则和标志、包装、运输、贮存
本部分适用于额定电压为12V的供各种汽车、拖拉机及其他内燃机的起动、点火和照明用排气（富液）式铅酸蓄电池（以下简称蓄电池）和阀控（有气体复合功能）式蓄电池本部分不适用于用作其他日的的蒂电池，例如铁路内燃机车起动用蒂电池。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。是注日期的引用文件，其随后所有的修改单（不包括勘误的内容或修订版均不适用于本部分，然面，鼓励根据本部分达成协议的各方研究是否可使用这些文伴的最新版术。凡是不注目期的引用文件，其最新版本适用于本部分。GB/T 5008.2
JB/T10C52
3术培、符号
起动用铅酸蒂电池
产品品种和规格
铅酸蓄电池用电解液
重定容量，Ah。
微电电流，数值为C/20
辛实际容量，Ah。
Ce——20h
I—起动电通数值见GB/T5008.2.AChn
额定储备容量，min。
实际储备容量，min。
充电接爱试验的放电电流数值见5.6.A。充电按受式验在充电到10mn时电流值，AgA类茜电池
B类蓄电池
20h率额定容量小子100Ah的蓄电池0h举额定容量大于或等于100Ah的落电池。排气式蓄电池是电池盖上有能析出气体产物的一个或多个开孔的二次排气（富液）式蓄电池
电池。
阀控（有气体复合功能）式蓄电池阀控式蒂电池是正常条件下密封的，当内部气压超过预定值时有一个能让气体析出装置的二次电池，这种蓄电池正常时不能添加电解液。在这种样式的蓄电池中，电解液是不流动的。
4技术要求
4.1容量
4.1.1额定储备容量
4.1.1.1额定储备容量C.应符合GB/T5C08.2标准的规定。4.1.1.2实际储备容量Ct应在第三次或之前的储备容量试验时，达到额定储备容量C.。4.1.220h率额定容量
4.1.2.1额定容量Cc应符合GB/T5008.2标准的规定1
GB/T 5008.1—2005
4.1.2.2实际穿量C在第三次或之前的穿量试验时,应不低于额定案量C2的95头，4. 1.3容量试验优先采用4. 1. 1 额定储备容量.也可采用 4. 1. 2 20 h率领定容量。额定储备穿量利20 h率额定容量的采用由制造确定。4.2低温起动能力
4.2.1蕾电泄按3.5试验耐，以1，电流放电-55时，蓄电池端电斥不得低于9.00V,60s时，单体蓄电池平均电压不得低于8.0 V。
4.2.2低温起动能小成在第三次或之前的抵温起动能力试验时，达到1.2.1的要求，4.3充电接受能力
蓄电池接F.5试验时.充电电流1与（2/2℃的比值不应小于3.0。4.4荷电保持能力
薛电池按5.7试验，以1，电流放比305.蓄电池端电不得低于7.20V。4.5电解液保持能力
蒂电池按5.8试验时，表面不得有电解液渗漏溅出。4.6循环耐久能力
A类凿电池按5.9.1试验时，以I。电流放电30s,蓄电池端电压不得低于7.20V，B类蓄电池按5.9.2试验时,以1.电流放电335.蓄电池端电压不得低于7.20V。4.7耐振动性
落电池按 5.10试验时,以 1.电流放电0 s,电池端电压不得低于7.20 V。4.8水损耗
4.8.1排气式蓝电池（少失水）
解电池按5.-1.1试验时，按实际容量C（实际备容量C）计管，蕾电池质量损失不得大于4x/Ah(或2.66g/min),
4.8.2阀控式蓄电池
落电池按5.11.2试验时接实际睿革C.（或实际储备穿量（.算，蒂电池质革损失被2院[(W,-W,)/2]不得人于 1 g/Ah(或 0. 67 g/mi:)。4.9干式荷电蓄电池起动能力
蒂电池按6.12试验时,以J，电流放电，时,蓄电池端压不得低于9.00 V,15℃时,单体蒂电池平均电不得低于6.00V
4.10干式伺电蓄电池在未注液条件下购存后的起动能力著电池按,13 试验时以1电流放电100蓄电池端电压不得低于6.00V。4.11气密性
莽电池按3.14试验时，应具有良好的气密性。4. 12耐温变性(适用于塑料槽蓄电池）带电接 5.15试验时,应符合4. 11的规定。4.13封口剂
蒂电泄按3.16试验时，封1剂在30℃时小应裂纹或与蓄池槽,盖分离；在65℃时不得溢流。4.14购存期
蓄电池按5.17试验时：共密量和低温起动能力应符合4. 1和4.2的规定，5试验方法
5. 1 测量仪器
5.1.1电气测量
5.1.1.1仪表量程
所用仪表量程应随被测用压和用流的景值所变，指计式仪表读数成在量程的后一分之·范围内。5.1.1.2电压测量
GB/T 5008.1—2005
测置电压用的仪表成足具有1.0级精度或更精密的电压表，电压表内阻至少应足3000/V，5. 1. 1.3电流测量
测章电流用的仪表应是具有1.0级精度或更精密的电流表。5. 1.2温度测量
测量温度用的温度计应是具有延当的量程，每个分度值不应人于1心，温度计的标定精度应不低于o.5c.
5,1.3密度测量
测量电解液密度月的密度计应其有适当的量程，每个分度不应大于0.005g/cm。5.1. 4时间测量
测时间目的仪表应按时分，秒分度，至少应具有每小时士1。的精度。5.1.5尺寸测量
测量蓄电范外形尺寸的录具,成具有1 mπ以上的精度。5.1.6质量称重
称最带出池质单的衡器.成具有土.0.D5兆以上的精度。5.2电解液
5.2.1用于所有试验的完全充地蓄电池的电解液密度为1.28g/t:tm=0.018/cm（25℃），也可市制造厂另行规定。
5.2.2蓄电池在完全充电时，电解液液面高度应符合制造厂规定，在无规定时，液面高度应高保护板10mm-~15mm
5.2.3电解液应符合JB/T1CC52标准的规定。5.3试验进行前的预处理
5.3.1试验应口新的蓄电池进行，试验前所有蓄电池必窥完全充电，十式循电游电池要经激活，5.3.2警电泄的究全充电可按恒流充电或改进的恒压充电进行，充电期间，电解液温度应维持在25℃=10℃之间，以中间单体蒂电池的测量为准。5.3.2.1排气式幕电池的恒流充电蒂电池以2I.电流充电至单体畜电池平均电压达到2，40V后，再继续充电h（作起动试验后的驱续充电时问为。
5.3.2.2排气式电池的改进的恒压充他蓄电池以16.CoV电压允电24h(作起动试验后的充电时司为16h).最大电流限制到515.3.2.3阀控式著电池的充电
蓄电池以1.40V电压充电2ch.最大电流限制到51c接着用0.51流再充电5h。5.3.3蓄电池的充电时间允许中制造厂另行规定。5.4容量试验
5. 4. 1储备容量试验
5.4.1.1整个试验期间，薪电起均放置在猛度为25℃土2℃的水浴中，蓄电池上缘露水面不得超边25mm，落电池之间和蓄电池与水浴壁之问的距离，均不得少于25mm.5.4.1.2整电池在完分充电结束后1h-~5h内：当电解液混度达到25℃土2时，以25A电流放电到蓄池电压达（19.50土0.05）V时整止，记录放电持续时间（mi），5.4.220h率容量试验
5.4.2.1整个试验期间·蓄电池均放置在温度为25℃土5℃的水浴中，蓄电池上缘露出水面不得超过25mm，害电范之间和蒂电池水浴鉴之间的距离，均不得少25mm，GB/T5008.1—2005
5.4.2.2蓄电池在完全充电结束后1h~5h内，当电解液温度达到25℃士5℃时，以1电流放电到带电池端电压达（10.50土0.05）V时终止，记录放电持续时间t（min）。5.4.2.320h率实际容量按式（1)计算：C=-1a X t[1-0.01(T-25)]
式中：
放电终止时中间单体蓄电池电解液温度，单位为摄氏度（℃C）；0.01
温度系数。
5.4.3储备容量与20h率容量之间的关系按式（2）计算：C
式中：
α=1.170（富液式蓄电池）或Q=1.130（阅控式蓄电池）；3=0.830（富液式蓄电油）或β-1070（阀控式蓄电池）5.5低温起动能力试验
（1）
蓄电池完全充电后1-h内，将蓄电池放人温度为一18士℃的低温箱或低温室内至少20h或当中间单体蓄电池电整温度达到（-18土1）时，蓄电池在低温室内或从低温箱取出后1min内以T电流放电60测记s和60s时蓄电池端电压。5.6充电接受能力诺
5.6.1完全充电的害电池在温度为25℃士5℃的条件下，以1。电流放电5片5.6.21。按式
武中：
5.6.3放电结
I.-C/10(A)..免费标准下载网bzxz
进行三次试验中的最大值。
立即将蓄电池放入温度为0℃士1℃的低温箱或低温室内20h25h。5.6.4
蓄电池在低温室内或从低温箱中取出后上min内，蓄电法月恒压（14.后，测记充电电港
5.7荷电保持能
上0.)V充电，经10min
将完全充电市格电池旋紧液孔塞，擦净蓄电池表面，在温度为40土？C的水浴中，开路静置然后蓄电池人经费充电，按5.5进行低温起动试验，放电30测记警电池端电压。5.7.3排气式蓄电池（尖水）或阀控式蓄电池按5.7.1相同条件开路静置49d，然后按5.7.2进行低温起动能力试验。
5.8电解液保持能力试验
5.8.1排气式蓄电池
5.8.1.1将完全充电的蓄电池开路放置4h5.8.1.2必要时应再次调整每单体蓄电池中电解液液面高度至规定位置。5.8.1.3蓄电池旋紧液孔塞，然后擦净蓄电池表面。5.8.1.4
进行。
蓄电池向前、后、左，右四个方向依次倾斜，每次倾斜间隔时间不小于30s，倾斜按下列条件5.8.1.4.1
5.8.1.4.2
5.8.1.4.3
蓄电池在15内，由垂直位置倾斜45°蓄电池在这个位置上保持35。
蓄电池在1S内，由倾斜位置恢复到垂直位罩5.8.1.5用日测法观察，电解液有无溅出。5.8.2阀控式蓄电池
GB/T5008.1—2005
5.8.2.1蓄电池完全充电后，立即将蓄电池倒置在有隔离表面的一张吸墨纸上，在温度为25℃土5℃的坏境中倒置6h。
5.8.2.2用日测法观察，在吸墨纸上应未见电解液痕迹5.9循环耐久能力试验
5.9.1A类蓄电池的循环耐久能力试验5.9.1.1整个试验期间，除低温起动能力试验外，蓄电池均放置在温度为40℃土2℃的水浴中，蓄电池上缘露出水面不得超过25mm，蓄电池之间和幕电池与水浴壁之间的距离，均不得少于25mm5.9.1.2完全充电的蒂电池以5Ig电流放电1h，随后以14.80V土0.05V的恒压充电2h（阀控式落电池为14.40V土0.05V）最大电流不得超过1012e.组成一次循环，蒂电池连续进行32次这样循环后，开路静置72h，然后以14.80V士0.05V的恒压充电2h（阀控式蒂电池为14.40V士0.05V)最大电流不得超过10I20，进行补充电，紧接着进行下一个循环耐久试验单元的试验。注：蓄电池的恒压充电电乐值充许制造厂另行确定5.9.1.332次循环连回紧接的开路静置时间，构成个循环耐久试验单光的试验5.9.1.4蓄电池经量E这样的试验单元后，再经受32次循环和开路静置7h，蓄电池不经补充电，按5.5进行低温起动能有试验，放电30，测记蓄电池端电压。5.9.2B类蓄电池的循环耐久能力试验5.9.2.1整个试验期间，除低温起动能力试验外，蓄电池均按5.9.1.1的要求，放置在温度为40℃士2℃的水浴中。
5.9.2.2完全元电的蓄电池以14.80V±0.05V的恒压充电5h（阀控式蓄电池为14.40V土0.05V）最人电流不得超过日
I2，随后以5I电流放电2h，组成一次循环，蓄电池连续进行14次这样循环后，以14.80V±oG的恒压充电2h(阀控式蓄电池为1446V±b.05V)最大电流本得超过5Ia，进行补充电，然后路静置70h，紧接着进行下个循环耐久试验单元的试验。
注：蓄电池的框压充电电压值充许制造厂另行确定：5.9.2.314次循同紧接着的开路静置时间，构成一个循环耐久试验单元的试验。5.9.2.4蒂电池
5.9.2.5蓄电池
测记蒂电池端电压。
5.10耐振动性试验
次循环放电络止时，单体薪电池平均电压不得低于10.00个这样的试验单元后，不经补充电，接5.5进行低蕴起动能力试验，放电30s，蓄电池完全充电后，在温度为25土100的环境中忙存24h，然后，用下列两种方法之一紧固5.10.1
到振动试验台上。
用电池槽底部压紧装置或槽下部的马缘和适当的压紧工具，用M8的螺栓旋紧到扭矩至少为15Nm
用角铁柜覆盖蓄电池槽盖组件上部边缘，最低覆盖宽度X值（见表1），用四个M8的螺栓旋bo
紧到扭矩至少为8Nm。
带电池类型
GB/T 5008.1—2C05
5.10.2谢电池经受频率为30Hz35H2.垂直振动时问了值（见表1)，振动尽可能接近正孩没形5. 10.3著电池[:的最加速度应送到之值(见表1)振动试验结束后，蓄电池不经再充电，在温度为2:℃土2℃的条件下，以1、电疏放电60,测记等范瑞敢压。
5. 11水损耗试验
5.11.1排气式蓄电池（少失水）5.11.1.1荐电池完全充电后-擦净荐电池会部表面，十媒并称量质到精度士0.05%。5. 11.1.2然后,荐电池接5. 9.1.1的要求，放在激度为1c℃±2%的水浴中。5.11. 1.3带电池用恒压14. 40 V±0.05 V充电500 h。5.11.1.4带电池充心结束后,立即按5.11,1.1的要求进行质危称盘，5.11.2阀控式蓄电池
5.11.2.1完全充电的落电池接5.9.1.的要求.放置在温变为40%:12的水浴中。5.11.2.2蓄也池用恒压14.10V1.0,05V充电500 h后，擦净剪电池个部表而，干焕并称量质量(W)到精度 :0. CE%。
5.11.2.3蓄电池按5.9.1,1的要求放胃在温度为40么±2℃的水浴中,用恒14.40V十0.05V充电1心00h后-擦净蒂电池全部表向，十爆并称量质星（W：)到精度土0.05%。5.12干式荷电菌电池的起动能力试验5.12.1本试验应在蒂电池牛产后60d内进行。5.12.2将凿电池和符合5.2的电解液,放人温度为25℃±℃的室内，至少12h,然后在同--环境中：接 5. 2 的规定,将电解液注人蓄电池,静置 20 rmin后,以 1. H流效电 _50 5,测记 5 s 和 150 s时蓄电池端也
5.13干式荷电蓄电池在未注液条件下贮存后的起动能力试验5.13.11式尚电蓄电池在制造厂说明书要求的条件下，在温度为20七土.0℃，相对湿度不超过80%的环境中存放12个月。
5.13.2将电池和符合5.2的电解液，放入温度为25℃一5℃的室内，至少121，然后在同一环境中，按5.2的规定，将电解液注入落电池，静置20 Trin后，以1.电流放电130>,测记蓄电池端电压。5.14气密性试验
刘未注人电解被的每一单体蓄电池充人或抽出空使其内部气与气压力左等于kPa压力计的读数在5~-5内小应交动，5.15耐温变性试验
5.15.1未人电解液的蓄电范在温度为25℃上10的环境中，按5.12进行气密性试验5.15.2将符合.11要求的电池在65℃=1℃的环境中放置24h，多出后在25℃110℃的环境中放置12a,然后在一39℃1℃的环境中放置24 h-再在25℃±10的环境中放12于。5.15.3按5.14进行气密性试验。5.16封口剂试验
5. 16,1耐寒试验
将未注人电解液的带电池，在室温情况下放人低温箱或低温室内并左一3亡1心温度中保持Gh，当温度回几到20℃【1℃时，在低温室内或从低凝箱取出后1min内，用日力观察，对口剂成无裂纹及不应与槽、益分离。
5. 15. 2耐热试验
将做过耐寒试验的蒂电泄，旋下液孔寒，在空温下放置6h后，放人但温箱内，并将电池倾斜成15°，在65℃=1'℃C温度中保持6l.然后从切漏箱中取出菌电池，用日小观察，封11剂是溢流，5.17随存期试验
GR/T 5008.1—2005
募电池在制造厂说明书规定的条件下，在温度为20℃士10℃，相对递度不超过80%的环境中，存效24个月，然后按5.2和5.5迟行试验。6检验规则
6.1检验分类
誉电池的扮验分为型式检验、出」检验和周期检验。6. 1. 1
蓄电池型式格验的试验项H、样品数量见表2，落H池的型式检验应连续进行。蓄电池出厂检验租质调检验的试验项H,样品数量及试验周期见表3。表2
试验班目
十式荷电茜电泄起动能
储许容量或 20 1率容量
低融起动能小5.5)
储备穿直或0率容匠
低温起动能力（5.5)
储备容其或 20 率容
低温起动能力(5,5)
充电接受能方(5.6)
奇电保持能大(3.7)
电解演保持能力(5.6）
循环耐久能(5.9)
谢振动件（5.10)
水拟(11）
耐温变性或封口剂
(5,15)或(5.16)
注1，干式电蓄电池起动能方只适用于下式有电蓄自池。X
注2：水拟耗试龄只适用下排气式酱电池：少失水和阀控式替泄。蓄电池编号
注3.储备容量或2C:1.率容基及低温起动能力试验须月如提前达到规定要求.下面的相间试验项可不再选行。GB/T5008.1—2005
6.2抽样规则
检验分类
出厂检验
周期检童L
试验项目
最大外形尺于
气密性
低温起动能力
充电接受能力
荷电保持能力
电解液保持能力
循环耐久能力
耐振动性
水损耗
十式荷电蓄电池起动能力
耐温变性
封日剂
贮存期
千式荷电蓄电池在未注液条件下的贮存6.2.1同一系列产靠甲型式检验抽样规则，应以制造厂为依据，抽取产量最大的规格为代表产品。样品数量
抽检1%
逐只检查
试验周期
每月一次
侯月一次
每半年一次
每年一次
每年一次
每年一次
每年一次
每年一次
每月一次
每年一次
每季一次
每年一次
每年一次
年度实际产量的统计（以蒂电池只数计)6.2.2当某月确实末生作为代表产品的规格时，则每月一次的试验预月，可抽取该月产量最人的产品进行。
6.2.3每半年一次及每年
6.3判定规则
欢胸试验项目必须以代表产品进行测试、不得用其他规格的产品代替。6.3.1凡不依测试数据评定的试验项月，当检验不合格时该项白应判定为不合格。6.3.2凡依测试数据评定的试验项目，均以该项目的测试数据作为判定的依据。6.3.3贮存期试验，以该项试验的3从蓄电池中2是否符合标准要求，作为判定依据6.3.4型式检验中的试验项目，当第一次拍试不符合标准要求时，可进行第二次加倍抽试，如仍有只不符合标准要求，则应判定为不合格。7标志、包装、运输、贮存
7.1标志
蓄电池产品上应有下列标志：
制造厂名：
产品型号或规格；
制造日期，
商标；
极性符号。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
