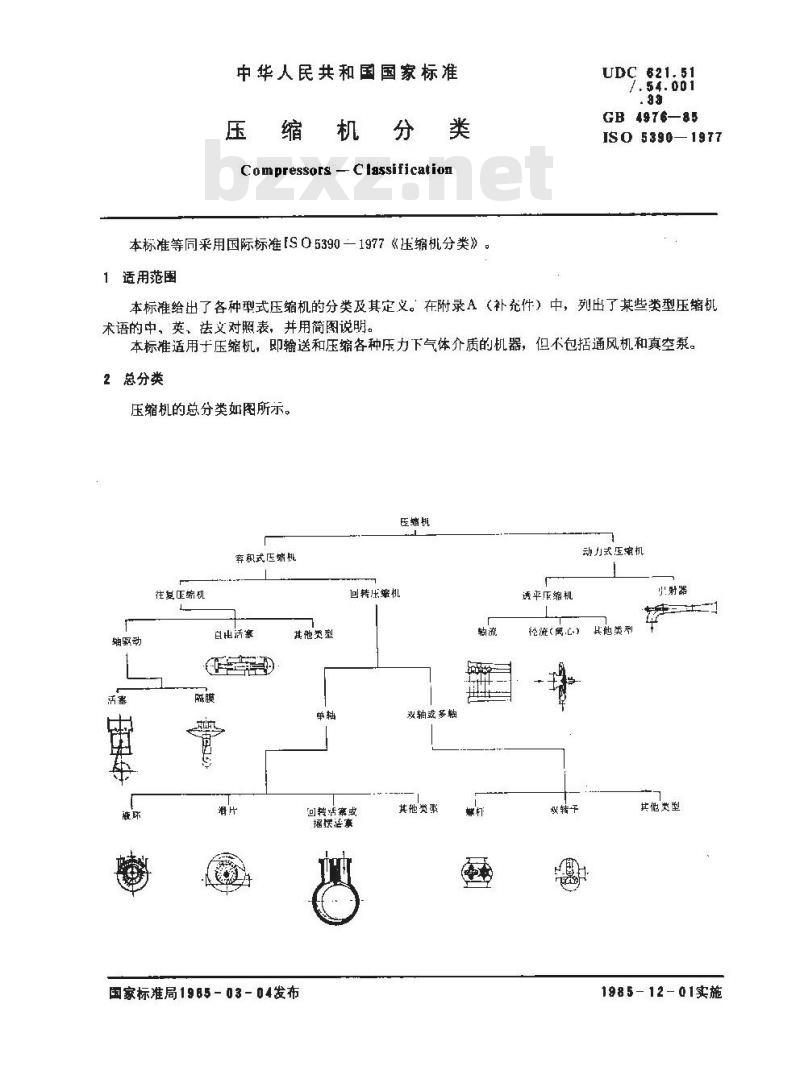

中华人民共和国国家标准
压缩机分类
Compressors-Classification
本标准等同采用国际标准[S05390－1977《压缩机分类》适用范围www.bzxz.net
UDC 621.51
GB 4976—85
ISO5390—1977
本标准给出了各种型式压缩机的分类及其定义。在附录A（补充件）中，列出了某些类型压缩机术语的中，英、法文对照表，并用简图说明。本标准适用于压缩机，即输送和压缩各种压力下气体介质的机器，但不包括通风机和真空泵。2总分类
压缩机的总分类如图所示。
医蜡机
奔积式压端机
往复正缔机
轴氧动
自电活家
其他类型
回转压缔机
回转活察或
摇援证事
国家标准局1985-03-04发布
双轴或多轴
其他类聚
透平瓜缩机
动力式压缩机
小时器
论流（离心）
双辖子
其他类型
其他类型
1985—12-01实施

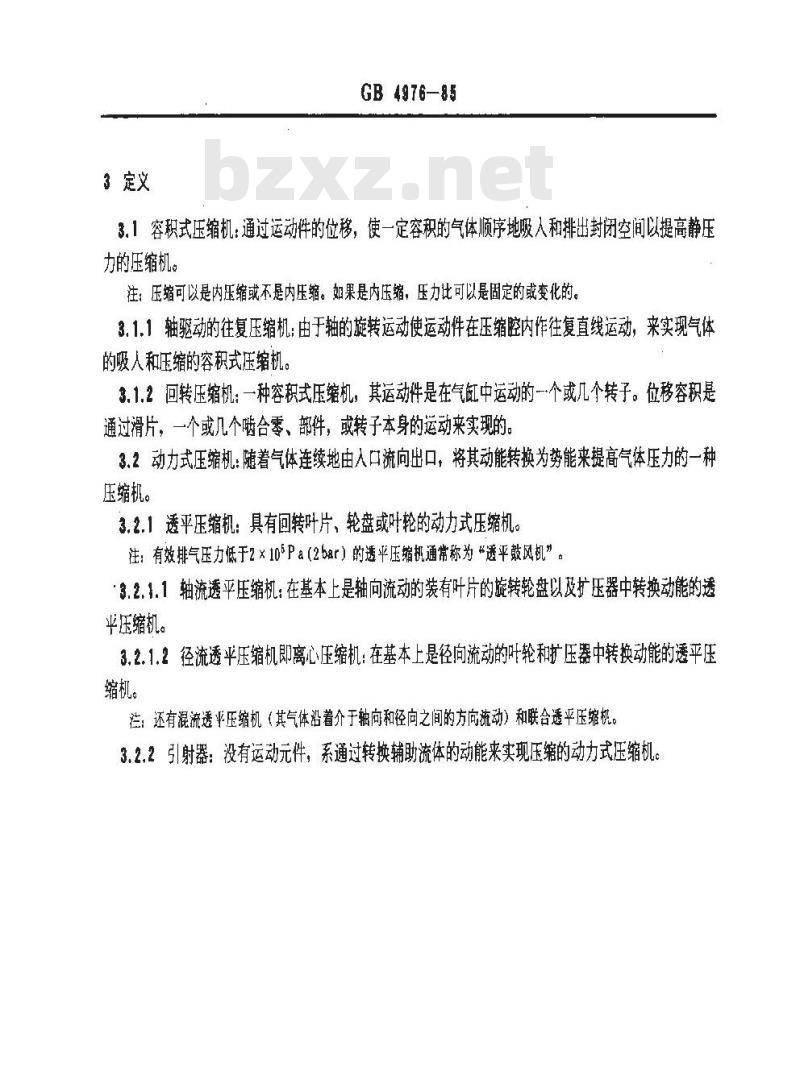

3定义
GB4976—85
3,1容积式压缩机：通过运动件的位移，使一定容积的气体顺序地吸入和排出封闭空间以提高静压力的压缩机。
注：压缩可以是内压缩或不是内压缩。如果是内压缩，压力比可以是固定的或变化的。3.1.1轴驱动的往复压缩机：由于轴的旋转运动使运动件在压缩腔内作往复直线运动，来实现气体的吸人和压缩的容积式压缩机。3.1.2回转压缩机；一种容积式压缩机，其运动件是在气缸中运动的一个或几个转子。位移容积是通过滑片，一个或几个啮合零、部件，或转子本身的运动来实现的3.2动力式压缩机：随着气体连续地由入口流向出口，将其动能转换为势能来提高气体压力的一种压缩机。
3.2.1透平压缩机：具有回转叶片，轮盘或叶轮的动力式压缩机。注：有效排气压力低于2×105Pa（2bar）的透平压缩机通常称为“透平鼓风机”。3.2.1.1轴流透平压缩机：在基本上是轴向流动的装有叶片的旋转轮盘以及扩压器中转换动能的透平压缩机。
3.2.1.2径流透平压缩机即离心压缩机：在基本上是径向流动的叶轮和扩压器中转换动能的透平压缩机。
注：还有混流透平压缩机（其气体沿着介于轴向和径向之间的方向流动）和联合透平压缩机3.2.2引射器：没有运动元件，系通过转换辅助流体的动能来实现压缔的动力式压缩机。A .1 曲轴往复活塞压缩机
GB4976—85

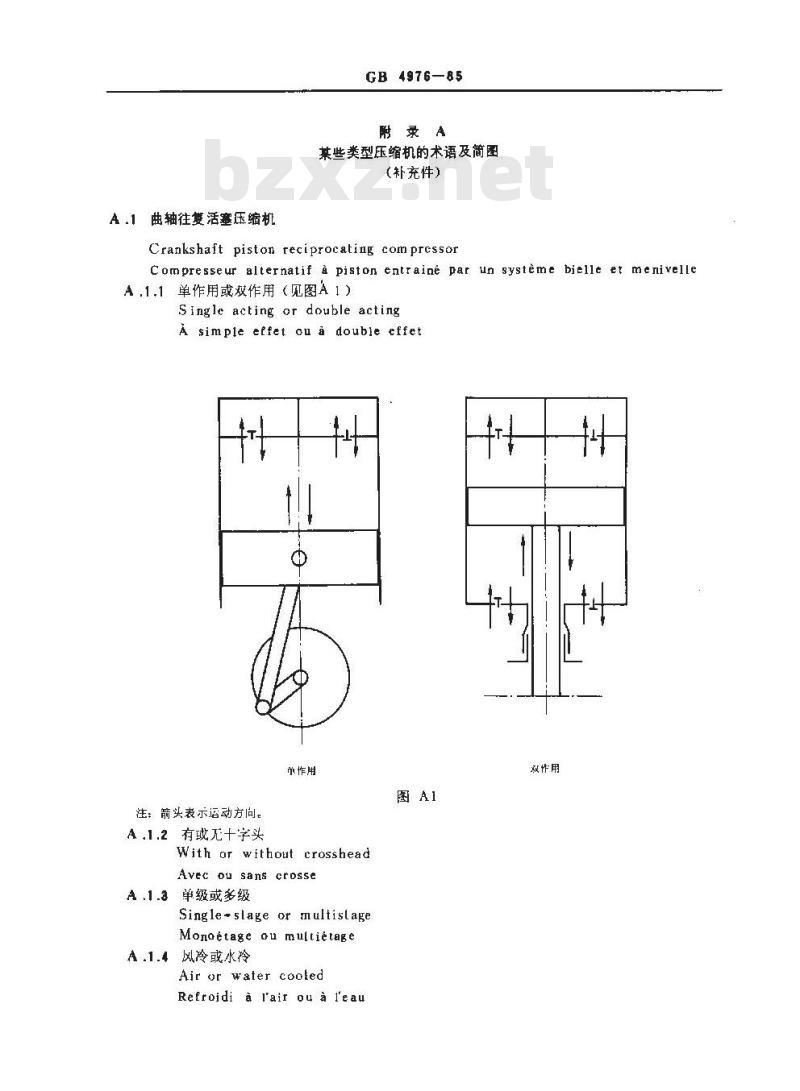

附录A
某些类型压缩机的术语及简图
（补充件）
Crankshaftpiston reciprocatingcompressorCompresseur alternatif a piston entraine par un systeme bjelle et menivelleA.1.1单作用或双作用（见图A 1)Singleacting ordoubleacting
Asimpleetfetouadoubieeffet
注：箭头表示运动方向。
A.1.2有或无十字头
Withorwithoutcrosshead
Avec ou sans crosse
A.1.3单级或多级
Singleslage or multistage
Monoetage ou multietage
A.1.4风冷或水冷
Air or water cooled
Refroidi a 'air ou a leau
效作用
GB 4976---85

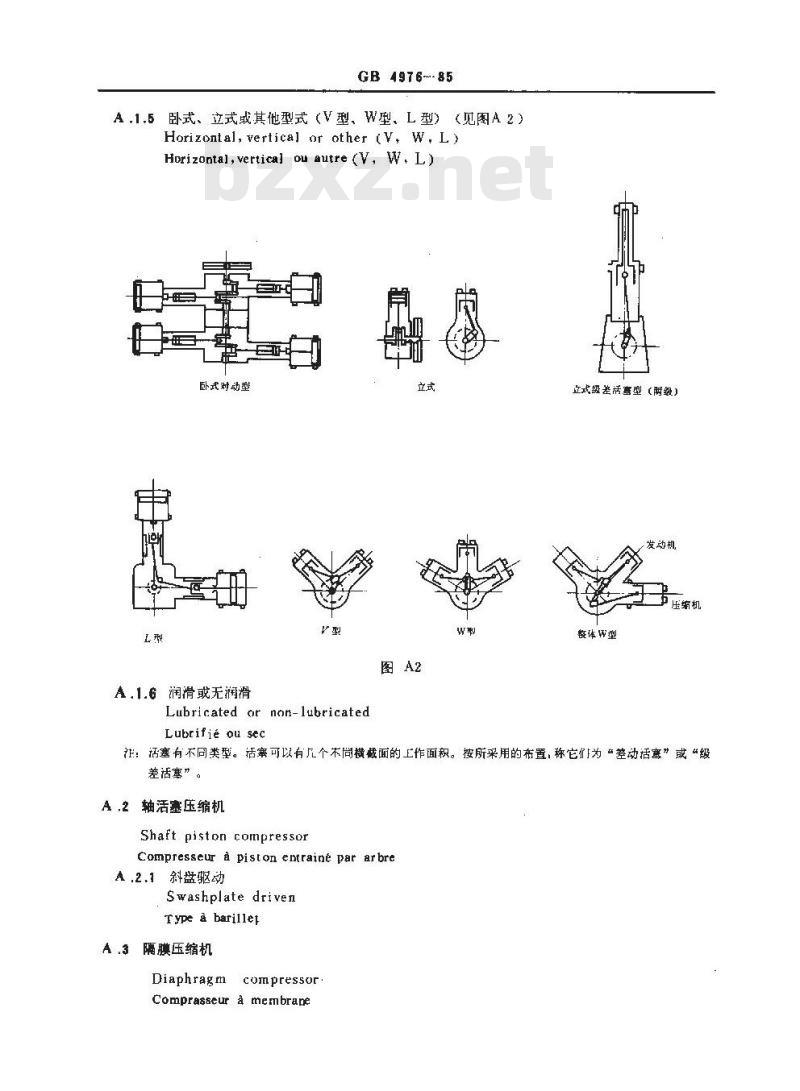

A.1.5卧式、立式或其他型式（V型、W型、L型）（见图A2）Horizontal,vertica)orother(V，W.L)Horizontal, vertical ou autre (V, W, L)卧式对动型
A.1.6润滑或无润滑
Lubricated or non-lubricatedLubrifie ou sec
立式级差活塞型（附级）
发动机
市压缩机
整体环型
证：括塞有不同类型。活塞可以有几个不尚横截面的上作面积。按所采用的布置，称它们为“差动活塞”或“级差活塞”。
A ,2 轴活塞压缩机
Shaft piston compressor
Compresseur a piston entraine par arbreA.2.1斜盘驱动
Swashplatedriven
Type a barillet
A.3 隔膜压缩机
Diaphragm
compressor:
Comprasseur a membrane

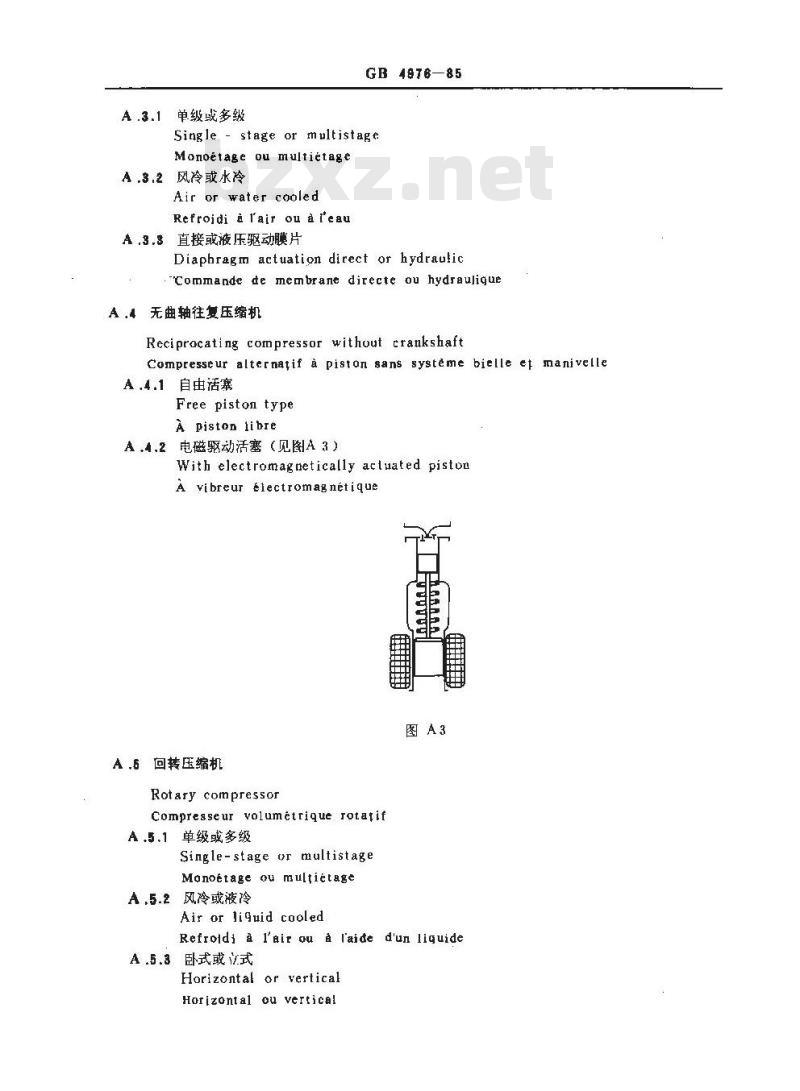

A.3.1单级或多级
GB 4976-85
Single - stage or multistagtMonoetage ou multietage
,3,2 风冷或水冷
Air or water cooled
Refrojdi i 'air ou ?reau
A.3.3直接或液压驱动膜片
Diaphragm actuation direct or hydraulic 'Commande de membrane directe ou hydrauligueA,4无曲轴往复压缩机
Reciprocating compressor without trankshaftCompresseur alternatif a piston sans systeme bielle et manivelleA .4.1 自由活塞
Free piston type
A piston libre
A.4.2电磁驱动活塞（见图A3）
With electromagnetically actuated pistonA vibreur Electromagnetique
A .6回转压缩机
Rotarycompressor
Compresseur volumetrique rotatifA.5.1单级或多级
Single-stage wr multistage
Manoetage ou multietage
A.5.2风冷或液冷
Air or liguid cooled
Refroldj a I'air ou ? I'aide d'un liguideA .5.3卧式或以式
Horizontal or vertical
Horizontal ou vertica!
.GB4976—85
A.5.4润滑、无润滑或喷液
Lubricated , non-lubricated or liquid floodedLubrifie, sec oua bain d'huileA.6径流透平压缩机
Turbocompressor . radial flowTurbocompresseur centrifuge
A.6.1单进气或进气
Single entry or double entryA simple flux ou double fluxA.6.2单级或多级
Single- stage or multistage
Monoetage ou multietage
A.6.3悬臂叶轮
With overhung motnted impeller(S)Avec roue(s) a aubes en porte-a-fauxA.6.4内冷却或外冷却
With internal or external coolingA refroidissement interieur ou exterieurA.6.5水平剖分、垂直剖分或整体气缸Horizontal or vertical split casing or barrelCarter i plan de joint horizontal , vertical ou (type tonneau 》A.7轴流透平压缩机
Turbocompressor., axial flowTur bocompresseur axial
A.7.1水平部分或垂直剖分气缸
Horizontal or vertical split casingCarter a plan de joint horizontal ou vertical附加说明；
本标准由中华人民共和国机械工业部提出，由机械工业部合肥通用机械研究所归口。本标准由机械工业部合肥通用机械研究所起草。本标准起草人陈厢婷。
本标准由机械工业部合肥通用机械研究所负责解释。
