【国家标准(GB)】 日用陶瓷抗张强度测定方法

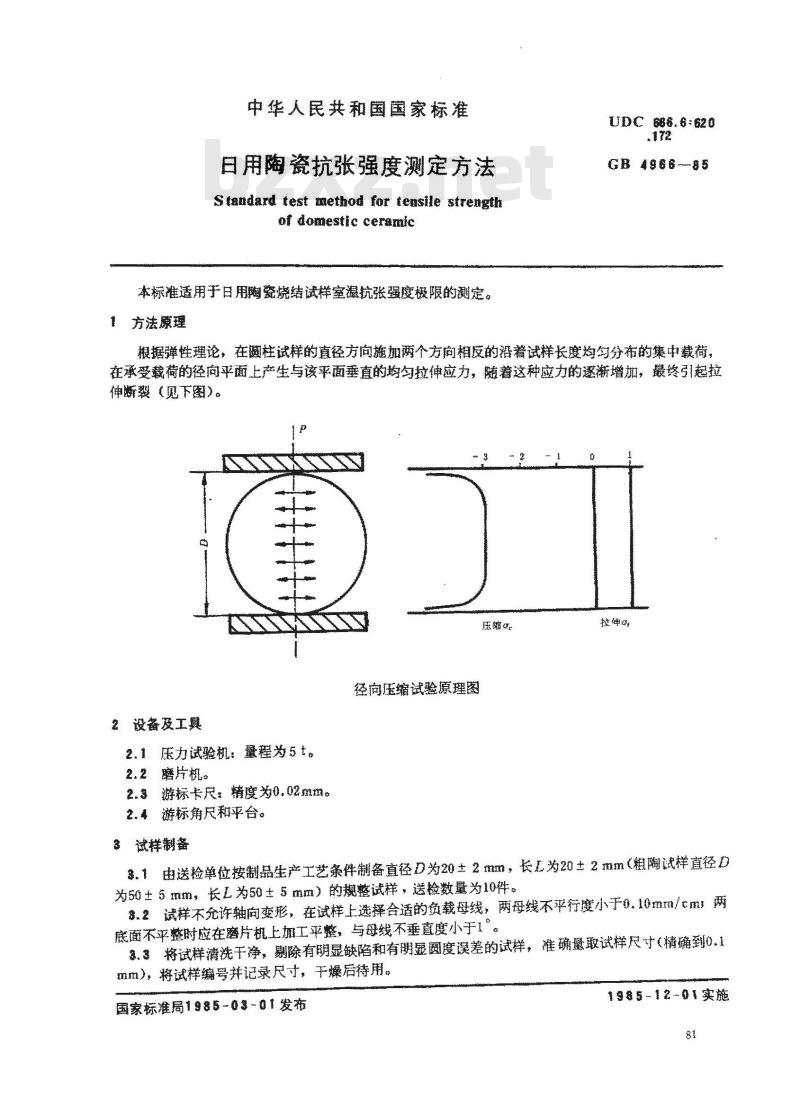

中华人民共和国国家标准
日用陶瓷抗张强度测定方法
S tandard test nethou for teslle streugthof domestic ceramic
本标准适用于日用瓷烧结试样室激抗张强度极限的测定1方法原理
UDC 686.6*620
GB4966---85
根据弹性理论，在圆柱试样的直径方向施加两个方向相反的沿着试样长度均勾分布的集中载荷，在承受载荷的径向平面上产生与该平面垂直的均匀拉伸应力，随着这种应力的逐渐增加，最终引起拉伸断裂（见下图）。
压罐a
径向压缩试验原理图
2设备及工具
2.1压力试验机：量程为5ts
2.2磨片机。
2.#游标卡尺精度为002mme
2.弄游标角尺和平台。
拉神好
3试样制备
3.1由送检单位按品生产工艺条件制备直径D为202mm，长L为20±2mm（粗陶试样直径D为50±5mm，长L为50±5mm）的规整试样，送检数量为10件，3.2试样不允许轴向变形，在试样上选择合适的负载母线，两母线不平行度小于0.10mn/cm两底面不平整时应在磨片机上加工平整，与母线不垂直度小于！3.3将试样清洗干净，剔除有明显缺陷和有明显圆度误差的试样，准确量取试样尺寸（精确到0.1m），将试样编号并记录尺寸，干燥后待用。国家标准局1985-0#~01发布
1985-12-01实施

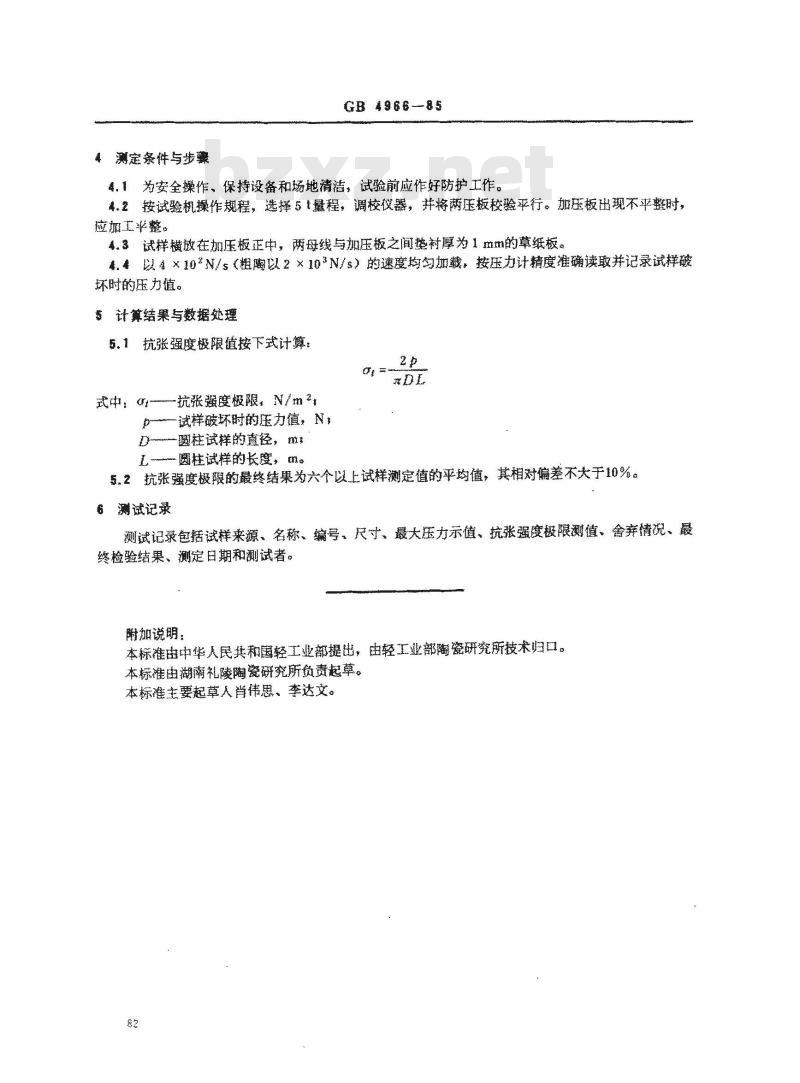

寿测定条件与步骤
GB4966-85
4.1为安全操作、保持设备和场地清洁，试验前应作好防护工作。#.2按试验机操作规程，选择51量程，调校仪器，并将两压板校验平行。加压板出现不平整时，拉加工平整。
.3试样横放在加压板正中，两母线与加压板之间垫衬厚为1m切的草纸板。，以味X10*N/s（粗陶以2×10\N/$）的速度构勾加载，按压力计精度准确读取并记录试样被环时的压力值。
计算结果与数据处理
5.1抗张强度极限值按下式计算：22bzxz.net
式中：-抗张强度极服，Nm
一试样破环时的压力值，N，
D圆柱试样的直经，
L一圆柱试样的长度，m
5.2抗张强度极限的终结果为六个以上试样测定值的平均值，其相对偏差不大于10%。6测试记录
测记录包括试样来源、名称、编号，尺寸、最大压力示值、抗张强度极限测值、舍弃情况、最终检验结果，测定日期和测试者。附加说明：
本称准由中华人民共和国轻工业部提出，由轻工业部陶瓷研究所技术归口本标准由湖南礼陵陶瓷研究所鱼贵起草。本标准主要起草人肖伟思、李达文。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
