【国家标准(GB)】 家具表面漆膜耐磨性测定法

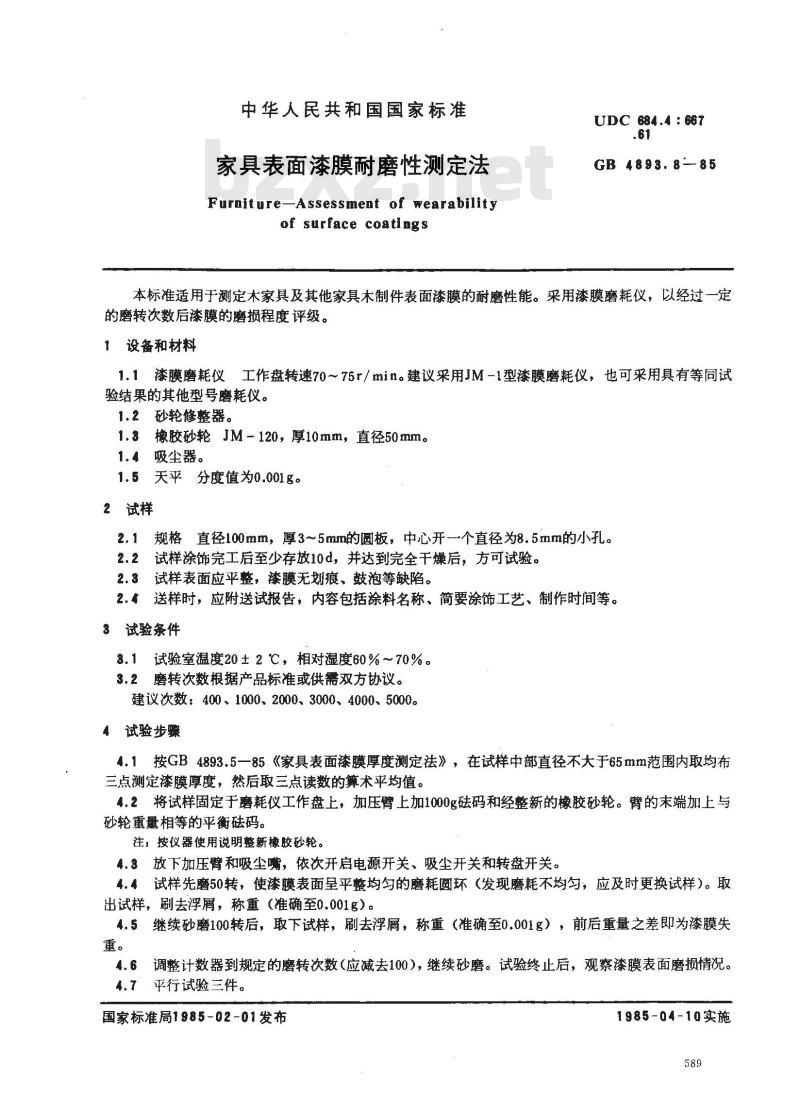

中华人民共和国国家标准
家具表面漆膜耐磨性测定法
Furniture-Assessment of wearabilityof surface coatings
UDC 684.4 : 667
GB 4893.8--85
本标准适用于测定木家具及其他家具木制件表面漆膜的耐磨性能。采用漆膜磨耗仪，以经过一定的磨转次数后漆膜的磨损程度评级。设备和材料
1.1漆膜磨耗仪工作盘转速70~75r/min。建议采用JM-1型漆膜磨耗仪，也可采用具有等同试验结果的其他型号磨耗仪。
1.2砂轮修整器。
1.32橡胶砂轮JM-120，厚10mm，直径50mm。1.4吸尘器。免费标准bzxz.net
1.5天平分度值为0.001g。
2试样
2.1规格直径100mm，厚3~5mm的圆板，中心开-个直径为8.5mm的小孔。2.2试样涂饰完工后至少存放10d，并达到完全干燥后，方可试验。2.3试样表面应平整，漆膜无划痕、鼓泡等缺陷。2.送样时，应附送试报告，内容包括涂料名称、简要涂饰工艺、制作时间等。3试验条件
3.1试验室温度20±2℃，相对湿度60%～70%。3.2磨转次数根据产品标准或供需双方协议。建议次数：400、1000、2000、3000、4000、5000。4试验步骤
4.1按GB4893.5一85《家具表面漆膜厚度测定法》，在试样中部直径不大于65mm范围内取均布三点测定漆膜厚度，然后取三点读数的算术平均值。4.2将试样固定于磨耗仪工作盘上，加压臂上加1000g码和经整新的橡胶砂轮。臂的末端加上与砂轮重相等的平衡码。
注：按仪器使用说明整新橡胶砂轮。4.3放下加压臂和吸尘嘴，依次开启电源开关、吸尘开关和转盘开关。4.4试样先磨50转，使漆膜表面呈平整均匀的磨耗圆环（发现磨耗不均匀，应及时更换试样）。取出试样，刷去浮屑，称重（准确至0.001g）。4.5继续砂磨100转后，取下试样，刷去浮屑，称重（准确至0.001g），前后重量之差即为漆膜失重。
调整计数器到规定的磨转次数（应减去100），继续砂磨。试验终止后，观察漆膜表面磨损情况。4.7平行试验三件。
国家标准局1985-02-01发布
1985-04-10实施

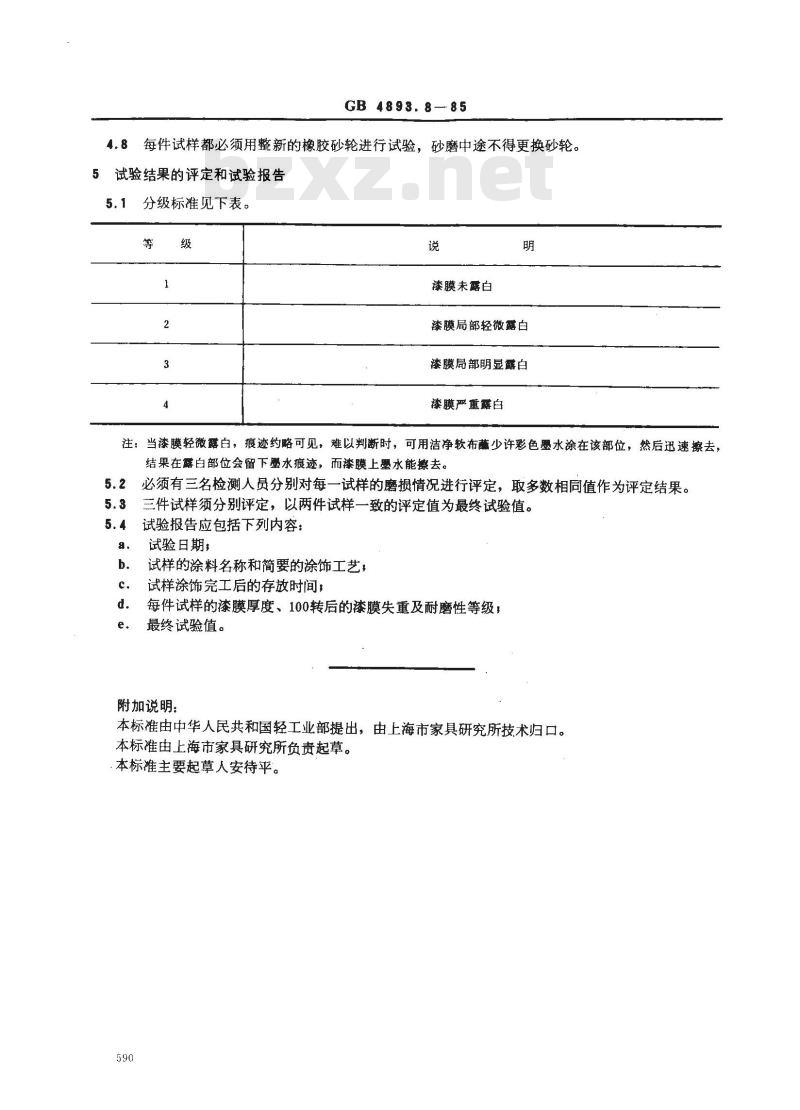

GB 4893.8—85
4.8每件试样都必须用整新的橡胶砂轮进行试验，砂磨中途不得更换砂轮。5试验结果的评定和试验报告
5.1分级标准见下表。
漆膜未露白
漆膜局部轻微露白
漆膜局部明显露白
漆膜严重露白
注：当漆膜轻微露白，痕迹约略可见，难以判断时，可用洁净软布藤少许彩色墨水涂在该部位，然后迅速擦去，结果在露白部位会留下墨水痕迹，而漆膜上墨水能擦去。5.2
必须有三名检测人员分别对每一试样的磨损情况进行评定，取多数相同值作为评定结果。三件试样须分别评定，以两件试样一致的评定值为最终试验值。试验报告应包括下列内容：
试验日期，
试样的涂料名称和简要的涂饰工艺，试样涂饰完工后的存放时间；
每件试样的漆膜厚度、100转后的漆膜失重及耐磨性等级，最终试验值。
附加说明：
本标准由中华人民共和国轻工业部提出，由上海市家具研究所技术归口。本标准由上海市家具研究所负责起草。.本标准主要起草人安待平。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
