【国家标准(GB)】 硬质直方体运输包装尺寸系列

GB/T 4892-1996

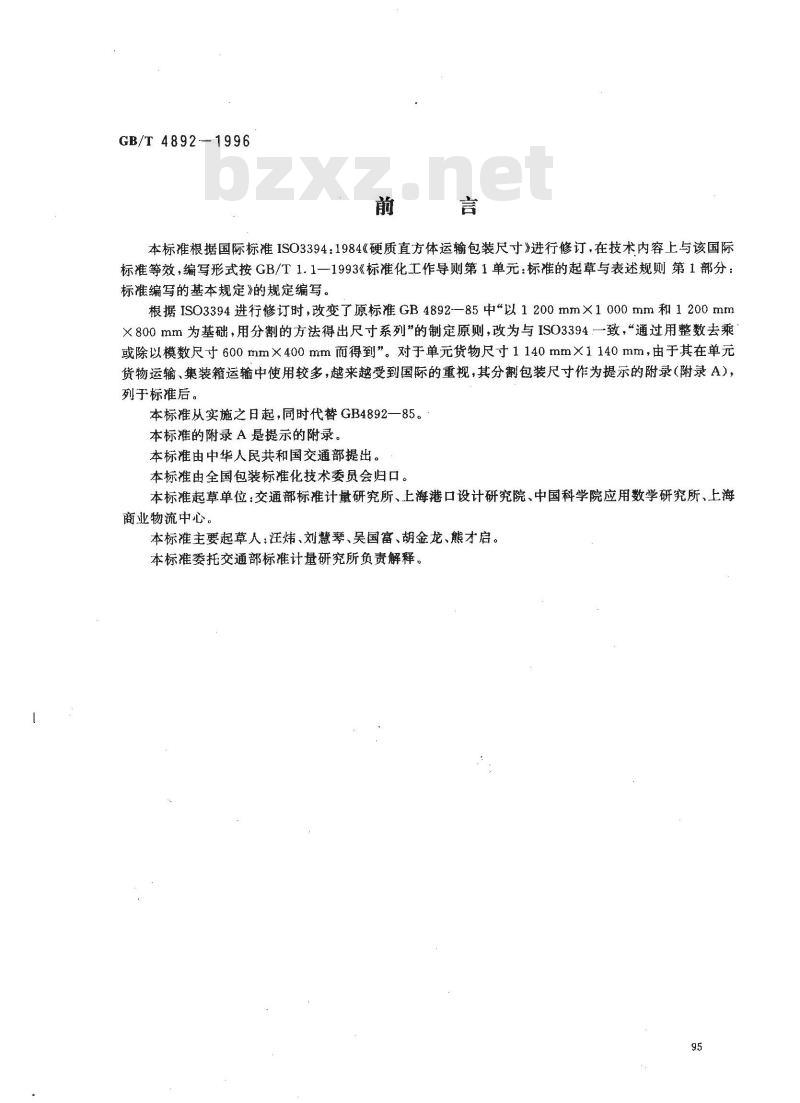

本标准根据国际标准ISO3394：1984《硬质直方体运输包装尺寸》进行修订，在技术内容上与该国际标准等效，编写形式按GB/T1.1一1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》的规定编写。根据ISO3394进行修订时，改变了原标准GB4892—85中以1200mm×1000mm和1200mmX800mm为基础，用分割的方法得出尺寸系列\的制定原则，改为与ISO3394一致，“通过用整数去乘或除以模数尺寸600mm×400mm而得到”。对于单元货物尺寸1140mm×1140mm，由于其在单元货物运输、集装箱运输中使用较多，越来越受到国际的重视，其分割包装尺寸作为提示的附录（附录A），列于标准后。
本标准从实施之日起，同时代替GB4892一85。本标准的附录A是提示的附录。
本标准由中华人民共和国交通部提出。本标准由全国包装标准化技术委员会归口。本标准起草单位：交通部标准计量研究所、上海港口设计研究院、中国科学院应用数学研究所、上海商业物流中心。
本标准主要起草人；汪炜、刘慧藝、吴国富、胡金龙、熊才启。本标准委托交通部标准计量研究所负责解释。95
1范围

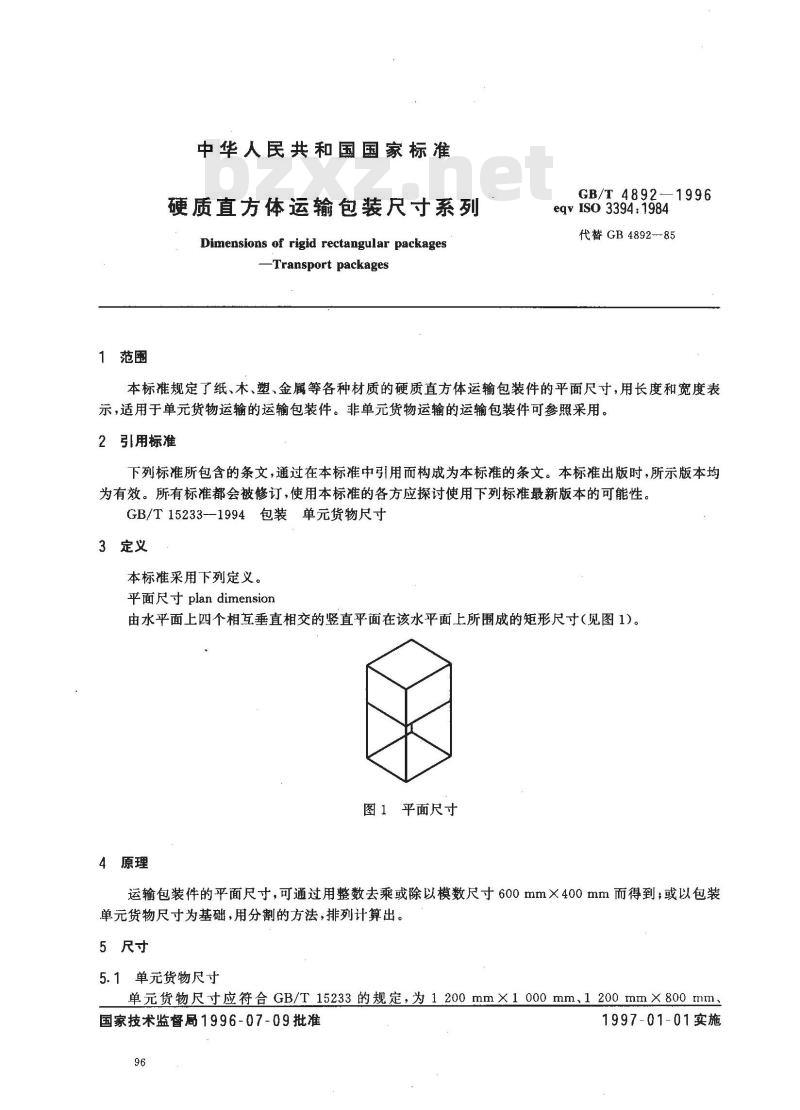

中华人民共和国国家标准
硬质直方体运输包装尺寸系列
Dimensions of rigid rectangular packages-Transport packages
GB/T4892—1996
eqv ISO 3394: 1984
代替GB4892--85
本标准规定了纸、木、塑、金属等各种材质的硬质直方体运输包装件的平面尺寸，用长度和宽度表示，适用于单元货物运输的运输包装件。非单元货物运输的运输包装件可参照采用。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T15233--1994包装单元货物尺寸3定义
本标准采用下列定义。
平面尺寸plan dimension
由水平面上四个相互垂直相交的竖直平面在该水平面上所围成的矩形尺寸（见图1）。图1平面尺寸
4原理
运输包装件的平面尺寸，可通过用整数去乘或除以模数尺寸600mm×400mm而得到；或以包装单元货物尺寸为基础，用分割的方法，排列计算出。5尺寸
5.1单元货物尺寸
单元货物尺寸应符合GB/T15233的规定，为1200mm×1000mm、1200mm×800mm、国家技术监督局1996-07-09批准96
1997-01-01实施
1140mmx1140.mm。
5.2平面尺寸
GB/T4892-1996
5.2.1由模数尺寸计算出的平面尺寸及实例见表1和图2。5.2.2以1140mm×1140mm为基础，用分割的方法得出的平面尺寸及典型堆码图见附录A（提示的附录)。
5.3高度
运输包装件的高度尺寸可自行选定。5.4允许偏差

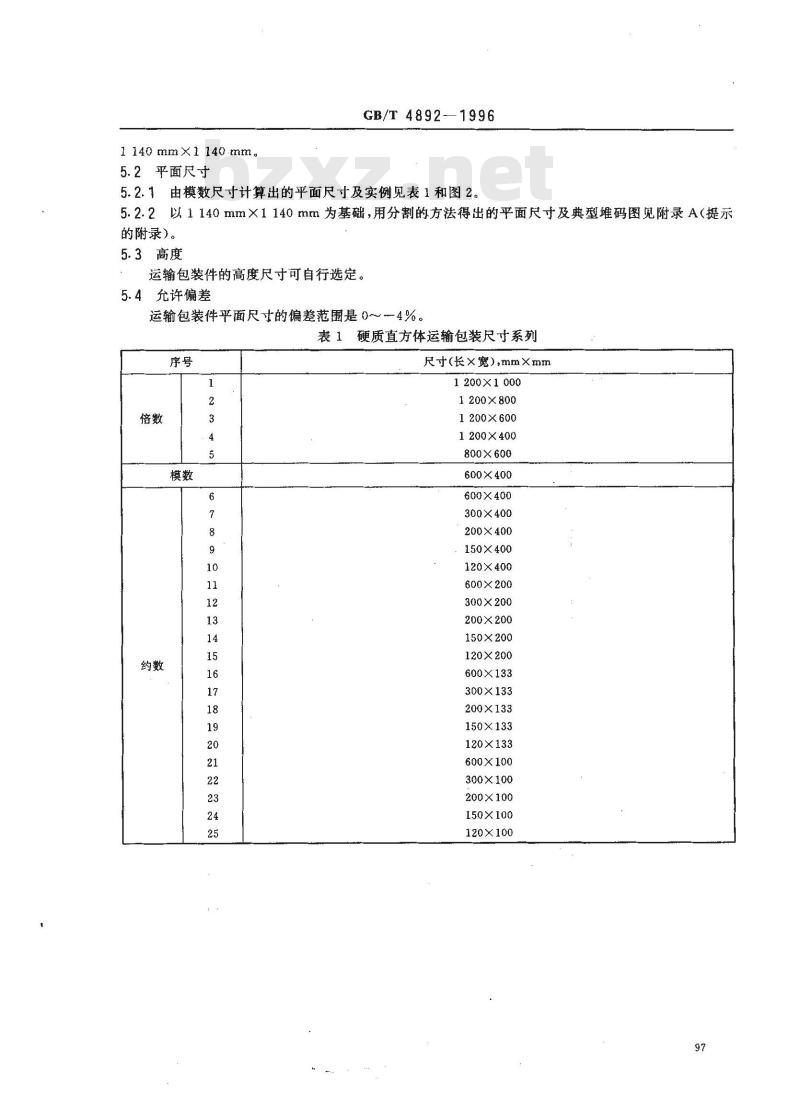

运输包装件平面尺寸的偏差范围是0～4%表1硬质直方体运输包装尺寸系列序号
尺寸（长×宽），mm×mm
1200×1000
1200×800
1200×600
1200×400
800×600
600×400
600X400
300×400
200X400
150×400
120×400
600X200
300×200
200X200
150×200
120×200
600×133
300×133
200×133
150X133
120×133
600X100
300×100
200×100wwW.bzxz.Net
150×100
120×100
1200×800
第一层
1200×1000
第一层
GB/T4892—1996
400×200
第二层
400×200
第二层
a）倍数尺寸
b）约数尺寸

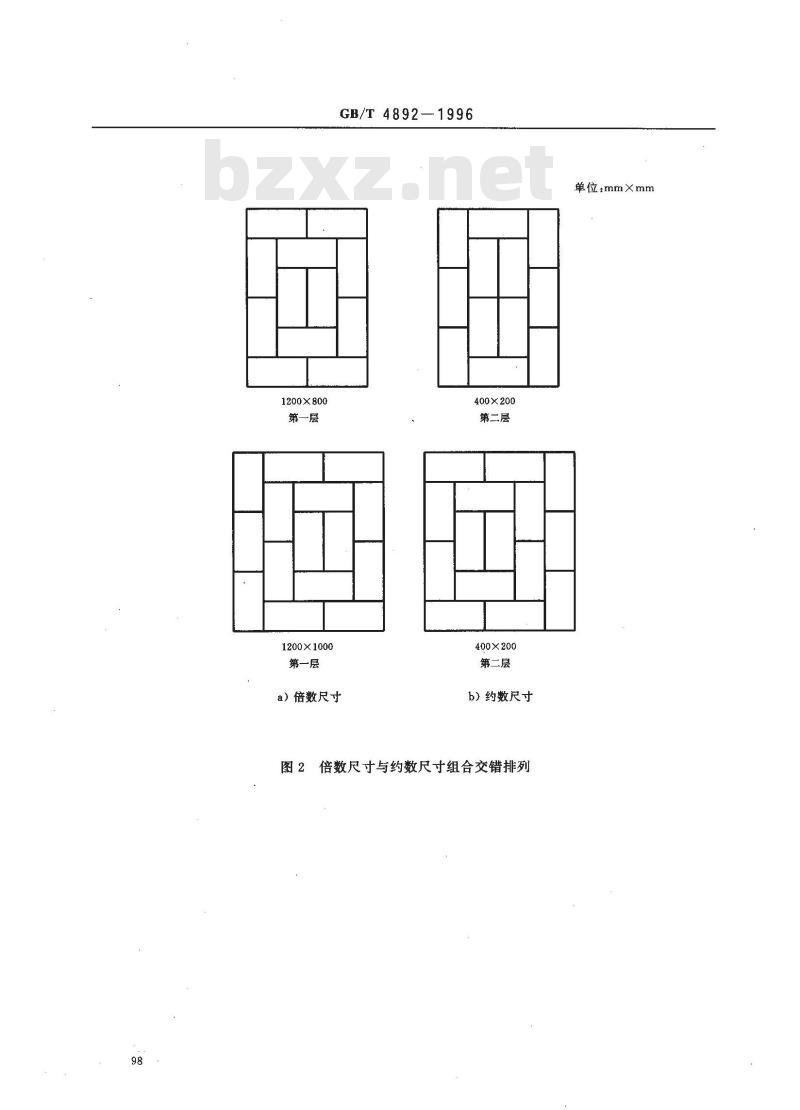

图2倍数尺寸与约数尺寸组合交错排列单位:mmXmm
1200×1000
1200×800
1200×600
1200×400
800×600
600×400
a）倍数尺寸
GB/T 4892—1996
600×400
300×400
200×400
150×400
120×400

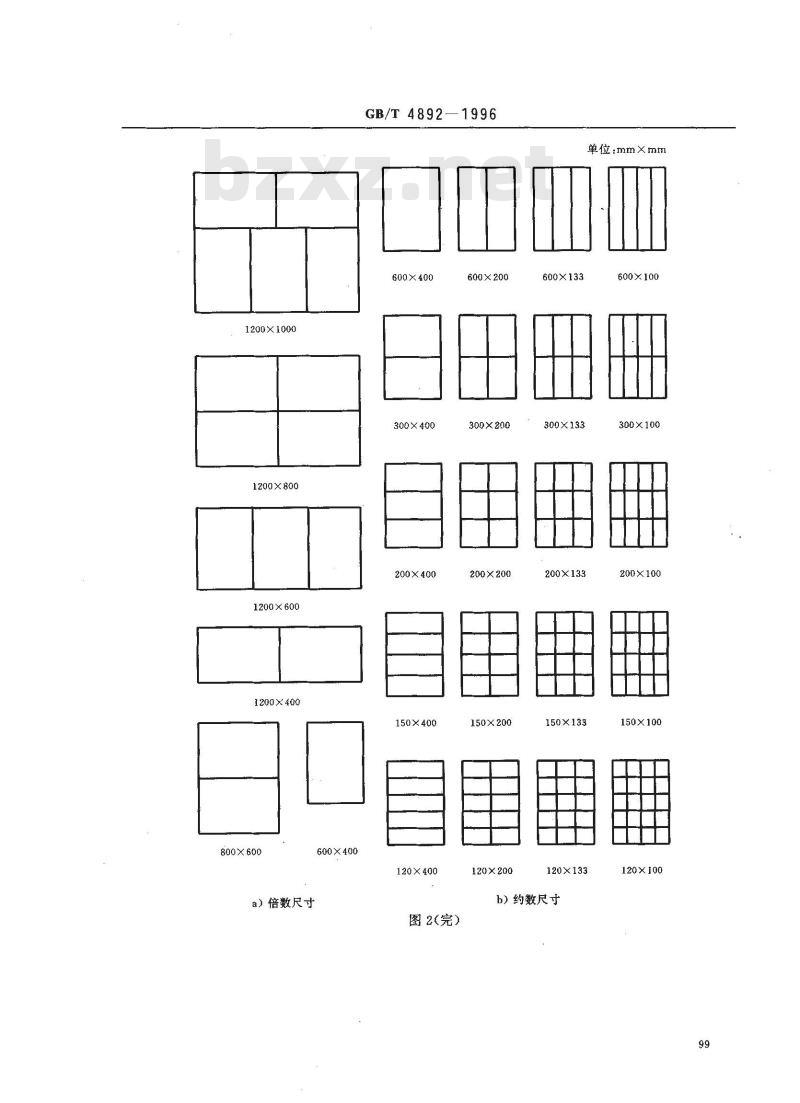

图2（完）
600×200
300×200
200×200
150×200
120×200
600×133
单位：mm×mm
600×100
300×133
200×133
150×133
120×133
b）约数尺寸
300×100
200×100
150×100
120×100
GB/T4892—1996
附录A
（提示的附录）
单元货物尺寸1140mm×1140mm硬质直方体的运输包装分割尺寸系列及典型堆码图谱
A1硬质直方体运输包装分割尺寸系列见表A1。表A1单元货物尺寸1140mm×1140mm的硬质直方体运输包装分割尺寸系列
尺寸(长×宽)
1140×1140
1140X570
1140×380
1140×285
720×420
690X450
660X480
630X510
570×570
570X380
570×285
570X228
540×300
510X210
480×330
450×345
420X360
380×380
380×285
380×228
380×190
360×210
345×225
315×225
285X285
285×228
单层件数
堆码方式
堆码图谱号
A2典型堆码图谱
GB/T4892-1996
堆码图谱为包装件在包装单元中的堆码方式。每个包装尺寸列出一组图谱，表示相邻两堆叠层的包装件的堆码方式。顺码因两图相同，右图不再重绘，典型堆码图谱见图A1。图A1
典型堆码图谱
