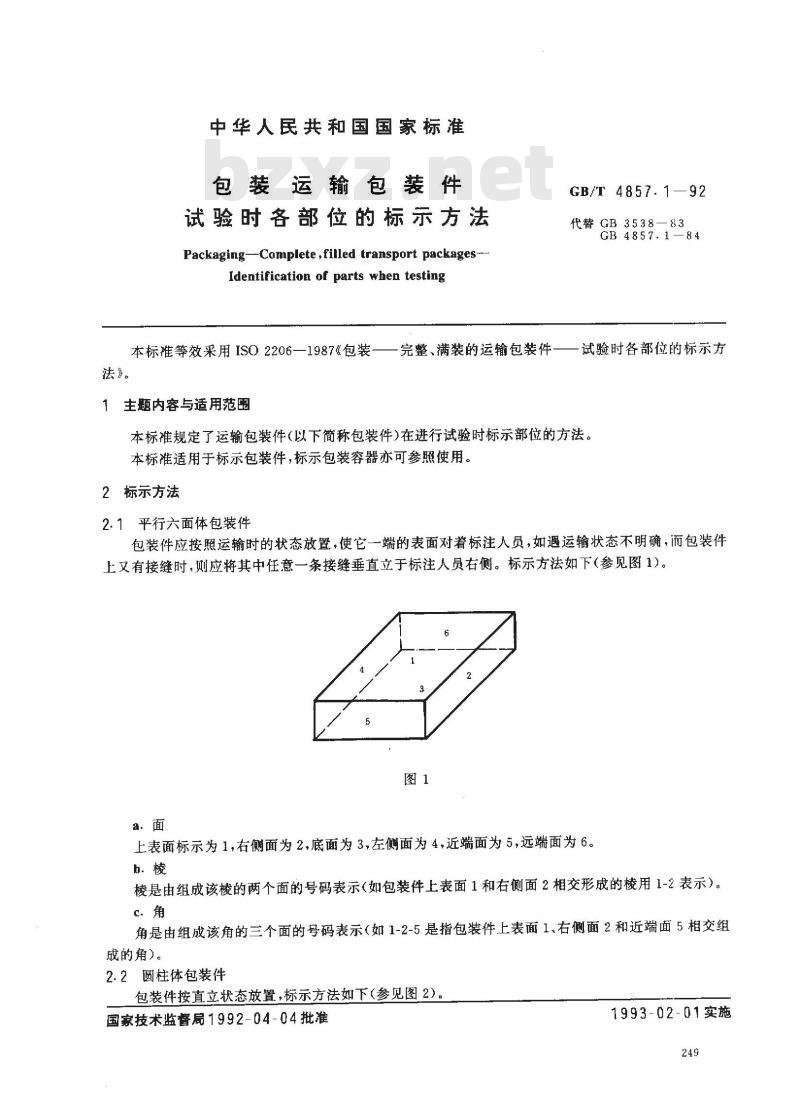

中华人民共和国国家标准
包装运输包装件
试验时各部位的标示方法bzxZ.net
Packaging-Complete,frilled transport packages--Identification of parts when testingGB/T 4857.1—92
代替GB3538-83
GB 4857.1—84
本标准等效采用ISO2206一1987《包装——完整、满装的运输包装件——试验时各部位的标示方法》。
1主题内容与适用范围
本标准规定了运输包装件（以下简称包装件）在进行试验时标示部位的方法。本标准适用于标示包装件，标示包装容器亦可参照使用。2标示方法
2.1平行六面体包装件
包装件应按照运输时的状态放置，使它一端的表面对着标注人员，如遇运输状态不明确，而包装件上又有接缝时，则应将其中任意一条接缝垂直立于标注人员右侧。标示方法如下（参见图1）。图1
上表面标示为1，右侧面为2，底面为3.左侧面为4.近端面为5，远端面为6。b.棱
棱是由组成该棱的两个面的号码表示（如包装件上表面1和右侧面2相交形成的棱用1-2表示）。c.角
角是由组成该角的三个面的号码表示（如1-2-5是指包装件上表面1、右侧面2和近端面5相交组成的角）。
2.2圆柱体包装件
包装件按直立状态放置，标示方法如下（参见图2）。国家技术监督局1992-04-04批准1993-02-01实施
GB/T4857.1—92

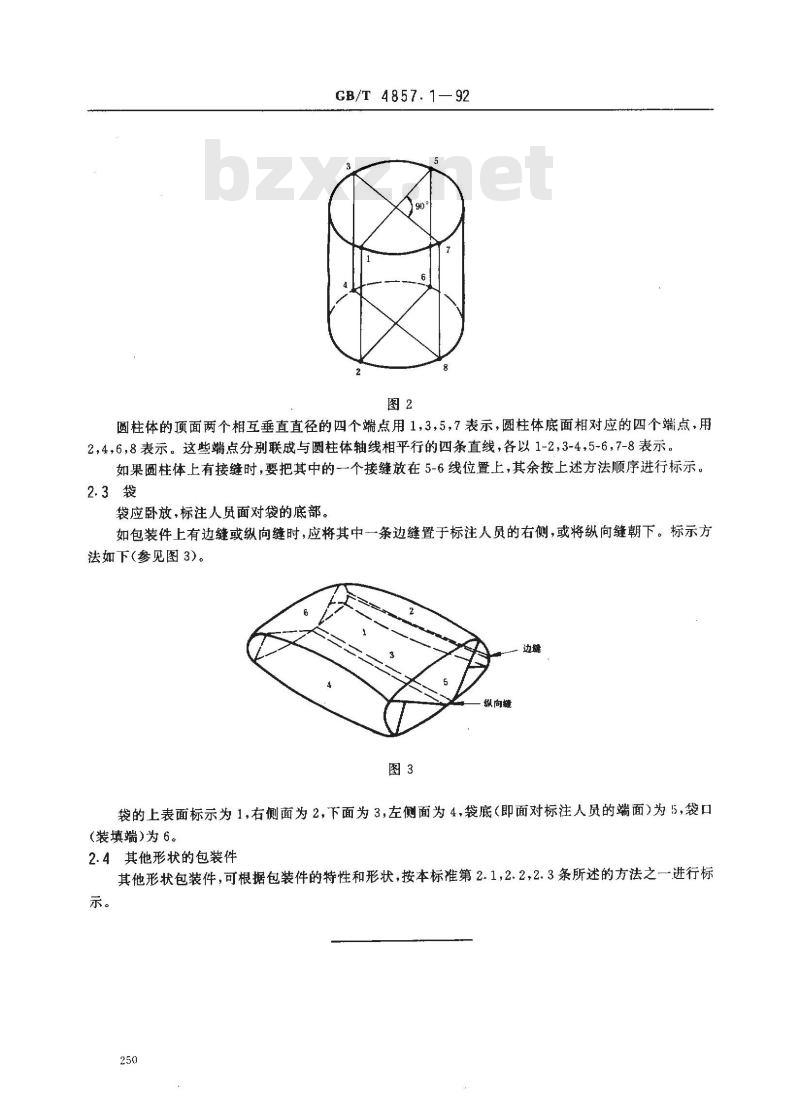

圆柱体的项面两个相互垂直直径的四个端点用1，3，5，7表示，圆柱体底面相对应的四个端点，用2，4，6，8表示。这些端点分别联成与圆柱体轴线相平行的四条直线，各以1-2,3-4.5-6，7-8表示。如果圆柱体上有接缝时，要把其中的一个接缝放在5-6线位置上，其余按上述方法顺序进行标示。2.3袋
袋应卧放，标注人员面对袋的底部。如包装件上有边缝或纵向缝时，应将其中一条边缝置于标注人员的右侧，或将纵向缝朝下。标示方法如下（参见图3）。
纵向幢
袋的上表面标示为1，右侧面为2，下面为3，左侧面为4，袋底（即面对标注人员的端面）为5，袋口(装填端)为6。
2.4其他形状的包装件
其他形状包装件，可根据包装件的特性和形状，按本标第2.1，2.2，2.3条所述的方法之一进行标示。

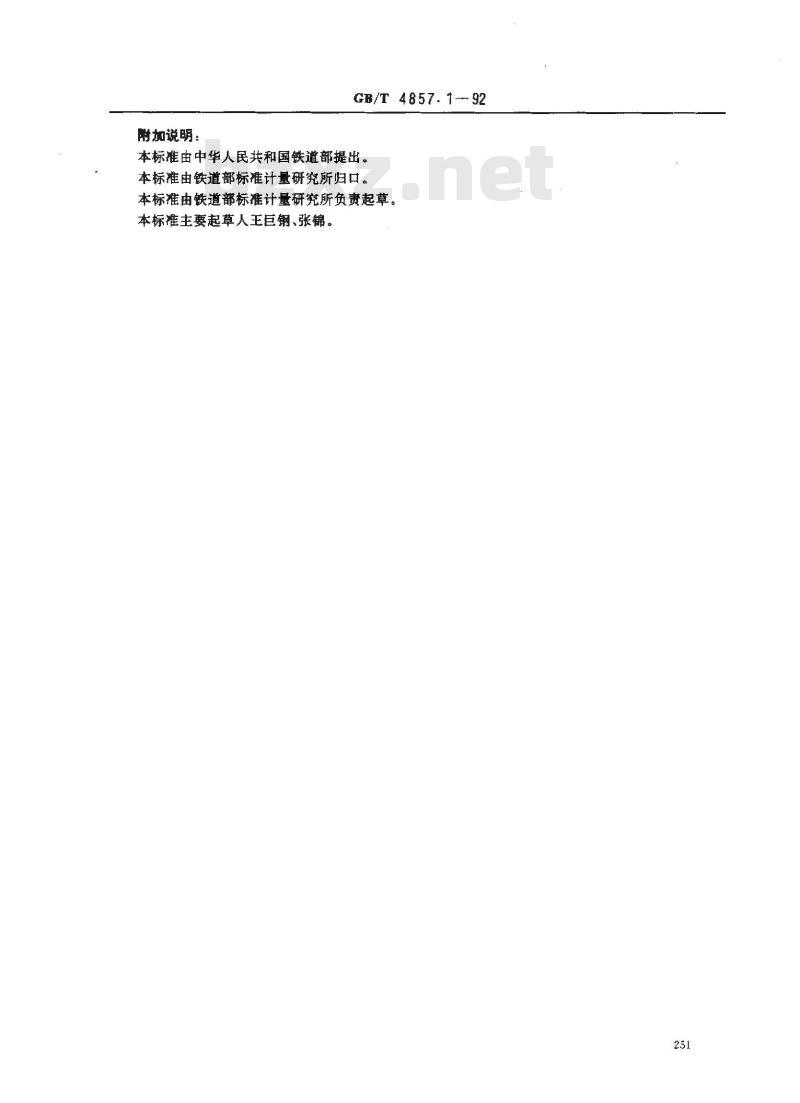

附加说明：
GB/T 4857.1-92
本标准由中华人民共和国铁道部提出。本标准由铁道部标准计量研究所归口。本标准由铁道部标准计量研究所负责起草。本标准主要起草人王巨钢、张锦。251
