【国家标准(GB)】 印制电路用覆铜箔环氧玻璃布层压板

UDC621.316.616-415:621.3.049.75190
中华人民共和国国家标
GB/T4721-472292
GB 4723~-4725—92
印制电路用覆铜箔层压板
Copper-clad laminated sheeisfor printed eircuits
1992-07-08发布
国家技术蓝督局
1993-04-01实施

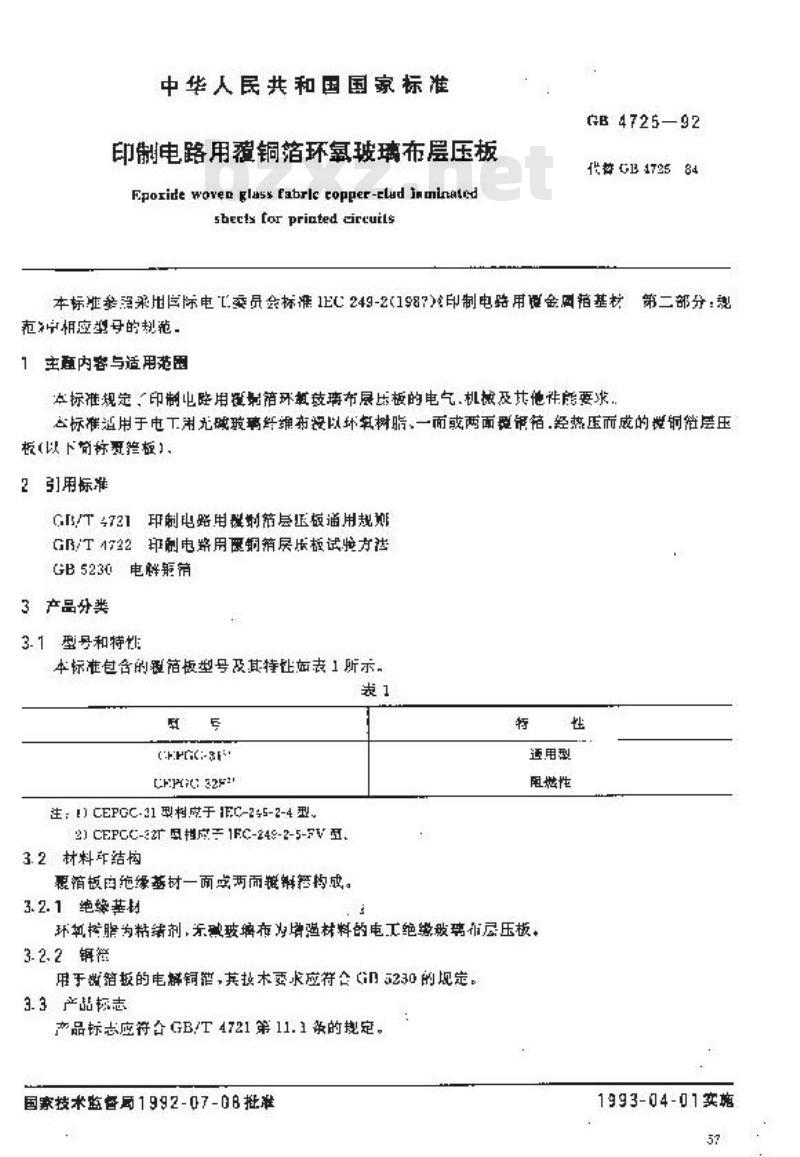

中华人民共和国国家标准
印制电路用覆铜箔环氯玻璃布层压板Fporide woven glass fabrlc copper-elad inminatedshects for priated cireuits
B4725—92
代GB472584
本标准参照采用层际电乘员会标准1EC249-2(1987>印制电路用模金回陷基材第二部分：视范中相应塑号的规范，
主随内容与适用范围
实标准规定，印制出降用遵期箔环氧鼓璃布展压板的电气，机微及其他性服要求，标准道用于电工用无碱玻璃纤绳布以环氧树脂、一雨或两面箱，经热压而成的说铜箔层压板(以下简称要箍板)
2引用标准
G/4721印制电路电煤制箱层压板通用规GB/T1732印制电路用医铜箱房版板试方法GB5230电解钜箱
3产品分类
3-1型号和特性
本标准包含的理简板型号及其特处面表1所示，表1
GERGG-3R
CHP 3282
注：)CEPGC-31型料成于IEC-245-2-4型、2)CEPCC-3奥档座1FC-24S-2-5-FV3.2材料印结构
夏箱板自施缘基材一面或两而艇辨箱构成。3.2.1绝缘茎材
通用型
环划格膠为精绪剂，示融玻增布为增强材料的电工绝缴破鸡布层压板。3.2.2锯描
于数箱扳的电辞铜踏，其技木要求应符合(D230的现定。3.3产品标志
产品标志应符合GB/T4721第11.1条的热定。国家技术监督局1992-07-08批准1993-04-01实施
4拉术要求
4.1覆箱板的电性能
通箔超应具有丧2所列的爷项电性能。序号
指标名露
，M不大于
15pm铜
35 μm 胡酒
75m钢m
表生电,M2小于
自定湿热处理刻箱
中(供选明）
惊定品热处理恢复行
125C时
住积心书M口·T.
不小于
长定保热处理配抢
m（供选甲
性定保热理恢京后
东135C吋
归定型热处理恢复外
不小于
抗定热妇理发复后介
记带医致
不大于
表面离妆
逆终高蚀，组
正极不劣下
负报不势了Www.bzxZ.net
4.2范板的非电性能
4.2.1外观
1.2.1.1常规表面~观
CH ±725—92
试验力法
G1/T 472392
中的意
10 coc
su eok
16 ong
向因中无扇怎2牧
1。微箱板的端面应整齐，关得有分层和裂纹。b，距制箔面不充许有影响用的气泡、被纹、针孔、深的划将，麻点和胺点，任何变色或污与应能容易地用密度为1.2g/*的盐酸潜限或台道的有机落剂据去，心层压面不充许有影使用的气泡、正坑、划痕，缺腔及外来杂质等缺陷。4.2.1.2高断量表面外观（供选用）替为列置箱版高质量表归外双有要求时，可由供需双方协商增加本项日，其要求接GB/?21期6.2条规定。
4.2.2尺中
GA 4725-92

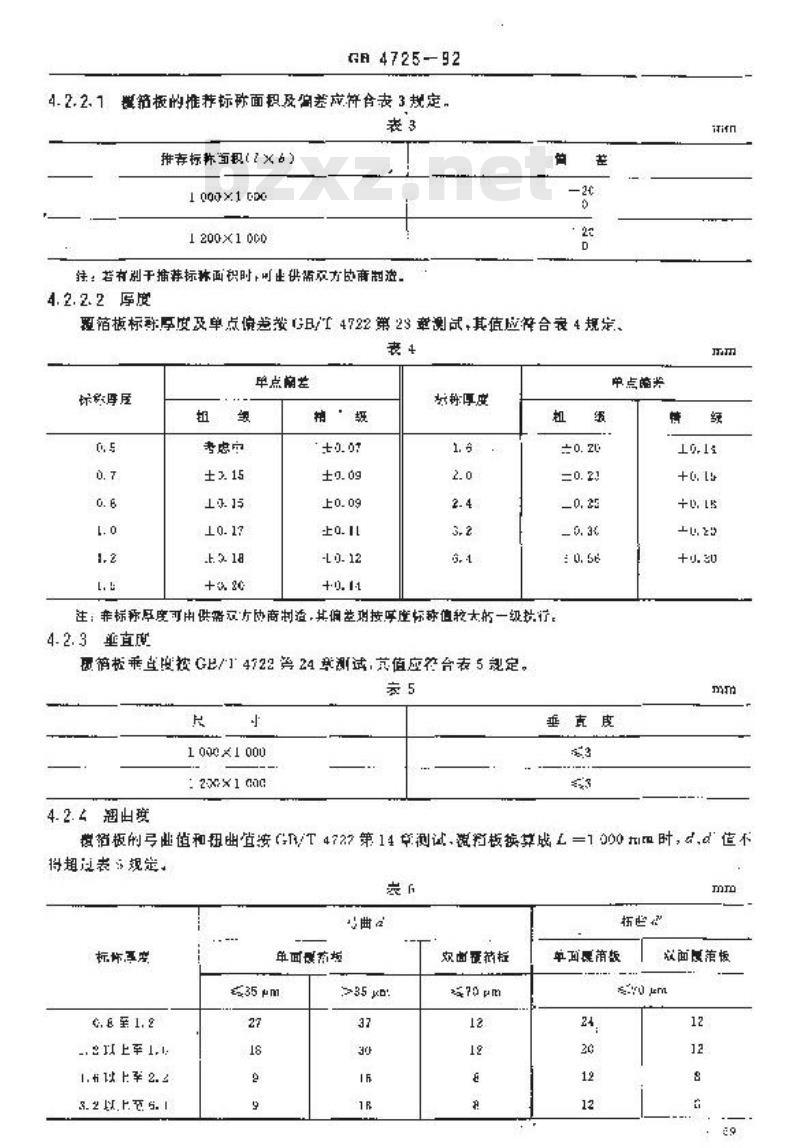

4.2.2、1翼箱板的推荐标称面积及写差应符食表3热定，表3
推寿标称通积（26)
1 000×1 G
1200×1000
注：若有别干推荐标称面积时，可出供需双方的商制进4. 2. 2. 2厚度
夏箔板标厚度及单点俯考接GB/T4722第23章谢试，其值应锋合表4规定表4
标欧厚屋
考虑中
单点扇差
好称厚度
注：非标称耳度可由供器双方协商制适，其偏些对按呼座标称值较太的一级扰行，4.2.3坐直
更箱板乘卓度欲GB/14722兽24单测试，芯值应符合表5视定。5
1000X1000
: 2x×1 000
4.2.2翘出
单点陷光
垂克皮
+0, 1s
微超板剂号曲值和扭出真按G/T4722第14测试送报板接算成L-1000m时，，d值不将超成表规定。
心8至1.2
-,上率1.1
1.以上率2.2
3.2以6. 1
欢断凝药板
单面荫板
双面霞茄饭
syu μm
GB4725—92
注，个最大曲和扭需的要求月适用前进厂出厂的版商尺寸衰初开后的版质长重和度均不小十450mm者，本表片适于期莉标事厚度不大于。4.2.5其地非电性辖
要箱类应符合表？所列的其他各项非电性能要求。表7
试题方法
拉照温度,N
指都名称
别离强度,N,/mm
不小于
不小于
2C限焊后235um钢陷
16m铜陷
绝 185 C干热府335 μm 铜范
1Em铜箱
景于1.1,1-三氧，酒
乙烷溶剂蕉气后
经模批电性染件处 2=35 μm 制范理后
13μm细箱
在125时235m制箱
18m削箱
在26心时
35钥商
B朗箱
2Cs热冲击后起饱试验
出在性
润函式验
35um萨
板厚 c, s mm 至 1. 心 trD.
板率1.mm以上至6.4mm
半润降试龄
冲孔性
GB/T4722—92
中的章
注：1>三单乙烧以外时落剂善气，口供需效方协商，2:任选其中一项，
不分层、不起施
不分层、不超泡
按供而双方协商
3）钢特库座大于7um或厚天于%.4mm时，润漫和半间湿时间供需双方即商，4.3铜箔余部去除后绝录基材的非电性能4.3.1绝然茎材不允许有影响快用的麻点，孔穴，快腔、自、随抢和外来的杂质（包括已固化的树脂表校），颜色应均勾一效，允许少最趣免无规地的变化4.3.2群拍扳按GB/T4722第3章的规定全部去除铜箱后，绝绿基材的性能应符合表8的规定。60
指标名称
弯曲强度MIPa
板厚1.0mm以上
可期性，级
至直法
水性·mg
报呼.5um
不小于
不天于
GB 4725—92
试些方法
GD/4728-92
中的章
注，1）草臣污实而下均位，非标厚度，可厚厘标称值轻大一录快行，5检验规则
检整规断应特合GB/T4721第10章兜定。6标志、包装、运输及奇
标志，包装、运辅及购存应符合GB/T472I第11章规定，附加说明：
本标准它中华人吴共利国机概电于工业部提出。上标准由机械电子工业部广州电器科学研究所归，本标准由机城电工工业部广州出器科学研究所负责英草，水标催修订丰些起草人林珍如。CEPGC
无起滤，无盘，无分品
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
