ICS 01. 040. 45; 45. 060. 20$ 50

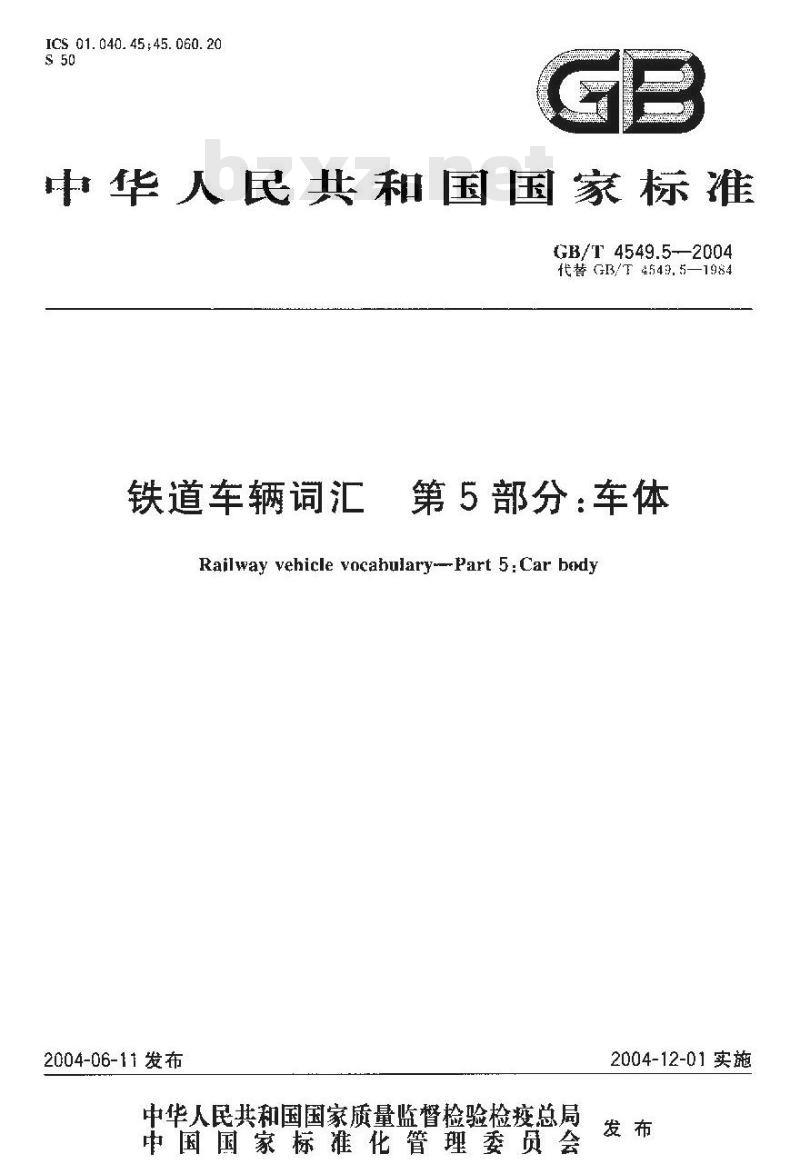

中华人民共和国国家标准
GB/T4549.5-2004
代替GB/T4549.5—1984
铁道车辆词汇
第5部分：车体
Railway vehicle vocahulary---Part 5 : Car bady2004-06-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-12-01实施
GB/T 4549.5——2004

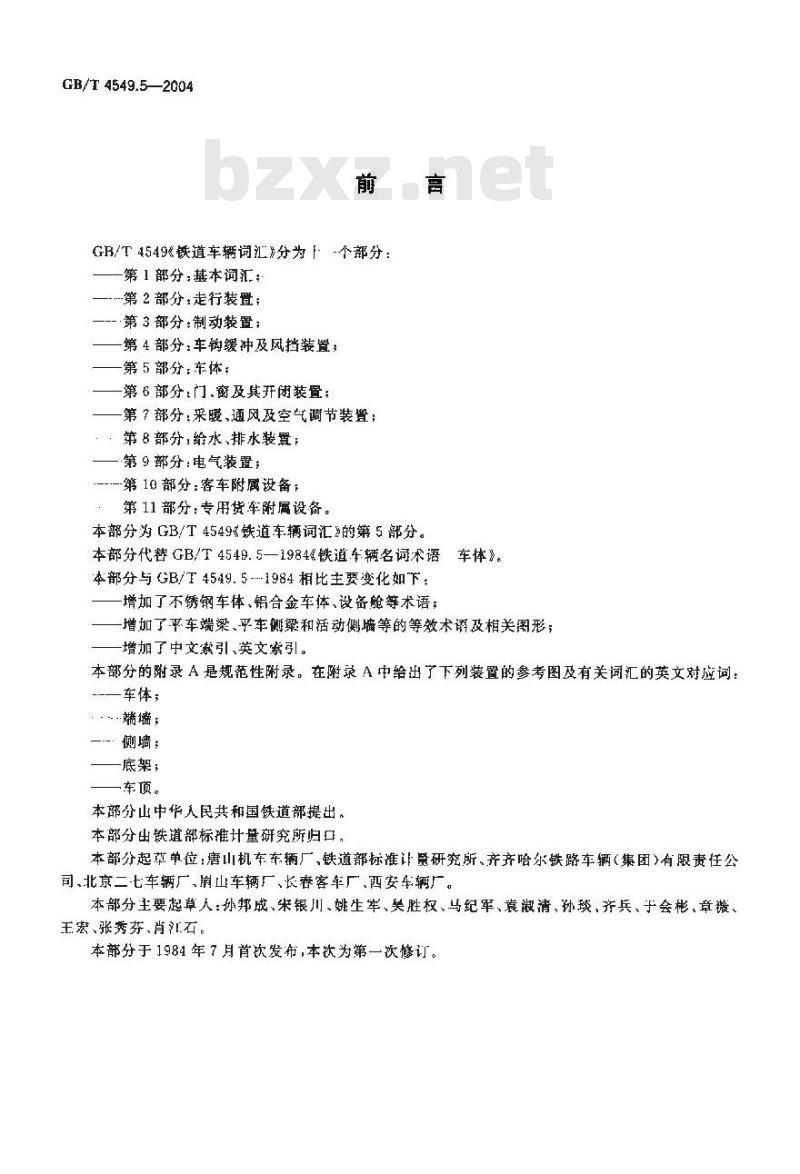

GR/T4549&铁道车辆词汇》分为F：-个部分：一第1部分：基本词汇；
第2部分走行装置；
一--第3部分：制动装置；
-第4部分：车钩缓冲及风挡装置，第5部分车体：
第6部分：门、窗及其开闭装置；一第7部分：来暖、通风及空气调节装置：，：第8部分，给水、排水装置；一第9部分：电气装置；
--—-第10部分：客车附属设备；第11部分：专用货车附属设备。本部分为GB/T4549铁道车辆词汇的第5部分。本部分代替GB/T4549.5—1984《铁道车辆名询术语车体》。本部分与GB/T4549.5---1984相比主要变化如下：增加了不锈钢车体，铝合金车体、设备舱等术语；增加了平车端梁、乎车侧粱和活动侧墙等的等效术语及相关图形；增加了中文索引、英文紫引。
本部分的附录A是规范性附录。在附录A中给出了下列装置的参考图及有关词汇的英文对应词：——车体；
端瑙；
—侧墙，
一底架；
车颁。
本部分山中华人民共和国铁道部提出。本部分出铁道部标准计量研究所归口，本部分起草单位：唐山机车车辆厂、铁道部标准让愿研究所、齐齐哈尔铁路车辆（集团）有限责任公司、北京二七车辆厂、消山车辆厂、长春客车厂、西安车辆厂。本部分主要起草人：孙邦成、宋银川、姚生牢、吴胜权、马纪军、衰淑清、孙琰，齐兵、于会彬、章薇、王塞、张季芬、肖汇石。
本部分于1984年7月首次发布，本饮为第一次修订。1范圈

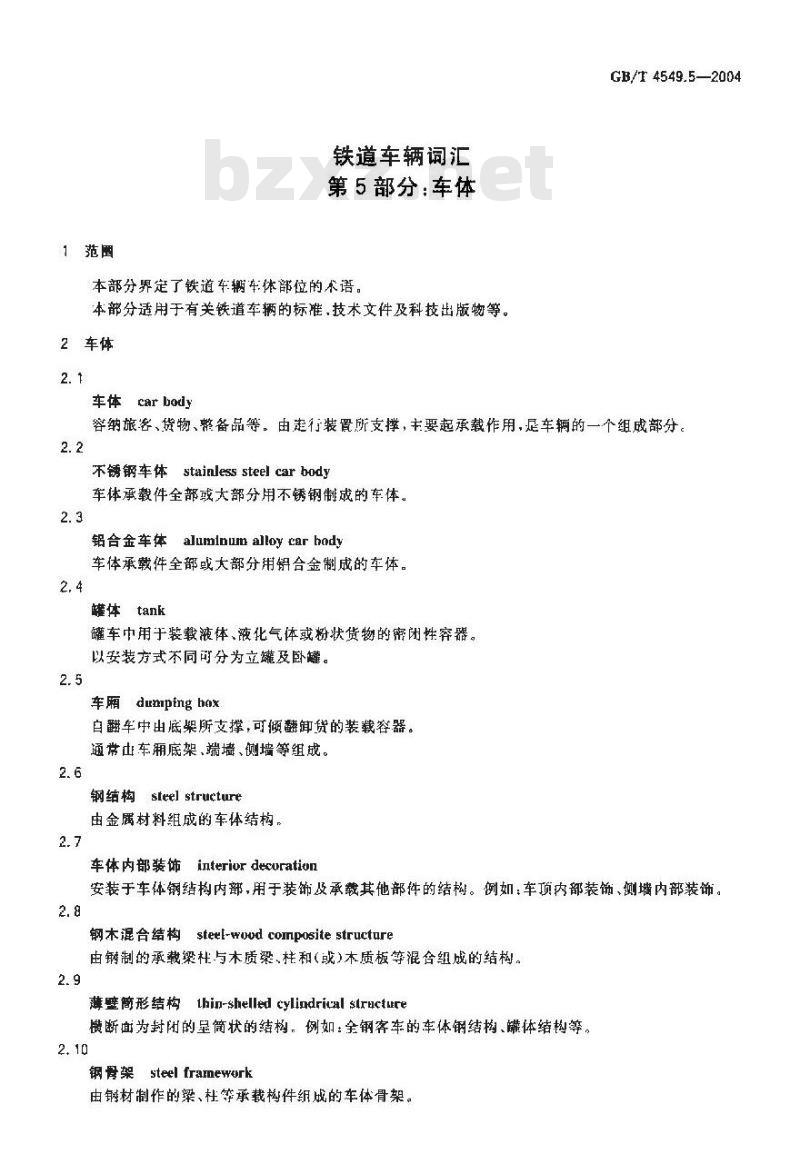

铁道车辆词汇
第5部分：车体Www.bzxZ.net
本部分界定了铁道车辆车体部痘的术语，本部分适用于有关铁道车辆的标准，技术文件及科技出版物等。2车体
车体car body
GB/T 4549.5—2004
容纳旅客、货物、整备品等。由走行装置所支撑，主要起承载作用，尼车辆的一个组成部分。2.2
不锈钢车体stainlesssteelcarbody车体承载件全部或大部分用不锈钢制成的车体。2.3
铝合金车体aluminum alloy car hody车体承载件全部或大部分用合金制成的车体。2.4
罐体tank
罐车中用于装载液体、液化气体或粉状货物的密闭性容器。以安装方式不同可分为立罐及卧罐。2.5
车厢duniping hox
自翻车中出底架所支撑，可倾翻御货的装载容器。通常山车涌底架、端墙、侧墙等组成。2.6
钢结构 steel structure
由金属材料组成的车体结构。
车体内部装饰interiordecuration安装于车体钢结构内部，用于装饰及承载其他部件的结构。例如：车项内部装饰、侧墙内部装饰2.8
钢木混合结构 steel-wood conposite structure由钢制的承载梁与木质梁柱和（或)木质板等混合纽成的结构。2.9
薄壁简形结构thin-shelled cylindrical structure横断面为封附的呈筒状的结构，例如：全钢客车的车体钢结构、罐体结构等。2.10
钢骨架 steel franework
由钢材制作的梁、柱等承裁构件组成的车体骨架。GB/T 4549.5--2004

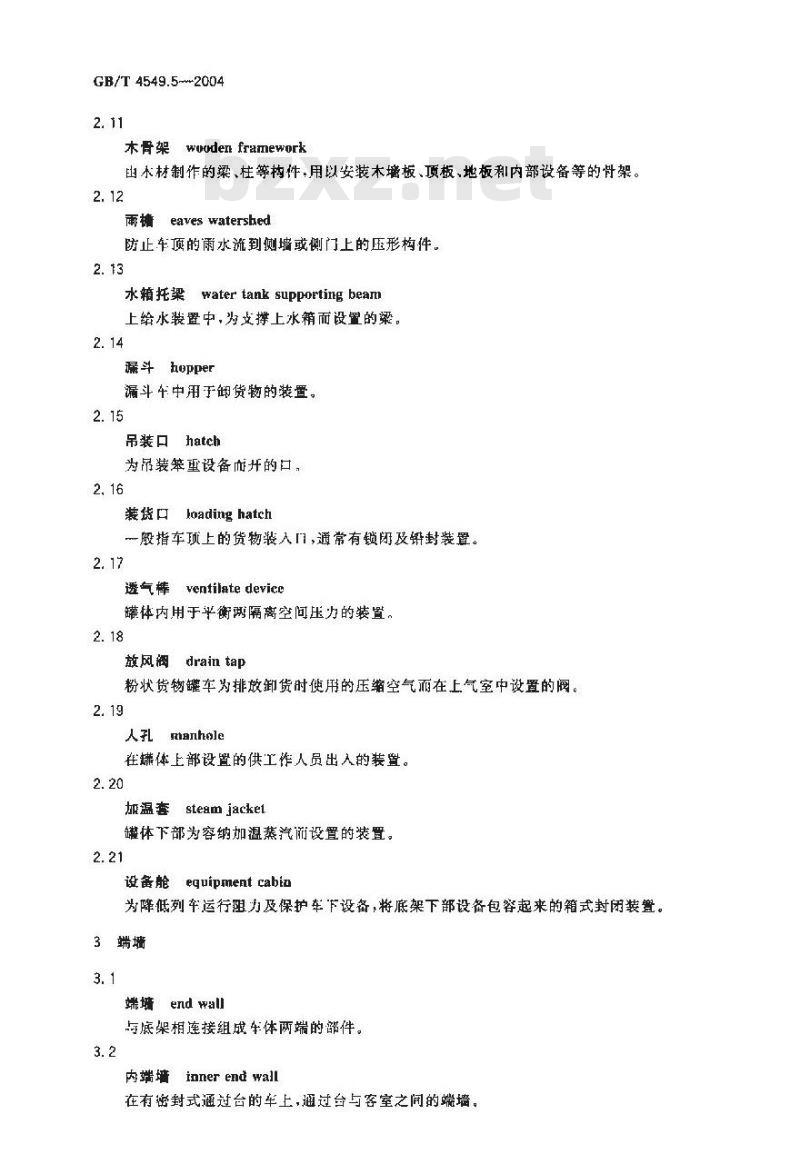

木骨架wooden framework
由不材制作的梁、柱等构件.用以安装本墙板、项板、地板和内部设备等的付架。2. 12
eaves watershed
防正车顶的菌水流到概墙或谢门上的压形构件，2. 13
水箱托架water tank supporting beam上给水装置中，为文撑上水箱而设置的粱。2. 14
强斗hepper
漏斗车中用于御货物的装。
吊装口hatch
为吊装策重设备而开的口，
装货口loading hatch
“指车项上的货物装入门，通常有锁闭及钮封装置。2. 17
透气棒ventilate devicc
罐体内用于平衡两隔离空间压力的装置2.18
放风阀draintap
粉状货物罐车为排放御货时便用的压缩空气而在上气室中设置的阀。2.19
人孔manhele
在罐体上部设置的供工作人员出人的装置。2.20
加温套steam jackel
罐体下部为容纳加温蒸汽前设置的装置。2.21
设备舱equipmentcabin
为降低列车运行阻力及保护车下设备，将底架下部设备包容起来的箱式封闭装置。3端墙
端墙end wall
与底架相连接组成车体两端的部件。3.2
内端墙inner end wall
在有密封式通过台的车上，通过台与客室之间的端墙。3.3

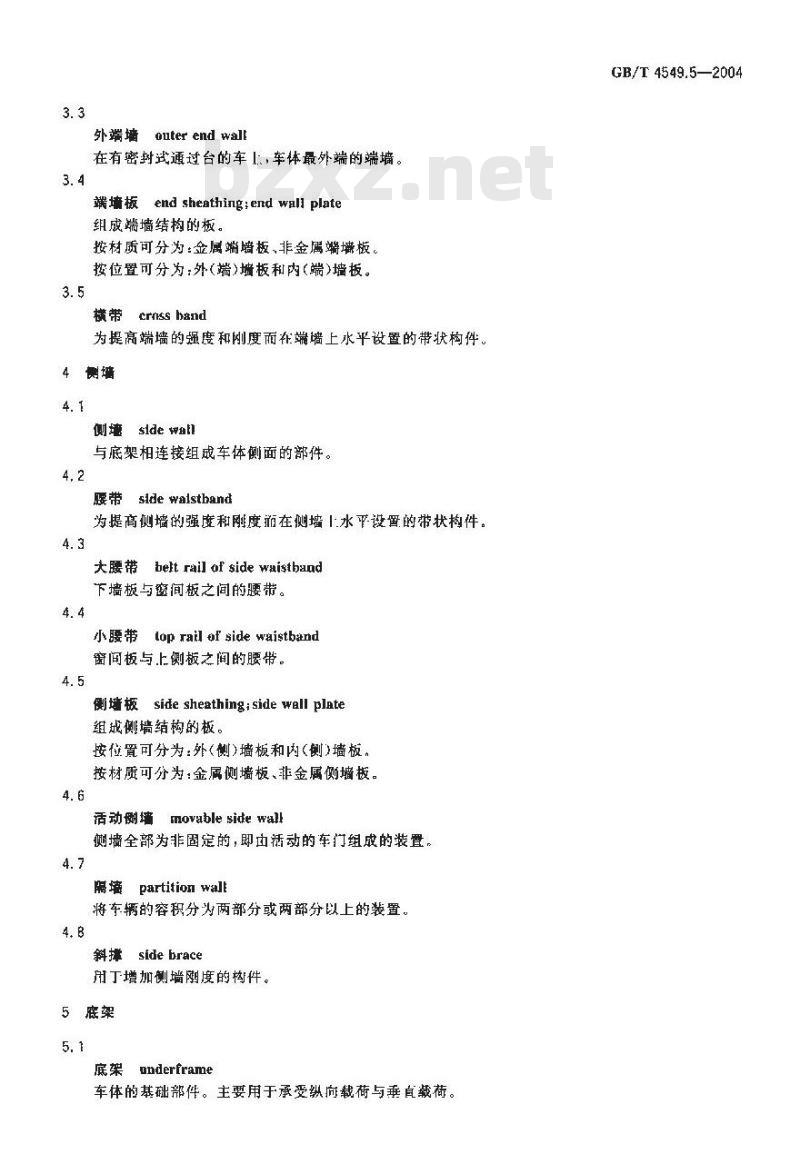

外端墙outer end wall
在有密封式通过台的车上，车体最外端的端墙。end sheathing cnd wall plate端墙板
组成端墙结构的板。
按材质可分为：金属端墙板，非金属墙板。按位置可分为：外(端)墙板和内(端)墙板。横带
crnssband
为提高端墙的强度和刚度而希端墙上水平设置的带状构件。4墙
侧墙 side wal!
与底架相连接组戒车体侧面的部件。4.2
腰带 side walsthand
为提高侧墙的强度和刚度而在侧墙1水平设留的带状构件。4.3
大腰带belt rail of side waistband下墙板与密间板之间的腰带。
小腰带 lop raill of side waistband窗间板与上侧板之间的腰带。
衡墙板sidesheathingisidewallplnte组戒侧墙绪构的板。
按位置可分为：外(侧)墙板和内(侧)墙板。按材质可价为：金属侧墙板非金属侧墙板，4.6
imovable side wall
活动侧墙
懒墙全为非固定的，即中活动的车们纽成的装骨4.7
隔墙 partition wall
将车辆的容积分为两部分或两部分以上的装置。4. B
sidebrace
用丁增加侧墙刚度的构件。
5底架
onderframe
车体的基础部件。主要用于承变级向载荷与垂自藏。GB/T 4549.5—2004
GB/T 4549.5—2004
牵引柔draftsill
枕梁与端梁之间安装车钩缓冲装置的中梁部分。5.3
色腹染 fish-belly sill
梁的中间部位横断面高度大于两端横断面高度面呈鱼腹状的。5.4
Jowered draft sl
刀把染
梁的两端横断面商度大于中间部位横断面度的梁。5.5
钳形粱schnabel
钳夹车中夹持货物或承货架的楽件。5.6
地板eor
组成底架结构的板。按材质可分为：金属地板，非金属地板。5.7
波纹地板corrugated floor
断面为类似波纹状(如梯形等)的金属地板。5. 8
顶车座jackingpad
为抬起车体而设立的座。
牵引钩hantinghook
牵引移动车辆的挂钩。
底架附无件accessory of underframe在底架下部，用于安装制动装置等车下部件的吊、座及托等。6车项
车顶Fonf
由侧墙、端墙或由侧柱、端墙所支撑，侧墙上侧梁或端墙上端梁以上的组成车体的部分。6.2
活动车顶tmobileroor
可以移动的车顶。
车顶板roof sheet，
组成车项结构的板。
按材质可分为：金屑顶板.非金属顺板。按位置可分为：外（车)顶板和内（车)顶板，6. 4
苹顶板ceiling
遮蔽车体内上部设置的器物或空间使用的板，6.5
sunr-shield
遮阳板
防止日光照射车体（罐体）上部的板。7脚避
foot step, foot pedal
供旅客、作业人员上下车的踏脚装置。8翻板
platform trap door
在客车脚壁的上部为行车安全而设置的装置。8.2
翻板固定器
platforen trap door retafner固定翻板关闭位置的装置。
platforn trap door calch
翻板开卡
固定翻板开启位置的装置。
GB/T 4549.52004
GB/T4549.5—2004
A.1车体
A.1.1车体
附录A
(规范性附录）
车体等效术语
车体的有关参考图见图A.1,车体等效术语见表A.1。图A. 1
门上商磨
外端埗
内端墙
内部安装车顶
内部安装测瑙
side: wall
GB/T 4549.5-2004
eaves abnve door; watershed ubove dooroutet end wall
font step+fort pedal
pletfor trup door
inside end wall
nderframe
interior deoration roof
Partation
interior decoration side wallfloon
罐体的有关参考图见图 A.2,罐体等效术语见表 A,2。图A. 2
车顶栏杆
车顶走极
液面商度指标牌
抽液莺座
进气管
huad ladder
dome handrail
dome rumning board
manhole ladder
manhele
liguid level indicating plate;telltsleunloading pipe ronnecticn
air inlet pipe
GB/T4549.5--2004
安全阀
聚液窝
上罐板
·卡带
下罐板
醛端板
表 A.2(续）
Sefcty valvc
liquidtrap
tank anchot
upper tank shell
tank band
lowertanx shell
tank head
车厢的有关参考图见图A.3,车晰等效术语见表A,3.图A.3
地板头
转轴上座
车厢底架
折资销轴
折页轴承
吊承板
floor hcuder
turn ginni wpbracket
underfratre of dunging box
rod holder
site doot
hinge shaft
hinge shaft beaiing
end wall
hager bracket
A. 1. 4 鞍座
鞍座的有关参考图见图人.4，鞍座等效术语见表A,4。图A.4
中木座
中木球挡板
纵木座挡板
纵木座托
纵木座
卡带座
middle wood zlahhing
middle wood slabbing guard
GB/T 4549.5-—2004
lonigitudinal waod slebbing guardlongitudinal wood slabhing supportongitudinal wood slabbing
web shaped plate
tank hand fastener
GB/T 4549.5—2004
A.1.5加温套
删温套的有关参考图见图A.5，加温套等效术语见表A.5A.5
排水管
支撑饰板
加温套板
进气管座
加温套端板
排气口
crainpipe
stay rib
Sleum jackel plate
steam inlet pipe seat
steam jacket end piate
exhaust outlet;exhast por
人孔的有关参考图见图A,6，人孔等效术语见表A.6图A.6
