【国家标准(GB)】 沥青延度测定法

GB/T4508—1999

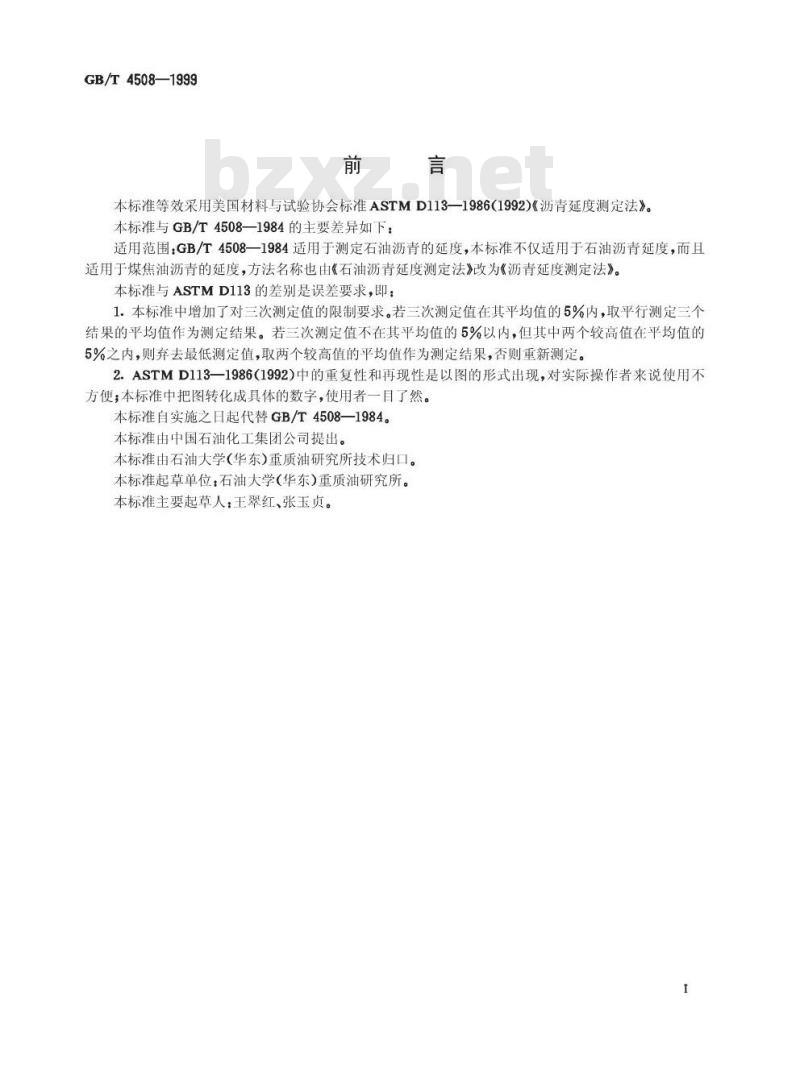

本标准等效采用美国材料与试验协会标准ASTMD113—1986（1992)《沥青延度测定法》。本标准与GB/T4508—1984的主要差异如下：适用范围：GB/T4508一—1984适用于测定石油沥青的延度，本标准不仅适用于石油沥青延度，而且适用于煤焦油沥青的延度，方法名称也由《石油沥青延度测定法》改为《沥青延度测定法》。本标准与ASTMD113的差别是误差要求，即：1.本标准中增加了对三次测定值的限制要求。若三次测定值在其平均值的5%内，取平行测定三个结果的平均值作为测定结果。若三次测定值不在其平均值的5%以内，但其中两个较高值在平均值的5%之内，则弃去最低测定值，取两个较高值的平均值作为测定结果，否则重新测定。2.ASTMD113一1986(1992)中的重复性和再现性是以图的形式出现，对实际操作者来说使用不方便；本标准中把图转化成具体的数字，使用者一目了然。本标准自实施之日起代替GB/T4508一1984。本标准由中国石油化工集团公司提出。本标准由石油大学(华东)重质油研究所技术归口。本标准起草单位：石油大学(华东)重质油研究所。本标准主要起草人：王翠红、张玉贞。1范围

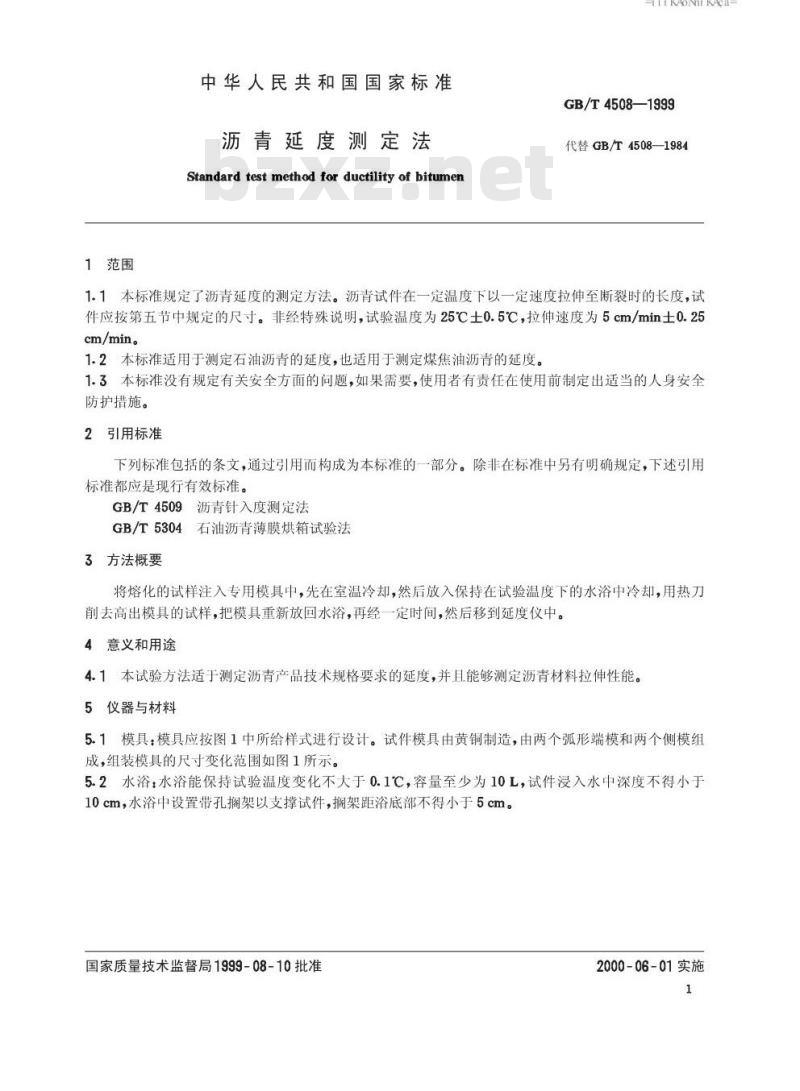

中华人民共和国国家标准
沥青延度测定法
Standard testmethod forductilityof bitumenHYTKAONTKAca-
GB/T4508—1999
代替GB/T4508—1984
1.1本标准规定了沥青延度的测定方法。沥青试件在一定温度下以一定速度拉伸至断裂时的长度，试件应按第五节中规定的尺寸。非经特殊说明，试验温度为25℃土0.5℃，拉伸速度为5cm/min士0.25cm/min。
1.2本标准适用于测定石油沥青的延度，也适用于测定煤焦油沥青的延度。1.3本标准没有规定有关安全方面的问题，如果需要，使用者有责任在使用前制定出适当的人身安全防护措施。
2引用标准
下列标准包括的条文，通过引用而构成为本标准的一部分。除非在标准中另有明确规定，下述引用标准都应是现行有效标准。
GB/T4509沥青针入度测定法
GB/T5304石油沥青薄膜烘箱试验法3方法概要
将熔化的试样注入专用模具中，先在室温冷却，然后放入保持在试验温度下的水浴中冷却，用热刀削去高出模具的试样，把模具重新放回水浴，再经一定时间，然后移到延度仪中。4意义和用途
4.1本试验方法适于测定沥青产品技术规格要求的延度，并且能够测定沥青材料拉伸性能。5仪器与材料
5.1模具：模具应按图1中所给样式进行设计。试件模具由黄铜制造，由两个弧形端模和两个侧模组成，组装模具的尺寸变化范围如图1所示。5.2水浴：水浴能保持试验温度变化不大于0.1℃，容量至少为10L，试件浸入水中深度不得小于10cm，水浴中设置带孔搁架以支撑试件，搁架距浴底部不得小于5cm。国家质量技术监督局1999-08-10批准2000-06-01实施
GB/T4508—1999

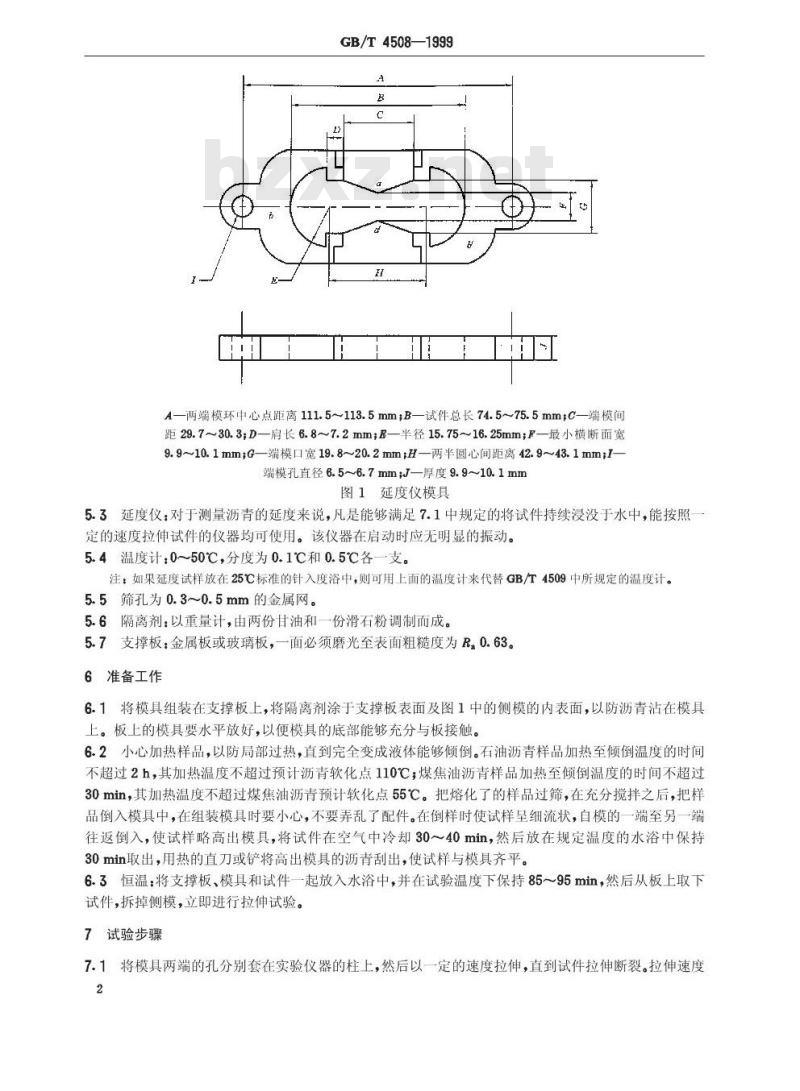

A一两端模环中心点距离111.5~113.5mm；B一试件总长74.575.5mm；C端模间距29.7~30.3;D肩长6.8~7.2mmE—半径15.7516.25mm；F—最小横断面宽9.9~10.1mmG—端模口宽19.8~20.2mm;H—两半圆心间距离42.943.1mm;I-端模孔直径6.5~6.7mmJ厚度9.9~10.1mm图1延度仪模具
5.3延度仪：对于测量沥青的延度来说，凡是能够满足7.1中规定的将试件持续浸没于水中，能按照一定的速度拉伸试件的仪器均可使用。该仪器在启动时应无明显的振动。5.4温度计：0~50℃，分度为0.1℃和0.5℃各一支。注：如果延度试样放在25℃标准的针入度浴中，则可用上面的温度计来代替GB/T4509中所规定的温度计。5.5筛孔为0.3～0.5mm的金属网。5.6隔离剂：以重量计，由两份甘油和一份滑石粉调制而成。5.7支撑板：金属板或玻璃板，一面必须磨光至表面粗糙度为R0.63。6准备工作
6.1将模具组装在支撑板上，将隔离剂涂于支撑板表面及图1中的侧模的内表面，以防沥青沾在模具上。板上的模具要水平放好，以便模具的底部能够充分与板接触。6.2小心加热样品，以防局部过热，直到完全变成液体能够倾倒。石油沥青样品加热至倾倒温度的时间不超过2h，其加热温度不超过预计沥青软化点110℃；煤焦油沥青样品加热至倾倒温度的时间不超过30min，其加热温度不超过煤焦油沥青预计软化点55C。把熔化了的样品过筛，在充分搅拌之后，把样品倒入模具中，在组装模具时要小心，不要弄乱了配件。在倒样时使试样旱细流状，自模的一端至另一端往返倒入，使试样略高出模具，将试件在空气中冷却30～40min，然后放在规定温度的水浴中保持30min取出，用热的直刀或铲将高出模具的沥青刮出，使试样与模具齐平。6.3恒温：将支撑板、模具和试件一起放入水浴中，并在试验温度下保持85～95min，然后从板上取下试件，拆掉侧模，立即进行拉伸试验。7试验步骤下载标准就来标准下载网
7.1将模具两端的孔分别套在实验仪器的柱上，然后以一定的速度拉伸，直到试件拉伸断裂。拉伸速度2
GB/T4508—1999
YKAONIKAca-

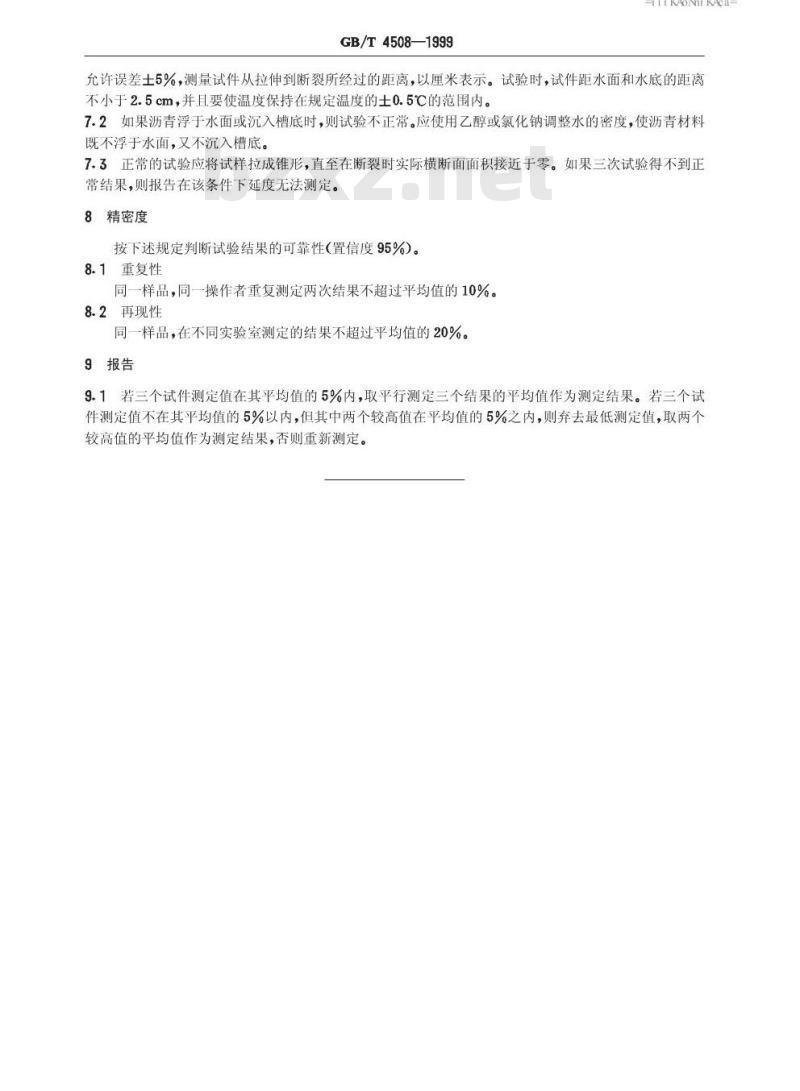

允许误差土5%，测量试件从拉伸到断裂所经过的距离，以厘米表示。试验时，试件距水面和水底的距离不小于2.5cm，并且要使温度保持在规定温度的士0.5℃的范围内。7.2如果沥青浮于水面或沉入槽底时，则试验不正常。应使用乙醇或氯化钠调整水的密度，使沥青材料既不浮于水面，又不沉入槽底。7.3正常的试验应将试样拉成锥形，直至在断裂时实际横断面面积接近于零。如果三次试验得不到正常结果，则报告在该条件下延度无法测定。8精密度
按下述规定判断试验结果的可靠性(置信度95%)。8.1重复性
同一样品，同一操作者重复测定两次结果不超过平均值的10%。8.2再现性
同一样品，在不同实验室测定的结果不超过平均值的20%。9报告
9.1若三个试件测定值在其平均值的5%内，取平行测定三个结果的平均值作为测定结果。若三个试件测定值不在其平均值的5%以内，但其中两个较高值在平均值的5%之内，则弃去最低测定值，取两个较高值的平均值作为测定结果，否则重新测定。
